Este documento describe los componentes y funciones de un sistema de radiología digital directa. Incluye una consola del operador, un generador de rayos X, un tubo de rayos X, un detector óptico o de panel plano, y un soporte para el paciente. Ofrece ventajas como una rápida disponibilidad de imágenes digitales, mejor atención al paciente, y mayor productividad. El software permite el post-procesamiento de las imágenes con funciones como zoom, contraste y rotación.

1. RADIOLOGIA DIGITAL DIRECTA Lic. Gloria M. Lloclla D.

2. LIBRE DE CHASIS

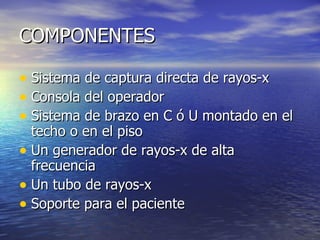

3. COMPONENTES Sistema de captura directa de rayos-x Consola del operador Sistema de brazo en C ó U montado en el techo o en el piso Un generador de rayos-x de alta frecuencia Un tubo de rayos-x Soporte para el paciente

4. CAPTURA DIRECTA: DETECTOR Detector óptico: dOd Detector plano: Flat panel

5. DETECTOR OPTICO 4 cámaras CCD : 100% detección Espejos ópticos: enfocamiento Cintilador: Ioduro de Cesio

6. DETECTOR OPTICO 16 bits 65,000 escalas de grises

7. DETECTOR PLANO Panel de 43x43 cm. Resolución: 9 millones de puntos Tamaño del punto 143 µm 14 bits de resolución

8. DETECTOR PORTATIL Tamaño: 14 x 17”

9. CONSOLA DEL OPERADOR

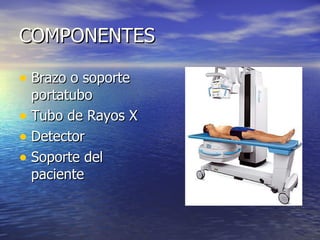

10. COMPONENTES Brazo o soporte portatubo Tubo de Rayos X Detector Soporte del paciente

11. SOPORTE PARA EL PACIENTE Rodable Tablero flotante Altura regulable Soporta 200 Kg.

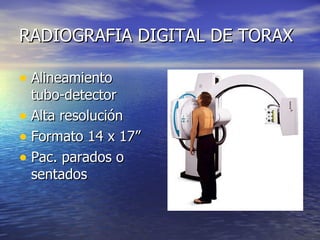

12. RADIOGRAFIA DIGITAL DE TORAX Alineamiento tubo-detector Alta resolución Formato 14 x 17” Pac. parados o sentados

13. Accesorios: All-in-one Radiografía de columna completa Software para escoliosis Mide el peso y altura del pac. Calcula masa corporal.

14. VENTAJAS Reduce la duración de los exámenes Mejora la atención al paciente Mejora la productividad con la rápida disponibilidad de imágenes, la lectura de copias electrónicas y el acceso en red a imágenes digitales.

15. POST-PROCESAMIENTO Presentación simultánea de 4 y 16 imágenes en un monitor. Procesamiento automático on-line con optimización localizada de contraste y brillo. Zoom electrónico x2 con desplazamientos horizontal y vertical. Inversión de la escala de grises. Contraste digital y control de brillo. Realce de los bordes de la imagen. Rotación de la imagen 90º.

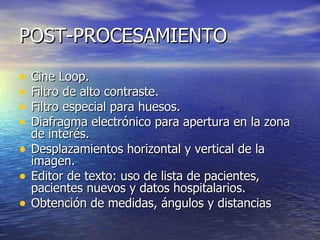

16. POST-PROCESAMIENTO Cine Loop. Filtro de alto contraste. Filtro especial para huesos. Diafragma electrónico para apertura en la zona de interés. Desplazamientos horizontal y vertical de la imagen. Editor de texto: uso de lista de pacientes, pacientes nuevos y datos hospitalarios. Obtención de medidas, ángulos y distancias

17. IMAGENES
