El documento describe los tipos de radiología digital, incluyendo la radiología digital directa e indirecta. Explica los componentes de la radiología digital indirecta como pantallas de fósforo, digitalizadores y consolas de visualización. También describe la radiología digital directa que utiliza sensores electrónicos en lugar de películas. Finalmente, detalla los detectores de panel plano de selenio y silicio amorfo usados en la detección directa e indirecta.

1. RADIOLOGÍA
DIGITAL
Presentado por: MILUSCA TORRES

3. TIPOS DE RADIOLOGÍA
DIGITAL
Radiología digital directa
Radiología digital indirecta

4. RADIOLOGÍA DIGITAL INDIRECTA

5. Componentes de la CR:
A. PANTALLAS DE FOSFORO
B.DIGITALIZADOR
C.CONSOLA DE VISUALIZACION

7. RADIOLOGIA DIGITAL DIRECTA
La radiografía digital directa a diferencia de
la radiografía digitalizada, utiliza sensores
electrónicos sensibles a los rayos-x que son
colocados de manera similar a la película
común. El sensor electrónico va conectado a
una computadora, creando una imagen
radiológica que será visualizada
inmediatamente en el monitor

9. DETECTORES DE PANEL PLANO DE
SELENIO
• Estos Detectores son de Conversión Directa porque no
hay centelleo con fosforo.
• Tienen una capa de Selenio de Amorfo o matriz TFT
• El haz de rayos x formador de la imagen interactúa
directamente con el selenio de amorfo

10. • La capa de selenio de Amorfo tiene un grosor aprox. de
200um y se encuentran entre los electrodos cargados.
• La carga creada(pixel) se recoge en un condensador de
almacenamiento y se mantiene allí hasta que se lea la señal
correspondiente.
DETECTORES DE PANEL PLANO
DE SELENIO

11. ELECTRODO DE SELENIO DE AMORFO

12. DETECTOR DE FDP SILICIO DE AMORFO
DETECCIÓN INDIRECTA

13. DETECTOR PANEL PLANO DE SILICIO AMORFO
• Estos son Detectores de Detección Indirecta porque los fotones de
rayos x se convierten primero en luz y luego señal eléctrica.
• Una de las primeras aplicaciones de la RD consistió en usar CsI para
capturar los rx.
• El elemento de recogida consiste en una doble capa de SILICIO
organizada como un TFT.
• El CsI tiene una captura fotoeléctrica alta porque el numero atómico
del cesio es 55 y del yodo es 53.Por lo tanto la interacción de los Rx
con el CsI es alta , por lo que el paciente recibe baja radiación.

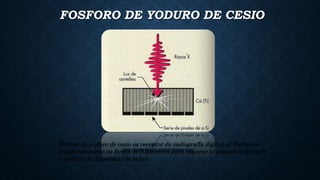

14. FOSFORO DE YODURO DE CESIO
Fosforo de yoduro de cesio es receptor de radiografía digital, el fosforo se
puede encontrar en forma de filamentos para mejorar la absorción de los rx
y reducir la dispersión de la luz

15. MATRIZ DE SILICIO DE AMORFO
 El Silicio es un
semiconductor.
 El receptor de imagen
RD se fabrica en cada
uno de los pixeles.
 Cada pixel tiene una
cara sensible a la luz
elaborada con a-Si, un
condensador y un TFT
incluido .
 Los pixeles de a-si
también es llamada
fotodiodo.

16. FOTODIODO DE SILICIODE AMORFO
El Factor de ocupación
es aproximadamente el
80% , es decir, el 20% del
haz de Rx no contribuye a
la imagen.
Cada pixel tiene una
cara sensible a la luz
elaborada con a-Si, un
condensador y un TFT
incluido

19. VENTAJAS:
Disminuye la dosis radiante
al paciente respecto a la
convencional
Posibilidad de modificar
Mayor resolución de
contraste
Acceso rápido a cualquier
radiografia
DESVENTAJA:
1. Costo inicial de las
instalaciones
2. Menor resolución espacial
con respecto a la
convencional
3. Degradación progresiva de
los fósforos
4. Errores de los sistemas de
lectura

21. GRACIAS

22. bibliografías
 S. webb, ed. The physics of medical imaging. Adam Hilger, 1988.
 Art. Boltevnoes salud
