Este documento describe la evolución de la radiología desde el uso de películas radiográficas hasta la radiología digital. Explica que la radiología digital utiliza detectores electrónicos para capturar imágenes digitales directamente, lo que permite procesar, almacenar y transmitir las imágenes de forma digital. Esto elimina la necesidad de revelado de películas y permite mejorar la calidad de imagen y reducir la dosis de radiación para el paciente.

1. Columbus University
Boris L. Cruz V.
Febrero-2017.
RADIOLOGIA DIGITAL

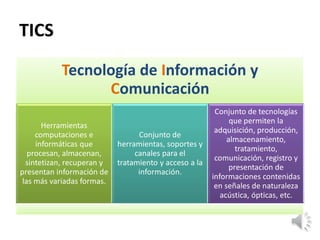

2. TICS
Tecnología de Información y
Comunicación
Herramientas
computaciones e
informáticas que
procesan, almacenan,
sintetizan, recuperan y
presentan información de
las más variadas formas.
Conjunto de
herramientas, soportes y
canales para el
tratamiento y acceso a la
información.
Conjunto de tecnologías
que permiten la
adquisición, producción,
almacenamiento,
tratamiento,
comunicación, registro y
presentación de
informaciones contenidas
en señales de naturaleza
acústica, ópticas, etc.

3. • Los departamentos de Radiología han
evolucionado mucho desde la
mecanización del proceso administrativo,
pasando por la generación de los informes
radiológicos y su asociación con las
imágenes, la visualización, manipulación,
almacenamiento y transmisión de las
mismas hasta la integración de todos estos
elementos.

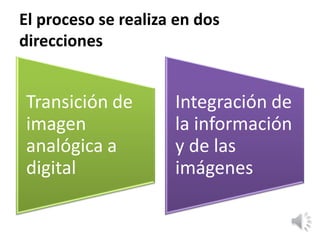

4. El proceso se realiza en dos
direcciones
Transición de
imagen
analógica a
digital
Integración de
la información
y de las
imágenes

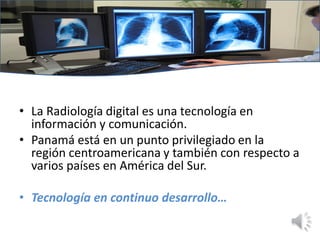

5. • La Radiología digital es una tecnología en
información y comunicación.
• Panamá está en un punto privilegiado en la
región centroamericana y también con respecto a
varios países en América del Sur.
• Tecnología en continuo desarrollo…

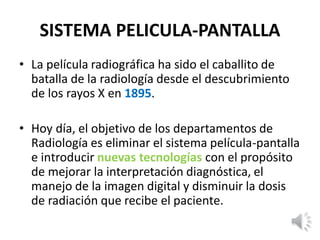

6. SISTEMA PELICULA-PANTALLA
• La película radiográfica ha sido el caballito de
batalla de la radiología desde el descubrimiento
de los rayos X en 1895.
• Hoy día, el objetivo de los departamentos de
Radiología es eliminar el sistema película-pantalla
e introducir nuevas tecnologías con el propósito
de mejorar la interpretación diagnóstica, el
manejo de la imagen digital y disminuir la dosis
de radiación que recibe el paciente.

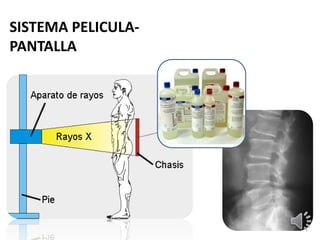

7. SISTEMA PELICULA-
PANTALLA

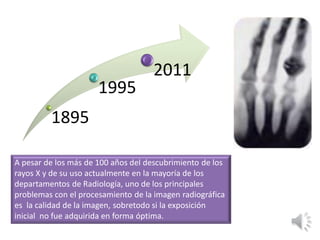

8. 1895
1995
2011
A pesar de los más de 100 años del descubrimiento de los
rayos X y de su uso actualmente en la mayoría de los
departamentos de Radiología, uno de los principales
problemas con el procesamiento de la imagen radiográfica
es la calidad de la imagen, sobretodo si la exposición
inicial no fue adquirida en forma óptima.

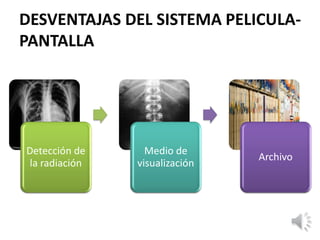

9. DESVENTAJAS DEL SISTEMA PELICULA-
PANTALLA
Detección de
la radiación
Medio de
visualización
Archivo

10. SISTEMA PELICULA-PANTALLA
• Dependiente de la técnica
Necesidad de Re-Exposición cuando la imagen no es OPTIMA
Dosis ADICIONAL recibida por el paciente
En ambas situaciones, la imagen obtenida no tiene la densidad ni el contraste adecuado

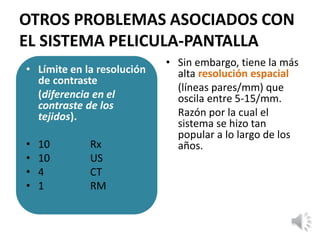

11. OTROS PROBLEMAS ASOCIADOS CON
EL SISTEMA PELICULA-PANTALLA
• Límite en la resolución
de contraste
(diferencia en el
contraste de los
tejidos).
• 10 Rx
• 10 US
• 4 CT
• 1 RM
• Sin embargo, tiene la más
alta resolución espacial
(líneas pares/mm) que
oscila entre 5-15/mm.
Razón por la cual el
sistema se hizo tan
popular a lo largo de los
años.

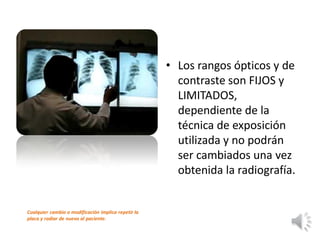

12. • Los rangos ópticos y de
contraste son FIJOS y
LIMITADOS,
dependiente de la
técnica de exposición
utilizada y no podrán
ser cambiados una vez
obtenida la radiografía.
Cualquier cambio o modificación implica repetir la
placa y radiar de nuevo al paciente.

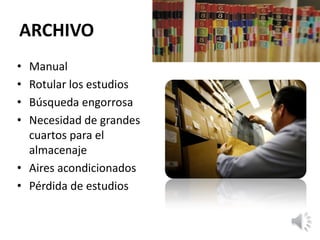

13. ARCHIVO
• Manual
• Rotular los estudios
• Búsqueda engorrosa
• Necesidad de grandes
cuartos para el
almacenaje
• Aires acondicionados
• Pérdida de estudios

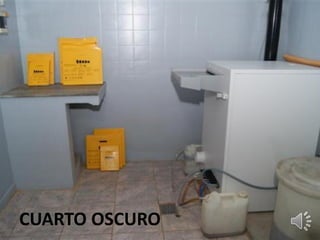

14. CUARTO OSCURO

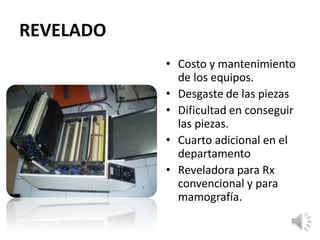

15. REVELADO
• Costo y mantenimiento
de los equipos.
• Desgaste de las piezas
• Dificultad en conseguir
las piezas.
• Cuarto adicional en el
departamento
• Reveladora para Rx
convencional y para
mamografía.

16. USO DE QUIMICOS
• Insumo adicional
• Preparación de los
químicos
• Contaminación de los
químicos
• Desechos

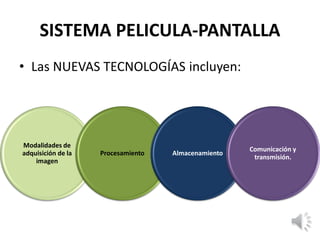

17. SISTEMA PELICULA-PANTALLA
• Las NUEVAS TECNOLOGÍAS incluyen:
Modalidades de
adquisición de la
imagen
Procesamiento Almacenamiento
Comunicación y
transmisión.

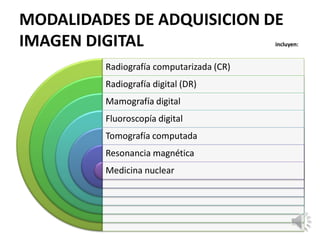

18. MODALIDADES DE ADQUISICION DE
IMAGEN DIGITAL incluyen:
Radiografía computarizada (CR)
Radiografía digital (DR)
Mamografía digital
Fluoroscopía digital
Tomografía computada
Resonancia magnética
Medicina nuclear

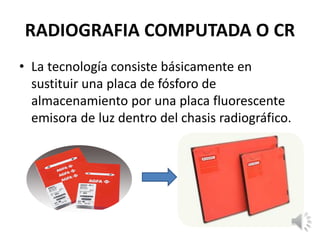

19. RADIOGRAFIA COMPUTADA O CR
• La tecnología consiste básicamente en
sustituir una placa de fósforo de
almacenamiento por una placa fluorescente
emisora de luz dentro del chasis radiográfico.

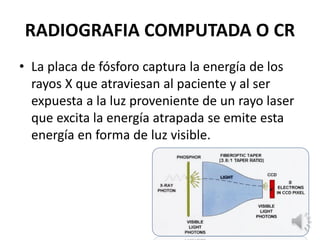

20. RADIOGRAFIA COMPUTADA O CR
• La placa de fósforo captura la energía de los
rayos X que atraviesan al paciente y al ser
expuesta a la luz proveniente de un rayo laser
que excita la energía atrapada se emite esta
energía en forma de luz visible.

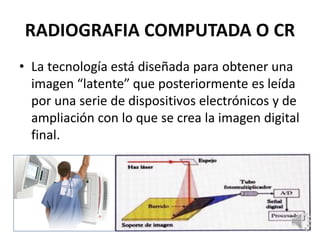

21. RADIOGRAFIA COMPUTADA O CR
• La tecnología está diseñada para obtener una
imagen “latente” que posteriormente es leída
por una serie de dispositivos electrónicos y de
ampliación con lo que se crea la imagen digital
final.

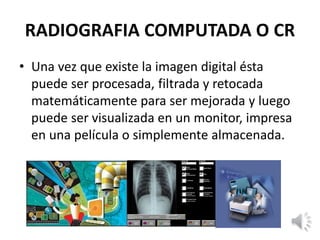

22. RADIOGRAFIA COMPUTADA O CR
• Una vez que existe la imagen digital ésta
puede ser procesada, filtrada y retocada
matemáticamente para ser mejorada y luego
puede ser visualizada en un monitor, impresa
en una película o simplemente almacenada.

23. RADIOGRAFIA DIGITAL
• Radiografía sin placas…
Adquisición de la información
Procesamiento de la
información
Postproceso y presentación
de la imagen
Almacenamiento
Transmisión de la
información

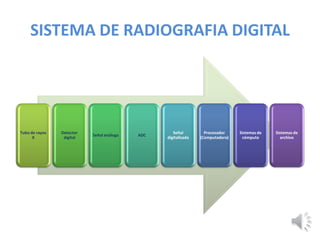

24. SISTEMA DE RADIOGRAFIA DIGITAL
Tubo de rayos
X
Detector
digital
Señal análoga ADC
Señal
digitalizada
Procesador
(Computadora)
Sistemas de
cómputo
Sistemas de
archivo

25. ADQUISICION DE LA INFORMACION
• Captar los rayos X transmitidos a través del
paciente.
• Se utilizan cassette con detectores electrónicos (digital) especiales.
• Los detectores son de diferentes tipos y utilizan diferentes tecnologías para convertir los rayos X en una señal eléctrica
(analógica) que posteriormente debe ser convertida a una señal digital que será procesada por una computadora.

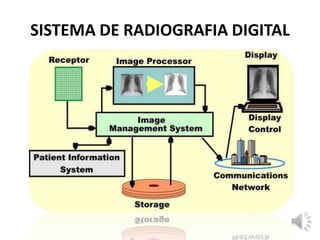

26. SISTEMA DE RADIOGRAFIA DIGITAL

27. MENSAJE
• La formación cambia culturas y la
capacitación se recompensa.
• Mi responsabilidad es ayudarlos a crecer a
ustedes, de la mano conmigo.
• Si tú creces, yo trabajo mejor.

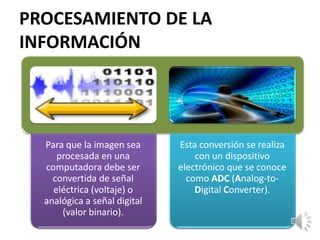

28. PROCESAMIENTO DE LA
INFORMACIÓN
Para que la imagen sea
procesada en una
computadora debe ser
convertida de señal
eléctrica (voltaje) o
analógica a señal digital
(valor binario).
Esta conversión se realiza
con un dispositivo
electrónico que se conoce
como ADC (Analog-to-
Digital Converter).

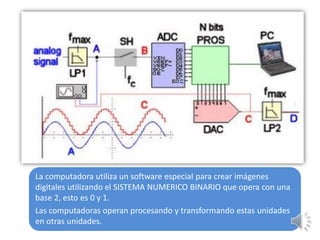

29. La computadora utiliza un software especial para crear imágenes
digitales utilizando el SISTEMA NUMERICO BINARIO que opera con una
base 2, esto es 0 y 1.
Las computadoras operan procesando y transformando estas unidades
en otras unidades.

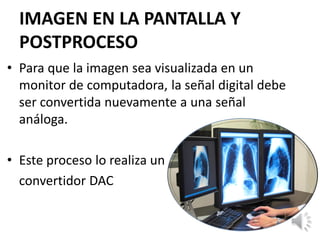

30. IMAGEN EN LA PANTALLA Y
POSTPROCESO
• Para que la imagen sea visualizada en un
monitor de computadora, la señal digital debe
ser convertida nuevamente a una señal
análoga.
• Este proceso lo realiza un
convertidor DAC

31. POSTPROCESO
Utilizando varias
herramientas y técnicas
se puede transformar la
imagen obtenida en una
imagen diferente que
satisfaga las necesidades
del observador
(Radiólogo) y que le
permita emitir un
diagnóstico

32. Muchas Gracias….
