1. Antecedentes de la
investigación
Por Erasmig Querales
Agosto 2018

2. Antecedentes de la investigación

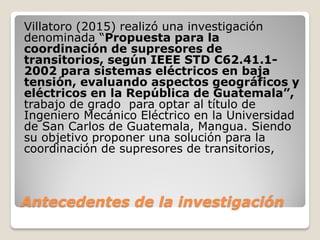

Villatoro (2015) realizó una investigación
denominada “Propuesta para la
coordinación de supresores de
transitorios, según IEEE STD C62.41.1-
2002 para sistemas eléctricos en baja
tensión, evaluando aspectos geográficos y
eléctricos en la República de Guatemala”,
trabajo de grado para optar al título de
Ingeniero Mecánico Eléctrico en la Universidad
de San Carlos de Guatemala, Mangua. Siendo
su objetivo proponer una solución para la
coordinación de supresores de transitorios,

3. Antecedentes de la investigación

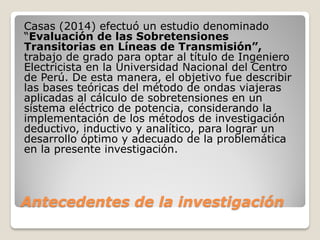

Casas (2014) efectuó un estudio denominado
“Evaluación de las Sobretensiones
Transitorias en Líneas de Transmisión”,
trabajo de grado para optar al título de Ingeniero
Electricista en la Universidad Nacional del Centro
de Perú. De esta manera, el objetivo fue describir
las bases teóricas del método de ondas viajeras
aplicadas al cálculo de sobretensiones en un
sistema eléctrico de potencia, considerando la
implementación de los métodos de investigación
deductivo, inductivo y analítico, para lograr un
desarrollo óptimo y adecuado de la problemática
en la presente investigación.

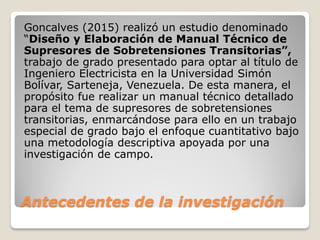

4. Antecedentes de la investigación
Goncalves (2015) realizó un estudio denominado
“Diseño y Elaboración de Manual Técnico de
Supresores de Sobretensiones Transitorias”,
trabajo de grado presentado para optar al título de
Ingeniero Electricista en la Universidad Simón
Bolívar, Sarteneja, Venezuela. De esta manera, el
propósito fue realizar un manual técnico detallado
para el tema de supresores de sobretensiones
transitorias, enmarcándose para ello en un trabajo
especial de grado bajo el enfoque cuantitativo bajo
una metodología descriptiva apoyada por una
investigación de campo.

5. Antecedentes de la investigación

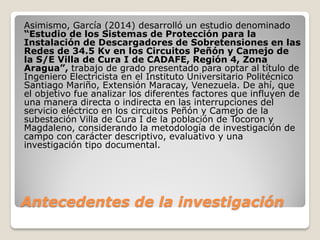

Asimismo, García (2014) desarrolló un estudio denominado
“Estudio de los Sistemas de Protección para la
Instalación de Descargadores de Sobretensiones en las
Redes de 34.5 Kv en los Circuitos Peñón y Camejo de
la S/E Villa de Cura I de CADAFE, Región 4, Zona
Aragua”, trabajo de grado presentado para optar al título de
Ingeniero Electricista en el Instituto Universitario Politécnico
Santiago Mariño, Extensión Maracay, Venezuela. De ahí, que
el objetivo fue analizar los diferentes factores que influyen de
una manera directa o indirecta en las interrupciones del
servicio eléctrico en los circuitos Peñón y Camejo de la
subestación Villa de Cura I de la población de Tocoron y
Magdaleno, considerando la metodología de investigación de
campo con carácter descriptivo, evaluativo y una
investigación tipo documental.

6. Bases Teórica

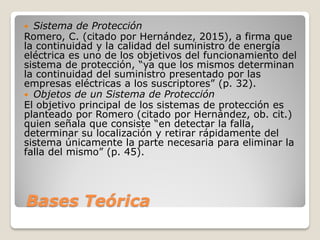

 Sistema de Protección
Romero, C. (citado por Hernández, 2015), a firma que
la continuidad y la calidad del suministro de energía
eléctrica es uno de los objetivos del funcionamiento del
sistema de protección, “ya que los mismos determinan
la continuidad del suministro presentado por las
empresas eléctricas a los suscriptores” (p. 32).
 Objetos de un Sistema de Protección
El objetivo principal de los sistemas de protección es
planteado por Romero (citado por Hernández, ob. cit.)
quien señala que consiste “en detectar la falla,
determinar su localización y retirar rápidamente del
sistema únicamente la parte necesaria para eliminar la
falla del mismo” (p. 45).

7. Bases Teórica
 Funciones de los Sistemas de Protección

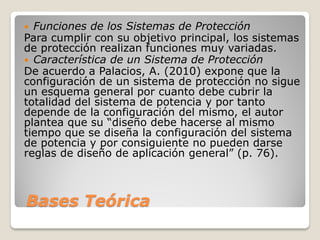

Para cumplir con su objetivo principal, los sistemas
de protección realizan funciones muy variadas.
 Característica de un Sistema de Protección
De acuerdo a Palacios, A. (2010) expone que la
configuración de un sistema de protección no sigue
un esquema general por cuanto debe cubrir la
totalidad del sistema de potencia y por tanto
depende de la configuración del mismo, el autor
plantea que su “diseño debe hacerse al mismo
tiempo que se diseña la configuración del sistema
de potencia y por consiguiente no pueden darse
reglas de diseño de aplicación general” (p. 76).

8. Bases Teórica
 Funciones de los Sistemas de Protección
Para cumplir con su objetivo principal, los sistemas
de protección realizan funciones muy variadas.
 Característica de un Sistema de Protección
De acuerdo a Palacios, A. (2010) expone que la
configuración de un sistema de protección no sigue
un esquema general por cuanto debe cubrir la
totalidad del sistema de potencia y por tanto
depende de la configuración del mismo, el autor
plantea que su “diseño debe hacerse al mismo
tiempo que se diseña la configuración del sistema
de potencia y por consiguiente no pueden darse
reglas de diseño de aplicación general” (p. 76).

9. Bases Teórica

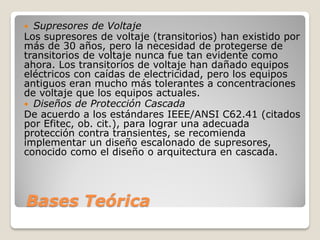

 Supresores de Voltaje
Los supresores de voltaje (transitorios) han existido por
más de 30 años, pero la necesidad de protegerse de
transitorios de voltaje nunca fue tan evidente como
ahora. Los transitorios de voltaje han dañado equipos
eléctricos con caídas de electricidad, pero los equipos
antiguos eran mucho más tolerantes a concentraciones
de voltaje que los equipos actuales.
 Diseños de Protección Cascada
De acuerdo a los estándares IEEE/ANSI C62.41 (citados
por Efitec, ob. cit.), para lograr una adecuada
protección contra transientes, se recomienda
implementar un diseño escalonado de supresores,
conocido como el diseño o arquitectura en cascada.

10. Bases Teórica

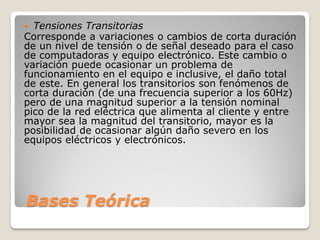

 Tensiones Transitorias
Corresponde a variaciones o cambios de corta duración
de un nivel de tensión o de señal deseado para el caso
de computadoras y equipo electrónico. Este cambio o
variación puede ocasionar un problema de
funcionamiento en el equipo e inclusive, el daño total
de este. En general los transitorios son fenómenos de
corta duración (de una frecuencia superior a los 60Hz)
pero de una magnitud superior a la tensión nominal
pico de la red eléctrica que alimenta al cliente y entre
mayor sea la magnitud del transitorio, mayor es la
posibilidad de ocasionar algún daño severo en los
equipos eléctricos y electrónicos.

11. Bases Legales

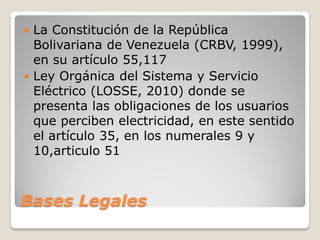

 La Constitución de la República
Bolivariana de Venezuela (CRBV, 1999),
en su artículo 55,117
 Ley Orgánica del Sistema y Servicio
Eléctrico (LOSSE, 2010) donde se
presenta las obligaciones de los usuarios
que perciben electricidad, en este sentido
el artículo 35, en los numerales 9 y
10,articulo 51

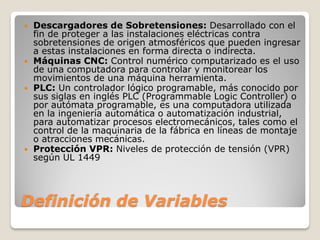

12. Definición de Variables
 Descargadores de Sobretensiones: Desarrollado con el
fin de proteger a las instalaciones eléctricas contra
sobretensiones de origen atmosféricos que pueden ingresar
a estas instalaciones en forma directa o indirecta.
 Máquinas CNC: Control numérico computarizado es el uso
de una computadora para controlar y monitorear los
movimientos de una máquina herramienta.
 PLC: Un controlador lógico programable, más conocido por
sus siglas en inglés PLC (Programmable Logic Controller) o
por autómata programable, es una computadora utilizada
en la ingeniería automática o automatización industrial,
para automatizar procesos electromecánicos, tales como el
control de la maquinaria de la fábrica en líneas de montaje
o atracciones mecánicas.
 Protección VPR: Niveles de protección de tensión (VPR)
según UL 1449

13. Definición de Variables
 Redes LAN: Una red de área local o LAN (por las siglas en inglés
de Local Area Network) es una red de computadoras que abarca
un área reducida a una casa, un departamento o un edificio.
 RPM: Una revolución por minuto es una unidad de frecuencia que
se usa también para expresar velocidad angular.
 Sistema TN-C: Este es el sistema TN, donde los conductores de
protección y cero en toda la línea se combinan en un solo PEN.
Esto significa que un especial protección a cero. Este sistema fue
relevante en los años 90, pero ahora está obsoleto.
 Sistema TN-S: En el TN-S protector y alambre neutroapodoy
separados Este subsistema se considera el más confiable y
seguro, pero esto generalmente implica un gran gasto financiero.
Se usa para proteger las comunicaciones de televisión, lo que
eliminará la mayor parte de la interferencia con una red de baja
corriente.
