Este documento describe los trabajos realizados en el proyecto de construcción de un puente peatonal sobre el río Chaychapampa en la urbanización San Roque del distrito de Velille, provincia de Chumbivilcas-Cusco. Se detallan las diferentes partidas y actividades involucradas como la instalación del campamento provisional, excavaciones, encofrados, vaciados de concreto, montaje de la estructura metálica y tablero del puente.

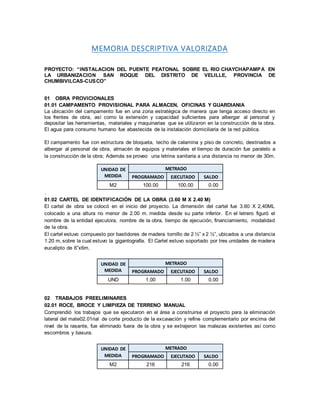

1. MEMORIA DESCRIPTIVA VALORIZADA
PROYECTO: “INSTALACION DEL PUENTE PEATONAL SOBRE EL RIO CHAYCHAPAMPA EN
LA URBANIZACION SAN ROQUE DEL DISTRITO DE VELILLE, PROVINCIA DE
CHUMBIVILCAS-CUSCO”
01 OBRA PROVICIONALES
01.01 CAMPAMENTO PROVISIONAL PARA ALMACEN, OFICINAS Y GUARDIANIA
La ubicación del campamento fue en una zona estratégica de manera que tenga acceso directo en
los frentes de obra, así como la extensión y capacidad suficientes para albergar al personal y
depositar las herramientas, materiales y maquinarias que se utilizaron en la construcción de la obra.
El agua para consumo humano fue abastecida de la instalación domiciliaria de la red pública.
El campamento fue con estructura de bloqueta, techo de calamina y piso de concreto, destinados a
albergar al personal de obra, almacén de equipos y materiales el tiempo de duración fue paralelo a
la construcción de la obra; Además se proveo una letrina sanitaria a una distancia no menor de 30m.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 100.00 100.00 0.00
.
01.02 CARTEL DE IDENTIFICACIÓN DE LA OBRA (3.60 M X 2.40 M)
El cartel de obra se colocó en el inicio del proyecto. La dimensión del cartel fue 3.60 X 2,40ML
colocado a una altura no menor de 2.00 m. medida desde su parte inferior. En el letrero figuró el
nombre de la entidad ejecutora, nombre de la obra, tiempo de ejecución, financiamiento, modalidad
de la obra.
El cartel estuvo compuesto por bastidores de madera tornillo de 2 ½” x 2 ½”, ubicados a una distancia
1.20 m, sobre la cual estuvo la gigantografía. El Cartel estuvo soportado por tres unidades de madera
eucalipto de 6”x6m.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 1.00 1.00 0.00
02 TRABAJOS PREELIMINARES
02.01 ROCE, BROCE Y LIMPIEZA DE TERRENO MANUAL
Comprendió los trabajos que se ejecutaron en el área a construirse el proyecto para la eliminación
lateral del mate02.01rial de corte producto de la excavación y refine complementario por encima del
nivel de la rasante, fue eliminado fuera de la obra y se extrajeron las malezas existentes así como
escombros y basura.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 216 216 0.00

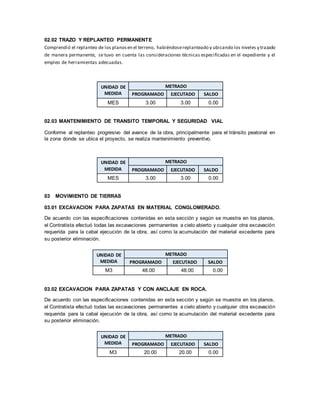

2. 02.02 TRAZO Y REPLANTEO PERMANENTE
Comprendió el replanteo de los planosen el terreno, habiéndosereplanteado y ubicando los niveles y trazado
de manera permanente, se tuvo en cuenta las consideraciones técnicas especificadas en el expediente y el
empleo de herramientas adecuadas.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
MES 3.00 3.00 0.00
02.03 MANTENIMIENTO DE TRANSITO TEMPORAL Y SEGURIDAD VIAL
Conforme al replanteo progresivo del avance de la obra, principalmente para el tránsito peatonal en
la zona donde se ubica el proyecto, se realiza mantenimiento preventivo.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
MES 3.00 3.00 0.00
03 MOVIMIENTO DE TIERRAS
03.01 EXCAVACION PARA ZAPATAS EN MATERIAL CONGLOMERADO.
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 48.00 48.00 0.00
03.02 EXCAVACION PARA ZAPATAS Y CON ANCLAJE EN ROCA.
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 20.00 20.00 0.00

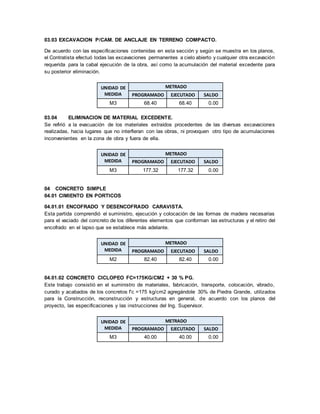

3. 03.03 EXCAVACION P/CAM. DE ANCLAJE EN TERRENO COMPACTO.
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 68.40 68.40 0.00
03.04 ELIMINACION DE MATERIAL EXCEDENTE.
Se refirió a la evacuación de los materiales extraídos procedentes de las diversas excavaciones
realizadas, hacia lugares que no interfieran con las obras, ni provoquen otro tipo de acumulaciones
inconvenientes en la zona de obra y fuera de ella.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 177.32 177.32 0.00
04 CONCRETO SIMPLE
04.01 CIMIENTO EN PORTICOS
04.01.01 ENCOFRADO Y DESENCOFRADO CARAVISTA.
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 82.40 82.40 0.00
04.01.02 CONCRETO CICLOPEO FC=175KG/CM2 + 30 % PG.
Este trabajo consistió en el suministro de materiales, fabricación, transporte, colocación, vibrado,
curado y acabados de los concretos f’c =175 kg/cm2 agregándole 30% de Piedra Grande, utilizados
para la Construcción, reconstrucción y estructuras en general, de acuerdo con los planos del
proyecto, las especificaciones y las instrucciones del Ing. Supervisor.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 40.00 40.00 0.00

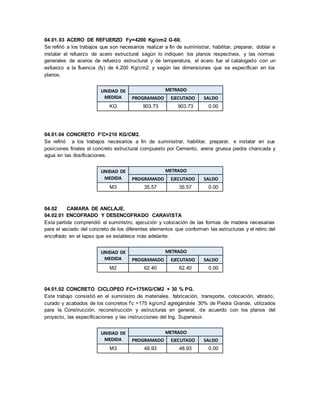

4. 04.01.03 ACERO DE REFUERZO Fy=4200 Kg/cm2 G-60.
Se refirió a los trabajos que son necesarios realizar a fin de suministrar, habilitar, preparar, doblar e
instalar el refuerzo de acero estructural según lo indiquen los planos respectivos, y las normas
generales de aceros de refuerzo estructural y de temperatura, el acero fue el catalogado con un
esfuerzo a la fluencia (fy) de 4,200 Kg/cm2. y según las dimensiones que se especifican en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
KG 903.73 903.73 0.00
04.01.04 CONCRETO F'C=210 KG/CM2.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales el concreto estructural compuesto por Cemento, arena gruesa piedra chancada y
agua en las dosificaciones.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 35.57 35.57 0.00
04.02 CAMARA DE ANCLAJE.
04.02.01 ENCOFRADO Y DESENCOFRADO CARAVISTA
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 62.40 62.40 0.00
04.01.02 CONCRETO CICLOPEO FC=175KG/CM2 + 30 % PG.
Este trabajo consistió en el suministro de materiales, fabricación, transporte, colocación, vibrado,
curado y acabados de los concretos f’c =175 kg/cm2 agregándole 30% de Piedra Grande, utilizados
para la Construcción, reconstrucción y estructuras en general, de acuerdo con los planos del
proyecto, las especificaciones y las instrucciones del Ing. Supervisor.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 48.93 48.93 0.00

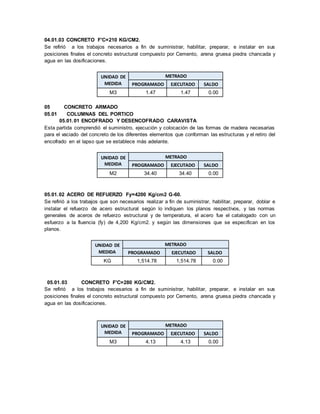

5. 04.01.03 CONCRETO F'C=210 KG/CM2.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales el concreto estructural compuesto por Cemento, arena gruesa piedra chancada y
agua en las dosificaciones.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 1.47 1.47 0.00
05 CONCRETO ARMADO
05.01 COLUMNAS DEL PORTICO
05.01.01 ENCOFRADO Y DESENCOFRADO CARAVISTA
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 34.40 34.40 0.00
05.01.02 ACERO DE REFUERZO Fy=4200 Kg/cm2 G-60.
Se refirió a los trabajos que son necesarios realizar a fin de suministrar, habilitar, preparar, doblar e
instalar el refuerzo de acero estructural según lo indiquen los planos respectivos, y las normas
generales de aceros de refuerzo estructural y de temperatura, el acero fue el catalogado con un
esfuerzo a la fluencia (fy) de 4,200 Kg/cm2. y según las dimensiones que se especifican en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
KG 1,514.78 1,514.78 0.00
05.01.03 CONCRETO F'C=280 KG/CM2.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales el concreto estructural compuesto por Cemento, arena gruesa piedra chancada y
agua en las dosificaciones.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 4.13 4.13 0.00

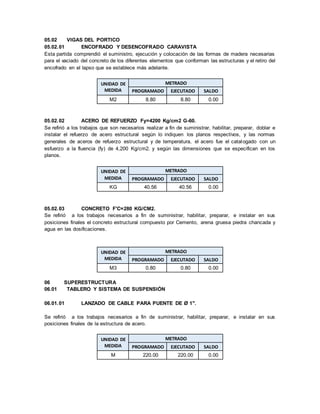

6. 05.02 VIGAS DEL PORTICO
05.02.01 ENCOFRADO Y DESENCOFRADO CARAVISTA
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 8.80 8.80 0.00
05.02.02 ACERO DE REFUERZO Fy=4200 Kg/cm2 G-60.
Se refirió a los trabajos que son necesarios realizar a fin de suministrar, habilitar, preparar, doblar e
instalar el refuerzo de acero estructural según lo indiquen los planos respectivos, y las normas
generales de aceros de refuerzo estructural y de temperatura, el acero fue el catalogado con un
esfuerzo a la fluencia (fy) de 4,200 Kg/cm2. y según las dimensiones que se especifican en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
KG 40.56 40.56 0.00
05.02.03 CONCRETO F'C=280 KG/CM2.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales el concreto estructural compuesto por Cemento, arena gruesa piedra chancada y
agua en las dosificaciones.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 0.80 0.80 0.00
06 SUPERESTRUCTURA
06.01 TABLERO Y SISTEMA DE SUSPENSIÓN
06.01.01 LANZADO DE CABLE PARA PUENTE DE Ø 1".
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M 220.00 220.00 0.00

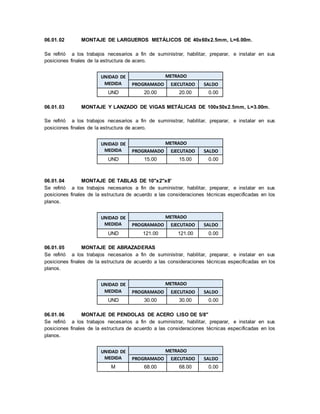

7. 06.01.02 MONTAJE DE LARGUEROS METÁLICOS DE 40x60x2.5mm, L=6.00m.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 20.00 20.00 0.00
06.01.03 MONTAJE Y LANZADO DE VIGAS METÁLICAS DE 100x50x2.5mm, L=3.00m.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 15.00 15.00 0.00
06.01.04 MONTAJE DE TABLAS DE 10"x2"x8'
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 121.00 121.00 0.00
06.01.05 MONTAJE DE ABRAZADERAS
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 30.00 30.00 0.00
06.01.06 MONTAJE DE PENDOLAS DE ACERO LISO DE 5/8"
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M 68.00 68.00 0.00

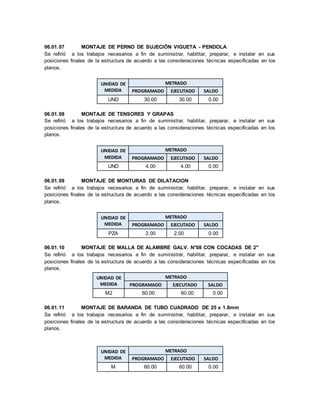

8. 06.01.07 MONTAJE DE PERNO DE SUJECIÓN VIGUETA - PENDOLA
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 30.00 30.00 0.00
06.01.08 MONTAJE DE TENSORES Y GRAPAS
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 4.00 4.00 0.00
06.01.09 MONTAJE DE MONTURAS DE DILATACION
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
PZA 2.00 2.00 0.00
06.01.10 MONTAJE DE MALLA DE ALAMBRE GALV. N°08 CON COCADAS DE 2"
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 60.00 60.00 0.00
06.01.11 MONTAJE DE BARANDA DE TUBO CUADRADO DE 25 x 1.8mm
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acuerdo a las consideraciones técnicas especificadas en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M 60.00 60.00 0.00

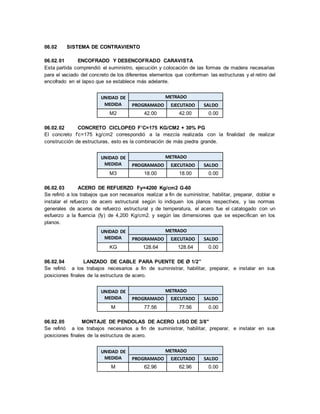

9. 06.02 SISTEMA DE CONTRAVIENTO
06.02.01 ENCOFRADO Y DESENCOFRADO CARAVISTA
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 42.00 42.00 0.00
06.02.02 CONCRETO CICLOPEO F’C=175 KG/CM2 + 30% PG
El concreto f’c=175 kg/cm2 correspondió a la mezcla realizada con la finalidad de realizar
construcción de estructuras, esto es la combinación de más piedra grande.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 18.00 18.00 0.00
06.02.03 ACERO DE REFUERZO Fy=4200 Kg/cm2 G-60
Se refirió a los trabajos que son necesarios realizar a fin de suministrar, habilitar, preparar, doblar e
instalar el refuerzo de acero estructural según lo indiquen los planos respectivos, y las normas
generales de aceros de refuerzo estructural y de temperatura, el acero fue el catalogado con un
esfuerzo a la fluencia (fy) de 4,200 Kg/cm2. y según las dimensiones que se especifican en los
planos.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
KG 128.64 128.64 0.00
06.02.04 LANZADO DE CABLE PARA PUENTE DE Ø 1/2”
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M 77.56 77.56 0.00
06.02.05 MONTAJE DE PENDOLAS DE ACERO LISO DE 3/8"
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M 62.96 62.96 0.00

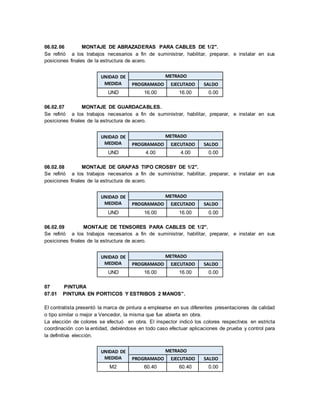

10. 06.02.06 MONTAJE DE ABRAZADERAS PARA CABLES DE 1/2".
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 16.00 16.00 0.00
06.02.07 MONTAJE DE GUARDACABLES.
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 4.00 4.00 0.00
06.02.08 MONTAJE DE GRAPAS TIPO CROSBY DE 1/2".
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 16.00 16.00 0.00
06.02.09 MONTAJE DE TENSORES PARA CABLES DE 1/2".
Se refirió a los trabajos necesarios a fin de suministrar, habilitar, preparar, e instalar en sus
posiciones finales de la estructura de acero.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 16.00 16.00 0.00
07 PINTURA
07.01 PINTURA EN PORTICOS Y ESTRIBOS 2 MANOS”.
El contratista presentó la marca de pintura a emplearse en sus diferentes presentaciones de calidad
o tipo similar o mejor a Vencedor, la misma que fue abierta en obra.
La elección de colores se efectuó en obra. El inspector indicó los colores respectivos en estricta
coordinación con la entidad, debiéndose en todo caso efectuar aplicaciones de prueba y control para
la definitiva elección.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 60.40 60.40 0.00

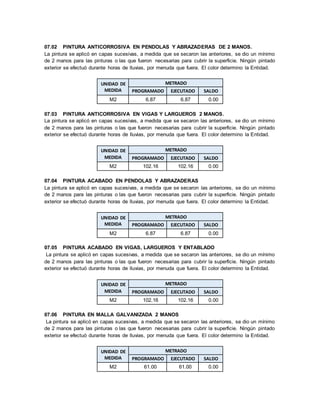

11. 07.02 PINTURA ANTICORROSIVA EN PENDOLAS Y ABRAZADERAS DE 2 MANOS.
La pintura se aplicó en capas sucesivas, a medida que se secaron las anteriores, se dio un mínimo
de 2 manos para las pinturas o las que fueron necesarias para cubrir la superficie. Ningún pintado
exterior se efectuó durante horas de lluvias, por menuda que fuera. El color determino la Entidad.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 6.87 6.87 0.00
07.03 PINTURA ANTICORROSIVA EN VIGAS Y LARGUEROS 2 MANOS.
La pintura se aplicó en capas sucesivas, a medida que se secaron las anteriores, se dio un mínimo
de 2 manos para las pinturas o las que fueron necesarias para cubrir la superficie. Ningún pintado
exterior se efectuó durante horas de lluvias, por menuda que fuera. El color determino la Entidad.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 102.16 102.16 0.00
07.04 PINTURA ACABADO EN PENDOLAS Y ABRAZADERAS
La pintura se aplicó en capas sucesivas, a medida que se secaron las anteriores, se dio un mínimo
de 2 manos para las pinturas o las que fueron necesarias para cubrir la superficie. Ningún pintado
exterior se efectuó durante horas de lluvias, por menuda que fuera. El color determino la Entidad.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 6.87 6.87 0.00
07.05 PINTURA ACABADO EN VIGAS, LARGUEROS Y ENTABLADO
La pintura se aplicó en capas sucesivas, a medida que se secaron las anteriores, se dio un mínimo
de 2 manos para las pinturas o las que fueron necesarias para cubrir la superficie. Ningún pintado
exterior se efectuó durante horas de lluvias, por menuda que fuera. El color determino la Entidad.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 102.16 102.16 0.00
07.06 PINTURA EN MALLA GALVANIZADA 2 MANOS
La pintura se aplicó en capas sucesivas, a medida que se secaron las anteriores, se dio un mínimo
de 2 manos para las pinturas o las que fueron necesarias para cubrir la superficie. Ningún pintado
exterior se efectuó durante horas de lluvias, por menuda que fuera. El color determino la Entidad.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 61.00 61.00 0.00

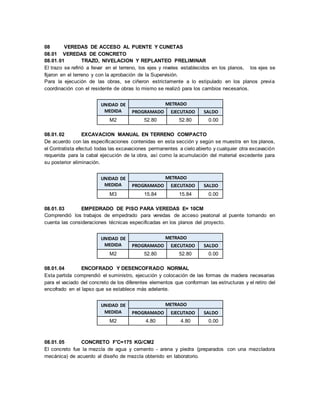

12. 08 VEREDAS DE ACCESO AL PUENTE Y CUNETAS
08.01 VEREDAS DE CONCRETO
08.01.01 TRAZO, NIVELACION Y REPLANTEO PRELIMINAR
El trazo se refirió a llevar en el terreno, los ejes y niveles establecidos en los planos, los ejes se
fijaron en el terreno y con la aprobación de la Supervisión.
Para la ejecución de las obras, se ciñeron estrictamente a lo estipulado en los planos previa
coordinación con el residente de obras lo mismo se realizó para los cambios necesarios.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 52.80 52.80 0.00
08.01.02 EXCAVACION MANUAL EN TERRENO COMPACTO
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 15.84 15.84 0.00
08.01.03 EMPEDRADO DE PISO PARA VEREDAS E= 10CM
Comprendió los trabajos de empedrado para veredas de acceso peatonal al puente tomando en
cuenta las consideraciones técnicas especificadas en los planos del proyecto.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 52.80 52.80 0.00
08.01.04 ENCOFRADO Y DESENCOFRADO NORMAL
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 4.80 4.80 0.00
08.01.05 CONCRETO F'C=175 KG/CM2
El concreto fue la mezcla de agua y cemento - arena y piedra (preparados con una mezcladora
mecánica) de acuerdo al diseño de mezcla obtenido en laboratorio.

13. UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 5.28 5.28 0.00

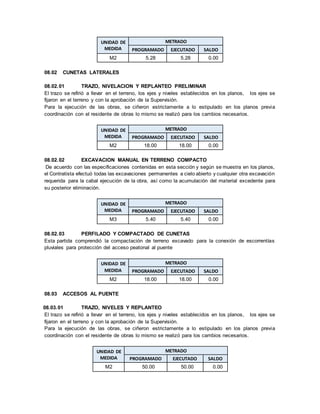

08.02 CUNETAS LATERALES
08.02.01 TRAZO, NIVELACION Y REPLANTEO PRELIMINAR
El trazo se refirió a llevar en el terreno, los ejes y niveles establecidos en los planos, los ejes se
fijaron en el terreno y con la aprobación de la Supervisión.
Para la ejecución de las obras, se ciñeron estrictamente a lo estipulado en los planos previa
coordinación con el residente de obras lo mismo se realizó para los cambios necesarios.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 18.00 18.00 0.00
08.02.02 EXCAVACION MANUAL EN TERRENO COMPACTO
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 5.40 5.40 0.00
08.02.03 PERFILADO Y COMPACTADO DE CUNETAS
Esta partida comprendió la compactación de terreno excavado para la conexión de escorrentías
pluviales para protección del acceso peatonal al puente
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 18.00 18.00 0.00
08.03 ACCESOS AL PUENTE
08.03.01 TRAZO, NIVELES Y REPLANTEO
El trazo se refirió a llevar en el terreno, los ejes y niveles establecidos en los planos, los ejes se
fijaron en el terreno y con la aprobación de la Supervisión.
Para la ejecución de las obras, se ciñeron estrictamente a lo estipulado en los planos previa
coordinación con el residente de obras lo mismo se realizó para los cambios necesarios.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 50.00 50.00 0.00

14. 08.03.02 EXCAVACION MANUAL EN TERRENO COMPACTO
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 50.00 50.00 0.00
09 SEÑALIZACION
09.01 EXCAVACION MANUAL EN TERRENO COMPACTO
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 0.18 0.18 0.00
09.02 ENCOFRADO Y DESENCOFRADO NORMAL
Esta partida comprendió el suministro, ejecución y colocación de las formas de madera necesarias
para el vaciado del concreto de los diferentes elementos que conforman las estructuras y el retiro del
encofrado en el lapso que se establece más adelante.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 2.00 2.00 0.00
09.03 CONCRETO F'C=175 KG/CM2
El concreto fue la mezcla de agua y cemento - arena y piedra (preparados con una mezcladora
mecánica) de acuerdo al diseño de mezcla obtenido en laboratorio.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 0.25 0.25 0.00
09.04 SUM. E INST. DE SEÑAL INFORMATIVA DE PUENTE
Comprendió la adquisición e instalación de los accesorios para la señalización como
Plancha de 0.60x2.00 m; tubo metálico f°g° Ø 2” cada una de ellas en estricta coordinación con el
ing. supervisor

15. UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 1.00 1.00 0.00

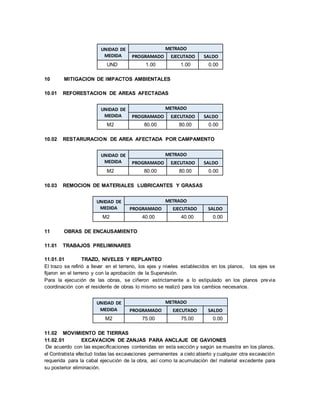

10 MITIGACION DE IMPACTOS AMBIENTALES
10.01 REFORESTACION DE AREAS AFECTADAS
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 80.00 80.00 0.00
10.02 RESTARURACION DE AREA AFECTADA POR CAMPAMENTO
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 80.00 80.00 0.00
10.03 REMOCION DE MATERIALES LUBRICANTES Y GRASAS
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 40.00 40.00 0.00
11 OBRAS DE ENCAUSAMIENTO
11.01 TRABAJOS PRELIMINARES
11.01.01 TRAZO, NIVELES Y REPLANTEO
El trazo se refirió a llevar en el terreno, los ejes y niveles establecidos en los planos, los ejes se
fijaron en el terreno y con la aprobación de la Supervisión.
Para la ejecución de las obras, se ciñeron estrictamente a lo estipulado en los planos previa
coordinación con el residente de obras lo mismo se realizó para los cambios necesarios.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M2 75.00 75.00 0.00
11.02 MOVIMIENTO DE TIERRAS
11.02.01 EXCAVACION DE ZANJAS PARA ANCLAJE DE GAVIONES
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las excavaciones permanentes a cielo abierto y cualquier otra excavación
requerida para la cabal ejecución de la obra, así como la acumulación del material excedente para
su posterior eliminación.

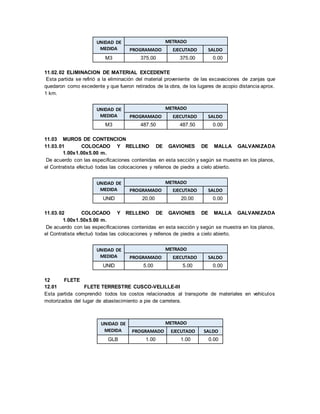

16. UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 375.00 375.00 0.00
11.02.02 ELIMINACION DE MATERIAL EXCEDENTE
Esta partida se refirió a la eliminación del material proveniente de las excavaciones de zanjas que
quedaron como excedente y que fueron retirados de la obra, de los lugares de acopio distancia aprox.
1 km.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
M3 487.50 487.50 0.00
11.03 MUROS DE CONTENCION
11.03.01 COLOCADO Y RELLENO DE GAVIONES DE MALLA GALVANIZADA
1.00x1.00x5.00 m.
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las colocaciones y rellenos de piedra a cielo abierto.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UNID 20.00 20.00 0.00
11.03.02 COLOCADO Y RELLENO DE GAVIONES DE MALLA GALVANIZADA
1.00x1.50x5.00 m.
De acuerdo con las especificaciones contenidas en esta sección y según se muestra en los planos,
el Contratista efectuó todas las colocaciones y rellenos de piedra a cielo abierto.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UNID 5.00 5.00 0.00
12 FLETE
12.01 FLETE TERRESTRE CUSCO-VELILLE-III
Esta partida comprendió todos los costos relacionados al transporte de materiales en vehículos
motorizados del lugar de abastecimiento a pie de carretera.
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
GLB 1.00 1.00 0.00

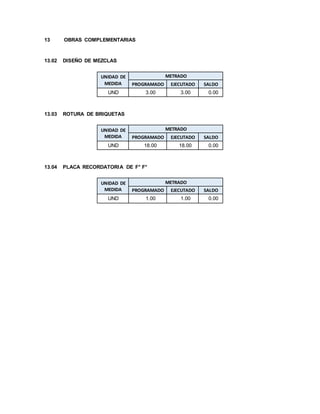

17. 13 OBRAS COMPLEMENTARIAS
13.02 DISEÑO DE MEZCLAS
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 3.00 3.00 0.00
13.03 ROTURA DE BRIQUETAS
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 18.00 18.00 0.00
13.04 PLACA RECORDATORIA DE F° F°
UNIDAD DE
MEDIDA
METRADO
PROGRAMADO EJECUTADO SALDO
UND 1.00 1.00 0.00
