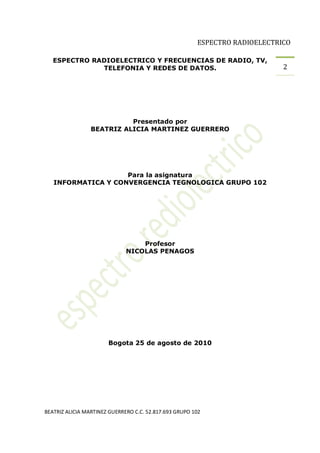

2. ESPECTRO RADIOELECTRICO
ESPECTRO RADIOELECTRICO Y FRECUENCIAS DE RADIO, TV,
TELEFONIA Y REDES DE DATOS. 2
Presentado por
BEATRIZ ALICIA MARTINEZ GUERRERO
Para la asignatura
INFORMATICA Y CONVERGENCIA TEGNOLOGICA GRUPO 102
Profesor
NICOLAS PENAGOS
Bogota 25 de agosto de 2010
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

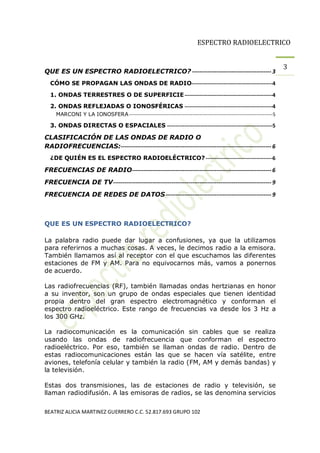

3. ESPECTRO RADIOELECTRICO
3
QUE ES UN ESPECTRO RADIOELECTRICO? ------------------------------------------ 3
CÓMO SE PROPAGAN LAS ONDAS DE RADIO----------------------------------------------4
1. ONDAS TERRESTRES O DE SUPERFICIE --------------------------------------------------4
2. ONDAS REFLEJADAS O IONOSFÉRICAS --------------------------------------------------4
MARCONI Y LA IONOSFERA ---------------------------------------------------------------------------------------- 5
3. ONDAS DIRECTAS O ESPACIALES ------------------------------------------------------------5
CLASIFICACIÓN DE LAS ONDAS DE RADIO O
RADIOFRECUENCIAS:-------------------------------------------------------------------------------- 6
¿DE QUIÉN ES EL ESPECTRO RADIOELÉCTRICO? --------------------------------------6
FRECUENCIAS DE RADIO-------------------------------------------------------------------------- 6
FRECUENCIA DE TV ------------------------------------------------------------------------------------ 9
FRECUENCIA DE REDES DE DATOS -------------------------------------------------------- 9
QUE ES UN ESPECTRO RADIOELECTRICO?
La palabra radio puede dar lugar a confusiones, ya que la utilizamos
para referirnos a muchas cosas. A veces, le decimos radio a la emisora.
También llamamos así al receptor con el que escuchamos las diferentes
estaciones de FM y AM. Para no equivocarnos más, vamos a ponernos
de acuerdo.
Las radiofrecuencias (RF), también llamadas ondas hertzianas en honor
a su inventor, son un grupo de ondas especiales que tienen identidad
propia dentro del gran espectro electromagnético y conforman el
espectro radioeléctrico. Este rango de frecuencias va desde los 3 Hz a
los 300 GHz.
La radiocomunicación es la comunicación sin cables que se realiza
usando las ondas de radiofrecuencia que conforman el espectro
radioeléctrico. Por eso, también se llaman ondas de radio. Dentro de
estas radiocomunicaciones están las que se hacen vía satélite, entre
aviones, telefonía celular y también la radio (FM, AM y demás bandas) y
la televisión.
Estas dos transmisiones, las de estaciones de radio y televisión, se
llaman radiodifusión. A las emisoras de radios, se las denomina servicios
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

4. ESPECTRO RADIOELECTRICO
de radiodifusión sonora 31 y a las televisoras, servicios de radiodifusión
televisiva. Aunque popularmente nos referimos a ellas como la radio y 4
la tele .
CÓMO SE PROPAGAN LAS ONDASa DE RADIO
El principal descubrimiento de Hertz fue que las ondas radioeléctricas
pueden viajar sin necesidad de cables de un lugar a otro. Estudios
posteriores confirmaron que, dependiendo de la frecuencia o longitud de
onda, éstas viajan de diferentes maneras. Las de baja frecuencia, por
ejemplo, no siguen el mismo curso que las que tiene altas o muy altas
frecuencias. Podemos dividir a las viajeras en tres tipos o formas de
propagación.
1. ONDAS TERRESTRES O DE SUPERFICIE
Son ondas que en parte se desplazan pegadas a la corteza terrestre, a
la superficie de la tierra. Alir tan cerca del suelo, las características de
éste influyen bastante en su forma de propagación.
Viajan incómodas sobre suelos secos, como el desierto, y recorren
mayores distancias si el terreno es húmedo, porque les ofrece mejor
conductividad. Si has tocado un cable eléctrico con los pies mojados
habrás experimentado que la humedad trasmite más fácilmente la
electricidad.
Las ondas que se propagan de esta forma no se despegan de la tierra.
Por un lado es una ventaja, ya que no le afectan mucho los obstáculos.
Por ejemplo, no chocan contra una montaña, sino que la suben y la
vuelven a bajar. Pero a la vez es un inconveniente, porque este roce las
va atenuando o desgastando .
2. ONDAS REFLEJADAS O IONOSFÉRICAS
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

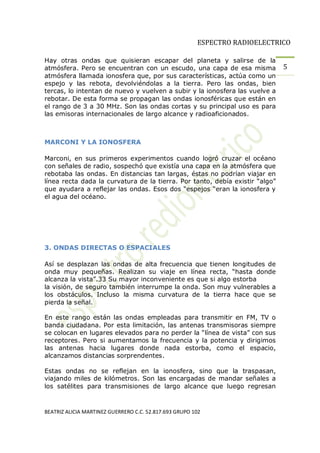

5. ESPECTRO RADIOELECTRICO
Hay otras ondas que quisieran escapar del planeta y salirse de la
atmósfera. Pero se encuentran con un escudo, una capa de esa misma 5
atmósfera llamada ionosfera que, por sus características, actúa como un
espejo y las rebota, devolviéndolas a la tierra. Pero las ondas, bien
tercas, lo intentan de nuevo y vuelven a subir y la ionosfera las vuelve a
rebotar. De esta forma se propagan las ondas ionosféricas que están en
el rango de 3 a 30 MHz. Son las ondas cortas y su principal uso es para
las emisoras internacionales de largo alcance y radioaficionados.
MARCONI Y LA IONOSFERA
Marconi, en sus primeros experimentos cuando logró cruzar el océano
con señales de radio, sospechó que existía una capa en la atmósfera que
rebotaba las ondas. En distancias tan largas, éstas no podrían viajar en
línea recta dada la curvatura de la tierra. Por tanto, debía existir algo
que ayudara a reflejar las ondas. Esos dos espejos eran la ionosfera y
el agua del océano.
3. ONDAS DIRECTAS O ESPACIALES
Así se desplazan las ondas de alta frecuencia que tienen longitudes de
onda muy pequeñas. Realizan su viaje en línea recta, hasta donde
alcanza la vista .33 Su mayor inconveniente es que si algo estorba
la visión, de seguro también interrumpe la onda. Son muy vulnerables a
los obstáculos. Incluso la misma curvatura de la tierra hace que se
pierda la señal.
En este rango están las ondas empleadas para transmitir en FM, TV o
banda ciudadana. Por esta limitación, las antenas transmisoras siempre
se colocan en lugares elevados para no perder la línea de vista con sus
receptores. Pero si aumentamos la frecuencia y la potencia y dirigimos
las antenas hacia lugares donde nada estorba, como el espacio,
alcanzamos distancias sorprendentes.
Estas ondas no se reflejan en la ionosfera, sino que la traspasan,
viajando miles de kilómetros. Son las encargadas de mandar señales a
los satélites para transmisiones de largo alcance que luego regresan
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

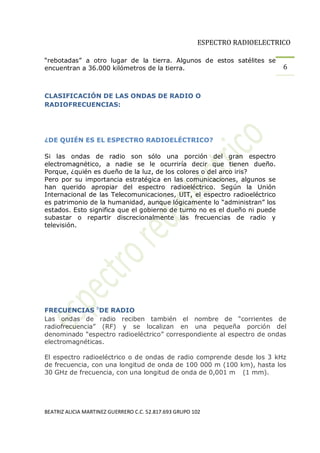

6. ESPECTRO RADIOELECTRICO
rebotadas a otro lugar de la tierra. Algunos de estos satélites se
encuentran a 36.000 kilómetros de la tierra. 6
CLASIFICACIÓN DE LAS ONDAS DE RADIO O
RADIOFRECUENCIAS:
¿DE QUIÉN ES EL ESPECTRO RADIOELÉCTRICO?
Si las ondas de radio son sólo una porción del gran espectro
electromagnético, a nadie se le ocurriría decir que tienen dueño.
Porque, ¿quién es dueño de la luz, de los colores o del arco iris?
Pero por su importancia estratégica en las comunicaciones, algunos se
han querido apropiar del espectro radioeléctrico. Según la Unión
Internacional de las Telecomunicaciones, UIT, el espectro radioeléctrico
es patrimonio de la humanidad, aunque lógicamente lo administran los
estados. Esto significa que el gobierno de turno no es el dueño ni puede
subastar o repartir discrecionalmente las frecuencias de radio y
televisión.
FRECUENCIAS bDE RADIO
Las ondas de radio reciben también el nombre de corrientes de
radiofrecuencia (RF) y se localizan en una pequeña porción del
denominado espectro radioeléctrico correspondiente al espectro de ondas
electromagnéticas.
El espectro radioeléctrico o de ondas de radio comprende desde los 3 kHz
de frecuencia, con una longitud de onda de 100 000 m (100 km), hasta los
30 GHz de frecuencia, con una longitud de onda de 0,001 m< (1 mm).
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

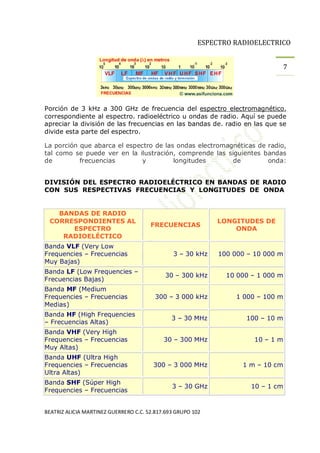

7. ESPECTRO RADIOELECTRICO
7
Porción de 3 kHz a 300 GHz de frecuencia del espectro electromagnético,
correspondiente al espectro. radioeléctrico u ondas de radio. Aquí se puede
apreciar la división de las frecuencias en las bandas de. radio en las que se
divide esta parte del espectro.
La porción que abarca el espectro de las ondas electromagnéticas de radio,
tal como se puede ver en la ilustración, comprende las siguientes bandas
de frecuencias y longitudes de onda:
DIVISIÓN DEL ESPECTRO RADIOELÉCTRICO EN BANDAS DE RADIO
CON SUS RESPECTIVAS FRECUENCIAS Y LONGITUDES DE ONDA
BANDAS DE RADIO
CORRESPONDIENTES AL LONGITUDES DE
FRECUENCIAS
ESPECTRO ONDA
RADIOELÉCTICO
Banda VLF (Very Low
Frequencies Frecuencias 3 30 kHz 100 000 10 000 m
Muy Bajas)
Banda LF (Low Frequencies
30 300 kHz 10 000 1 000 m
Frecuencias Bajas)
Banda MF (Medium
Frequencies Frecuencias 300 3 000 kHz 1 000 100 m
Medias)
Banda HF (High Frequencies
3 30 MHz 100 10 m
Frecuencias Altas)
Banda VHF (Very High
Frequencies Frecuencias 30 300 MHz 10 1m
Muy Altas)
Banda UHF (Ultra High
Frequencies Frecuencias 300 3 000 MHz 1m 10 cm
Ultra Altas)
Banda SHF (Súper High
3 30 GHz 10 1 cm
Frequencies Frecuencias
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

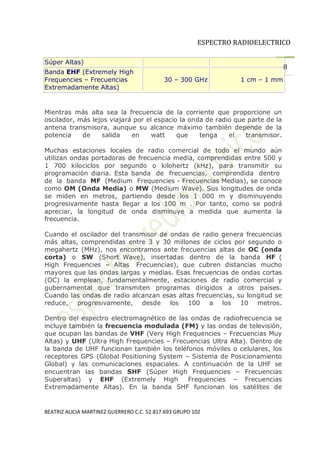

8. ESPECTRO RADIOELECTRICO
Súper Altas)
8
Banda EHF (Extremely High
Frequencies Frecuencias 30 300 GHz 1 cm 1 mm
Extremadamente Altas)
Mientras más alta sea la frecuencia de la corriente que proporcione un
oscilador, más lejos viajará por el espacio la onda de radio que parte de la
antena transmisora, aunque su alcance máximo también depende de la
potencia de salida en watt que tenga el transmisor.
Muchas estaciones locales de radio comercial de todo el mundo aún
utilizan ondas portadoras de frecuencia media, comprendidas entre 500 y
1 700 kilociclos por segundo o kilohertz (kHz), para transmitir su
programación diaria. Esta banda de frecuencias, comprendida dentro
de la banda MF (Medium. Frequencies - Frecuencias Medias), se conoce
como OM (Onda Media) o MW (Medium Wave). Sus longitudes de onda
se miden en metros, partiendo desde los 1 000 m y disminuyendo
progresivamente hasta llegar a los 100 m . Por tanto, como se podrá
apreciar, la longitud de onda disminuye a medida que aumenta la
frecuencia.
Cuando el oscilador del transmisor de ondas de radio genera frecuencias
más altas, comprendidas entre 3 y 30 millones de ciclos por segundo o
megahertz (MHz), nos encontramos ante frecuencias altas de OC (onda
corta) o SW (Short Wave), insertadas dentro de la banda HF (
High Frequencies Altas. Frecuencias), que cubren distancias mucho
mayores que las ondas largas y medias. Esas frecuencias de ondas cortas
(OC) la emplean, fundamentalmente, estaciones de radio comercial y
gubernamental que transmiten programas dirigidos a otros países.
Cuando las ondas de radio alcanzan esas altas frecuencias, su longitud se
reduce, progresivamente, desde los 100 a los 10 metros.
Dentro del espectro electromagnético de las ondas de radiofrecuencia se
incluye también la frecuencia modulada (FM) y las ondas de televisión,
que ocupan las bandas de VHF (Very High Frequencies Frecuencias Muy
Altas) y UHF (Ultra High Frequencies Frecuencias Ultra Alta). Dentro de
la banda de UHF funcionan también los teléfonos móviles o celulares, los
receptores GPS (Global Positioning System Sistema de Posicionamiento
Global) y las comunicaciones espaciales. A continuación de la UHF se
encuentran las bandas SHF (Súper High Frequencies Frecuencias
Superaltas) y EHF (Extremely High. Frequencies Frecuencias
Extremadamente Altas). En la banda SHF funcionan los satélites de
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

9. ESPECTRO RADIOELECTRICO

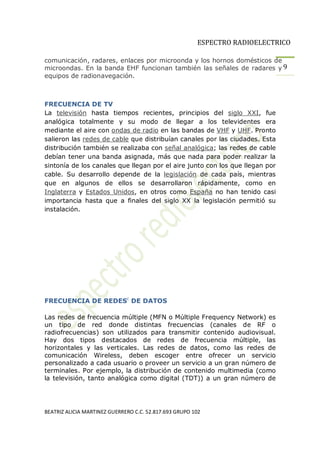

comunicación, radares, enlaces por microonda y los hornos domésticos de
microondas. En la banda EHF funcionan también las señales de radares y 9
equipos de radionavegación.
FRECUENCIA DE TV
La televisión hasta tiempos recientes, principios del siglo XXI, fue
analógica totalmente y su modo de llegar a los televidentes era
mediante el aire con ondas de radio en las bandas de VHF y UHF. Pronto
salieron las redes de cable que distribuían canales por las ciudades. Esta
distribución también se realizaba con señal analógica; las redes de cable
debían tener una banda asignada, más que nada para poder realizar la
sintonía de los canales que llegan por el aire junto con los que llegan por
cable. Su desarrollo depende de la legislación de cada país, mientras
que en algunos de ellos se desarrollaron rápidamente, como en
Inglaterra y Estados Unidos, en otros como España no han tenido casi
importancia hasta que a finales del siglo XX la legislación permitió su
instalación.
FRECUENCIA DE REDESc DE DATOS
Las redes de frecuencia múltiple (MFN o Múltiple Frequency Network) es
un tipo de red donde distintas frecuencias (canales de RF o
radiofrecuencias) son utilizados para transmitir contenido audiovisual.
Hay dos tipos destacados de redes de frecuencia múltiple, las
horizontales y las verticales. Las redes de datos, como las redes de
comunicación Wireless, deben escoger entre ofrecer un servicio
personalizado a cada usuario o proveer un servicio a un gran número de
terminales. Por ejemplo, la distribución de contenido multimedia (como
la televisión, tanto analógica como digital (TDT)) a un gran número de
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

10. ESPECTRO RADIOELECTRICO

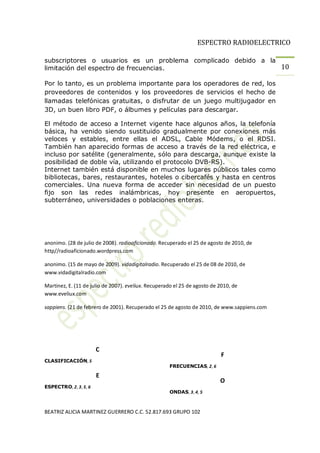

subscriptores o usuarios es un problema complicado debido a la
limitación del espectro de frecuencias. 10
Por lo tanto, es un problema importante para los operadores de red, los
proveedores de contenidos y los proveedores de servicios el hecho de
llamadas telefónicas gratuitas, o disfrutar de un juego multijugador en
3D, un buen libro PDF, o álbumes y películas para descargar.
El método de acceso a Internet vigente hace algunos años, la telefonía
básica, ha venido siendo sustituido gradualmente por conexiones más
veloces y estables, entre ellas el ADSL, Cable Módems, o el RDSI.
También han aparecido formas de acceso a través de la red eléctrica, e
incluso por satélite (generalmente, sólo para descarga, aunque existe la
posibilidad de doble vía, utilizando el protocolo DVB-RS).
Internet también está disponible en muchos lugares públicos tales como
bibliotecas, bares, restaurantes, hoteles o cibercafés y hasta en centros
comerciales. Una nueva forma de acceder sin necesidad de un puesto
fijo son las redes inalámbricas, hoy presente en aeropuertos,
subterráneo, universidades o poblaciones enteras.
anonimo. (28 de julio de 2008). radioaficionado. Recuperado el 25 de agosto de 2010, de
http//radioaficionado.wordpress.com
anonimo. (15 de mayo de 2009). vidadigitalradio. Recuperado el 25 de 08 de 2010, de
www.vidadigitalradio.com
Martinez, E. (11 de julio de 2007). eveliux. Recuperado el 25 de agosto de 2010, de
www.eveliux.com
sappiens. (21 de febrero de 2001). Recuperado el 25 de agosto de 2010, de www.sappiens.com
C
F
CLASIFICACIÓN, 5
FRECUENCIAS, 2, 6
E
O
ESPECTRO, 2, 3, 5, 6
ONDAS, 3, 4, 5
BEATRIZ ALICIA MARTINEZ GUERRERO C.C. 52.817.693 GRUPO 102

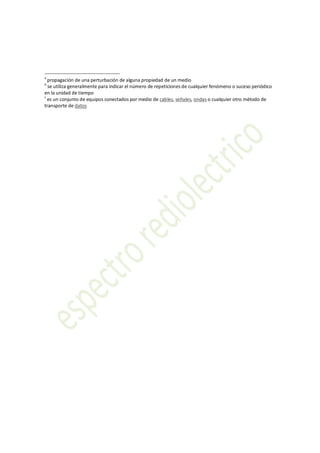

11. a
propagación de una perturbación de alguna propiedad de un medio
b
se utiliza generalmente para indicar el número de repeticiones de cualquier fenómeno o suceso periódico
en la unidad de tiempo
c
es un conjunto de equipos conectados por medio de cables, señales, ondas o cualquier otro método de
transporte de datos
