La estructura tridimensional se caracteriza por su ligereza y grandes luces logradas mediante una versión tridimensional de las armaduras planas. Sus componentes son elementos rígidos y finos unidos geométricamente en formas como triángulos, hexágonos u octógonos buscando el diseño, la estética y la funcionalidad. Las estructuras tridimensionales dotan de gran flexibilidad a los edificios al poder cubrir amplias luces sin necesidad de muchos apoyos intermedios.

1. ESTRUCTURAS DE
ACERO
TRIDIMENSIONALES
Equipo 3

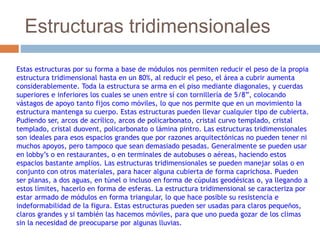

2. Estas estructuras por su forma a base de módulos nos permiten reducir el peso de la propia
estructura tridimensional hasta en un 80%, al reducir el peso, el área a cubrir aumenta
considerablemente. Toda la estructura se arma en el piso mediante diagonales, y cuerdas
superiores e inferiores los cuales se unen entre sí con tornillería de 5/8”, colocando
vástagos de apoyo tanto fijos como móviles, lo que nos permite que en un movimiento la
estructura mantenga su cuerpo. Estas estructuras pueden llevar cualquier tipo de cubierta.
Pudiendo ser, arcos de acrílico, arcos de policarbonato, cristal curvo templado, cristal
templado, cristal duovent, policarbonato o lámina pintro. Las estructuras tridimensionales
son ideales para esos espacios grandes que por razones arquitectónicas no pueden tener ni
muchos apoyos, pero tampoco que sean demasiado pesadas. Generalmente se pueden usar
en lobby’s o en restaurantes, o en terminales de autobuses o aéreas, haciendo estos
espacios bastante amplios. Las estructuras tridimensionales se pueden manejar solas o en
conjunto con otros materiales, para hacer alguna cubierta de forma caprichosa. Pueden
ser planas, a dos aguas, en túnel o incluso en forma de cúpulas geodésicas o, ya llegando a
estos límites, hacerlo en forma de esferas. La estructura tridimensional se caracteriza por
estar armado de módulos en forma triangular, lo que hace posible su resistencia e
indeformabilidad de la figura. Estas estructuras pueden ser usadas para claros pequeños,
claros grandes y si también las hacemos móviles, para que uno pueda gozar de los climas
sin la necesidad de preocuparse por algunas lluvias.
Estructuras tridimensionales

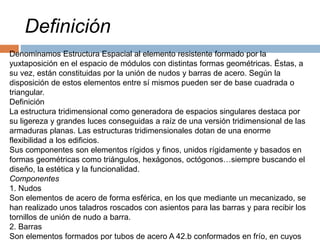

4. Denominamos Estructura Espacial al elemento resistente formado por la
yuxtaposición en el espacio de módulos con distintas formas geométricas. Éstas, a
su vez, están constituidas por la unión de nudos y barras de acero. Según la
disposición de estos elementos entre sí mismos pueden ser de base cuadrada o
triangular.
Definición
La estructura tridimensional como generadora de espacios singulares destaca por
su ligereza y grandes luces conseguidas a raíz de una versión tridimensional de las
armaduras planas. Las estructuras tridimensionales dotan de una enorme
flexibilidad a los edificios.
Sus componentes son elementos rígidos y finos, unidos rígidamente y basados en
formas geométricas como triángulos, hexágonos, octógonos…siempre buscando el
diseño, la estética y la funcionalidad.
Componentes
1. Nudos
Son elementos de acero de forma esférica, en los que mediante un mecanizado, se
han realizado unos taladros roscados con asientos para las barras y para recibir los
tornillos de unión de nudo a barra.
2. Barras
Son elementos formados por tubos de acero A 42.b conformados en frío, en cuyos
Definición

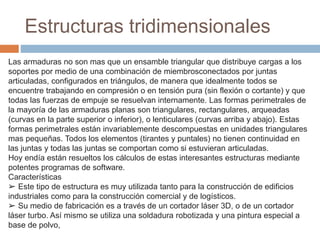

5. Las armaduras no son mas que un ensamble triangular que distribuye cargas a los
soportes por medio de una combinación de miembrosconectados por juntas
articuladas, configurados en triángulos, de manera que idealmente todos se
encuentre trabajando en compresión o en tensión pura (sin flexión o cortante) y que
todas las fuerzas de empuje se resuelvan internamente. Las formas perimetrales de
la mayoría de las armaduras planas son triangulares, rectangulares, arqueadas
(curvas en la parte superior o inferior), o lenticulares (curvas arriba y abajo). Estas
formas perimetrales están invariablemente descompuestas en unidades triangulares
mas pequeñas. Todos los elementos (tirantes y puntales) no tienen continuidad en
las juntas y todas las juntas se comportan como si estuvieran articuladas.
Hoy endía están resueltos los cálculos de estas interesantes estructuras mediante
potentes programas de software.
Características
➢ Este tipo de estructura es muy utilizada tanto para la construcción de edificios
industriales como para la construcción comercial y de logísticos.
➢ Su medio de fabricación es a través de un cortador láser 3D, o de un cortador
láser turbo. Así mismo se utiliza una soldadura robotizada y una pintura especial a
base de polvo,
Estructuras tridimensionales

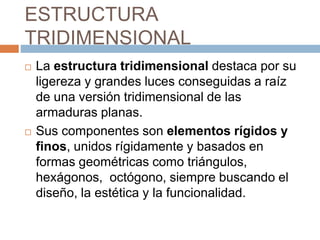

6. ESTRUCTURA
TRIDIMENSIONAL
 La estructura tridimensional destaca por su
ligereza y grandes luces conseguidas a raíz
de una versión tridimensional de las
armaduras planas.
 Sus componentes son elementos rígidos y
finos, unidos rígidamente y basados en
formas geométricas como triángulos,
hexágonos, octógono, siempre buscando el
diseño, la estética y la funcionalidad.

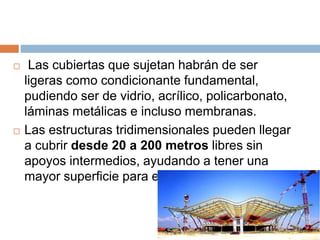

7.  Las cubiertas que sujetan habrán de ser
ligeras como condicionante fundamental,
pudiendo ser de vidrio, acrílico, policarbonato,
láminas metálicas e incluso membranas.
 Las estructuras tridimensionales pueden llegar
a cubrir desde 20 a 200 metros libres sin
apoyos intermedios, ayudando a tener una
mayor superficie para el diseño.

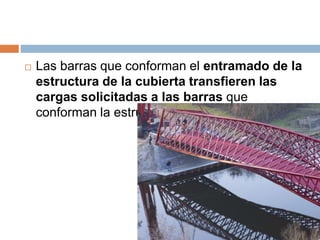

8.  Las barras que conforman el entramado de la
estructura de la cubierta transfieren las
cargas solicitadas a las barras que
conforman la estructura.

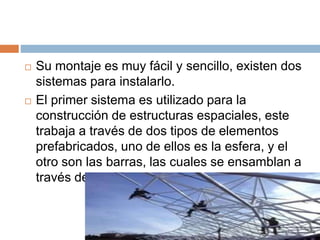

9.  Su montaje es muy fácil y sencillo, existen dos
sistemas para instalarlo.
 El primer sistema es utilizado para la
construcción de estructuras espaciales, este
trabaja a través de dos tipos de elementos
prefabricados, uno de ellos es la esfera, y el
otro son las barras, las cuales se ensamblan a
través de tornillos en la obra.

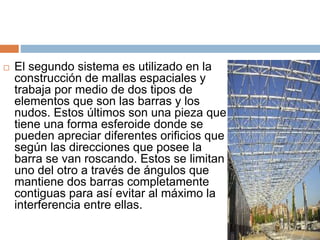

10.  El segundo sistema es utilizado en la
construcción de mallas espaciales y
trabaja por medio de dos tipos de
elementos que son las barras y los
nudos. Estos últimos son una pieza que
tiene una forma esferoide donde se
pueden apreciar diferentes orificios que
según las direcciones que posee la
barra se van roscando. Estos se limitan
uno del otro a través de ángulos que
mantiene dos barras completamente
contiguas para así evitar al máximo la
interferencia entre ellas.

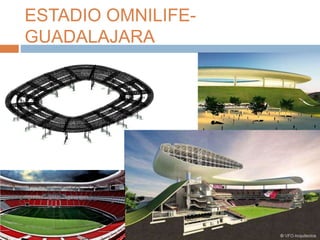

11. ESTADIO OMNILIFE-
GUADALAJARA

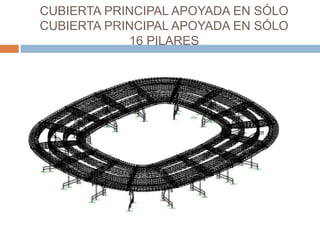

12. CUBIERTA PRINCIPAL APOYADA EN SÓLO
CUBIERTA PRINCIPAL APOYADA EN SÓLO
16 PILARES

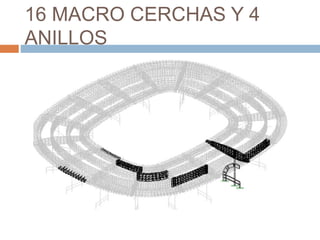

13. 16 MACRO CERCHAS Y 4
ANILLOS

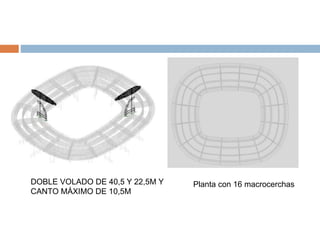

14. Planta con 16 macrocerchasDOBLE VOLADO DE 40,5 Y 22,5M Y
CANTO MÁXIMO DE 10,5M

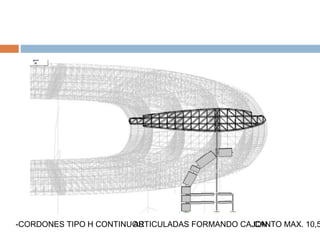

15. -CORDONES TIPO H CONTINUOSARTICULADAS FORMANDO CAJONCANTO MAX. 10,5

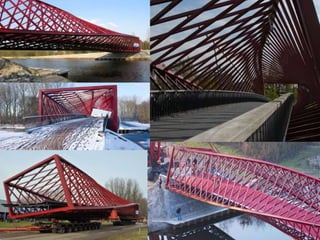

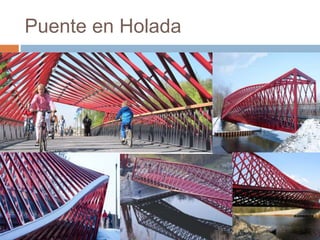

16. Puente en Holada

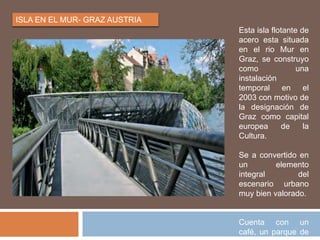

18. ISLA EN EL MUR- GRAZ AUSTRIA
Esta isla flotante de
acero esta situada
en el rio Mur en
Graz, se construyo
como una
instalación
temporal en el
2003 con motivo de
la designación de
Graz como capital
europea de la
Cultura.
Se a convertido en
un elemento
integral del
escenario urbano
muy bien valorado.
Cuenta con un
café, un parque de

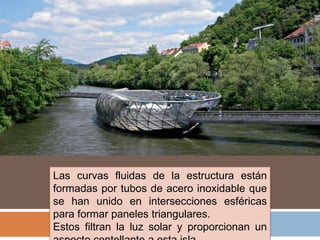

19. Las curvas fluidas de la estructura están
formadas por tubos de acero inoxidable que
se han unido en intersecciones esféricas
para formar paneles triangulares.
Estos filtran la luz solar y proporcionan un

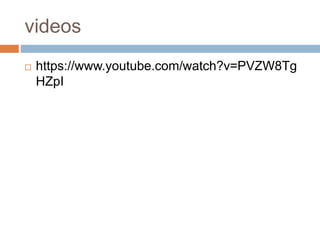

20. videos
 https://www.youtube.com/watch?v=PVZW8Tg
HZpI

21. CONCLUCIÓN DEL TEMA
El tema de estructuras tridimensionales ya lo habíamos
visto en construcciones, pero todavía no leíamos
detenidamente sobre el tema, no sabíamos
completamente sobre el tema. Creemos que estas
estructuras son muy buenas cuando se usan en lo
urbano, normalmente se usan en arquitectura, pero
nosotros como urbanistas podemos utilizarlos de igual
manera para dar un aspecto mucho más estético a
nuestros diseño. Dimos unos ejemplos de estructuras
tridimensionales en donde son utilizadas en unos
puentes y son diseños muy bellos, que nos demuestran
que lo estético no esta peleado con lo práctico, por lo
general en esta ciudad se deja de lado todo lo estético y
se llevan por que los diseños sean prácticos, tal vez si
se dieran más a conocer en el ámbito urbano, lo
veríamos más seguido en diseños.

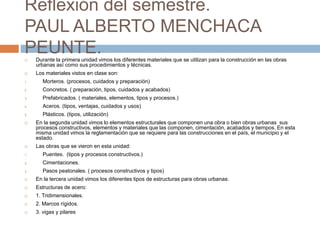

22. Reflexión del semestre.
PAUL ALBERTO MENCHACA
PEUNTE. Durante la primera unidad vimos los diferentes materiales que se utilizan para la construcción en las obras
urbanas así como sus procedimientos y técnicas.
 Los materiales vistos en clase son:
1. Morteros. (procesos, cuidados y preparación)
2. Concretos. ( preparación, tipos, cuidados y acabados)
3. Prefabricados. ( materiales, elementos, tipos y procesos.)
4. Aceros. (tipos, ventajas, cuidados y usos)
5. Plásticos. (tipos, utilización)
 En la segunda unidad vimos lo elementos estructurales que componen una obra o bien obras urbanas sus
procesos constructivos, elementos y materiales que las componen, cimentación, acabados y tiempos. En esta
misma unidad vimos la reglamentación que se requiere para las construcciones en el país, el municipio y el
estado.
 Las obras que se vieron en esta unidad:
1. Puentes. (tipos y procesos constructivos.)
2. Cimentaciones.
3. Pasos peatonales. ( procesos constructivos y tipos)
 En la tercera unidad vimos los diferentes tipos de estructuras para obras urbanas:
 Estructuras de acero:
 1. Tridimensionales.
 2. Marcos rígidos.
 3. vigas y pilares

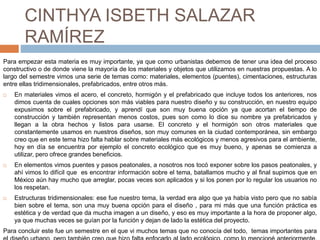

23. CINTHYA ISBETH SALAZAR
RAMÍREZ
Para empezar esta materia es muy importante, ya que como urbanistas debemos de tener una idea del proceso
constructivo o de donde viene la mayoría de los materiales y objetos que utilizamos en nuestras propuestas. A lo
largo del semestre vimos una serie de temas como: materiales, elementos (puentes), cimentaciones, estructuras
entre ellas tridimensionales, prefabricados, entre otros más.
 En materiales vimos el acero, el concreto, hormigón y el prefabricado que incluye todos los anteriores, nos
dimos cuenta de cuales opciones son más viables para nuestro diseño y su construcción, en nuestro equipo
expusimos sobre el prefabricado, y aprendí que son muy buena opción ya que acortan el tiempo de
construcción y también representan menos costos, pues son como lo dice su nombre ya prefabricados y
llegan a la obra hechos y listos para usarse. El concreto y el hormigón son otros materiales que
constantemente usamos en nuestros diseños, son muy comunes en la ciudad contemporánea, sin embargo
creo que en este tema hizo falta hablar sobre materiales más ecológicos y menos agresivos para el ambiente,
hoy en día se encuentra por ejemplo el concreto ecológico que es muy bueno, y apenas se comienza a
utilizar, pero ofrece grandes beneficios.
 En elementos vimos puentes y pasos peatonales, a nosotros nos tocó exponer sobre los pasos peatonales, y
ahí vimos lo difícil que es encontrar información sobre el tema, batallamos mucho y al final supimos que en
México aún hay mucho que arreglar, pocas veces son aplicados y si los ponen por lo regular los usuarios no
los respetan.
 Estructuras tridimensionales: ese fue nuestro tema, la verdad era algo que ya había visto pero que no sabía
bien sobre el tema, son una muy buena opción para el diseño , para mi más que una función práctica es
estética y de verdad que da mucha imagen a un diseño, y eso es muy importante a la hora de proponer algo,
ya que muchas veces se guían por la función y dejan de lado la estética del proyecto.
Para concluir este fue un semestre en el que vi muchos temas que no conocía del todo, temas importantes para

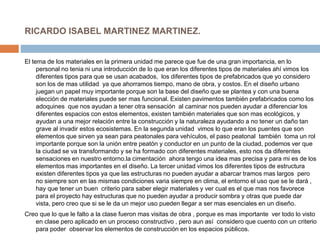

24. RICARDO ISABEL MARTINEZ MARTINEZ.
El tema de los materiales en la primera unidad me parece que fue de una gran importancia, en lo
personal no tenia ni una introducción de lo que eran los diferentes tipos de materiales ahí vimos los
diferentes tipos para que se usan acabados, los diferentes tipos de prefabricados que yo considero
son los de mas utilidad ya que ahorramos tiempo, mano de obra, y costos. En el diseño urbano
juegan un papel muy importante porque son la base del diseño que se plantea y con una buena
elección de materiales puede ser mas funcional. Existen pavimentos también prefabricados como los
adoquines que nos ayudan a tener otra sensación al caminar nos pueden ayudar a diferenciar los
diferentes espacios con estos elementos, existen también materiales que son mas ecológicos, y
ayudan a una mejor relación entre la construcción y la naturaleza ayudando a no tener un daño tan
grave al invadir estos ecosistemas. En la segunda unidad vimos lo que eran los puentes que son
elementos que sirven ya sean para peatonales para vehículos, el paso peatonal también toma un rol
importante porque son la unión entre peatón y conductor en un punto de la ciudad, podemos ver que
la ciudad se va transformando y se ha formado con diferentes materiales, esto nos da diferentes
sensaciones en nuestro entorno.la cimentación ahora tengo una idea mas precisa y para mi es de los
elementos mas importantes en el diseño. La tercer unidad vimos los diferentes tipos de estructura
existen diferentes tipos ya que las estructuras no pueden ayudar a abarcar tramos mas largos pero
no siempre son en las mismas condiciones varia siempre en clima, el entorno el uso que se le dará ,
hay que tener un buen criterio para saber elegir materiales y ver cual es el que mas nos favorece
para el proyecto hay estructuras que no pueden ayudar a producir sombra y otras que puede dar
vista, pero creo que si se le da un mejor uso pueden llegar a ser mas esenciales en un diseño.
Creo que lo que le falto a la clase fueron mas visitas de obra , porque es mas importante ver todo lo visto
en clase pero aplicado en un proceso constructivo , pero aun así considero que cuento con un criterio
para poder observar los elementos de construcción en los espacios públicos.

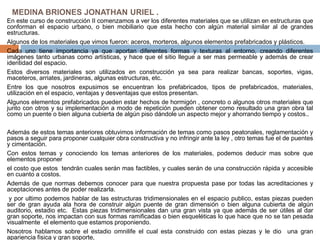

25. MEDINA BRIONES JONATHAN URIEL .
En este curso de construcción II comenzamos a ver los diferentes materiales que se utilizan en estructuras que
conforman el espacio urbano, o bien mobiliario que esta hecho con algún material similar al de grandes
estructuras.
Algunos de los materiales que vimos fueron: aceros, morteros, algunos elementos prefabricados y plásticos.
Cada uno tiene importancia ya que aportan diferentes formas y texturas al entorno, creando diferentes
imágenes tanto urbanas como artísticas, y hace que el sitio llegue a ser mas permeable y además de crear
identidad del espacio.
Estos diversos materiales son utilizados en construcción ya sea para realizar bancas, soportes, vigas,
maceteros, arriates, jardineras, algunas estructuras, etc.
Entre los que nosotros expusimos se encuentran los prefabricados, tipos de prefabricados, materiales,
utilización en el espacio, ventajas y desventajas que estos presentan.
Algunos elementos prefabricados pueden estar hechos de hormigón , concreto o algunos otros materiales que
junto con otros y su implementación a modo de repetición pueden obtener como resultado una gran obra tal
como un puente o bien alguna cubierta de algún piso dándole un aspecto mejor y ahorrando tiempo y costos..
Además de estos temas anteriores obtuvimos información de temas como pasos peatonales, reglamentación y
pasos a seguir para proponer cualquier obra constructiva y no infringir ante la ley , otro temas fue el de puentes
y cimentación.
Con estos temas y conociendo los temas anteriores de los materiales, podemos deducir mas sobre que
elementos proponer
el costo que estos tendrán cuales serán mas factibles, y cuales serán de una construcción rápida y accesible
en cuanto a costos.
Además de que normas debemos conocer para que nuestra propuesta pase por todas las acreditaciones y
aceptaciones antes de poder realizarla.

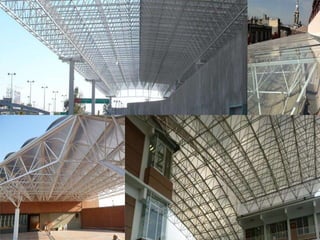

y por ultimo podemos hablar de las estructuras tridimensionales en el espacio publico, estas piezas pueden
ser de gran ayuda ala hora de construir algún puente de gran dimensión o bien alguna cubierta de algún
auditorio, estadio etc. Estas piezas tridimensionales dan una gran vista ya que además de ser útiles al dar
gran soporte, nos impactan con sus formas ramificadas o bien esqueléticas lo que hace que no se tan pesada
visualmente el elemento que estamos proponiendo.
Nosotros hablamos sobre el estadio omnilife el cual esta construido con estas piezas y le dio una gran
apariencia fisica y gran soporte,
