El documento proporciona información sobre las cargas que deben considerarse en el diseño estructural de edificaciones. Define las diferencias entre cargas muertas y vivas, y especifica valores mínimos de cargas para diferentes usos y materiales. Además, detalla parámetros para cargas como viento, nieve y presión de tierras que deben incluirse en el cálculo estructural. Por último, establece límites máximos de flechas permisibles para diversos elementos estructurales.

1. ESTRUCTURAS I
NORMA E.020
ALUMNA: KATHERINE TORALVA GARAY

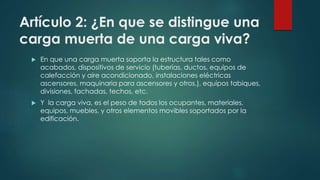

2. Artículo 2: ¿En que se distingue una
carga muerta de una carga viva?
 En que una carga muerta soporta la estructura tales como
acabados, dispositivos de servicio (tuberías, ductos, equipos de
calefacción y aire acondicionado, instalaciones eléctricas
ascensores, maquinaria para ascensores y otros.), equipos tabiques,
divisiones, fachadas, techos, etc.
 Y la carga viva, es el peso de todos los ocupantes, materiales,
equipos, muebles, y otros elementos movibles soportados por la
edificación.

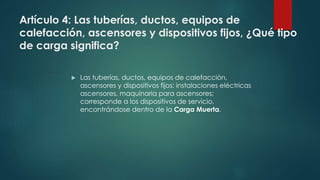

3. Artículo 4: Las tuberías, ductos, equipos de
calefacción, ascensores y dispositivos fijos, ¿Qué tipo
de carga significa?
 Las tuberías, ductos, equipos de calefacción,
ascensores y dispositivos fijos: instalaciones eléctricas
ascensores, maquinaria para ascensores;
corresponde a los dispositivos de servicio,
encontrándose dentro de la Carga Muerta.

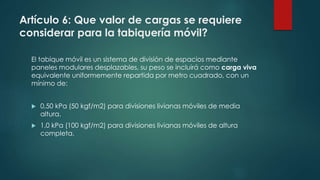

4. Artículo 6: Que valor de cargas se requiere
considerar para la tabiquería móvil?
El tabique móvil es un sistema de división de espacios mediante
paneles modulares desplazables, su peso se incluirá como carga viva
equivalente uniformemente repartida por metro cuadrado, con un
mínimo de:
 0,50 kPa (50 kgf/m2) para divisiones livianas móviles de media
altura.
 1,0 kPa (100 kgf/m2) para divisiones livianas móviles de altura
completa.

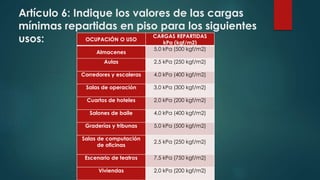

5. Artículo 6: Indique los valores de las cargas
mínimas repartidas en piso para los siguientes
usos: OCUPACIÓN O USO
CARGAS REPARTIDAS
kPa (kgf/m2)
Almacenes
5,0 kPa (500 kgf/m2)
Aulas 2,5 kPa (250 kgf/m2)
Corredores y escaleras 4,0 kPa (400 kgf/m2)
Salas de operación 3,0 kPa (300 kgf/m2)
Cuartos de hoteles 2,0 kPa (200 kgf/m2)
Salones de baile 4,0 kPa (400 kgf/m2)
Graderías y tribunas 5,0 kPa (500 kgf/m2)
Salas de computación
de oficinas
2,5 kPa (250 kgf/m2)
Escenario de teatros 7,5 kPa (750 kgf/m2)
Viviendas 2,0 kPa (200 kgf/m2)

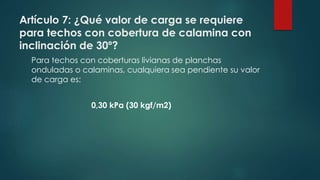

6. Artículo 7: ¿Qué valor de carga se requiere
para techos con cobertura de calamina con
inclinación de 30º?
Para techos con coberturas livianas de planchas
onduladas o calaminas, cualquiera sea pendiente su valor
de carga es:
0,30 kPa (30 kgf/m2)

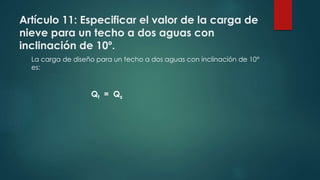

7. Artículo 11: Especificar el valor de la carga de
nieve para un techo a dos aguas con
inclinación de 10º.
La carga de diseño para un techo a dos aguas con inclinación de 10°
es:
Qt = Qs

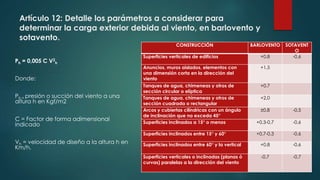

8. Artículo 12: Detalle los parámetros a considerar para
determinar la carga exterior debida al viento, en barlovento y
sotavento.
Ph = 0,005 C V2
h
Donde:
Ph = presión o succión del viento a una
altura h en Kgf/m2
C = Factor de forma adimensional
indicado
Vh = velocidad de diseño a la altura h en
Km/h.
CONSTRUCCIÓN BARLOVENTO SOTAVENT
O
Superficies verticales de edificios +0,8 -0,6
Anuncios, muros aislados, elementos con
una dimensión corta en la dirección del
viento
+1,5
Tanques de agua, chimeneas y otros de
sección circular o elíptica
+0,7
Tanques de agua, chimeneas y otros de
sección cuadrada o rectangular
+2,0
Arcos y cubiertas cilíndricas con un ángulo
de inclinación que no exceda 45°
±0,8 -0,5
Superficies inclinados a 15° o menos +0,3-0,7 -0,6
Superficies inclinados entre 15° y 60° +0,7-0,3 -0,6
Superficies inclinados entre 60° y la vertical +0,8 -0,6
Superficies verticales o inclinadas (planas ó
curvas) paralelas a la dirección del viento
-0,7 -0,7

9. Artículo 13: ¿en qué consiste la
presión de tierras?
Presión de tierras.- Es la presión que el suelo ejerce en el
plano horizontal ya que todo muro de contención será
diseñado para resistir, en adición a las cargas verticales
que actúan sobre él, la presión lateral del suelo y
sobrecargas, más la presión hidrostática correspondiente
al máximo nivel freático probable.

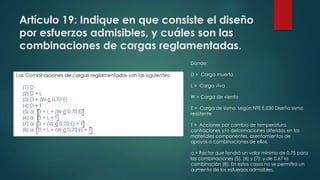

10. Artículo 19: Indique en que consiste el diseño
por esfuerzos admisibles, y cuáles son las
combinaciones de cargas reglamentadas.
Donde:
D = Carga muerta
L = Carga viva
W = Carga de viento
E = Carga de sismo, según NTE E.030 Diseño sismo
resistente
T = Acciones por cambio de temperatura,
contraciones y/o deformaciones diferidas en los
materiales componentes, asentamientos de
apoyos o combinaciones de ellos.
α = Factor que tendrá un valor mínimo de 0,75 para
las combinaciones (5), (6) y (7); y de 0,67 la
combinación (8). En estos casos no se permitirá un
aumento de los esfuerzos admisibles.

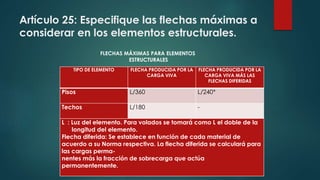

11. Artículo 25: Especifique las flechas máximas a
considerar en los elementos estructurales.
TIPO DE ELEMENTO FLECHA PRODUCIDA POR LA
CARGA VIVA
FLECHA PRODUCIDA POR LA
CARGA VIVA MÁS LAS
FLECHAS DIFERIDAS
Pisos L/360 L/240*
Techos L/180 -
L : Luz del elemento. Para volados se tomará como L el doble de la
longitud del elemento.
Flecha diferida: Se establece en función de cada material de
acuerdo a su Norma respectiva. La flecha diferida se calculará para
las cargas perma-
nentes más la fracción de sobrecarga que actúa
permanentemente.
FLECHAS MÁXIMAS PARA ELEMENTOS
ESTRUCTURALES

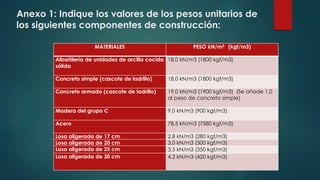

12. Anexo 1: Indique los valores de los pesos unitarios de
los siguientes componentes de construcción:
MATERIALES PESO kN/m3 (kgf/m3)
Albañilería de unidades de arcilla cocida
sólida
18,0 kN/m3 (1800 kgf/m3)
Concreto simple (cascote de ladrillo) 18,0 kN/m3 (1800 kgf/m3)
Concreto armado (cascote de ladrillo) 19,0 kN/m3 (1900 kgf/m3) (Se añade 1,0
al peso de concreto simple)
Madera del grupo C 9,0 kN/m3 (900 kgf/m3)
Acero 78,5 kN/m3 (7580 kgf/m3)
Losa aligerada de 17 cm 2,8 kN/m3 (280 kgf/m3)
Losa aligerada de 20 cm 3,0 kN/m3 (300 kgf/m3)
Losa aligerada de 25 cm 3,5 kN/m3 (350 kgf/m3)
Losa aligerada de 30 cm 4,2 kN/m3 (420 kgf/m3)

13. CONCLUSIONES
Las edificaciones y todas sus partes deberán ser capaces de resistir las
CARGAS que se les imponga como consecuencia de su uso previsto.
Estas actuarán en las combinaciones prescritas y no causarán esfuerzo
que excedan los admisibles señalados para cada material estructural
en su forma de diseño específica. En ningún caso las cargas asumidas
serán menores que los valores mínimos establecidos en esta Norma.
