Capa física del
modelo OSI

Aspectos básicos de networking: Capítulo 8

© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 1

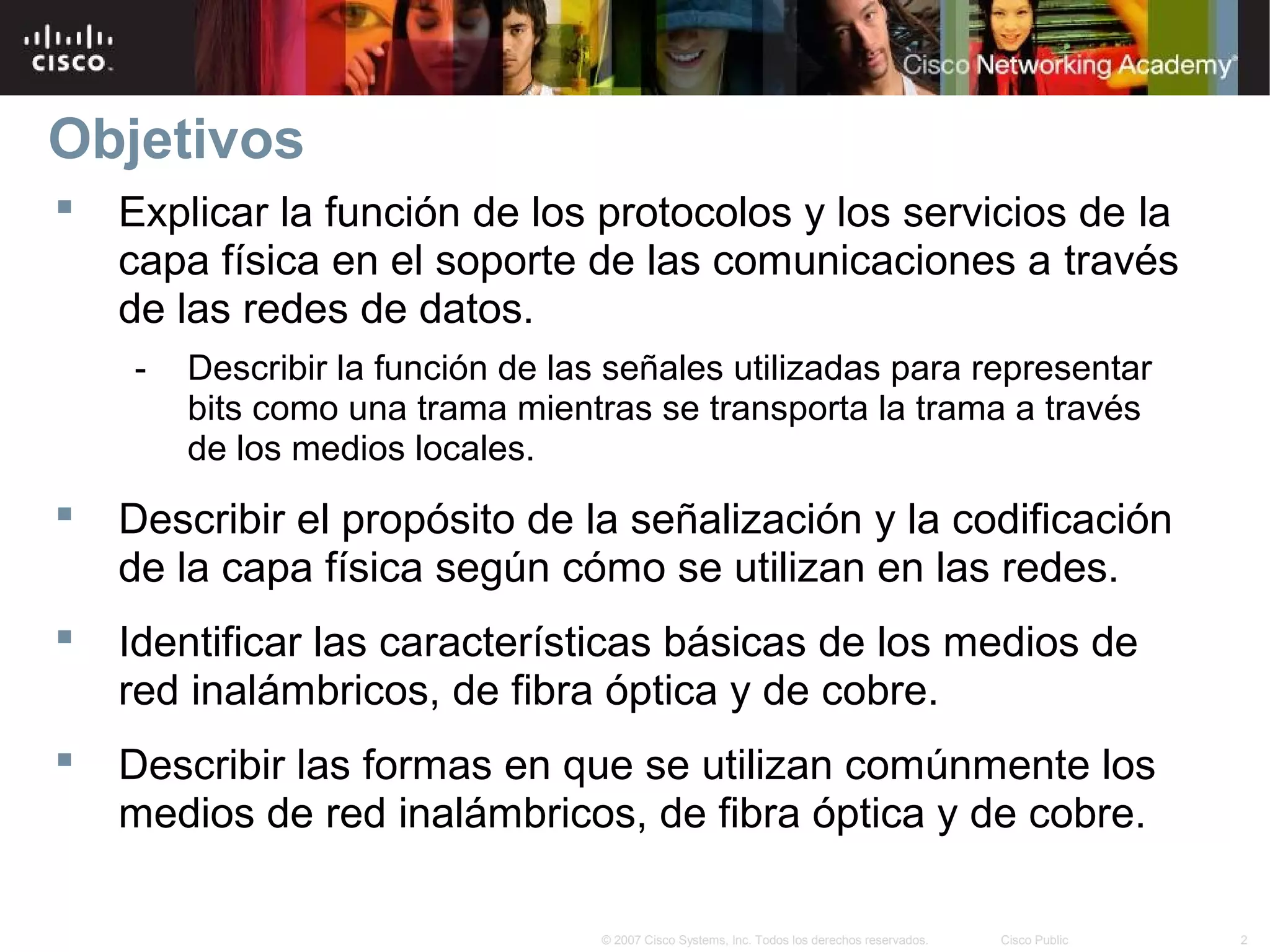

Objetivos
 Explicar la función de los protocolos y los servicios de la
capa física en el soporte de las comunicaciones a través
de las redes de datos.
- Describir la función de las señales utilizadas para representar
bits como una trama mientras se transporta la trama a través
de los medios locales.
 Describir el propósito de la señalización y la codificación
de la capa física según cómo se utilizan en las redes.
 Identificar las características básicas de los medios de
red inalámbricos, de fibra óptica y de cobre.
 Describir las formas en que se utilizan comúnmente los
medios de red inalámbricos, de fibra óptica y de cobre.

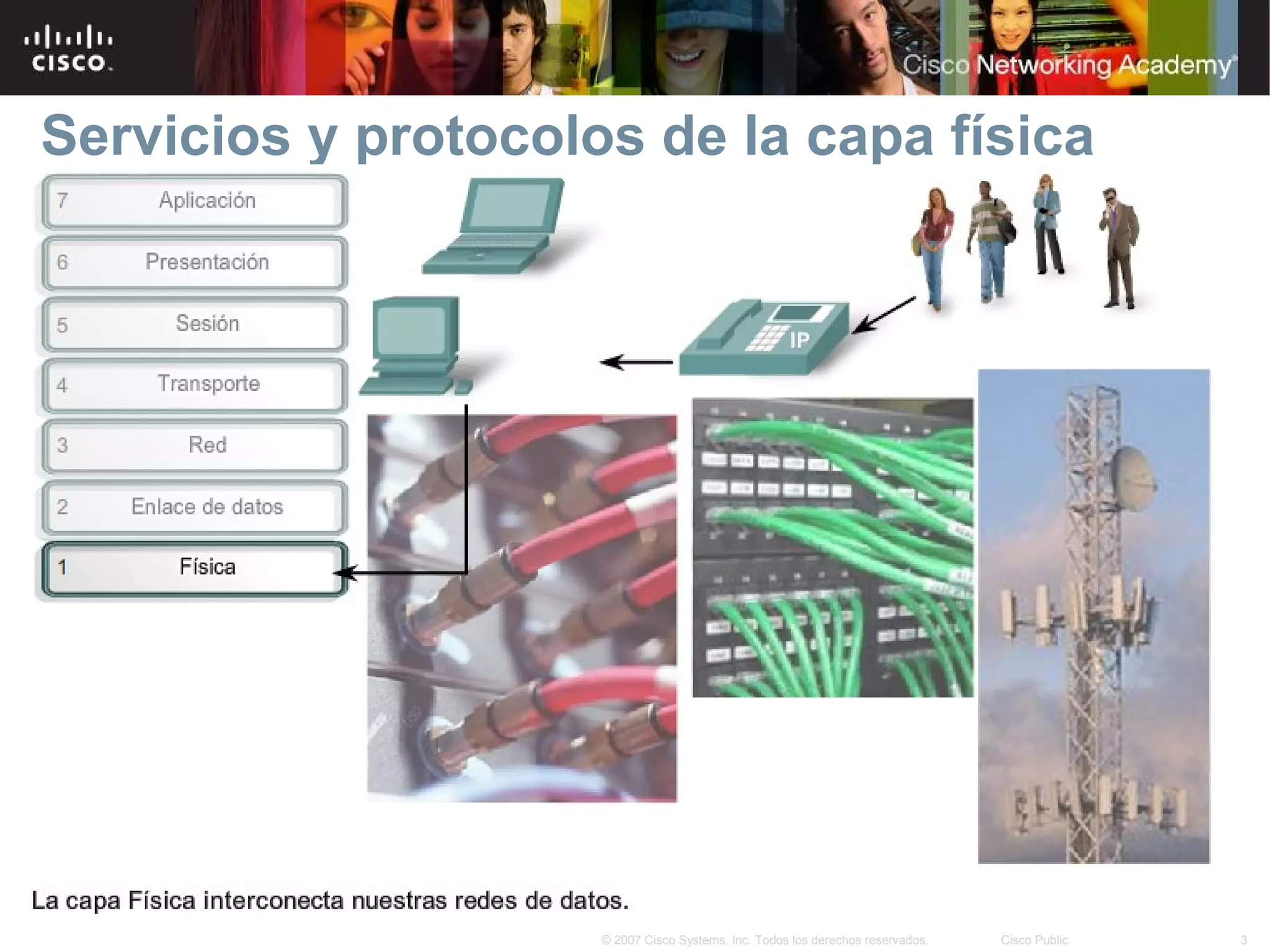

Servicios y protocolos de la capa física

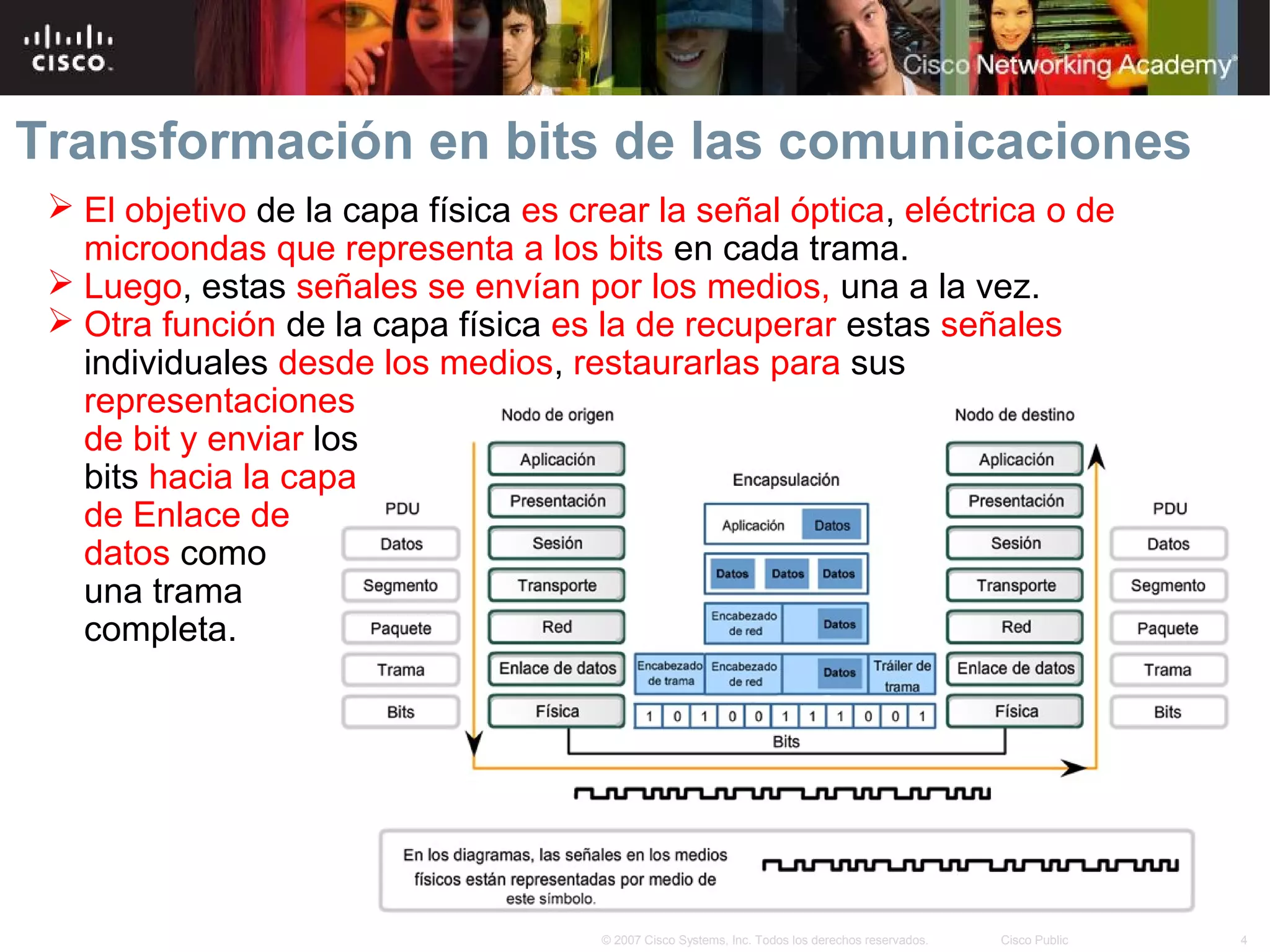

Transformación en bits de las comunicaciones
 El objetivo de la capa física es crear la señal óptica, eléctrica o de
microondas que representa a los bits en cada trama.
 Luego, estas señales se envían por los medios, una a la vez.
 Otra función de la capa física es la de recuperar estas señales
individuales desde los medios, restaurarlas para sus
representaciones
de bit y enviar los
bits hacia la capa
de Enlace de
datos como
una trama
completa.

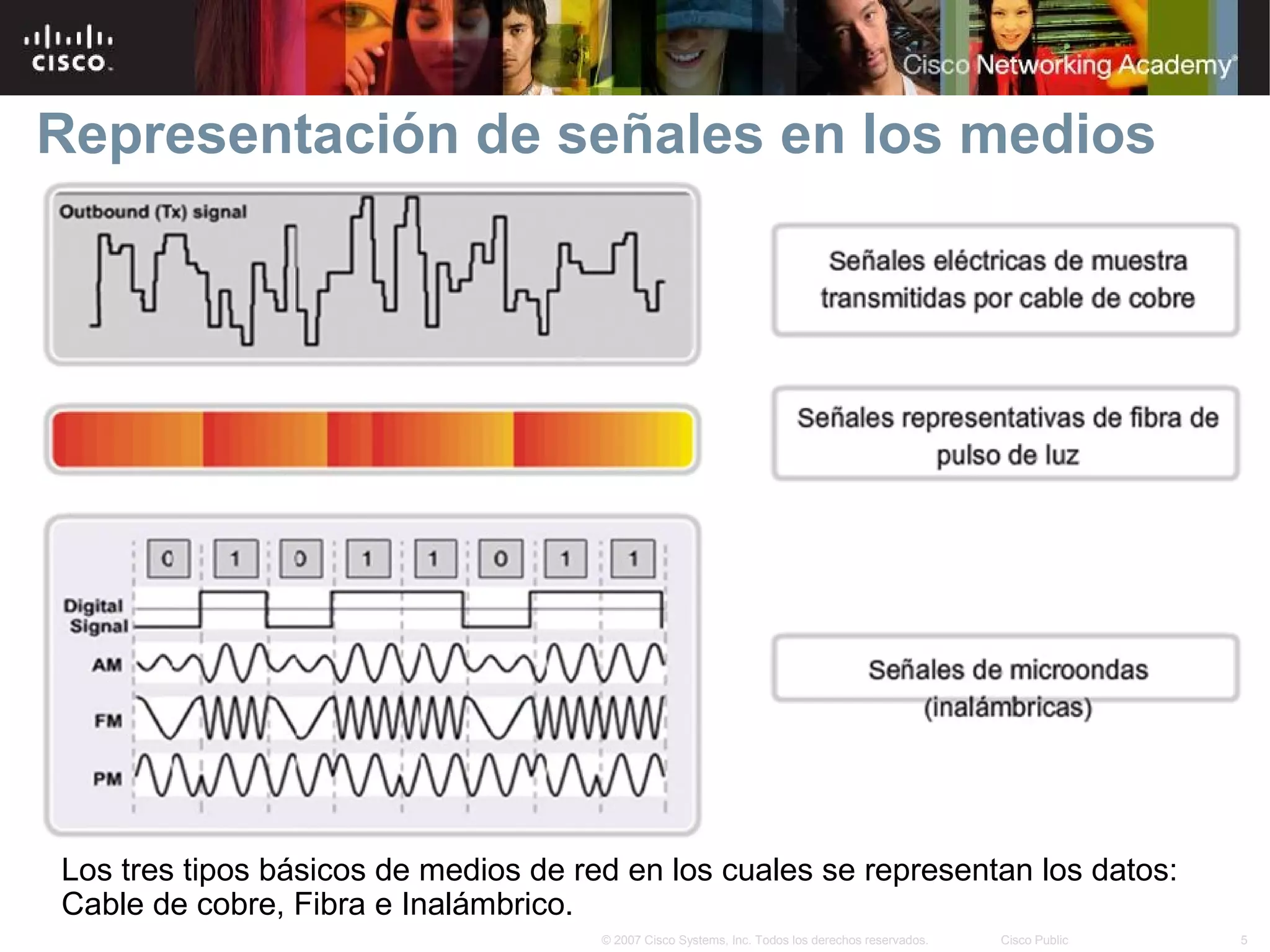

Representación de señales en los medios

Los tres tipos básicos de medios de red en los cuales se representan los datos:
Cable de cobre, Fibra e Inalámbrico.

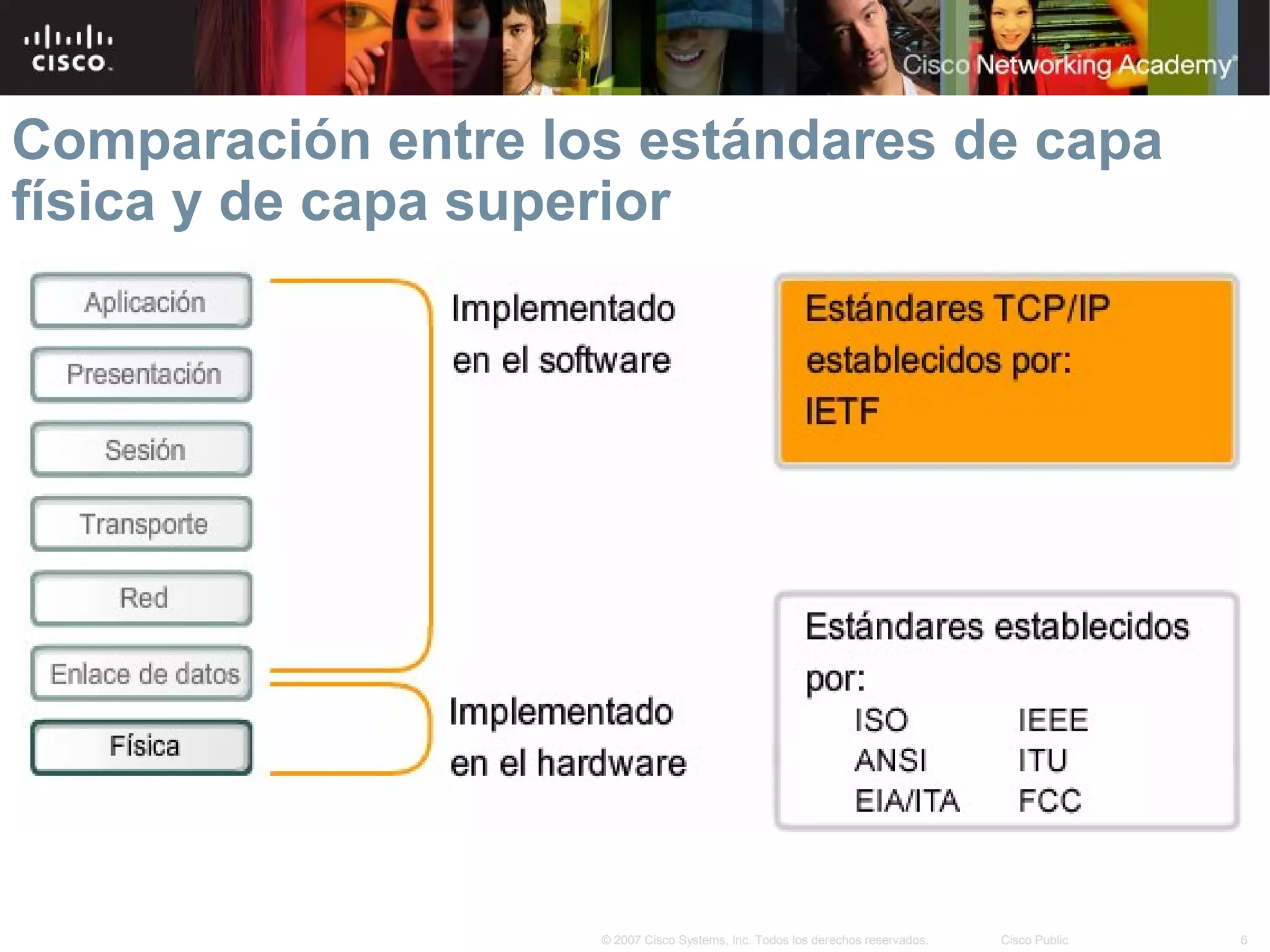

Comparación entre los estándares de capa
física y de capa superior

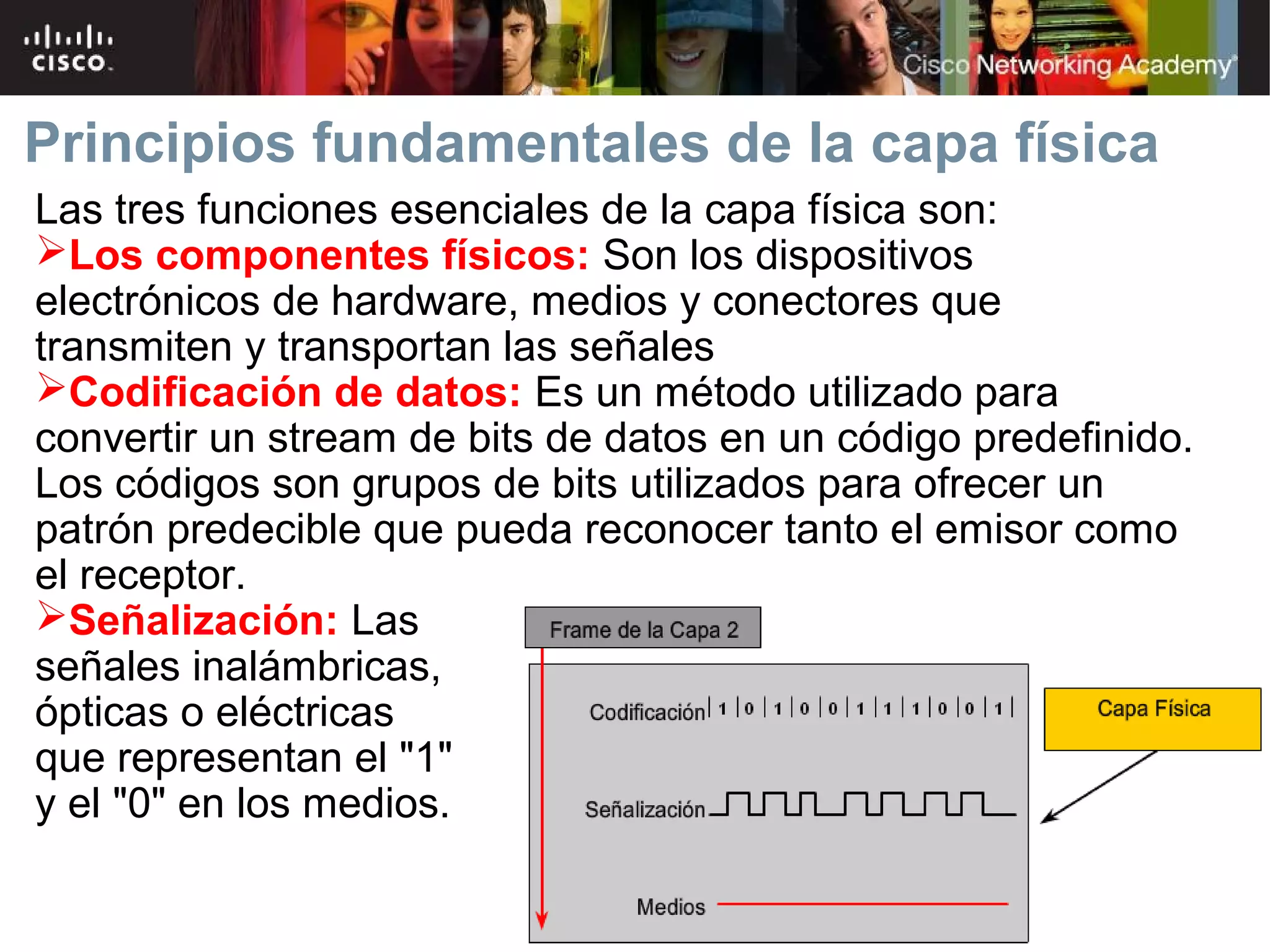

Principios fundamentales de la capa física
Las tres funciones esenciales de la capa física son:
Los componentes físicos: Son los dispositivos
electrónicos de hardware, medios y conectores que
transmiten y transportan las señales
Codificación de datos: Es un método utilizado para
convertir un stream de bits de datos en un código predefinido.
Los códigos son grupos de bits utilizados para ofrecer un
patrón predecible que pueda reconocer tanto el emisor como
el receptor.
Señalización: Las
señales inalámbricas,
ópticas o eléctricas
que representan el "1"
y el "0" en los medios.

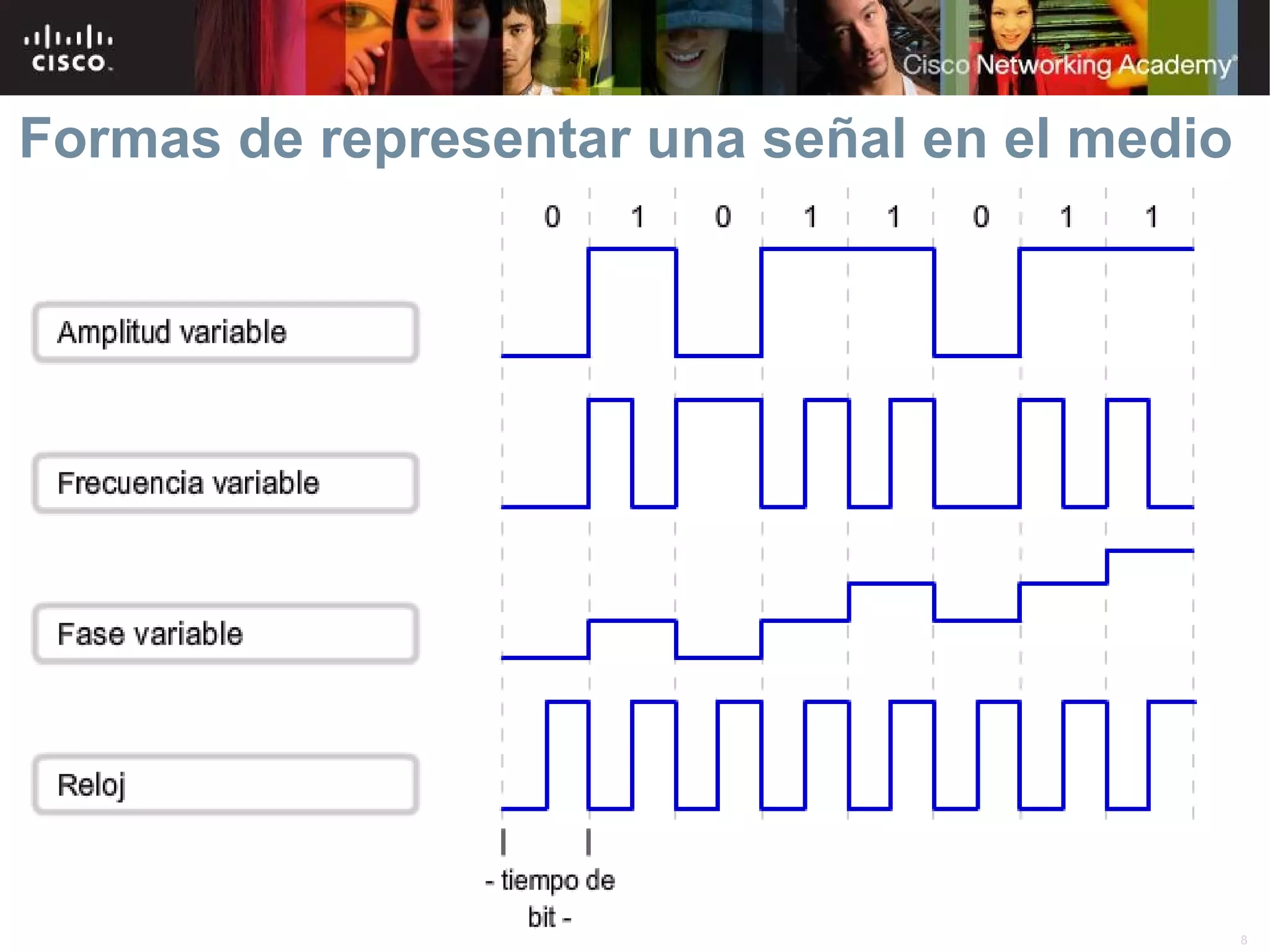

Formas de representar una señal en el medio

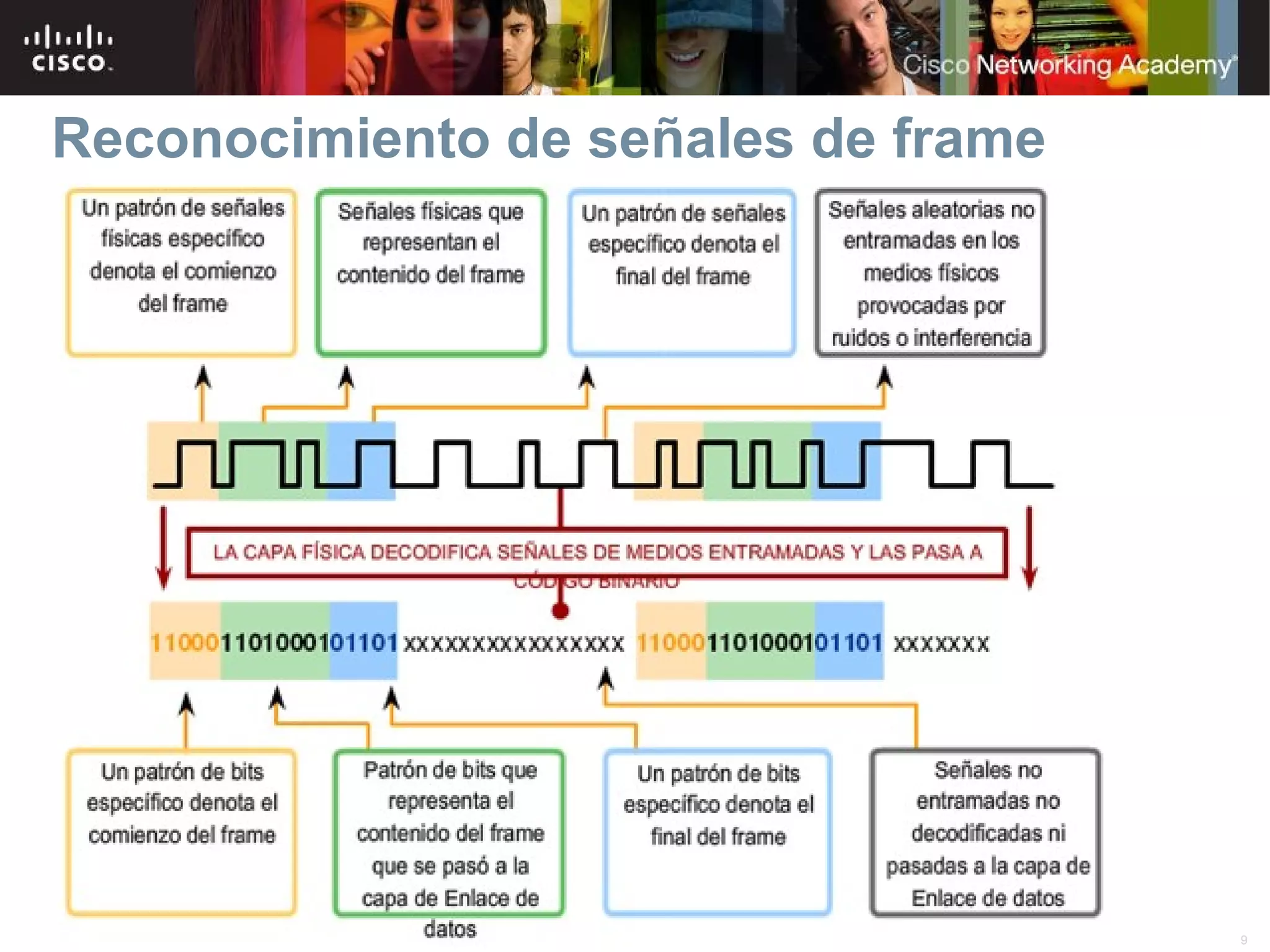

Reconocimiento de señales de frame

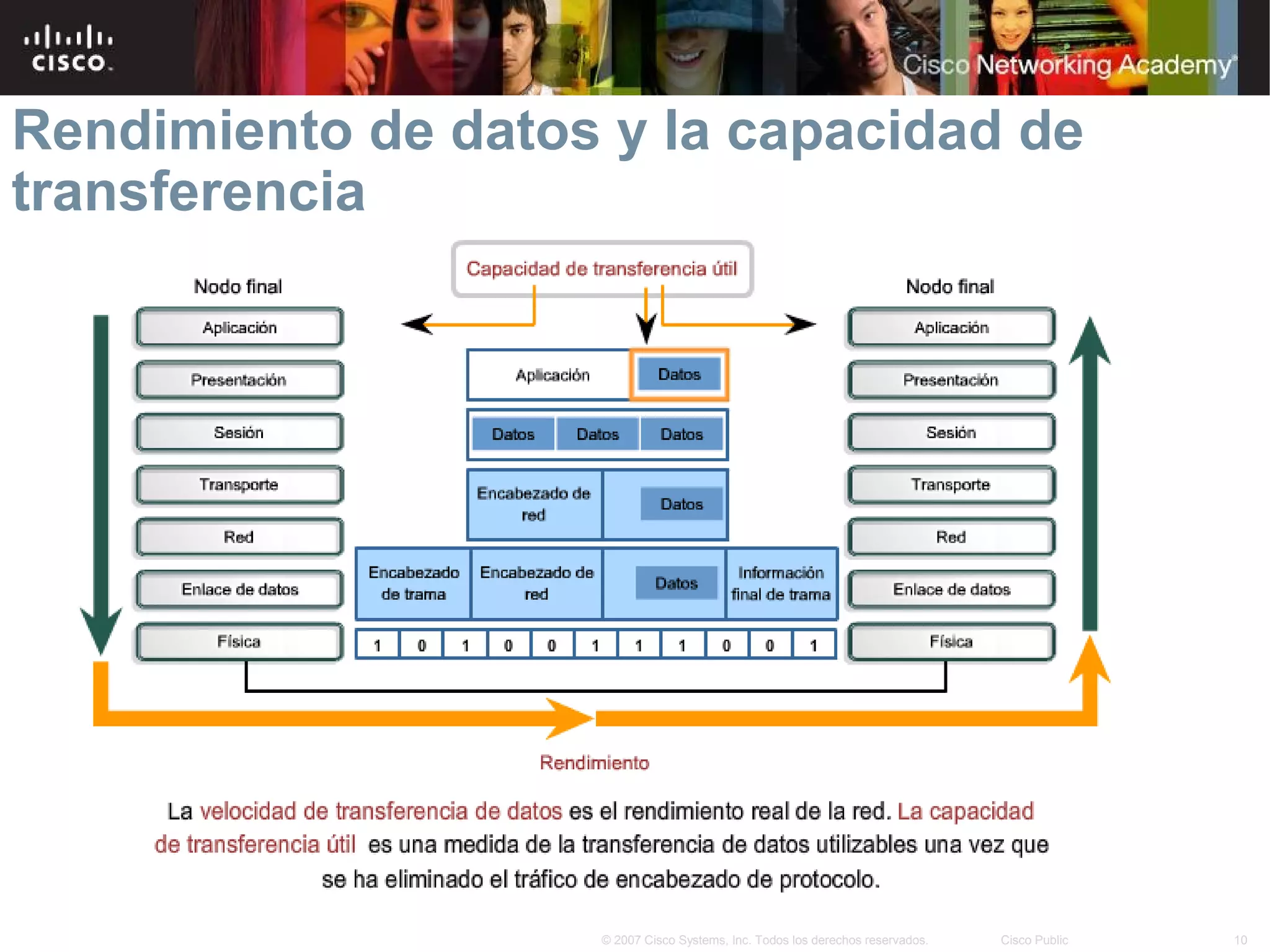

Rendimiento de datos y la capacidad de
transferencia

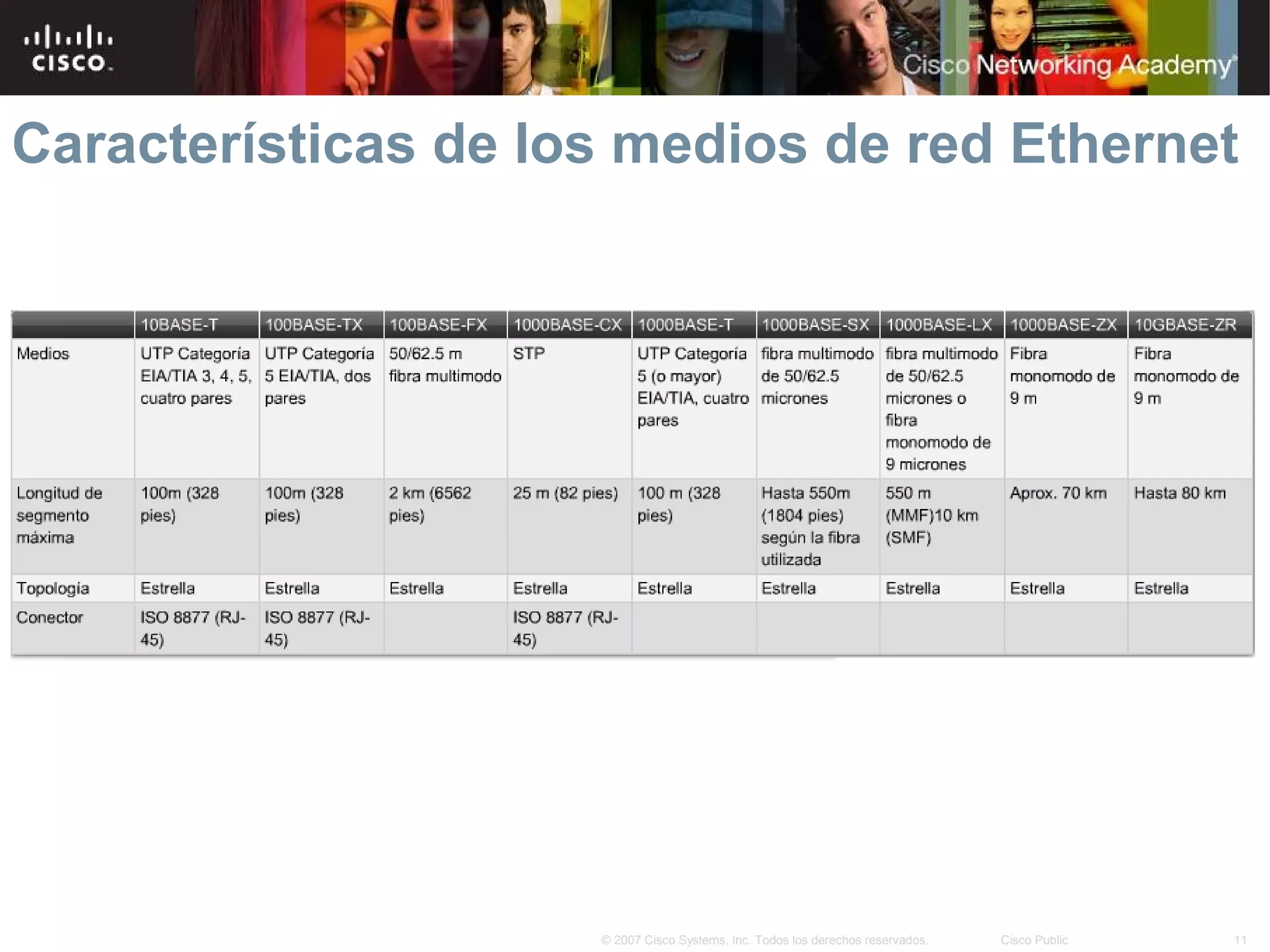

Características de los medios de red Ethernet

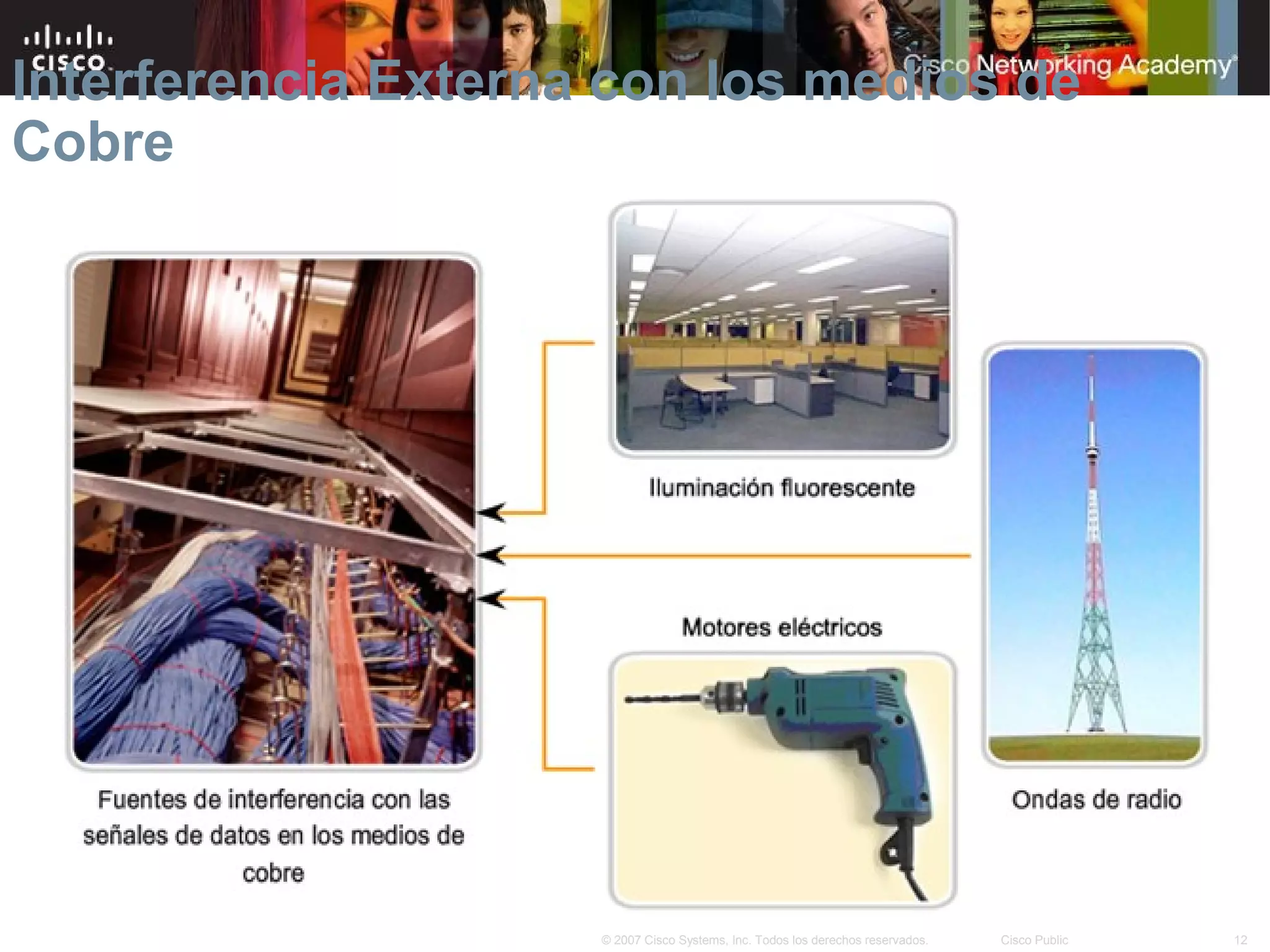

Interferencia Externa con los medios de
Cobre

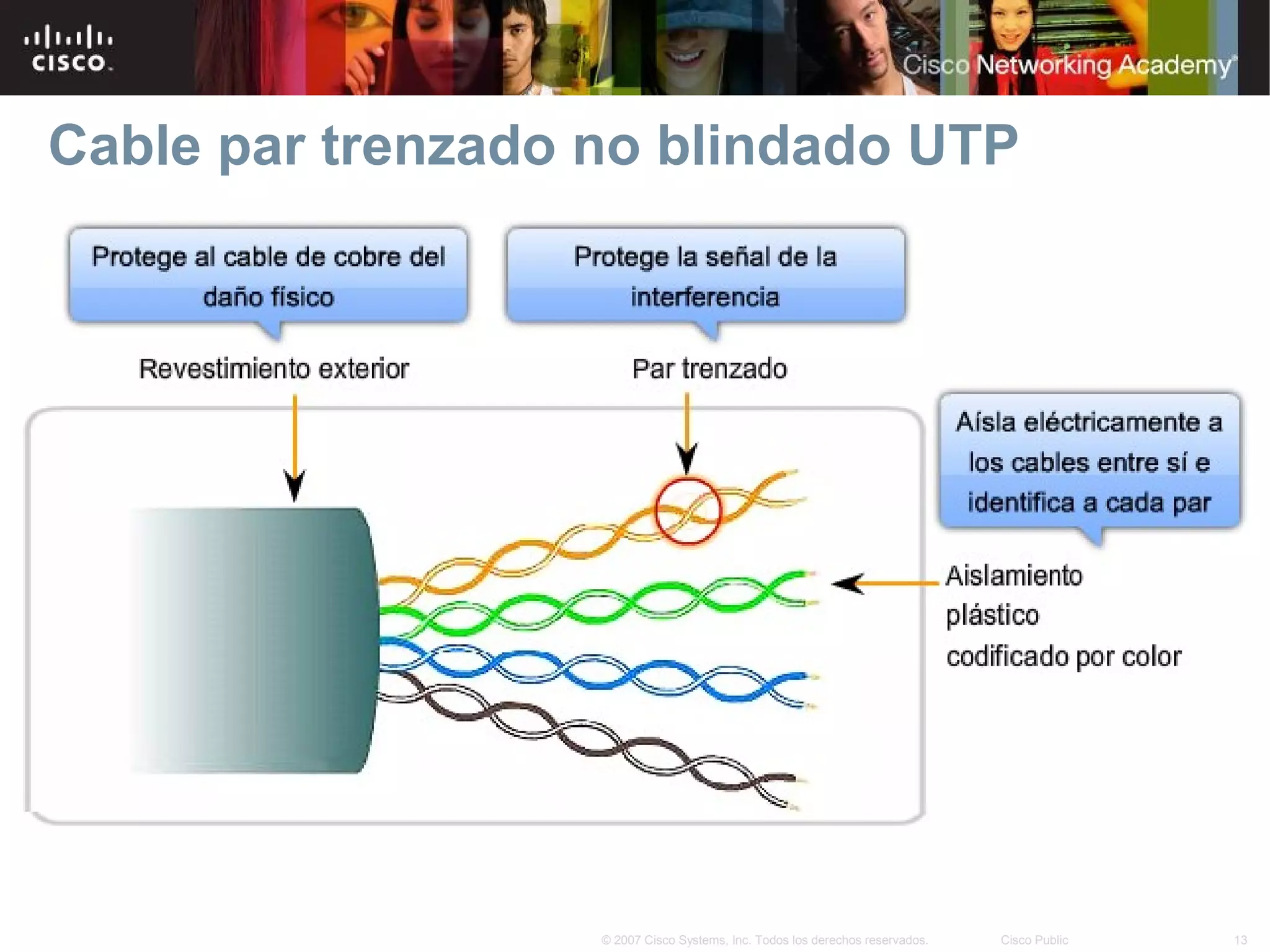

Cable par trenzado no blindado UTP

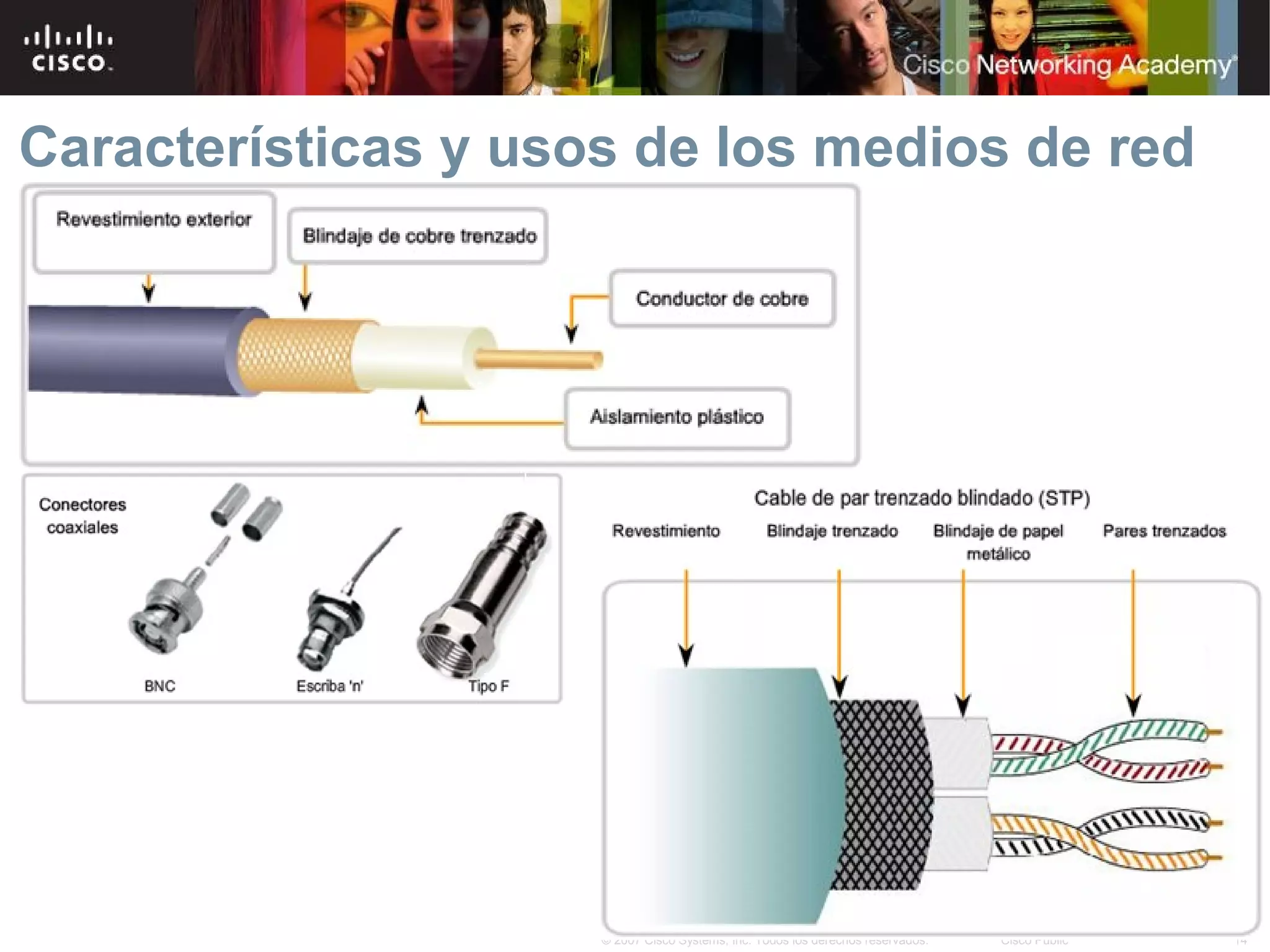

Características y usos de los medios de red

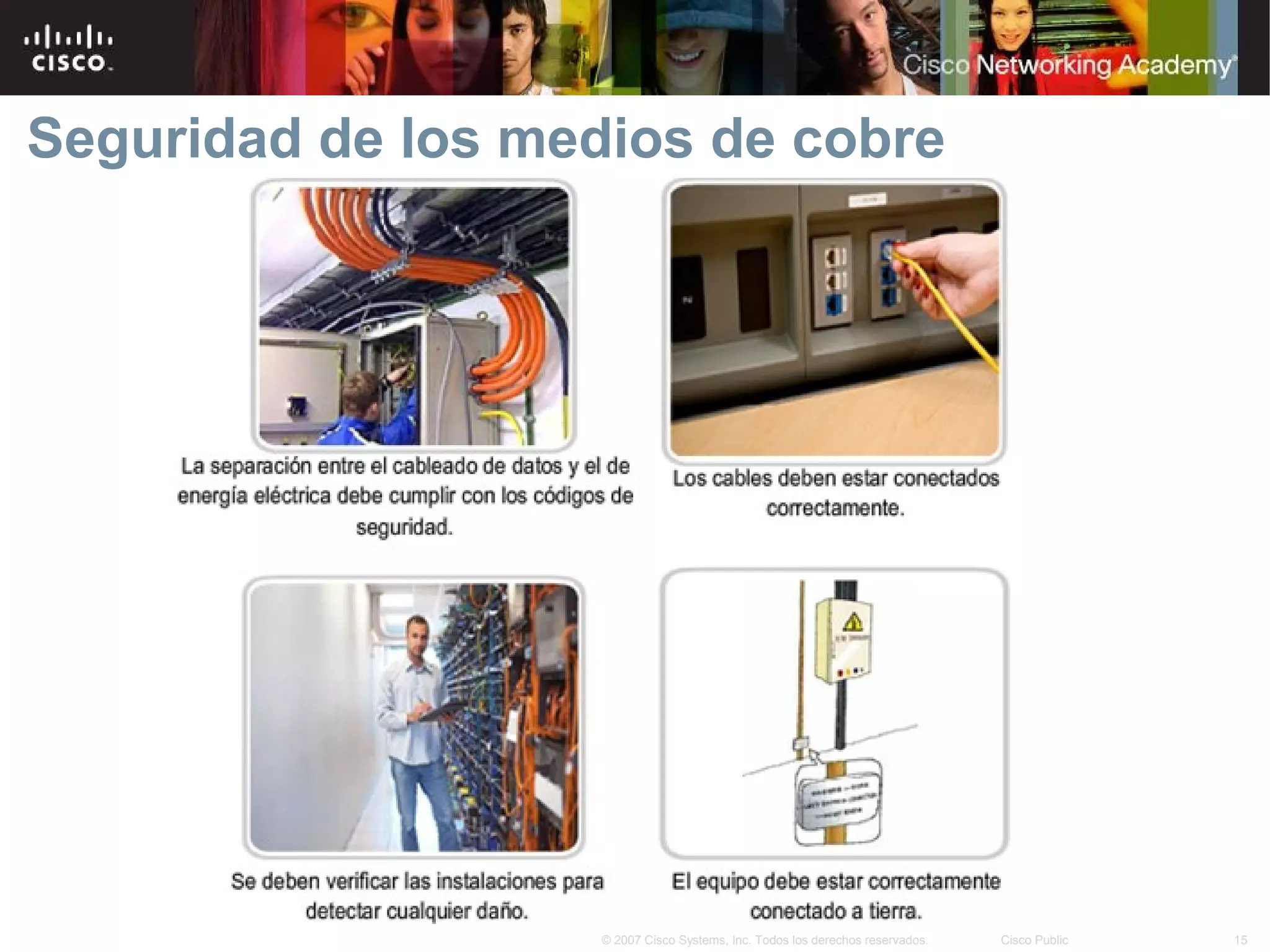

Seguridad de los medios de cobre

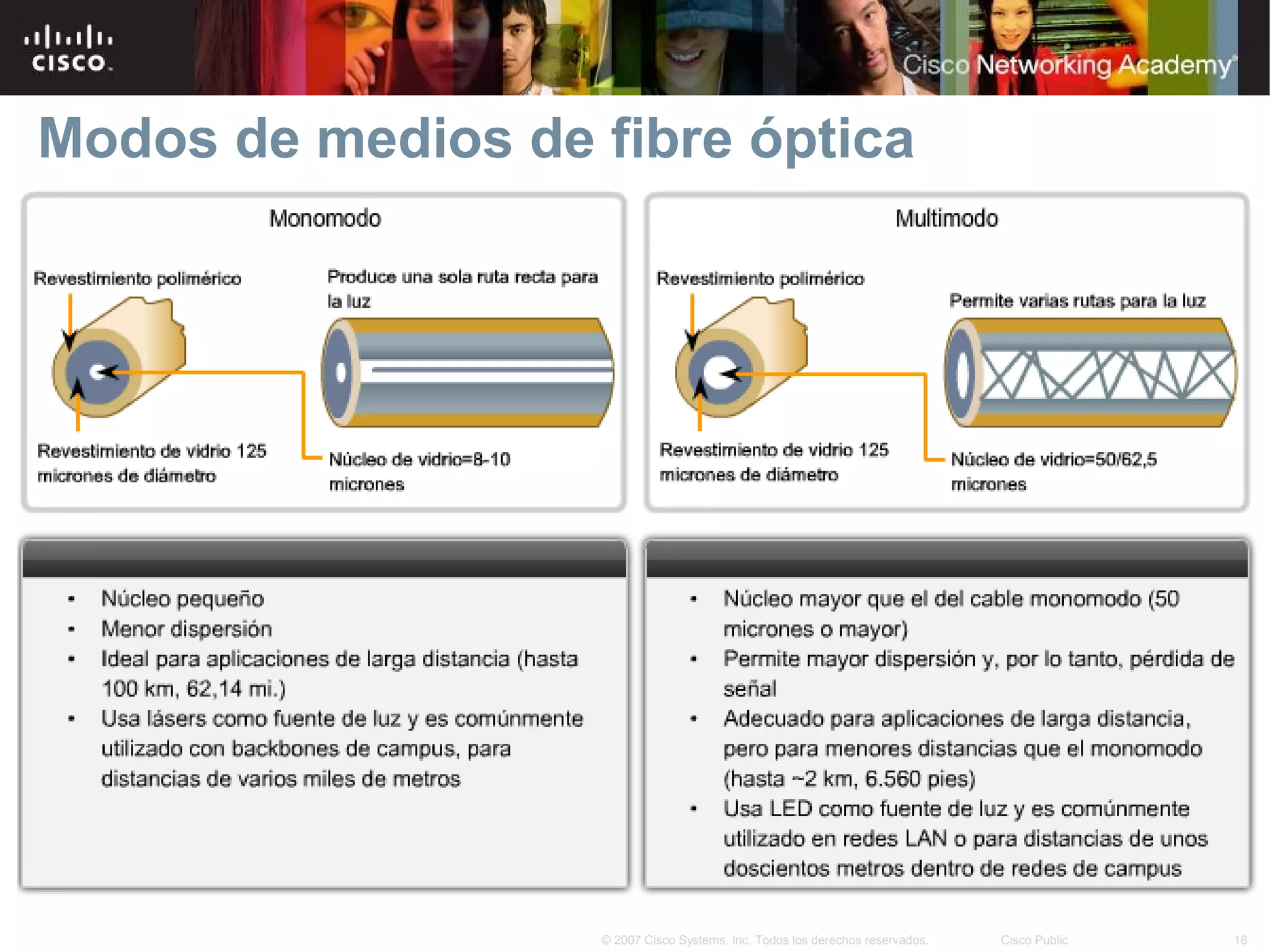

Modos de medios de fibre óptica

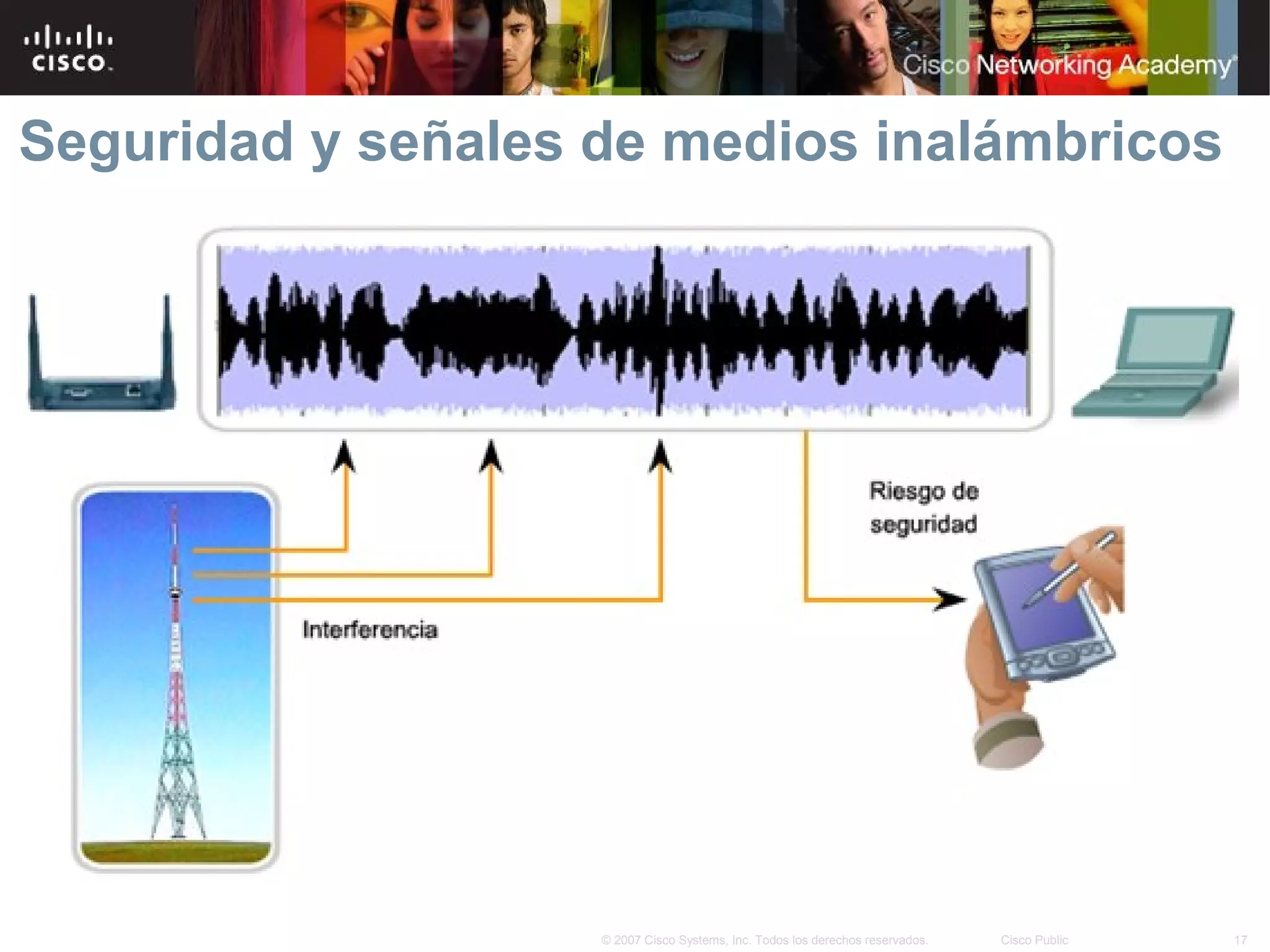

Seguridad y señales de medios inalámbricos

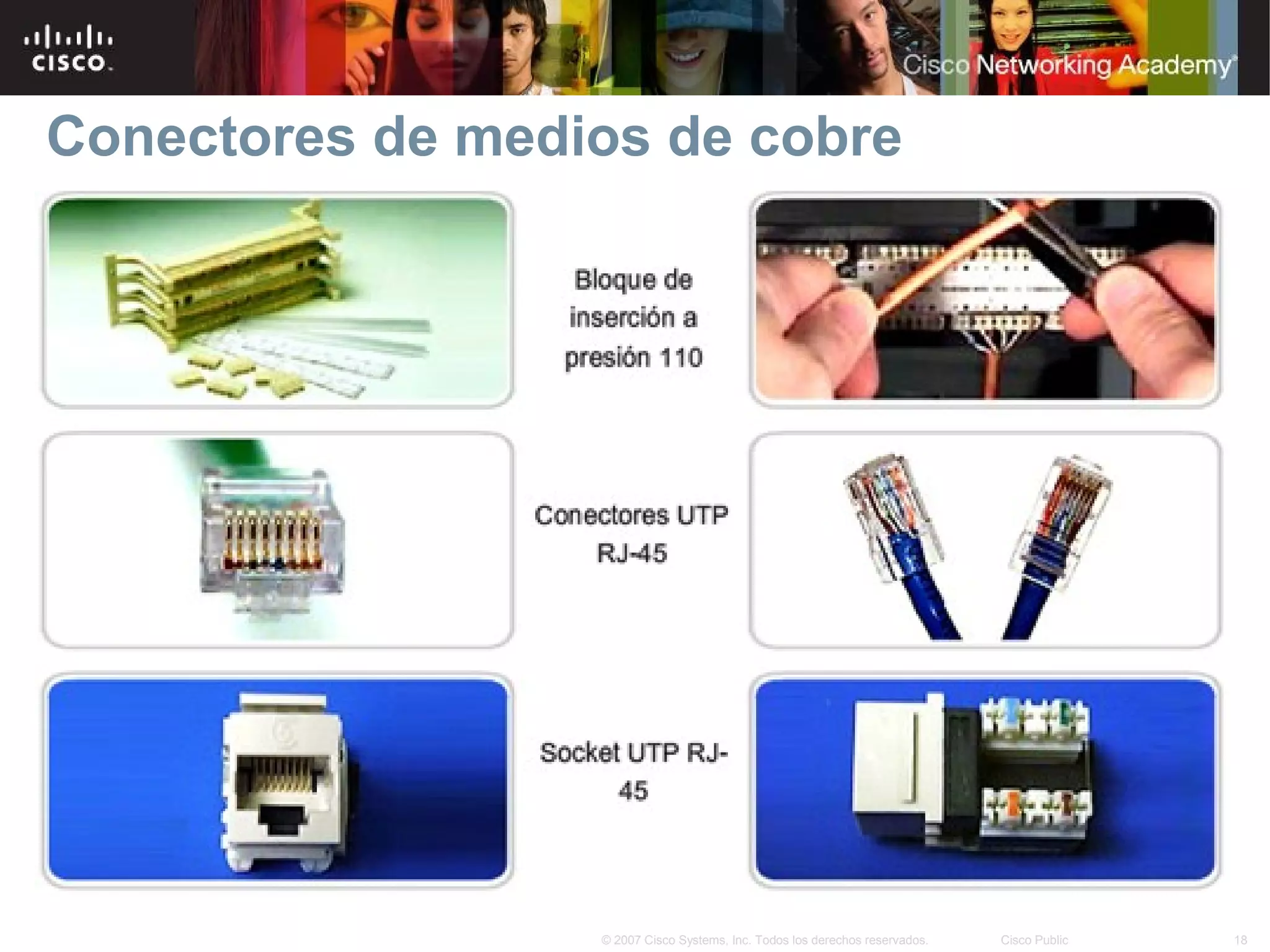

Conectores de medios de cobre
