Este documento describe diferentes tipos de medidores de nivel para líquidos y sólidos. Explica que el nivel se refiere a la altura de un líquido o sólido contenido en un recipiente. Luego detalla varios métodos para medir el nivel, incluyendo medidores de nivel tubular, de flotador, de presión diferencial, por ultrasonido, radar y más. Finalmente, concluye que estos instrumentos son indispensables para la industria y que el documento proporciona conocimientos básicos sobre cómo seleccionar el mé

1. MEDIDORES DE NIVEL CECILIA MORENO LEON CECILIAMORENO TORRES JULIO DANIEL MELENDEZ RAZO http://www.cosmos.com.mx/ultra/28012/medidores.jpg(consulta 02/Sep/10)

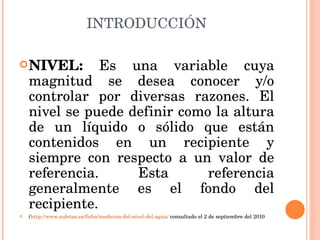

2. INTRODUCCIÓN NIVEL: Es una variable cuya magnitud se desea conocer y/o controlar por diversas razones. El nivel se puede definir como la altura de un líquido o sólido que están contenidos en un recipiente y siempre con respecto a un valor de referencia. Esta referencia generalmente es el fondo del recipiente. ( http://www.xuletas.es/ficha/medicion-del-nivel-del-agua/ consultado el 2 de septiembre del 2010

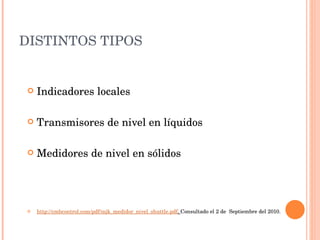

3. DISTINTOS TIPOS Indicadores locales Transmisores de nivel en líquidos Medidores de nivel en sólidos http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

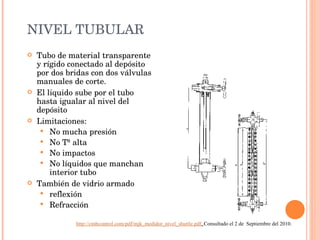

4. NIVEL TUBULAR Tubo de material transparente y rígido conectado al depósito por dos bridas con dos válvulas manuales de corte. El liquido sube por el tubo hasta igualar al nivel del depósito Limitaciones: No mucha presión No Tª alta No impactos No líquidos que manchan interior tubo También de vidrio armado reflexión Refracción http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

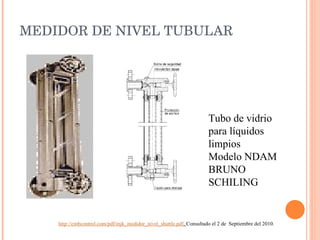

5. MEDIDOR DE NIVEL TUBULAR Tubo de vidrio para líquidos limpios Modelo NDAM BRUNO SCHILING http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

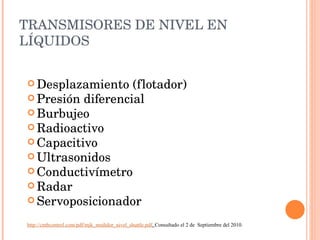

6. TRANSMISORES DE NIVEL EN LÍQUIDOS Desplazamiento (flotador) Presión diferencial Burbujeo Radioactivo Capacitivo Ultrasonidos Conductivímetro Radar Servoposicionador http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

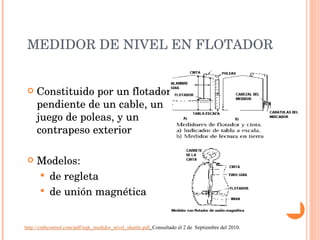

7. MEDIDOR DE NIVEL EN FLOTADOR Constituido por un flotador pendiente de un cable, un juego de poleas, y un contrapeso exterior Modelos: de regleta de unión magnética http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

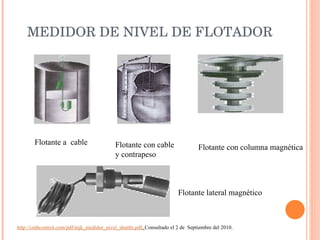

8. MEDIDOR DE NIVEL DE FLOTADOR Flotante a cable Flotante lateral magnético Flotante con columna magnética Flotante con cable y contrapeso http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

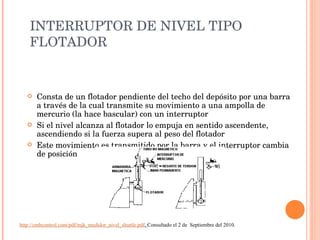

9. INTERRUPTOR DE NIVEL TIPO FLOTADOR Consta de un flotador pendiente del techo del depósito por una barra a través de la cual transmite su movimiento a una ampolla de mercurio (la hace bascular) con un interruptor Si el nivel alcanza al flotador lo empuja en sentido ascendente, ascendiendo si la fuerza supera al peso del flotador Este movimiento es transmitido por la barra y el interruptor cambia de posición http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

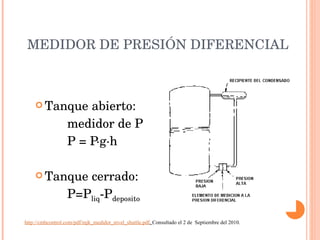

10. MEDIDOR DE PRESIÓN DIFERENCIAL Tanque abierto: medidor de P P =  ·g·h Tanque cerrado: P=P liq -P deposito http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

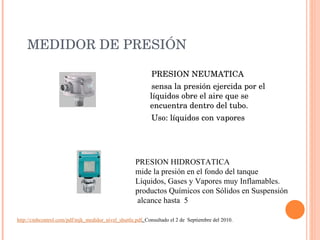

11. MEDIDOR DE PRESIÓN PRESION NEUMATICA sensa la presión ejercida por el líquidos obre el aire que se encuentra dentro del tubo. Uso: líquidos con vapores PRESION HIDROSTATICA mide la presión en el fondo del tanque Líquidos, Gases y Vapores muy Inflamables. productos Químicos con Sólidos en Suspensión alcance hasta 5 http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

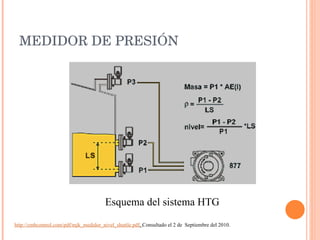

12. MEDIDOR DE PRESIÓN Esquema del sistema HTG http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

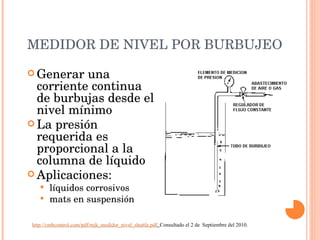

13. MEDIDOR DE NIVEL POR BURBUJEO Generar una corriente continua de burbujas desde el nivel mínimo La presión requerida es proporcional a la columna de líquido Aplicaciones: líquidos corrosivos mats en suspensión http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

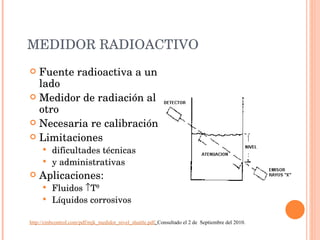

14. MEDIDOR RADIOACTIVO Fuente radioactiva a un lado Medidor de radiación al otro Necesaria re calibración Limitaciones dificultades técnicas y administrativas Aplicaciones: Fluidos  Tª Líquidos corrosivos http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

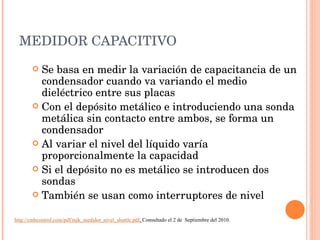

15. MEDIDOR CAPACITIVO Se basa en medir la variación de capacitancia de un condensador cuando va variando el medio dieléctrico entre sus placas Con el depósito metálico e introduciendo una sonda metálica sin contacto entre ambos, se forma un condensador Al variar el nivel del líquido varía proporcionalmente la capacidad Si el depósito no es metálico se introducen dos sondas También se usan como interruptores de nivel http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

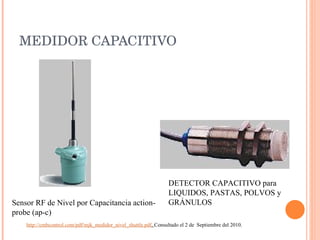

16. MEDIDOR CAPACITIVO Sensor RF de Nivel por Capacitancia action-probe (ap-c) DETECTOR CAPACITIVO para LIQUIDOS, PASTAS, POLVOS y GRÁNULOS http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

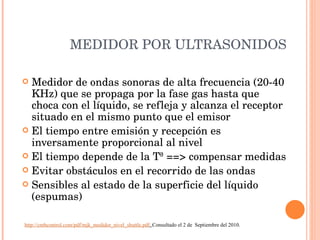

17. MEDIDOR POR ULTRASONIDOS Medidor de ondas sonoras de alta frecuencia (20-40 KHz) que se propaga por la fase gas hasta que choca con el líquido, se refleja y alcanza el receptor situado en el mismo punto que el emisor El tiempo entre emisión y recepción es inversamente proporcional al nivel El tiempo depende de la Tª ==> compensar medidas Evitar obstáculos en el recorrido de las ondas Sensibles al estado de la superficie del líquido (espumas) http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

18. MEDIDOR POR ULTRASONIDOS Transmisor hidra-wave Sensor por ultrasonidos Ultrasónico P+F Ultrasónico Probe http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

19. MEDIDOR DE TIPO CONDUCTIVÍMETRO Sonda con dos electrodos. El líquido cierra un circuito eléctrico y se conmuta un contacto Aplicaciones: interruptores de nivel en líquidos conductores http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

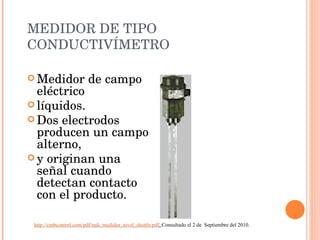

20. MEDIDOR DE TIPO CONDUCTIVÍMETRO Medidor de campo eléctrico líquidos. Dos electrodos producen un campo alterno, y originan una señal cuando detectan contacto con el producto. http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

21. SISTEMAS DE RADAR No necesitan contacto No elementos móviles Aplicaciones Viscosos (asfaltos) Movimiento (barcos ) Rango : 40 m Precisión: 2 mm. http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

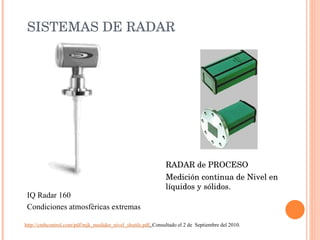

22. SISTEMAS DE RADAR RADAR de PROCESO Medición continua de Nivel en líquidos y sólidos. IQ Radar 160 Condiciones atmosféricas extremas http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

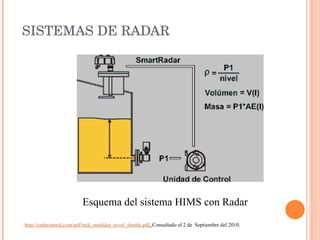

23. SISTEMAS DE RADAR Esquema del sistema HIMS con Radar http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

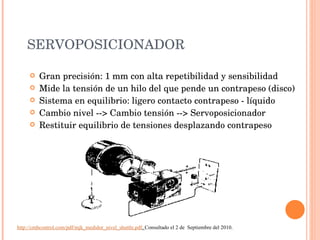

24. SERVOPOSICIONADOR Gran precisión: 1 mm con alta repetibilidad y sensibilidad Mide la tensión de un hilo del que pende un contrapeso (disco) Sistema en equilibrio: ligero contacto contrapeso - líquido Cambio nivel --> Cambio tensión --> Servoposicionador Restituir equilibrio de tensiones desplazando contrapeso http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

25. SERVOPOSICIONADOR Esquema del sistema HIMS con Servo http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

26. SERVOPOSICIONADOR Medición de interfaz mediante un Servo http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

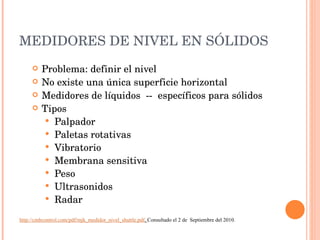

27. MEDIDORES DE NIVEL EN SÓLIDOS Problema: definir el nivel No existe una única superficie horizontal Medidores de líquidos -- específicos para sólidos Tipos Palpador Paletas rotativas Vibratorio Membrana sensitiva Peso Ultrasonidos Radar http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

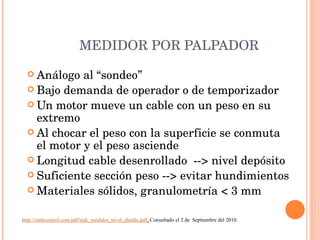

28. MEDIDOR POR PALPADOR Análogo al “sondeo” Bajo demanda de operador o de temporizador Un motor mueve un cable con un peso en su extremo Al chocar el peso con la superficie se conmuta el motor y el peso asciende Longitud cable desenrollado --> nivel depósito Suficiente sección peso --> evitar hundimientos Materiales sólidos, granulometría < 3 mm http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

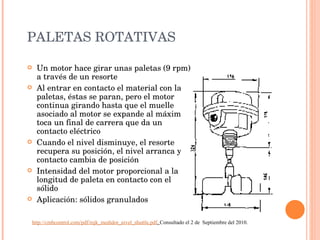

29. PALETAS ROTATIVAS Un motor hace girar unas paletas (9 rpm) a través de un resorte Al entrar en contacto el material con las paletas, éstas se paran, pero el motor continua girando hasta que el muelle asociado al motor se expande al máximo y toca un final de carrera que da un contacto eléctrico Cuando el nivel disminuye, el resorte recupera su posición, el nivel arranca y el contacto cambia de posición Intensidad del motor proporcional a la longitud de paleta en contacto con el sólido Aplicación: sólidos granulados http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

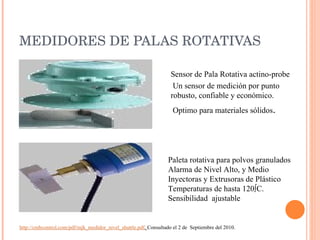

30. MEDIDORES DE PALAS ROTATIVAS Sensor de Pala Rotativa actino-probe Un sensor de medición por punto robusto, confiable y económico. Optimo para materiales sólidos . Paleta rotativa para polvos granulados Alarma de Nivel Alto, y Medio Inyectoras y Extrusoras de Plástico Temperaturas de hasta 120ºC. Sensibilidad ajustable http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

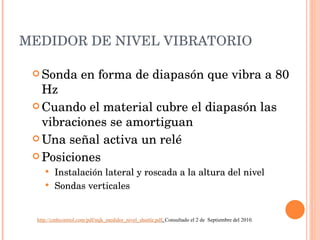

31. MEDIDOR DE NIVEL VIBRATORIO Sonda en forma de diapasón que vibra a 80 Hz Cuando el material cubre el diapasón las vibraciones se amortiguan Una señal activa un relé Posiciones Instalación lateral y roscada a la altura del nivel Sondas verticales http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

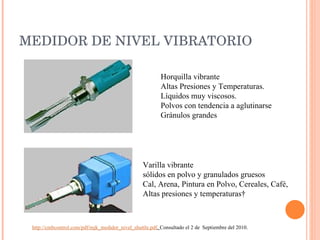

32. MEDIDOR DE NIVEL VIBRATORIO Horquilla vibrante Altas Presiones y Temperaturas. Líquidos muy viscosos. Polvos con tendencia a aglutinarse Gránulos grandes Varilla vibrante sólidos en polvo y granulados gruesos Cal, Arena, Pintura en Polvo, Cereales, Café, Altas presiones y temperaturas http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

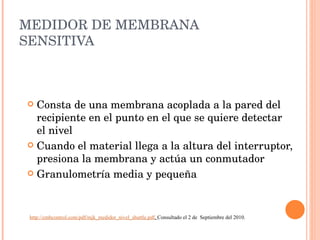

33. MEDIDOR DE MEMBRANA SENSITIVA Consta de una membrana acoplada a la pared del recipiente en el punto en el que se quiere detectar el nivel Cuando el material llega a la altura del interruptor, presiona la membrana y actúa un conmutador Granulometría media y pequeña http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

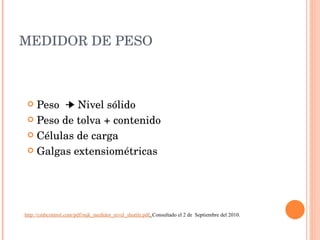

34. MEDIDOR DE PESO Peso  Nivel sólido Peso de tolva + contenido Células de carga Galgas extensiométricas http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

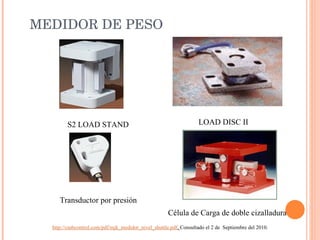

35. MEDIDOR DE PESO Transductor por presión S2 LOAD STAND LOAD DISC II Célula de Carga de doble cizalladura http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

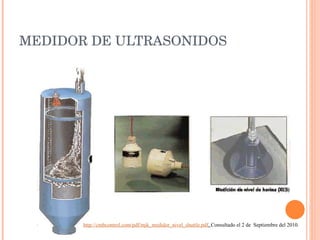

36. MEDIDOR DE ULTRASONIDOS http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf . Consultado el 2 de Septiembre del 2010.

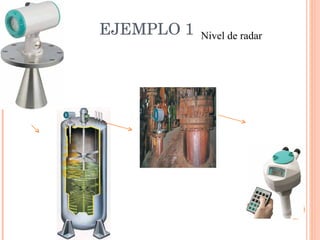

37. EJEMPLO 1 Nivel de radar

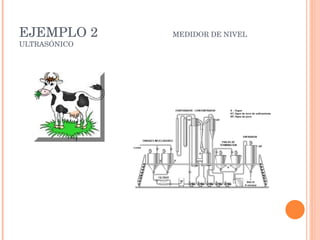

38. EJEMPLO 2 MEDIDOR DE NIVEL ULTRASÓNICO

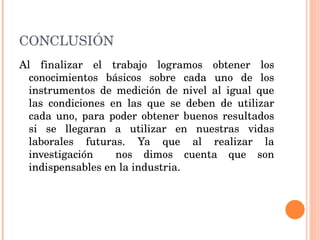

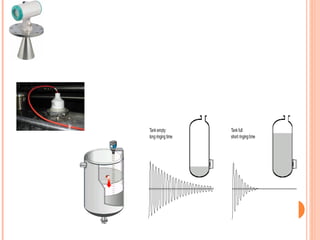

40. CONCLUSIÓN Al finalizar el trabajo logramos obtener los conocimientos básicos sobre cada uno de los instrumentos de medición de nivel al igual que las condiciones en las que se deben de utilizar cada uno, para poder obtener buenos resultados si se llegaran a utilizar en nuestras vidas laborales futuras. Ya que al realizar la investigación nos dimos cuenta que son indispensables en la industria.

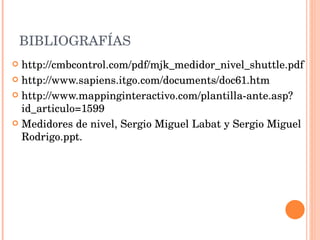

41. BIBLIOGRAFÍAS http://cmbcontrol.com/pdf/mjk_medidor_nivel_shuttle.pdf http://www.sapiens.itgo.com/documents/doc61.htm http://www.mappinginteractivo.com/plantilla-ante.asp?id_articulo=1599 Medidores de nivel, Sergio Miguel Labat y Sergio Miguel Rodrigo.ppt.
