1. UNIVERSIDAD ESTATAL DE BOLIVAR
FACULTAD DE CIENCIAS ADMINISTRATIVAS
,GESTION EMPRESARIAL E INFORMATICA
ESCUELA DE SISTEMAS
CARRERA: Ingeniería en Sistemas Computacionales
ASIGNATURA: Electrónica Básica
DOCENTE : Ing , Roberto Rodríguez
DICENTE: Jessika Rivera
NIVEL : Cuarto Ciclo
TEMA: Fritzing
ENERO DEL 2013

2. INDICE
INTRODUCCION
DEFINICION
 INTERFAZ DE USUARIO DE FRITZING
 TIPOS DE VISTAS
VENTANAS DE INICIO
APLICACION
PROCESO DE CARGA DEL SOFTWARE
 VENTAJAS
 DESVENTAJAS
BIBLIOGRAFIA

3. INTRODUCCION
Fritzing fue creado bajo los principios de Processing y Arduino, y permite a
los diseñadores, artistas, investigadores y aficionados documentar sus
prototipos basados en Arduino y crear esquemas de circuitos impresos para
su posterior fabricación. Además cuenta con un sitio web complementario
que ayuda a compartir y discutir bosquejos y experiencias y a reducir los
costos de fabricación.
Processing es un lenguaje de programación y entorno de desarrollo
integrado de código abierto basado en Java, de fácil utilización, y que sirve
como medio para la enseñanza y producción de proyectos multimedia e
interactivos de diseño digital. Fue iniciado por Ben Fry y Casey Reas a partir
de reflexiones en el Aesthetics and Computation Group del MIT Media Lab
dirigido por John Maeda.
Processing es desarrollado por artistas y diseñadores como una herramienta
alternativa al software propietario. Puede ser utilizado tanto para
aplicaciones locales así como aplicaciones para la web (Applets).
Arduino es una plataforma de hardware libre, basada en una placa con un
microcontrolador y un entorno de desarrollo, diseñada para facilitar el uso
de la electrónica en proyectos multidisciplinares.

4. DEFINICION
Fritzing es un programa de automatización de diseño electrónico libre que
busca ayudar a diseñadores y artistas para que puedan pasar de prototipos
usando, por ejemplo, placas de pruebas a productos finales.
Este software cuenta con una interfaz dinámica , con un sitio web en el que
está involucrada una gran comunidad con el propósito de compartir
experiencias y fomentar la participación de novatos y expertos alrededor
del mundo de la electrónica.
Pagina Oficial de Fritzing: www.fritzing.org

5. Protoboard (Placa de PCB (Printed Circuit
Prototipos ) Esquema
Board)

6. INTERFAZ DE USUARIO DE FRITZING
Fritzing presenta una interfaz fácil de usar para un flujo de trabajo rápido y fácil.
Sus secciones incluyen el medio ambiente:
 La vista del proyecto - es que un circuito electrónico virtual está construido y
editado en placa, esquema o vista PCB.
 La paleta de Windows - incluye la Biblioteca de la Parte, Inspector de la
Parte, Undo History y Navigator.
 El Creador Parte -. es una herramienta para modificar las partes o crear
nuevas piezas para Fritzing(para abrir el Creador de pieza, seleccione la parte>
Nuevo en el menú principal).

7. Tipos de Vistas
Vamos a explicar cada una de las tres vistas con las que cuenta el programa:
 La vista de Protoboard (Placa de Prototipos), esta vista está diseñada para
verse como un protoboard Real, colocando en ella los componentes y los
cables de conexiones.
La vista de Esquema, es la presentación de los componentes con sus
receptivas conexiones, con sus valores, tensiones, etc...
 La vista PCB (Printed Circuit Board), es la vista de la placa del circuito
impreso, preparada para soldar los componentes.

8. VENTANAS DE INICIO
Las ventanas de paleta provee partes, herramientas e información. Estas
pueden ser mostradas o escondidas a través de la sección Ventana de la barra
de menú. Estas incluyen:
• Intercambiador de vistas.-Permite cambiar entre las diferentes vistas del
proyecto.
• Librería de piezas.-Tiene una selección de partes electrónicas que se pueden
arrastrar y soltar directamente en la vista del proyecto. Las piezas están
dispuestas en contenedores. Fritzing viene con un contenedor base (o núcleo),
que muestra una buena colección de piezas, pero también permite crear
contenedores propios.

9. Pieza
Tiene las siguientes características:
Nuevo: Abre el Creador de Piezas.
Importar: Permite importar piezas a Fritzing.
Editar: Abre el Creador de Piezas y permite la edición de la pieza seleccionada en el
contenedor.
Exportar: Permite exportar la pieza seleccionada en el contenedor.
Remover: Borra la pieza seleccionada del contenedor.
Contenedor
Tiene las siguientes características:
Nuevo: Abre el un contenedor vacío.
Abrir: Permite abrir contenedores existentes en el sistema.
Abrir núcleo: Abre el contenedor núcleo.
Cerrar: Cierra en contenedor actual.
Guardar: Guarda el contenedor actual.
Guardar como: Guarda el contenedor actual como uno nuevo.
Exportar: Permite exportar el contenedor actual.
Renombrar: Cambia el nombre al contenedor actual.

10. Inspector de Piezas.-Muestra
información de la pieza
seleccionada (nombre, icono,
propiedades y etiquetas).
Algunos de estos datos, como
el nombre de la pieza o sus
propiedades, pueden ser
modificadas directamente a
través de esta ventana.
Creador de Piezas .-es una herramienta para modificar y crear nuevas piezas
para Fritzing, y tiene su ventana independiente. Las propiedades y los gráficos
de las piezas pueden ser editadas usando esta herramienta. Para abrir el
creador de piezas, seleccione desde la barra del menú:
“Pieza > Nuevo” o “Pieza > Editar”.

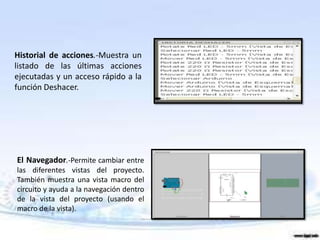

11. Historial de acciones.-Muestra un
listado de las últimas acciones
ejecutadas y un acceso rápido a la
función Deshacer.
El Navegador.-Permite cambiar entre
las diferentes vistas del proyecto.
También muestra una vista macro del
circuito y ayuda a la navegación dentro
de la vista del proyecto (usando el
macro de la vista).

12. ELECTRONICA
APLICACIONES
CIRCUITOS
ELECTRICOS
ROBOTICA

13. Para descargar el software debemos ingresar a esta pagina y escogemos la
segunda opción, y se descarga fácilmente.

14. PROCESO DE CARGA DEL SOFTWARE
Para iniciar el proceso de carga debemos copiar el software al escritorio de la pc
.

15. Luego pegamos en el escritorio el software

16. Acontinuacion damos click en extraer aqui

17. En esta figura podemos observar como se extrae la carpeta en el
escritorio

18. Despues vemos la carpeta que se extrajo en el escritorio con el nombre
fritzing .

19. Despues buscamos la aplicacion fritzing y hacemos chip en la aplicacion.

20. En la siguiente Figura nos presenta la ventana principal de fritzing.

21. En esta figura podemos observar la primera vista, protoboard o placa de
prototipos.

22. En esta figura podemos observar la segunda vista que es el esquema.

23. En esta figura podemos observar la tercera vista que es la PCB (Printed Circuit
Board)

24. En esta figura podemos observar la barra de trabajo y las opciones con las que
cuenta esta barra.

25. VENTAJAS
Una de las ventajas de este software es que es muy facil de manipularlo , el
desarrollo de esta herramienta permite a los usuarios documentar sus prototipos,
compartirlos con los demás, enseñar electrónica en el salón de clases, y crear un
diseño para la fabricación de circuitos impresos de manera profesional, en pocas
palabras desde cero hasta la manufactura.
 Ahora mismo es el mejor programa de diseño con Arduino en el mercado, sin
mencionar que es un Software Libre. Perfecto tanto para novatos como para
profesionales. Todo traducido en varios idiomas, entre ellos el español.

26. DESVENTAJA
 Aunque los proyectos van en perfecto detalle, aun no es posible la
simulación y comprobación de los circuitos. Para eso existen otros
programas, pero mucho menos trabajados respecto a los diseños.

27. BIBLIOGRAFIA:
www.fritzing.org
http://www.bilib.es/noticias/noticia/articulo/fritzing-herramienta-para-el-
diseno-electronic/
http://usuariodebian.blogspot.com/2012/12/fritzing-crear-y-simular-
circuitos.html
