Este documento presenta una introducción a EAGLE, un software de diseño de circuitos impresos. Explica que EAGLE incluye editores gráficos para diseñar esquemáticos y layouts de PCB. También cubre cómo crear un nuevo proyecto en EAGLE, agregar componentes a un esquemático, y pasar de un esquemático a un diseño de PCB usando la función de autoruteo.

1. Conceptos Básicos sobre EAGLE
Meneses-2013

2. EAGLE
 Easily
 Applicable
 Graphical
 Layout
 Editor
Esto significa algo así como:
Editor de Diseño Gráfico Fácilmente Aplicable

3. ¿Qué es EAGLE?
 Eagle es un paquete de diseño de PCB
(Printed Circuit Board = Tarjetas de
Circuito Impreso)
 Eagle incluye editores gráficos para el
diseño de los esquemáticos (planos) y
los layouts de las tarjetas (tanto para
las pistas como para el lado de los
componentes)

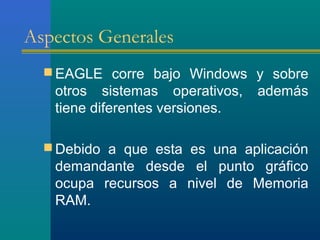

4. Aspectos Generales
 EAGLE corre bajo Windows y sobre
otros sistemas operativos, además
tiene diferentes versiones.
 Debido a que esta es una aplicación
demandante desde el punto gráfico
ocupa recursos a nivel de Memoria
RAM.

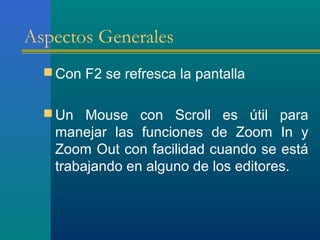

5. Aspectos Generales
 Con F2 se refresca la pantalla
 Un Mouse con Scroll es útil para
manejar las funciones de Zoom In y
Zoom Out con facilidad cuando se está
trabajando en alguno de los editores.

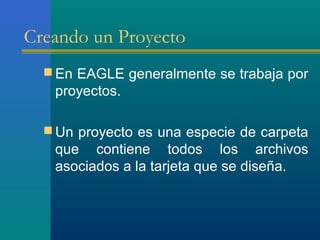

6. Creando un Proyecto
 En EAGLE generalmente se trabaja por
proyectos.
 Un proyecto es una especie de carpeta
que contiene todos los archivos
asociados a la tarjeta que se diseña.

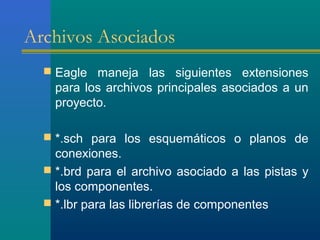

7. Archivos Asociados
 Eagle maneja las siguientes extensiones
para los archivos principales asociados a un
proyecto.
 *.sch para los esquemáticos o planos de
conexiones.
 *.brd para el archivo asociado a las pistas y
los componentes.
 *.lbr para las librerías de componentes

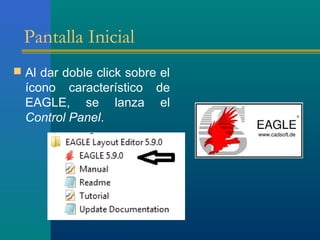

8. Pantalla Inicial
 Al dar doble click sobre el
ícono característico de
EAGLE, se lanza el
Control Panel.

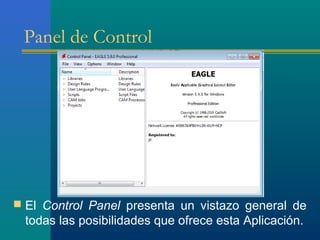

9. Panel de Control
 El Control Panel presenta un vistazo general de
todas las posibilidades que ofrece esta Aplicación.

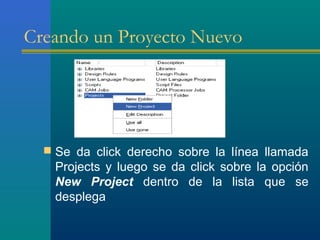

10. Creando un Proyecto Nuevo
 Se da click derecho sobre la línea llamada
Projects y luego se da click sobre la opción
New Project dentro de la lista que se
desplega

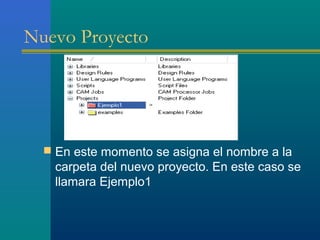

11. Nuevo Proyecto
 En este momento se asigna el nombre a la
carpeta del nuevo proyecto. En este caso se
llamara Ejemplo1

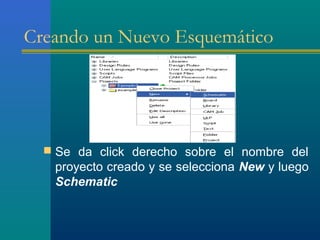

12. Creando un Nuevo Esquemático
 Se da click derecho sobre el nombre del
proyecto creado y se selecciona New y luego
Schematic

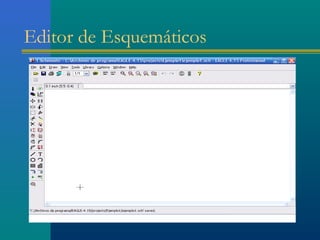

13. Editor de Esquemáticos

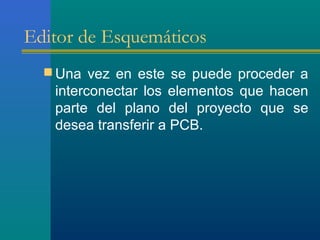

14. Editor de Esquemáticos
 Una vez en este se puede proceder a
interconectar los elementos que hacen
parte del plano del proyecto que se
desea transferir a PCB.

15. Algunos de los Iconos para el
Trabajo con Esquemáticos

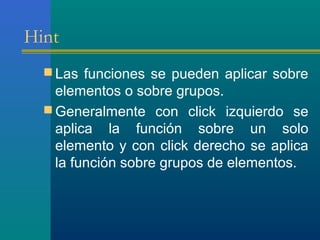

16. Hint
 Las funciones se pueden aplicar sobre
elementos o sobre grupos.
 Generalmente con click izquierdo se
aplica la función sobre un solo
elemento y con click derecho se aplica
la función sobre grupos de elementos.

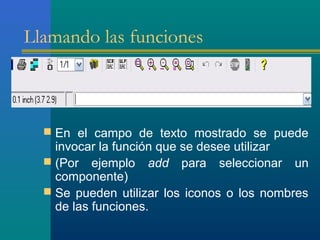

17. Llamando las funciones
 En el campo de texto mostrado se puede
invocar la función que se desee utilizar
 (Por ejemplo add para seleccionar un
componente)
 Se pueden utilizar los iconos o los nombres
de las funciones.

18. Agregando un Componente
 Podemos digitar add
y dar enter
 O podemos dar click
sobre el Icono Add

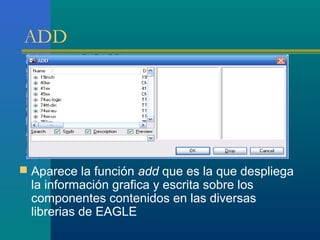

19. ADD
 Aparece la función add que es la que despliega
la información grafica y escrita sobre los
componentes contenidos en las diversas
librerias de EAGLE

20. Seleccionando un Marco o Frame
para el Plano
 Mediante la opción frames se puede
seleccionar un tipo de formato que sea del
gusto del diseñador para enmarcar su
proyecto

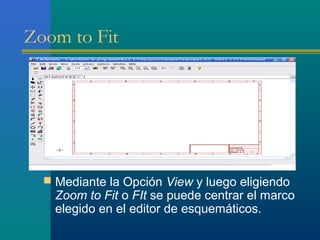

21. Zoom to Fit
 Mediante la Opción View y luego eligiendo
Zoom to Fit o FIt se puede centrar el marco
elegido en el editor de esquemáticos.

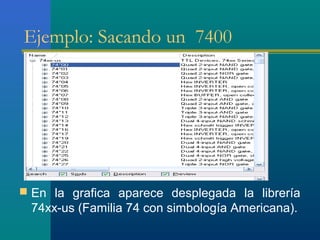

22. Ejemplo: Sacando un 7400
 En la grafica aparece desplegada la librería
74xx-us (Familia 74 con simbología Americana).

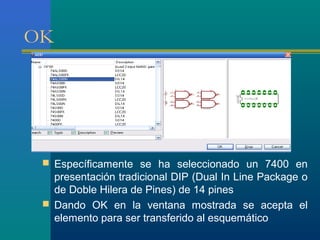

23. OK
 Específicamente se ha seleccionado un 7400 en
presentación tradicional DIP (Dual In Line Package o
de Doble Hilera de Pines) de 14 pines
 Dando OK en la ventana mostrada se acepta el
elemento para ser transferido al esquemático

24. STOP
 Luego de
Seleccionado el
elemento, se
depositará una
compuerta en el
esquemático cada
que se de un click.
 Se detiene esto
dando un click sobre
el icono STOP

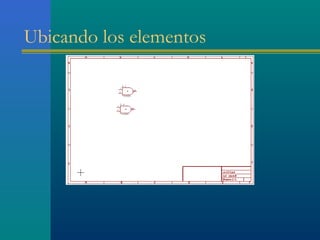

25. Ubicando los elementos

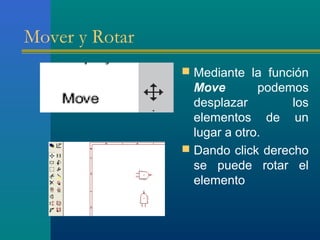

26. Mover y Rotar
 Mediante la función
Move podemos
desplazar los
elementos de un
lugar a otro.
 Dando click derecho
se puede rotar el
elemento

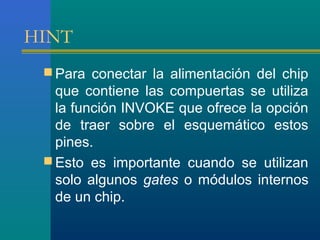

27. HINT
 Para conectar la alimentación del chip
que contiene las compuertas se utiliza
la función INVOKE que ofrece la opción
de traer sobre el esquemático estos
pines.
 Esto es importante cuando se utilizan
solo algunos gates o módulos internos
de un chip.

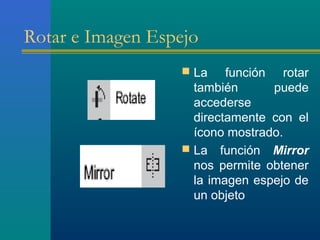

28. Rotar e Imagen Espejo
 La función rotar
también puede
accederse
directamente con el
ícono mostrado.
 La función Mirror
nos permite obtener
la imagen espejo de
un objeto

29. Borrar y Conectar
 Los íconos para estas
funciones tan básicas
aparecen aquí.
 Borrar es Delete
 Net sirve para dibujar una
conexión eléctrica. Ojo es
con este comando y NO
con Wire que se conectan
los componentes

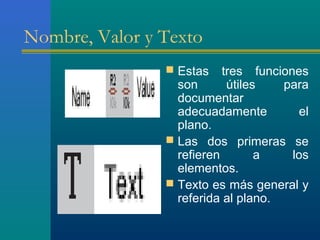

30. Nombre, Valor y Texto
 Estas tres funciones
son útiles para
documentar
adecuadamente el
plano.
 Las dos primeras se
refieren a los
elementos.
 Texto es más general y
referida al plano.

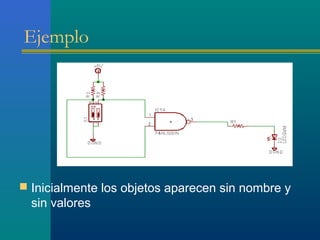

31. Ejemplo
 Inicialmente los objetos aparecen sin nombre y
sin valores

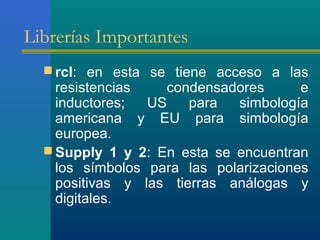

32. Librerías Importantes
 rcl: en esta se tiene acceso a las
resistencias condensadores e
inductores; US para simbología
americana y EU para simbología
europea.
 Supply 1 y 2: En esta se encuentran
los símbolos para las polarizaciones
positivas y las tierras análogas y
digitales.

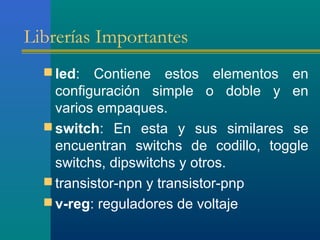

33. Librerías Importantes
 led: Contiene estos elementos en
configuración simple o doble y en
varios empaques.
 switch: En esta y sus similares se
encuentran switchs de codillo, toggle
switchs, dipswitchs y otros.
 transistor-npn y transistor-pnp
 v-reg: reguladores de voltaje

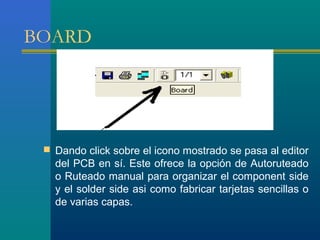

34. BOARD
 Dando click sobre el icono mostrado se pasa al editor
del PCB en sí. Este ofrece la opción de Autoruteado
o Ruteado manual para organizar el component side
y el solder side asi como fabricar tarjetas sencillas o
de varias capas.

35. Crear *.brd a partir del esquematico
 El programa pregunta si usted desea crear el
archivo *.brd

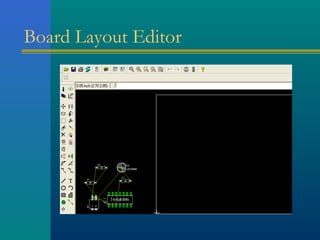

36. Board Layout Editor

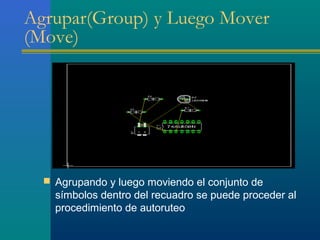

37. Agrupar(Group) y Luego Mover
(Move)
 Agrupando y luego moviendo el conjunto de
símbolos dentro del recuadro se puede proceder al
procedimiento de autoruteo

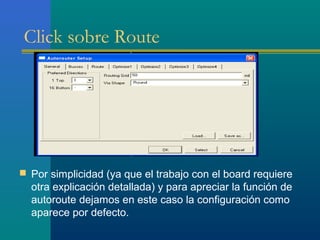

38. Click sobre Route
 Por simplicidad (ya que el trabajo con el board requiere
otra explicación detallada) y para apreciar la función de
autoroute dejamos en este caso la configuración como
aparece por defecto.

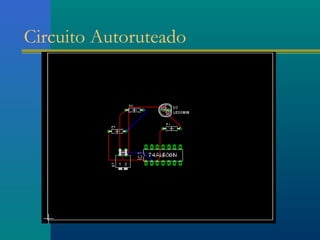

39. Circuito Autoruteado

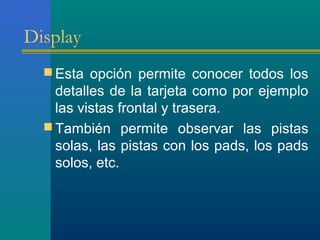

40. Display
 Esta opción permite conocer todos los
detalles de la tarjeta como por ejemplo
las vistas frontal y trasera.
 También permite observar las pistas
solas, las pistas con los pads, los pads
solos, etc.

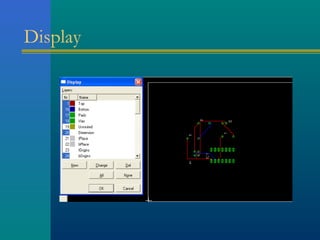

41. Display

42. Display + Bottom

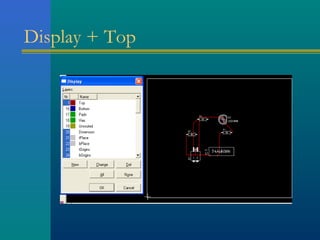

43. Display + Top
