Los bridges se utilizan para conectar LANs cableadas y crear una única LAN grande. Pueden operar como puntos de acceso y comunicarse con clientes remotos. Operan en la capa de enlace de datos OSI sin capacidad de enrutamiento. Los bridges inalámbricos se han convertido en una popular solución para conectar redes debido a su fácil instalación y configuración en una variedad de mercados como hospitales, escuelas y empresas.

1. Bridges

2. Definición del Puente inalámbrico
Los bridges se utilizan para conectar dos o más LANs cableadas, para
crear una única LAN grande. Las LANs se encuentran usualmente
dentro de edificios separados.
Un bridge puede actuar como access point en
algunas aplicaciones, comunicándose con los clientes
de los sitios remotos. Esto se logra mediante el Bridge
de Grupos de Trabajo (WGB) de Cisco.
Los bridges Cisco Aironet operan en la capa de
enlace de datos OSI, que en ocasiones se
denomina capa de dirección MAC. Esto significa
que los bridges no tienen capacidad de
enrutamiento. Si se requiere división en subredes
IP, debe colocarse un router dentro de la red.

3. El puente inalámbrico se ha convertido rápidamente en uno de los usos
más populares de las redes inalámbricas. Esto se debe parcialmente a
su facilidad de instalación y configuración. También se debe a la
variedad de mercados emergentes, a los cuales puede aplicarse el
bridge WLAN.
Algunos de estos mercados incluyen los siguientes:
• Entornos de campus, como hospitales, escuelas, universidades y corporaciones.
• Áreas donde la geografía puede excluir otras soluciones.
• Instalaciones de red temporales.
• Proveedores de servicios de Internet (ISPs).
• Conexiones de respaldo o alternativas.
• Países en vías de desarrollo, donde soluciones alternativas pueden no estar
disponibles.
• Mercados internacionales.

4. Roles que desempeña un bridge en una red
Los bridges multi-función pueden configurarse para operar
en muchos modos diferentes. Ésta es la función del parámetro Raíz [Root].
Los access points y bridges utilizan la misma radio. El bridge
multi-función tiene la misma sensibilidad receptora, niveles de energía y
capacidades que el access point. Esto significa que mientras está operando en modo
AP, el bridge multi-función puede configurarse como access point completamente
compatible con IEEE 802.11, que soportará a los clientes.
 Las opciones de comunicación entre bridges raíz y no raíz
Raíz Puente (Padre)
•Acepta las asociaciones y se comunica con los dispositivos
no-Raíz Puente (Hijo).
•No se comunica con otros dispositivos Raíz Puente.
•Se comunica con múltiples puentes sin Raíz.
No Raíz Puente (Hijo)
•Puede asociarse y comunicarse con los dispositivos de raíz o Clientes.
•No se comunica con otros dispositivos que no sean Raíz.

5. Punto de acceso en modo no Raíz
Gestión de tráfico sólo a través de Ethernet
Puente establecido en Raíz o no Raíz
Capaz de enviar tráfico a través de Ethernet o Radio.
Se comunica un Puente Raíz con :
•Puentes de Grupo de trabajo.
•Puentes no Raíz.
•Repetidor Punto de acceso.
•Los clientes inalámbricos.
Este es el puente que está conectado a la red
principal. Este puente se utiliza para proporcionar
conectividad a la LAN principal, para otros clientes
inalámbricos. Sólo un puente en una WLAN se puede establecer como el puente raíz.
Esta es la configuración por defecto para puentes.
El bridge se comunica con la red cableada a través del puerto Ethernet. Incluso cuando
se lo configura para operar en modo access point, el bridge aún puede pasar tráfico de
la red a través de RF y de puertos Ethernet.

6. NO RAIZ PUENTE CON CLIENTES
Se comunica con:
•Raíz Puente.
•No raíz puente repetidor.
•Puentes de Grupos de Trabajo.
•Puntos de acceso repetidor.
•Los clientes inalámbricos.
Este ajuste se utiliza para los puentes inalámbricos que se conectan a un puente de
raíz, ya sea directamente o a través de un puente repetidor o punto de acceso.
Cuando se utiliza como un puente repetidor, el tráfico se transmite de clientes
inalámbricos asociados, a otro puente no raíz o raíz.
Para que los clientes inalámbricos para conectar a un puente no raíz debe estar
asociado con un puente de raíz, o con otro puente no raíz que está asociado con un
puente raíz.

7. NO RAIZ PUENTE SIN CLIENTES
Se comunica con:
Raíz único puente
este modo se utilizaría para un puente que
se utiliza para conectar una LAN remota
cableada.
Sólo se comunicará con un puente raíz.
En este puente se negará asociaciones de
clientes inalámbricos.

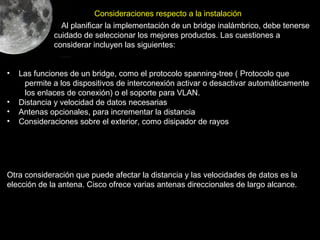

8. Consideraciones respecto a la instalación
Al planificar la implementación de un bridge inalámbrico, debe tenerse
cuidado de seleccionar los mejores productos. Las cuestiones a
considerar incluyen las siguientes:
• Las funciones de un bridge, como el protocolo spanning-tree ( Protocolo que
permite a los dispositivos de interconexión activar o desactivar automáticamente
los enlaces de conexión) o el soporte para VLAN.
• Distancia y velocidad de datos necesarias
• Antenas opcionales, para incrementar la distancia
• Consideraciones sobre el exterior, como disipador de rayos
Otra consideración que puede afectar la distancia y las velocidades de datos es la
elección de la antena. Cisco ofrece varias antenas direccionales de largo alcance.

9. La Yagi es una antena pequeña, de 46 x 8 cm (18 x 3 pulgadas), y
liviana, de 0,68 kg (1,5 libras), que puede utilizarse para un alcance de
hasta 11,7 km (7,62 millas) a 2 Mbps, y de hasta 5,8 km (3,63 millas) a
11 Mbps. La parabólica sólida es la mejor antena parabólica estructural
del mercado. Soportará congelamiento y vientos de más de 117
kilómetros por hora (110 millas por hora). Permitirá una operación de 2
Mbps para hasta 40 km (25 millas) y una operación de 11 Mbps para
hasta 33 km (20,52 millas)

10. Cuando una antena se instala fuera del edificio, existe la posibilidad de
que pudiera ser golpeada por un rayo. A causa del extremo voltaje
asociado a la caída de un rayo, la corriente podría viajar hacia la red,
utilizando la antena, el cable de extensión y el cable Cat 5 como ruta.
Una vez que la corriente se encuentra en el cable Cat 5, podría viajar a
través de toda la red y dañar cualquier equipamiento conectado al
cable. La mejor protección contra la caída directa de un rayo es el
cableado de fibra óptica. El disipador de rayos no detendrá la caída
directa de un rayo. Puesto que el conductor del cableado de fibra óptica
es el vidrio, la corriente no puede viajar a través de la fibra. La energía
se disipa en forma de calor y derrite el cableado de fibra óptica

11. PROTECCIÓN CERCANA A RELAMPAGOS
El rayo no necesita caer directamente encima para ocasionar
problemas. Una caída indirecta puede inducir la suficiente energía en
el cable y las antenas como para ocasionar daños al bridge y a otros
dispositivos de la red. Un disipador de rayos puede ser de ayuda en
estos casos. Éste tiene dos propósitos principales. Uno de ellos es
eliminar cualquier carga de estática elevada que sea recolectada por
la antena. Esto evitará que la antena atraiga la caída de un rayo. El
segundo propósito es disipar cualquier energía inducida hacia la
antena desde la caída de un rayo en las cercanías
Electricidad Estática
•Viento
•Ataques cercanos

12. Consideraciones acerca de la distancia y la pérdida de las rutas
Al planificar la implementación de un bridge inalámbrico, es
importante lograr el equilibrio óptimo entre costo, disponibilidad, distancia
y velocidad de datos. Pueden efectuarse cálculos para proporcionar una
información precisa acerca de estos factores.
La pérdida de la ruta determina cuán lejos viajará una señal sin dejar de
proporcionar comunicaciones confiables. Los cálculos se miden en dB
(decibel).

13. El margen determina cuánta interferencia en la ruta puede insertarse
manteniéndose aún las comunicaciones. Un margen de debilitamiento
de 10 dB se requiere para que existan comunicaciones confiables en
todas las condiciones climáticas.
Si el caso de bridging se estuviera planificando, ¿funcionaría el
sistema según se indica? Utilizando cálculos de pérdida de ruta,
ganancias de la antena y la longitud de los cables, las distancias
pueden, teóricamente, verificarse. Esto permite cambios en el diseño
antes de la instalación, basándose en estos cálculos.

14. Precauciones
Puesto que el bridge es un dispositivo de radio, es susceptible a causas
comunes de interferencia que pueden reducir el throughput (volumen de datos) y
el alcance. Las siguientes precauciones pueden ayudar a asegurar el mejor
desempeño posible:
• Instale la antena del bridge en un área donde los árboles, edificios o grandes
estructuras de acero como estanterías, bibliotecas, y gabinetes archivadores no
obstruyan las señales de radio hacia y desde la antena.
•Las antenas deben ubicarse de modo tal que se permita una operación de línea
de visión directa.
• Minimice la distancia entre el bridge y la antena para reducir la pérdida de la
señal.
• Instale el bridge lejos de hornos a microondas u otros dispositivos que operen
en el rango de frecuencia de los 2,4 GHz. Los hornos a microondas operan en la
misma frecuencia que el bridge y pueden ocasionar una interferencia en la señal.

15. Opciones de energía para el bridge
El bridge recibe energía a través del cable Ethernet. Las opciones de
alimentación son mediante:
• Un switch con energía de línea entrante.
• Un patch panel con energía de línea entrante.
• Un inyector de energía que esta conectado con una Fuente de
alimentación universal con su respectivo cable de alimentación.
La Figura muestra las tres opciones de energía para el bridge.
