1. Module 5: Bridges

2. Descripción general:

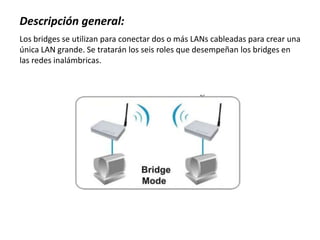

Los bridges se utilizan para conectar dos o más LANs cableadas para crear una
única LAN grande. Se tratarán los seis roles que desempeñan los bridges en
las redes inalámbricas.

3. 6.1 Bridges Inalámbricos:
6.1.1 Definición del bridging inalámbrico:
Un bridge puede actuar como access point en algunas aplicaciones,
comunicándose con los clientes de los sitios remotos. Los bridges Cisco
Aironet operan en la capa de enlace de datos OSI, que en ocasiones se
denomina capa de dirección MAC. Esto significa que los bridges no tienen
capacidad de enrutamiento.

4. 6.1.2 Roles que desempeña un bridge en una red:

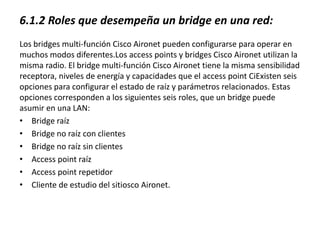

Los bridges multi-función Cisco Aironet pueden configurarse para operar en
muchos modos diferentes.Los access points y bridges Cisco Aironet utilizan la
misma radio. El bridge multi-función Cisco Aironet tiene la misma sensibilidad
receptora, niveles de energía y capacidades que el access point CiExisten seis
opciones para configurar el estado de raíz y parámetros relacionados. Estas
opciones corresponden a los siguientes seis roles, que un bridge puede
asumir en una LAN:
• Bridge raíz
• Bridge no raíz con clientes
• Bridge no raíz sin clientes
• Access point raíz
• Access point repetidor
• Cliente de estudio del sitiosco Aironet.

5. 6.1.3 Consideraciones respecto a la instalación:

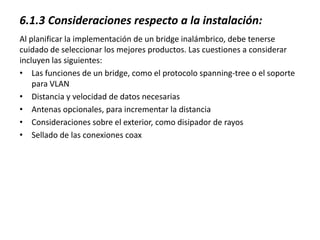

Al planificar la implementación de un bridge inalámbrico, debe tenerse
cuidado de seleccionar los mejores productos. Las cuestiones a considerar
incluyen las siguientes:
• Las funciones de un bridge, como el protocolo spanning-tree o el soporte
para VLAN
• Distancia y velocidad de datos necesarias
• Antenas opcionales, para incrementar la distancia
• Consideraciones sobre el exterior, como disipador de rayos
• Sellado de las conexiones coax

6. 6.1.4 Consideraciones acerca de la distancia y la
pérdida de las rutas
Al planificar la implementación de un bridge inalámbrico, es importante
lograr el equilibrio óptimo entre costo, disponibilidad, distancia y velocidad
de datos. La pérdida de la ruta determina cuán lejos viajará una señal sin
dejar de proporcionar comunicaciones confiables. Los cálculos se miden en
dB. Los valores pueden derivarse del modelo teórico.

7. 6.2 Configuración Básica:
6.2.1 Precauciones:

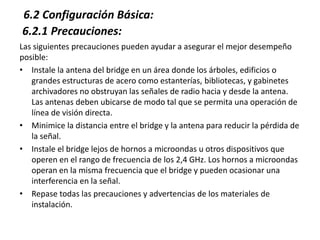

Las siguientes precauciones pueden ayudar a asegurar el mejor desempeño
posible:
• Instale la antena del bridge en un área donde los árboles, edificios o
grandes estructuras de acero como estanterías, bibliotecas, y gabinetes
archivadores no obstruyan las señales de radio hacia y desde la antena.
Las antenas deben ubicarse de modo tal que se permita una operación de
línea de visión directa.
• Minimice la distancia entre el bridge y la antena para reducir la pérdida de
la señal.
• Instale el bridge lejos de hornos a microondas u otros dispositivos que
operen en el rango de frecuencia de los 2,4 GHz. Los hornos a microondas
operan en la misma frecuencia que el bridge y pueden ocasionar una
interferencia en la señal.
• Repase todas las precauciones y advertencias de los materiales de
instalación.

8. 6.2.2 Conexión al bridge:
Antes de configurar el bridge, el administrador de la red debe facilitar la siguiente
información:
• El identificador del conjunto de servicios (SSID) que se utilizará para identificar la
WLAN
• Un nombre de sistema para el bridge que describa la ubicación o usuarios
principales del bridge
• Una dirección IP para el bridge si la red no utiliza DHCP para asignar direcciones IP
• Un gateway por defecto y una máscara de subred IP para el bridge si la red utiliza
subredes
• La dirección MAC para el bridge, que está impresa en la etiqueta de la parte
inferior del bridge y que identifica exclusivamente al bridge de la WLAN

9. 6.2.3 Configuración de la dirección IP y el SSID para el
bridge

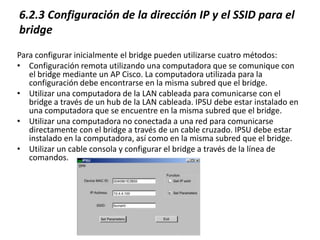

Para configurar inicialmente el bridge pueden utilizarse cuatro métodos:
• Configuración remota utilizando una computadora que se comunique con
el bridge mediante un AP Cisco. La computadora utilizada para la
configuración debe encontrarse en la misma subred que el bridge.
• Utilizar una computadora de la LAN cableada para comunicarse con el
bridge a través de un hub de la LAN cableada. IPSU debe estar instalado en
una computadora que se encuentre en la misma subred que el bridge.
• Utilizar una computadora no conectada a una red para comunicarse
directamente con el bridge a través de un cable cruzado. IPSU debe estar
instalado en la computadora, así como en la misma subred que el bridge.
• Utilizar un cable consola y configurar el bridge a través de la línea de
comandos.

10. 6.2.4Introducción de la configuración básica mediante
configuración rápida
La página Configuración Rápida [Express Setup] se utiliza para asignar
configuraciones básicas al bridge. La configuración de los puertos y servicios
de radio y Ethernet se tratarán posteriormente en este módulo. Información
acerca de la configuración de la seguridad, el filtrado y otras funciones del
bridge se tratarán en módulos posteriores

11. 6.3 Configuración de los Puertos de Radio y Ethernet
6.3.1 Configuración básica del puerto de radio

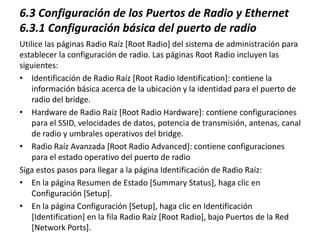

Utilice las páginas Radio Raíz [Root Radio] del sistema de administración para
establecer la configuración de radio. Las páginas Root Radio incluyen las
siguientes:
• Identificación de Radio Raíz [Root Radio Identification]: contiene la
información básica acerca de la ubicación y la identidad para el puerto de
radio del bridge.
• Hardware de Radio Raíz [Root Radio Hardware]: contiene configuraciones
para el SSID, velocidades de datos, potencia de transmisión, antenas, canal
de radio y umbrales operativos del bridge.
• Radio Raíz Avanzada [Root Radio Advanced]: contiene configuraciones
para el estado operativo del puerto de radio
Siga estos pasos para llegar a la página Identificación de Radio Raíz:
• En la página Resumen de Estado [Summary Status], haga clic en
Configuración [Setup].
• En la página Configuración [Setup], haga clic en Identificación
[Identification] en la fila Radio Raíz [Root Radio], bajo Puertos de la Red
[Network Ports].

12. 6.3.2 Configuración de radio extendida - página de
hardware
La página Hardware de Radio Raíz contiene configuraciones para el
SSID, velocidades de datos, potencia de transmisión, antenas, canal de radio y
umbrales operativos del bridge.
Siga estos pasos para llegar a la página Hardware de Radio Raíz:
En la página Resumen de Estado [Summary Status], haga clic en Configuración
[Setup].
En la página Setup, haga clic en Hardware de la fila Radio Raíz, bajo Puertos
de Red [Network Ports].

13. 6.3.3 Configuración de radio extendida - página
avanzada
• Esta sección describe cómo configurar la página Radio Raíz Avanzada para
asignar configuraciones especiales para el radio de bridge.
• Siga estos pasos para llegar a la página Radio Raíz Avanzada:
• En la página Resumen de Estado [Summary Status], haga clic en
Configuración [Setup].
• En la página Setup, haga clic en Avanzado en la fila Radio Raíz, bajo
Puertos Raíz [Network Ports].
