1. BRIDGES
INALAMBRICOS

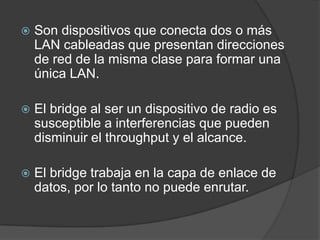

2.  Son dispositivos que conecta dos o más
LAN cableadas que presentan direcciones
de red de la misma clase para formar una
única LAN.
 El bridge al ser un dispositivo de radio es
susceptible a interferencias que pueden
disminuir el throughput y el alcance.
 El bridge trabaja en la capa de enlace de
datos, por lo tanto no puede enrutar.

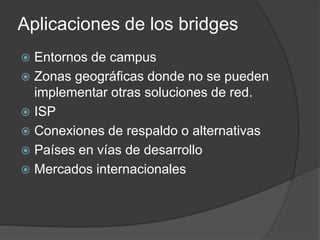

3. Aplicaciones de los bridges
 Entornos de campus
 Zonas geográficas donde no se pueden
implementar otras soluciones de red.
 ISP
 Conexiones de respaldo o alternativas
 Países en vías de desarrollo
 Mercados internacionales

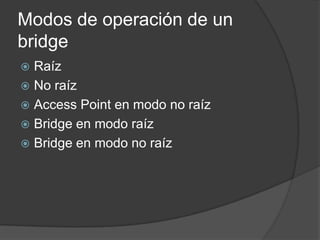

4. Modos de operación de un
bridge
 Raíz
 No raíz
 Access Point en modo no raíz
 Bridge en modo raíz
 Bridge en modo no raíz

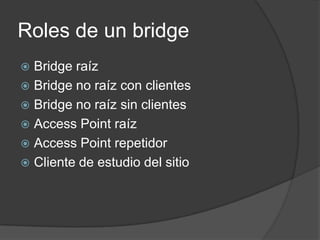

5. Roles de un bridge
 Bridge raíz
 Bridge no raíz con clientes
 Bridge no raíz sin clientes
 Access Point raíz
 Access Point repetidor
 Cliente de estudio del sitio

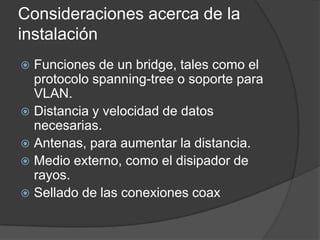

6. Consideraciones acerca de la
instalación
 Funciones de un bridge, tales como el
protocolo spanning-tree o soporte para
VLAN.
 Distancia y velocidad de datos
necesarias.
 Antenas, para aumentar la distancia.
 Medio externo, como el disipador de
rayos.
 Sellado de las conexiones coax

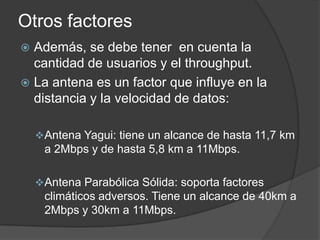

7. Otros factores
 Además, se debe tener en cuenta la
cantidad de usuarios y el throughput.
 La antena es un factor que influye en la
distancia y la velocidad de datos:
Antena Yagui: tiene un alcance de hasta 11,7 km
a 2Mbps y de hasta 5,8 km a 11Mbps.
Antena Parabólica Sólida: soporta factores
climáticos adversos. Tiene un alcance de 40km a
2Mbps y 30km a 11Mbps.

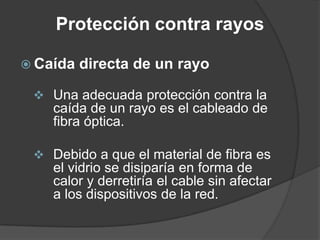

8. Protección contra rayos
 Caída directa de un rayo
 Una adecuada protección contra la
caída de un rayo es el cableado de
fibra óptica.
 Debido a que el material de fibra es
el vidrio se disiparía en forma de
calor y derretiría el cable sin afectar
a los dispositivos de la red.

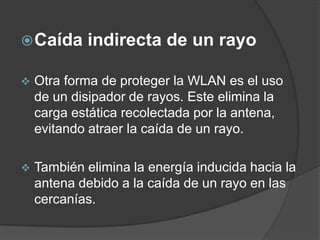

10. Caída indirecta de un rayo
 Otra forma de proteger la WLAN es el uso
de un disipador de rayos. Este elimina la
carga estática recolectada por la antena,
evitando atraer la caída de un rayo.
 También elimina la energía inducida hacia la
antena debido a la caída de un rayo en las
cercanías.

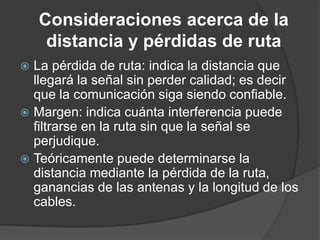

11.  La pérdida de ruta: indica la distancia que
llegará la señal sin perder calidad; es decir
que la comunicación siga siendo confiable.
 Margen: indica cuánta interferencia puede
filtrarse en la ruta sin que la señal se
perjudique.
 Teóricamente puede determinarse la
distancia mediante la pérdida de la ruta,
ganancias de las antenas y la longitud de los
cables.
Consideraciones acerca de la
distancia y pérdidas de ruta

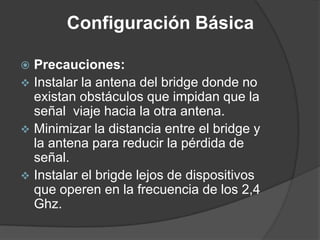

12. Configuración Básica
 Precauciones:
 Instalar la antena del bridge donde no
existan obstáculos que impidan que la
señal viaje hacia la otra antena.
 Minimizar la distancia entre el bridge y
la antena para reducir la pérdida de
señal.
 Instalar el brigde lejos de dispositivos
que operen en la frecuencia de los 2,4
Ghz.

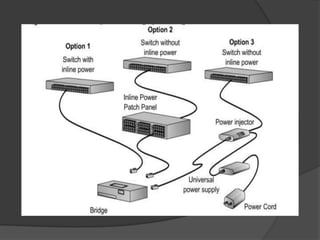

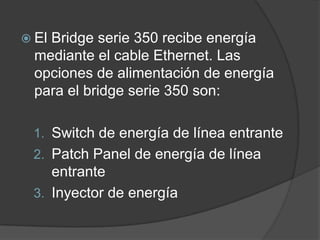

13.  El Bridge serie 350 recibe energía
mediante el cable Ethernet. Las
opciones de alimentación de energía
para el bridge serie 350 son:
1. Switch de energía de línea entrante
2. Patch Panel de energía de línea
entrante
3. Inyector de energía

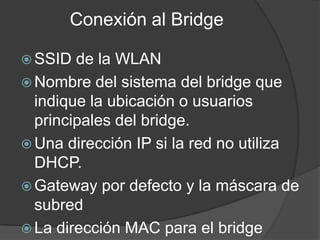

15. Conexión al Bridge
 SSID de la WLAN
 Nombre del sistema del bridge que
indique la ubicación o usuarios
principales del bridge.
 Una dirección IP si la red no utiliza
DHCP.
 Gateway por defecto y la máscara de
subred
 La dirección MAC para el bridge

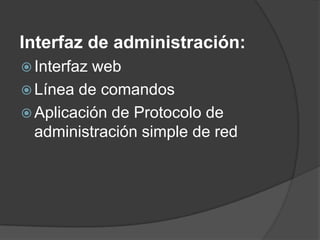

16. Interfaz de administración:
 Interfaz web
 Línea de comandos
 Aplicación de Protocolo de
administración simple de red

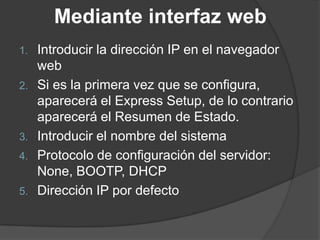

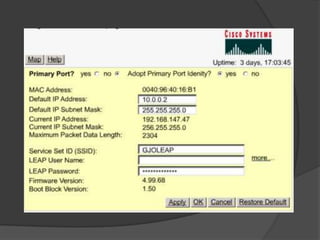

17. Mediante interfaz web
1. Introducir la dirección IP en el navegador
web
2. Si es la primera vez que se configura,
aparecerá el Express Setup, de lo contrario
aparecerá el Resumen de Estado.
3. Introducir el nombre del sistema
4. Protocolo de configuración del servidor:
None, BOOTP, DHCP
5. Dirección IP por defecto

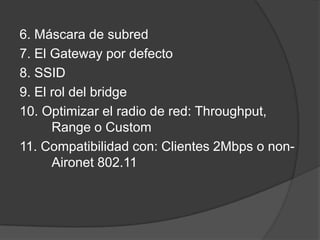

18. 6. Máscara de subred
7. El Gateway por defecto
8. SSID
9. El rol del bridge
10. Optimizar el radio de red: Throughput,
Range o Custom
11. Compatibilidad con: Clientes 2Mbps o non-
Aironet 802.11

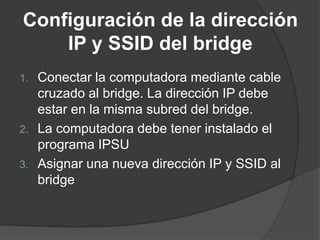

20. Configuración de la dirección
IP y SSID del bridge
1. Conectar la computadora mediante cable
cruzado al bridge. La dirección IP debe
estar en la misma subred del bridge.

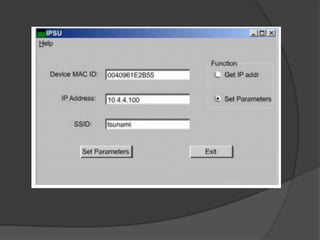

2. La computadora debe tener instalado el
programa IPSU
3. Asignar una nueva dirección IP y SSID al
bridge

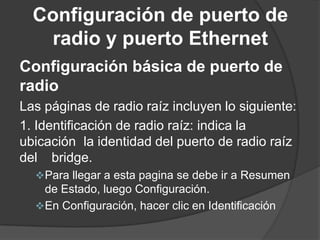

22. Configuración de puerto de
radio y puerto Ethernet
Configuración básica de puerto de
radio
Las páginas de radio raíz incluyen lo siguiente:
1. Identificación de radio raíz: indica la
ubicación la identidad del puerto de radio raíz
del bridge.
Para llegar a esta pagina se debe ir a Resumen
de Estado, luego Configuración.
En Configuración, hacer clic en Identificación

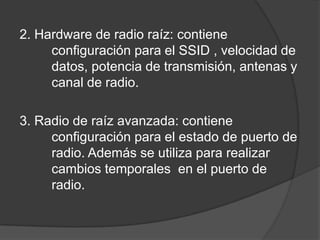

24. 2. Hardware de radio raíz: contiene
configuración para el SSID , velocidad de
datos, potencia de transmisión, antenas y
canal de radio.
3. Radio de raíz avanzada: contiene
configuración para el estado de puerto de
radio. Además se utiliza para realizar
cambios temporales en el puerto de
radio.

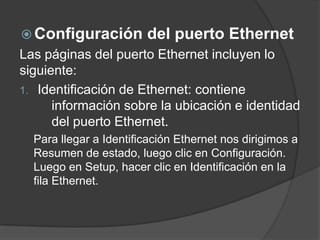

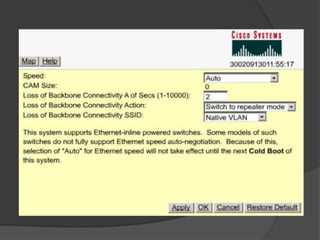

25.  Configuración del puerto Ethernet
Las páginas del puerto Ethernet incluyen lo
siguiente:
1. Identificación de Ethernet: contiene
información sobre la ubicación e identidad
del puerto Ethernet.
Para llegar a Identificación Ethernet nos dirigimos a
Resumen de estado, luego clic en Configuración.
Luego en Setup, hacer clic en Identificación en la
fila Ethernet.

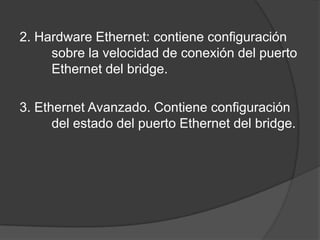

27. 2. Hardware Ethernet: contiene configuración
sobre la velocidad de conexión del puerto
Ethernet del bridge.
3. Ethernet Avanzado. Contiene configuración
del estado del puerto Ethernet del bridge.
