DEFINICIONES
Integrantes:
♠ Carlos Ruiz
♠ Santiago Solis
Décimo “B”

2. RELAJACIÓN
REDUCCIÓN DE LA TENSIÓN EN LOS TENDONES DE
PRETENSADO QUE DEPENDE DEL TIEMPO.

3. RESISTENCIA A LA TRACCIÓN POR COMPRESIÓN DIAMETRAL
RESISTENCIA A LA TRACCIÓN DEL HORMIGÓN QUE SE DETERMINA MEDIANTE UN
ENSAYO DE COMPRESIÓN DIAMETRAL REALIZADO DE ACUERDO CON LA NORMA
AASHTO T 198 (ASTM C 496).

4. RESISTENCIA ESPECIFICADA DEL HORMIGÓN
RESISTENCIA NOMINAL A LA COMPRESIÓN DEL HORMIGÓN ESPECIFICADA PARA LA
OBRA Y SUPUESTA EN EL DISEÑO Y ANÁLISIS DE ESTRUCTURAS NUEVAS.

5. TACO PARA ANCLAJE
ÁREA QUE SOBRESALE DEL ALA, EL ALMA O LA UNIÓN ALA-ALMA DONDE SE
INCORPORAN ACCESORIOS PARA EL ANCLAJE DE LOS TENDONES.

6. TENDÓN
ELEMENTO DE ACERO DE ALTA RESISTENCIA QUE SE UTILIZA PARA PRETENSAR EL
HORMIGÓN.

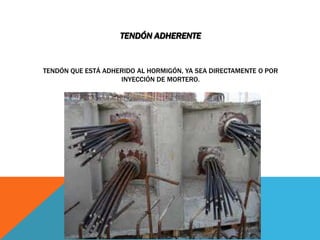

7. TENDÓN ADHERENTE
TENDÓN QUE ESTÁ ADHERIDO AL HORMIGÓN, YA SEA DIRECTAMENTE O POR
INYECCIÓN DE MORTERO.

8. TENDÓN INTERNO
TENDÓN DE POS TENSADO QUE SE COLOCA DENTRO DE LA MASA DE HORMIGÓN.

9. TENSIÓN DE FLUENCIA
TENSIÓN DE FLUENCIA ESPECIFICADA DE LA ARMADURA.

10. TENSIÓN DE PRETENSADO EFECTIVA O PRETENSIÓN EFECTIVA
TENSIÓN O FUERZA REMANENTE EN EL ACERO DE PRETENSADO UNA VEZ QUE
HAN OCURRIDO TODAS LAS PÉRDIDAS.

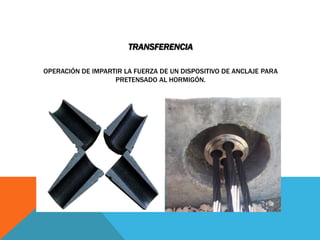

11. TRANSFERENCIA
OPERACIÓN DE IMPARTIR LA FUERZA DE UN DISPOSITIVO DE ANCLAJE PARA
PRETENSADO AL HORMIGÓN.

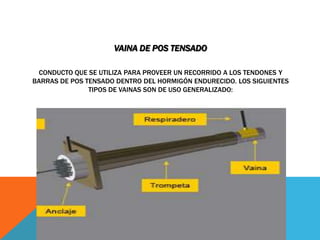

12. VAINA DE POS TENSADO
CONDUCTO QUE SE UTILIZA PARA PROVEER UN RECORRIDO A LOS TENDONES Y
BARRAS DE POS TENSADO DENTRO DEL HORMIGÓN ENDURECIDO. LOS SIGUIENTES
TIPOS DE VAINAS SON DE USO GENERALIZADO:

13. VAINA RÍGIDA
CONDUCTO SIN COSTURA CUYA RIGIDEZ ES SUFICIENTE PARA LIMITAR LA FLECHA
DE UNA LONGITUD DE 6000 MM DE CONDUCTO APOYADO EN SUS EXTREMOS A NO
MÁS DE 25 MM.

14. VAINA SEMIRRÍGIDA
VAINA CORRUGADA DE METAL O PLÁSTICO SUFICIENTEMENTE RÍGIDA COMO PARA
NO PODER SER ARROLLADA EN BOBINAS CONVENCIONALES PARA SU
TRANSPORTE SIN RESULTAR DAÑADA.

15. VAINA FLEXIBLE
VAINA QUE SE PUEDE ARROLLAR EN BOBINAS DE 1200 MM DE DIÁMETRO SIN
RESULTAR DAÑADA.

16. ZONA DE ANCLAJE
PARTE DE LA ESTRUCTURA EN LA CUAL LA FUERZA DE PRETENSADO SE
TRANSMITE DEL DISPOSITIVO DE ANCLAJE A LA ZONA LOCAL DEL HORMIGÓN,
PARA LUEGO DISTRIBUIRSE MÁS AMPLIAMENTE HACIA LA ZONA GENERAL DE LA
ESTRUCTURA.

17. ZONA DE TRACCIÓN PRE COMPRIMIDA
CUALQUIER REGIÓN DE UN ELEMENTO PRETENSADO EN LA CUAL EL PRETENSADO
PROVOCA TENSIONES DE COMPRESIÓN MIENTRAS QUE LAS SOLICITACIONES DE
SERVICIO PROVOCAN TENSIONES DE TRACCIÓN.

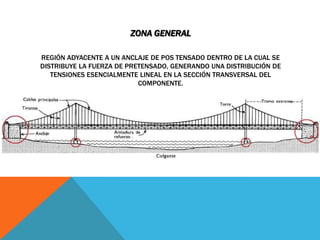

18. ZONA GENERAL
REGIÓN ADYACENTE A UN ANCLAJE DE POS TENSADO DENTRO DE LA CUAL SE
DISTRIBUYE LA FUERZA DE PRETENSADO, GENERANDO UNA DISTRIBUCIÓN DE
TENSIONES ESENCIALMENTE LINEAL EN LA SECCIÓN TRANSVERSAL DEL
COMPONENTE.

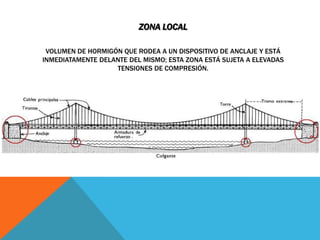

19. ZONA LOCAL
VOLUMEN DE HORMIGÓN QUE RODEA A UN DISPOSITIVO DE ANCLAJE Y ESTÁ
INMEDIATAMENTE DELANTE DEL MISMO; ESTA ZONA ESTÁ SUJETA A ELEVADAS
TENSIONES DE COMPRESIÓN.

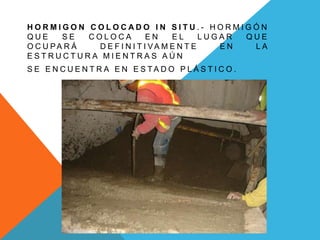

20. HORMIGON COLOCADO IN SITU.- HORMIGÓN
QUE SE COLOCA EN EL LUGAR QUE
O C U PA R Á D E F I N I T I VA M E N T E EN LA
ESTRUCTURA MIENTRAS AÚN
S E E N C U E N T R A E N E S TA D O P L Á S T I C O .

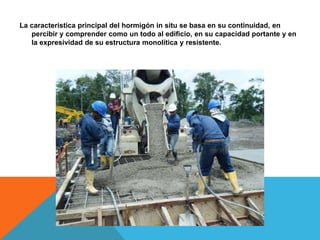

21. La característica principal del hormigón in situ se basa en su continuidad, en
percibir y comprender como un todo al edificio, en su capacidad portante y en
la expresividad de su estructura monolítica y resistente.

22. Fases constructivas del hormigón in situ
Las fases constructivas del hormigón in situ son:
Amasado Fraguado
Vertido

23. Curado
Todos los elementos de hormigón necesitan de un buen curado. Siempre
debemos tener la precaución de que no pierdan una excesiva cantidad de
humedad. El proceso de curado debe lograr que la perdida de humedad
sea la menor posible. Precisamente por la forma de los elementos hay
algunos que son más vulnerables que otros, éste sería el orden en
cuanto al cuidado para que esto no suceda.
losas
columnas
vigas
pantallas
zapatas
pilotes

24. La mezcla es una masa plástica húmeda que debe ser contenida en moldes
(encofrado), que le darán la forma proyectada definitiva; éstos deben soportar
el peso de todo ese volumen conteniendo una cantidad conveniente de agua
que en el proceso de secado (durante el fraguado) va evaporándose.

26. Hormigón de Agregados Livianos y Arena.- Tipo de
hormigón de baja densidad que contiene agregado
grueso de baja
densidad y arena fina natural.

27. Los agregados livianos usados en la elaboración de hormigones,
han sido adoptados en consideración a se estructura celular,
que ofrece una de las principales ventajas, que es la baja
densidad y consecuentemente el aislamiento térmico, a la par
de ciertas propiedades acústicas, pues amortiguan las
vibraciones.
ARCILLA EXPANDIDA
Es un material aislante de origen cerámico, producido industrialmente.
Se fabrica a partir de arcilla pura extraída de canteras a cielo abierto. Tras
un primer proceso de desbaste, esta arcilla pura se almacena en naves
cerradas para su homogeneización y secado. Una vez seca, la arcilla se
muele hasta obtener un
polvo impalpable denominado crudo

28. Característica del agregado
Presenta una alta porosidad.
Material duro.
Color marrón claro.
Forma redondeada.
El peso específico puede variar entre,
aproximadamente, 270 y 600 Kg/m
Superficie rugosa.
Granulometrías variables (en mm):
(0 –3)-(3 –10)-(10 –20)-(20 –40)
No es corrosivo ni se pudre.
Es un material aislante continuo, sin puentes térmicos
Es resistente al fuego.
Costo promedio: $ 45 por m3
Soporta la exposición al sol sin fundirse ni deteriorarse.
Envejece.
No produce gases.

29. Hormigón de Baja Densidad.- Hormigón que contiene agregados de
baja densidad y cuya densidad secada en aire, determinada de acuerdo
con ASTM C 567, es menor o igual que 1925 kg/m3.

30. 5.4.2.1 Resistencia a la Compresión
La documentación técnica deberá indicar la resistencia ala
compresión especificada, f'c, o la clase de hormigón para cada
componente. La resistencia a la compresión especificada para el
hormigón y los tableros pretensados no deberá ser menor que
28 MPa. No se deberían utilizar hormigones con resistencias
especificadas menores que 16 MPa en aplicaciones
estructurales

31. Aplicaciones
Especialmente indicados en la ejecución de forjados aligerados, cubiertas planas
e inclinadas, losas aligeradas, rehabilitación de forjados, etc.

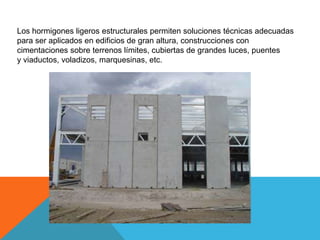

32. Los hormigones ligeros estructurales permiten soluciones técnicas adecuadas
para ser aplicados en edificios de gran altura, construcciones con
cimentaciones sobre terrenos límites, cubiertas de grandes luces, puentes
y viaductos, voladizos, marquesinas, etc.

33. Alcance
Método Normalizado de Ensayo para la Determinación de la
Densidad de Concreto Estructural Liviano
1.1 Este método de ensayo provee procedimientos para determinar las
densidades secadas al horno y de equilibrio de concreto estructural
liviano.
1.2 Los valores indicados en unidades SI son los valores estándar.

34. Hormigón Estructural
La técnica constructiva del hormigón armado consiste en la utilización de
hormigón reforzado con barras o mallas de acero, llamadas armaduras.
También es posible armarlo con fibras, tales como fibras plásticas, fibra de
vidrio, fibras de acero o combinaciones de barras de acero con fibras
dependiendo de los requerimientos a los que estará sometido

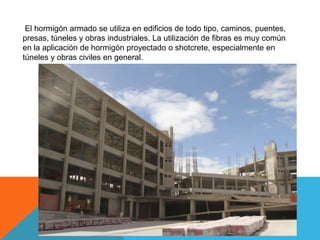

35. El hormigón armado se utiliza en edificios de todo tipo, caminos, puentes,
presas, túneles y obras industriales. La utilización de fibras es muy común
en la aplicación de hormigón proyectado o shotcrete, especialmente en
túneles y obras civiles en general.

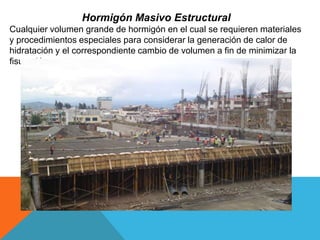

36. Hormigón Masivo Estructural
Cualquier volumen grande de hormigón en el cual se requieren materiales
y procedimientos especiales para considerar la generación de calor de
hidratación y el correspondiente cambio de volumen a fin de minimizar la
fisuración.

39. Hormigón Parcialmente Pretensado.- Hormigón en el cual se
combinan cables de pretensado y barras de armadura.
