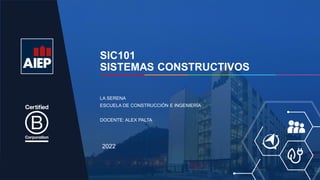

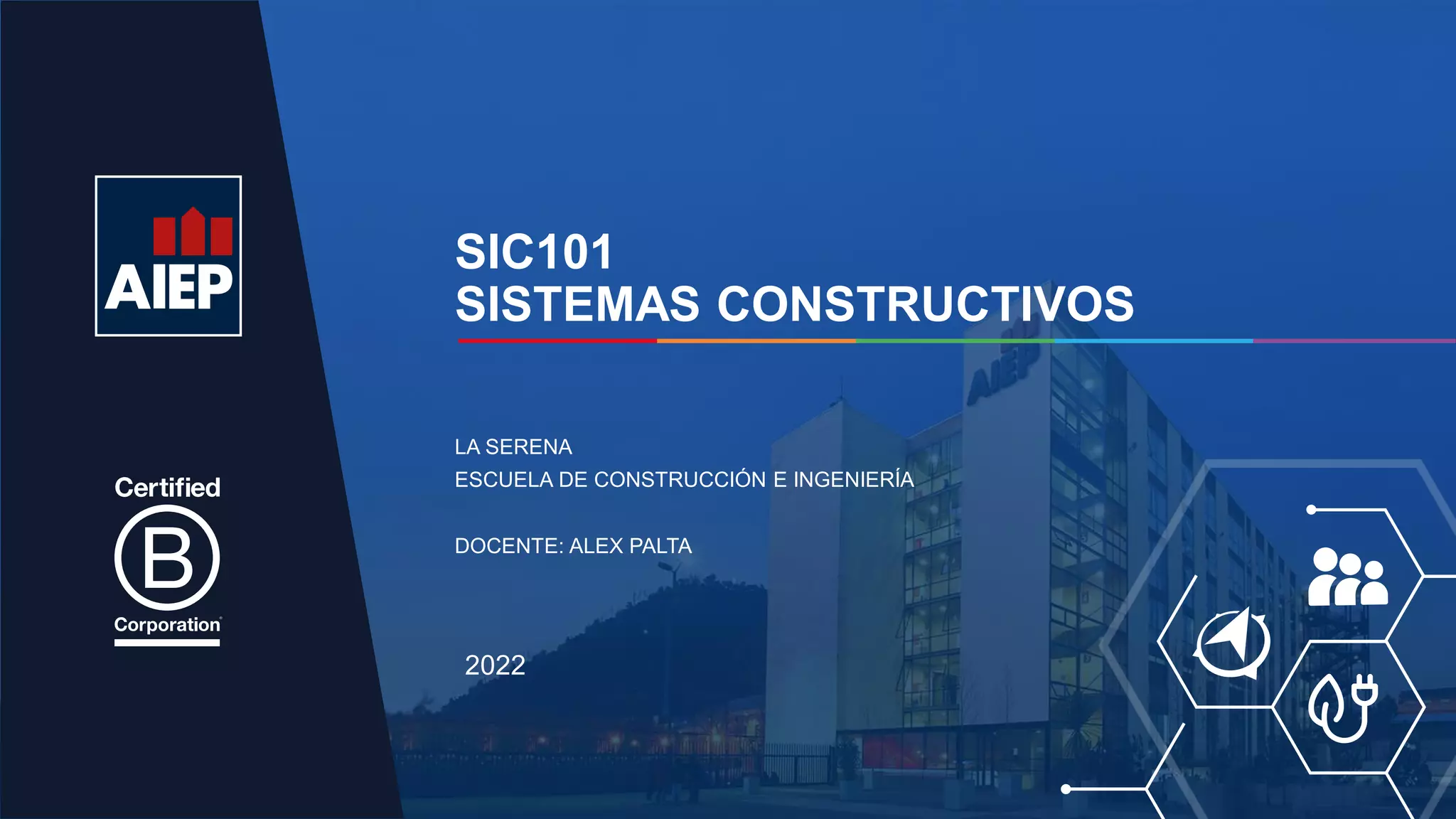

1. SIC101
SISTEMAS CONSTRUCTIVOS
2022
LA SERENA
ESCUELA DE CONSTRUCCIÓN E INGENIERÍA
DOCENTE: ALEX PALTA

2. ACTIVIDAD
• REALIZAR UN SISTEMA CONSTRUCTIVO EN EL CUAL
UTILICEN ELEMENTOS EXISTENTES COMO:
• PLACAS
• PERFILES
• REVESTIMIENTOS
• AISLACION
• Y propongan un detalle constructivo de ensamblado o
escantillón – expliquen porque llegaron a esa solución
GRUPO NOTA
1
NOMBRE DEL SISTEMA
DETALLES Y DIMENSIONES
VENTAJAS DEL SISTEMA
MATERIALES UTILIZADOS
MANERA DE ENSAMBLADO
DOMINIO DEL TEMA
RONDA DE PREGUNTAS
NOTA FINAL

3. MUROS DE
HORMIGÓN ARMADO
• Los elementos estructurales conocidos
como Muros de Hormigón armado están
formados por la unión armoniosa de
hormigón y armaduras de acero
estructural. Una estructura de hormigón
correctamente diseñada y construida
conforma un sólido muy resistente capaz
de soportar grandes esfuerzos.
Ambos materiales se complementan de
modo que su trabajo conjunto les permite
absorber y disipar esfuerzos mecánicos de
diversos tipos de forma más efectiva que
individualmente. En general se dice que el
hormigón es el encargado de resistir a la
compresión y el acero a los esfuerzos de
tracción que pueden estar sometidos las
estructuras de una edificación.

4. MUROS DE HORMIGÓN
ARMADO
• En realidad, el trabajo conjunto de ambos materiales va más allá de
un intercambio de esfuerzos.
• Las armaduras o las barras de acero que se colocan como refuerzo del
hormigón tienen, entre otros
• fines:
• o t o r g a r m a y o r r e s i s t e n c i a a l a t ra c c i ó n , c o r t e y
t o r s i ó n ; a b s o r b e r e s f u e r z o s s e c u n d a r i o s n o
c o n s i d e r a d o s e n e l d i s e ñ o ; c o n f e r i r l e d u c t i l i d a d a l
h o r m i g ó n ; c o n t r o l a r e l a g r i e t a m i e n t o p o r
r e t ra c c i ó n t é r m i c a ; c o n f i n a r e l h o r m i g ó n y h a c e r l o
t r a b a j a r e n f o r m a m o n o l í t i c a ; m e j o r a r l a
c o n s t r u c t i b i l i d a d d e l o s e l e m e n t o s d e h o r m i g ó n
a r m a d o .

5. VIGAS DE HORMIGÓN ARMADO
Son elementos estructurales horizontales, conformados por la
unión de hormigón y acero estructura,
que se diseñan principalmente a la flexión, corte y torsión
Se pueden clasificar en:
Viga aislada: las cuales pueden tener diferentes
formas geométricas según el material con
que se construya.

6. VIGAS DE HORMIGÓN ARMADO
Viga colaborante: vigas de hormigón o acero que
trabajan junto con la estructura de la losa.

7. VIGAS DE HORMIGÓN ARMADO
imagen que ilustra una
planimetría típica que
describe la armadura
de una viga elaborada
en base a hormigón
armado.

8. LOSAS DE HORMIGÓN
ARMADO • Elementos horizontales que se caracterizan por tener
un espesor que es bastante menor que el resto de sus
dimensiones. Están sometidas principalmente a esfuerzos
de flexión. Las losas transmiten las cargas a sus bordes
apoyados. La forma en que se pueden apoyar las losas
acepta un gran número de combinaciones de casos
posibles, algunos de ellos son:
• Losas simplemente apoyadas en dos, tres o cuatro de
sus extremos
• Losas en volado (o marquesinas), son aquellas losas que
tienen un extremo empotrado y el resto libre
• Losas empotradas en dos, tres o cuatro lados Por otra
parte, de acuerdo con la distribución de sus armaduras se
tienen:
• Losas con armadura cruzada principal en dos sentidos y
por lo general sus dimensiones en planta son similares.
• Losas con armadura principal en un sentido.
• Otras tipologías de losas son las siguientes: …

9. LOSAS MOLDEADAS IN SITU
Ejecutadas directamente en la obra, las losas moldeadas in situ involucran procesos de producción
de plazos intermedios dado el tiempo de curado que requiere el hormigón; no requieren de mano de
obra especializada; y pueden adquirir formas muy diversas según el encofrado.
LOSA MACIZA
Con espesores que
varían entre 7 y 15 cm,
su ejecución se realiza a
partir de un enconfrado
que constituirá el molde
en el cual se vierte el
hormigón sobre una
armadura metálica.

10. LOSAS MOLDEADAS IN SITU
LOSA SIN
VIGAS
son aquellas que
apoyan directamente
sobre columnas. Pueden
ser macizas, de
hormigón armado o
pretensado, o incorporar
otro material para formar
losas nervadas. Pueden
tener capiteles de
diversas formas,
cuadrados o circulares,
para evitar el
punzonamiento.

11. LOSAS MOLDEADAS IN SITU
LOSA
NERVADA
se compone por una
zona traccionada,
conformada por nervios
o costillas y una capa
de hormigón que toma
la compresión. El
espacio entre los
nervios puede quedar
vacío o se pueden
colocar elementos tales
como bloques
cerámicos, de hormigón
celular o EPS (espuma
de poliestireno), que no
signifiquen un aporte en
las cargas finales.

12. LOSAS PREFABRICADAS
Producidas a través de procesos industriales, este tipo de losas están cuidadosamente diseñadas
ser resistentes y ligeras. El cálculo estructural es muy preciso e involucran un estricto control de
calidad para los materiales utilizados. Como se puede ver a continuación, si mayor resistencia y
regularidad dimensional hace que sean excelentes opciones para varios tipos de construcciones.
Losa con
viguetas de
hormigón
armado
funcionan en una sola
dirección, siendo
equivalente a las losas
nervadas
unidireccionales. La
sección de las viguetas
tiene forma de "T"
invertida, con una altura
que varía entre los 8 y 9cm.

13. LOSAS PREFABRICADAS
Losa con
Viguetas
armadas
formado por una losa
unidireccional, en el que
las viguetas armadas se
intercalan con elementos
no estructurales (Bloques
cerámicos o de EPS) junto
con una capa de hormigón.

14. LOSAS PREFABRICADAS
PRELOSAS
ARMADAS
Este tipo de losa
prefabricada es muy similar
al sistema anterior
conformado por viguetas
armadas y bloques
cerámicos o de espuma de
poliestireno, salvo que, en
este caso, se utilizan
prelosas (Placas
prefabricadas) de
hormigón reforzadas de
mayor tamaño, que luego
se instalarán una al lado
de la otra.

15. LOSAS PREFABRICADAS
LOSAS
ALVEOLARES
Compuestos por grandes
placas pretensadas, este
sistema permite cubrir
grandes luces siendo muy
adecuado para proyectos de
gran escala.

16. CONSTRUCCIÓN DE HORMIGÓN ARMADO
Las construcciones de
hormigón armado como
muros, vigas y losas
expuestas anteriormente están
compuestas principalmente
por los siguientes materiales:
a) Cemento: existen de
variados tipos,
fundamentalmente se emplean
aquellos denominados
cementos especiales y
cementos de alta resistencia,
que cumplan con la norma
NCh 148.
b) Agua: El agua para el uso de hormigones debe cumplir con la
Norma NCh1498. El agua potable cumple con estas exigencias.
Cuando se utiliza agua de origen desconocido se debe analizar:
• pH (entre 6 y 9,2)
• sólidos en suspensión, máximo 2.000 mg/lt
• sólidos disueltos, máximo 15.000 mg/lt
• materia orgánica, como oxigeno consumido, máximo 50 mg/lt

17. CONSTRUCCIÓN DE HORMIGÓN ARMADO
c) Áridos: pueden ser naturales o artificiales
(arcilla expandida, perlita, etc.). Solo nos
referiremos a hormigones que emplean áridos
naturales, los cuales se clasifican en
áridos finos (< 5 mm.) y áridos gruesos (5 a 40
mm.). Los áridos naturales pueden ser de canto
rodado o de canto chancado. Los áridos artificiales
se pueden utilizar para lograr algunas propiedades
especiales del hormigón, como por ejemplo
hormigón liviano.
d) Aditivos: elementos que reaccionan químicamente con la mezcla de
hormigón. Se agregan
al hormigón fresco en proporciones menores (1 a 2% en peso) para
modificar alguna de sus propiedades físicas o mecánicas tanto en estado
fresco como endurecido. Su uso y dosificación se hace estrictamente de
acuerdo con las indicaciones del proveedor y es muy
recomendable hacer hormigones de prueba con los mismos materiales
que se usarán luego en obra.
Algunos tipos de aditivos son: aceleradores o retardadores de fraguado,
plastificantes, aceleradores de endurecimiento, expansores,
impermeabilizantes, superplastificantes.

18. CONSTRUCCIÓN
DE HORMIGÓN
ARMADO
• e) Adiciones: son aquellos materiales que
se agregan al hormigón fresco en
proporciones
• importantes para modificar algunas
propiedades físicas o mecánicas del hormigón
una vez endurecido.
• Ejemplos: -
- Poliestireno expandido ⇒ obtener
densidades menores
- Escorias metálicas ⇒ obtener densidades
mayores
- Fibras ⇒ mejorar comportamiento a la
flexotracción
- Colorantes y otros.
