El documento presenta información sobre paletas o estibas, incluyendo su definición, objetivo de facilitar la manipulación de carga y reducir costos, beneficios como tiempos de carga más rápidos, clasificación por materiales como madera, plástico y metal, y métodos de reciclaje.

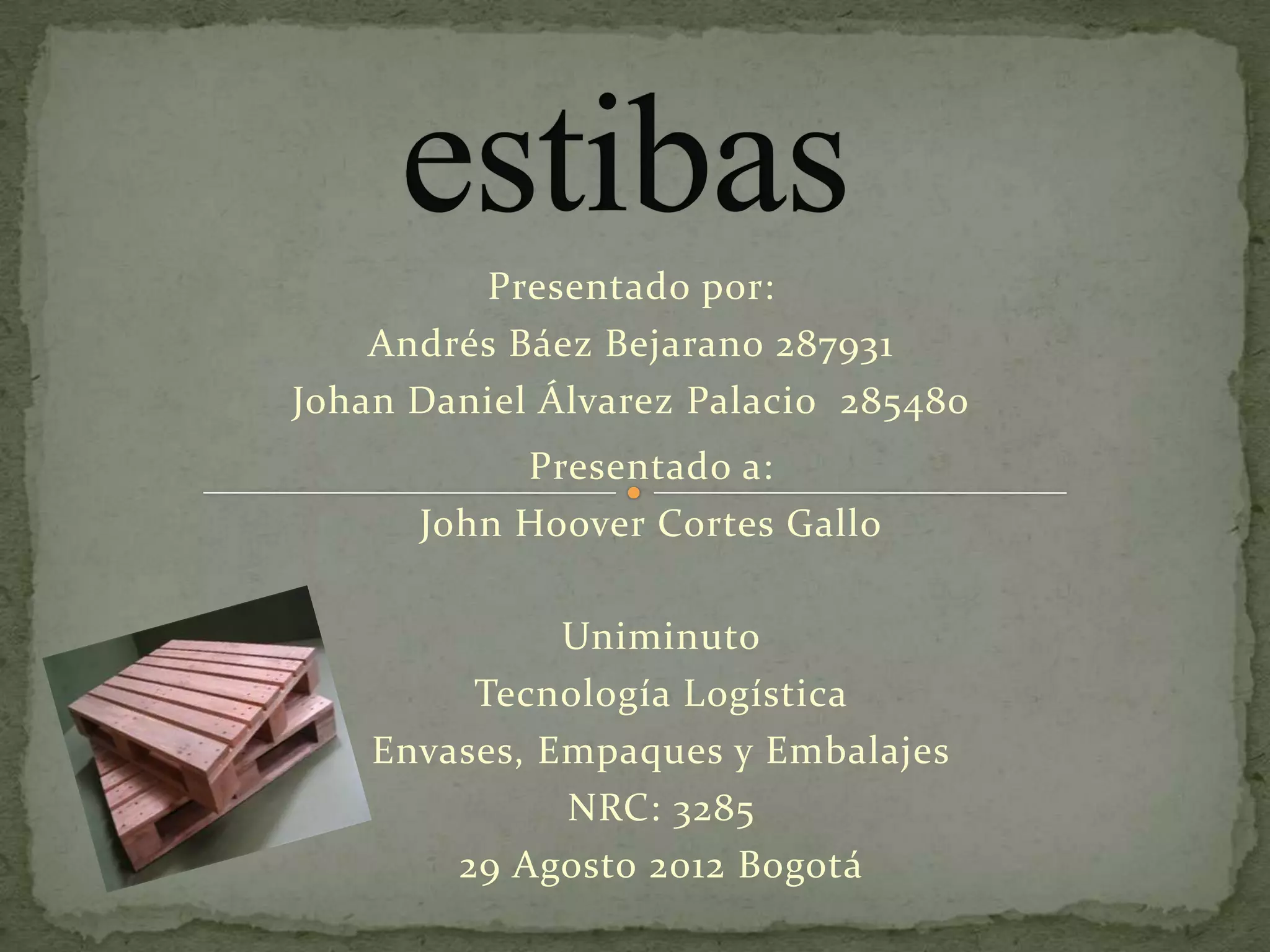

1. Presentado por:
Andrés Báez Bejarano 287931
Johan Daniel Álvarez Palacio 285480
Presentado a:
John Hoover Cortes Gallo
Uniminuto
Tecnología Logística
Envases, Empaques y Embalajes
NRC: 3285
29 Agosto 2012 Bogotá

2.  Definición
 Objetivo
 Beneficios
 Configuración de carga
 Métodos
 Características
 Clasificación por material
 Reciclaje
 Videos
 Web grafía

3. La paleta , también conocida como estiba, tarima y pallet , es
una estructura o plataforma generalmente de madera , que
permite ser manejada y movida por medios mecánicos como
una unidad única la cual se utiliza para colocar (estibar)sobre
ella los embalajes con los productos , o bien mercancías no
embaladas o sueltas.

4. Objetivo
Tiene como objeto evitar una
excesiva manipulación
representada en tiempo y
esfuerzo de todos los objetos o
mercancías paletizados de forma
individual, Permite la
manipulación y distribución de la
mercancía hasta el destino final,
en condiciones óptimas y con el
mínimo esfuerzo.

5.  Tiempos de cargue de vehículos.
 Menor manipulación de productos.
 Menores costos de mano de obra.
 Menor tiempo de recibo.
 Menor probabilidad de errores por faltantes, sobrantes o
referencias trocadas.
 Mejores relaciones comerciales.
 Mayor seguridad del personal involucrado en las tareas.
 Carga estable.
 Mejor aprovechamiento del espacio de los vehículos (cubicaje
optimizado).

6. TIEMPO OPERACIÓN (Minutos)
TIPO DE VEHÍCULO
MANUAL PALETIZADA VAR. %
Sencillo 134 14 -89,6%
Dobletroque 184 20 -89,1%
Tractomula 307 38 -87,6%

7. En El Almacenamiento:
 Se aprovecha mejor el espacio en las
estanterías.
 Nuevamente se generan las
condiciones para manipulación de
carga en instalaciones automatizadas.
 Se cuenta con un almacenamiento
más seguro y estable, de mejor
identificación y acorde a un proceso
ágil.
 Menor riesgo por manipulaciones en
altura

8. En La Manipulación:
 Facilitarla Mediante el uso de maquinaria convencional.
 Ubicación Fácil Tanto en estanterías como en vehículos.
 Admisión de carga en instalaciones con automatización en el
flujo interno y externo.

9. El Empaque o Embalaje y Su relación Con Las Estibas
 Para aprovechar de forma satisfactoria la superficie de la estiba
es necesario tener en cuenta las dimensiones de los empaques y
el diseño de los mismos.
 Las mercancías deben cubrir el 100% del espacio para obtener el
peso recomendado y una altura óptima, teniendo en cuenta la
densidad de la carga y la estructura misma de los embalajes.

10. Altura De La Carga
 Debe facilitar el desarrume y la extracción de las mercancías.
 Ergonomía.
 Estabilidad.
 Acople e inserción en sistemas de almacenamiento.
Fijación O Cohesión:
 Polipropileno, Strech

11. Tendidos inferiores en forma de
Columnas amarradas
columna trabando los últimos

12. La adaptación de un estándar de paleta , es
fundamental para obtener los beneficios de
la automatización de cargas y optimizar en
general los diferentes procesos de la cadena
de abastecimiento ya que tener paletas de
varios tamaños es antieconómico .
Dimensiones externas: Peso de la estiba:
Largo: 1.200mm Tolerancia : 30 Kilogramos
+/- 3mm (promedio)
Ancho: 1000 mm Tolerancia : Capacidad: Características:
+/- 3mm (promedio)
1000 Kilogramos 4 Entradas
Altura: 145 mm Tolerancia :
No reversible
+/- 7mm (promedio)
No perimetral

14. Generalmente están constituidos por
9 tacos, pero existen también los
pallets de 4, 6 y 12 tacos.
El pallet de tacos permite el paso de
las palas del aparato elevador por los
cuatro lados. De estos pallets existen
varios tipos.

15. Cuatro entradas

Poseen 9 tacos, estando su parte inferior formada por 3 patines. Es la
estructura más común y más utilizada en la mayoría de los sectores
industriales.
Este tipo de pallet puede ser manipulado por todos los aparatos de
elevación como por ejemplo: carretilla elevadora, transpaleta, apilador,
etc.

16.  Cuatro entradas perimétrico o enmarcado
Un pallet de 4 Entradas Perimétrico o Enmarcado, tiene su parte
inferior constituida por 5 maderas, formando un marco. Puede ser
manipulado por todos los aparatos de elevación, a excepción del
apilador. La principal característica de esta estructura, es que mejora la
estabilidad para poder ser remontado.

17.  Dos entradas sin maderas bajas
Está constituido por varias maderas en la base
superior y los correspondientes travesaños. Este
modelo es adecuado para poder ser manipulado
por todos los aparatos de elevación. (carretilla
elevadora, transpaleta y apilador).

18.  Dos entradas semirreversible
Posee varias maderas en la base superior, además de los
correspondientes travesaños y tres maderas en la base inferior, lo que le
entrega una buena estabilidad para poder ser remontado. Puede ser
manipulado con carretilla elevadora y transpaleta.

19.  Dos Entradas Reversible o Doble Cara
Está compuesto por varias maderas en su base
superior, los correspondientes travesaños y las
mismas maderas de la base superior, en su base
inferior. Las dos bases pueden recibir
indistintamente la carga y sólo puede ser
manipulado por la carretilla elevadora, pero ofrece
una máxima estabilidad a la hora de ser remontado

21. Casi todos los pallets de madera están fabricados de
pino radiata, y son los más solicitados, principalmente,
por su precio, bajo costo de reparación y posibilidad de
reutilizarlos.

22. El uso de los pallets de plástico está
destinado a variados mercados, pero
se recomiendan para ambientes
húmedos o para el contacto directo
con agua. Además, se usan en cámaras
de frío, túneles de congelado y otro
rubros como la industria gráfica y
sanitaria.
Un gran plus de estos pallets es su duración, la que puede ir, dependiendo
de su correcto uso y mantención, desde 1 a 5 años, pudiendo ser reparado
o bien reciclado para productos que no requieren resina virgen

23. Estas tarimas pueden fabricarse con acero
corrugado, metal desplegado, alambre de
acero, aluminio y combinaciones de metal y
madera. Las tarimas de metal son más
costosas que las de madera y su uso principal
es para mover materiales dentro de la
bodega en donde se necesiten resistencias
adicionales.
Se clasifican en:
• metal corrugado
• completas de acero de una sola cara
• de una pieza de metal formado
• malla metálica

24. Otro material que está ganando su espacio en la demanda de
pallets es el cartón corrugado, muy recomendable para la
carga aérea debido a su bajo peso, que no sobrepasa los 7 kg.
Entre sus principales características, se pueden mencionar
que son totalmente reciclables y libres de controles
fitosanitarios, por lo que no hay mayores impedimentos en
transportar cargas alimenticias.

27.  Ensamble de Estibas Plásticas
 Fabricación de Estibas
 http://www.youtube.com/watch?v=S-oFDY0JHUg&feature=fvst
 http://www.youtube.com/watch?feature=endscreen&v=otqsTAR0lAo&NR=1

28.  http://www.plusformacion.com/Recursos/r/Carga-unitaria
 http://www.ecoformas.com/#
 http://www.google.com.co/url?sa=t&rct=j&q=&esrc=s&source=web&cd=9&ved=0CE0QF
jAI&url=http%3A%2F%2Fbdigital.eafit.edu.co%2FPROYECTO%2FP658.788O42%2Fcapi
tulo4.pdf&ei=7_o7UNWJA6-
M6QGBqIGQAw&usg=AFQjCNEmFv8g4kxQ4vDPs3dXdzwoIIKEjQ
 http://bryancamilo.blogspot.com/2010/06/pallets-y-tipos-de-pallets.html
 http://anzoategui.quebarato.co.ve/penalver/estibas-paletas-en-madera-de-pino-
tratadas-con-antiplgas-fabricadas-a-su-medida__65311C.html
