Fase 1

Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
1
INFORME 1
Presentado por:
DEISY ALEXANDRA MOLANO RODRIGUEZ
CÓDIGO: 1049605918
JAIR CAMACHO DÍAZ
CÓDIGO: 79786130
JOSÉ ALFONSO CARRILLO BERMUDEZ
CÓDIGO: 1049627449
GRUPO: 103380_27
ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Presentado a:
JOHN FREDY MONTES MORA
(TUTOR)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA –UNAD-
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA ECBTI
PROGRAMA DE INGENIERÍA DE SISTEMAS
2015

2
INTRODUCCIÓN
En el mundo de la globalización y la evolución de las diversas tecnologías en
nuestro entorno la tecnología es equivalente a la llamada innovación y la necesidad
de buscar cosas nuevas para facilitar las actividades humanas y hoy ha alcanzado
un nivel en la que se ha convertido una principal herramienta para mejorar el
aprendizaje y contribuyendo a diversos campos en la que el ser humano se ve
inmerso.
Este trabajo tiene como propósito brindar herramientas dinámicas y conceptuales
sobre el ensamble y mantenimiento de computadores, teniendo en cuenta
nuestro entorno como futuros profesionales de que nuestro país se ha venido
implementando día tras día la tecnología y es necesario que como estudiantes de
las ingenierías a fines tengamos un conocimiento sobre el curso ya que brinda una
carácter analítico y conceptual sobre el ensamble y mantenimiento de
computadores. Con este conocimiento previo podremos desarrollar habilidades y
destrezas prácticas, necesarias para que nosotros los futuros ingenieros nos
podamos enfrentar con cierta propiedad las situaciones que puedan surgir en esta
sociedad tecnificada. Es este trabajo daré a conocer las partes y el funcionamiento
del computador, sus periféricos y todos los elementos que lo integran tales como
los dispositivos de entrada, salida y la unidad central de procesamiento, teniendo
en cuenta que el computador se divide en dos partes: la parte física y la parte
mental; la parte física, compuesta de elementos tangibles tales como teclado,
mouse, pantalla, micrófonos, etc.; la parte mental o software, son los programas,
sistemas operativos y lenguajes de programación.
El ensamble de un computador depende para lo que el usuario lo necesite, teniendo
en cuenta 3 elementos bien importantes los cuales deben ser compatibles disco
duro, procesador a elegir y memoria RAM, ya que no podemos poner un disco duro
de bastante capacidad si el procesador es de baja frecuencia se demoraría en hacer
los procesos del mismo. Ahora si la memoria RAM es muy pequeña el computador
vendría a ser muy lento, es por eso se recomienda tener en cuenta estos 3
elementos a la hora de ensamblar un computador. A la vez se desarrollaran
competencias interpretativas, en donde como estudiantes se analizará la
importancia y funcionamiento de cada parte del computador para el correcto
funcionamiento del mismo, propositivas, donde se pondrá en práctica consolidando
un trabajo grupal presentando un informe de la actividad.

3
OBJETIVOS
 Objetivo general
Profundizar y entender los conceptos de la Unidad 1 – Arquitectura del
computador del curso de Ensamble y mantenimiento de computadores, por
medio del trabajo colaborativo a partir de la guía de la actividad se debe apropiar
las temáticas correspondientes a la primera unidad además se pretende
complementar la parte teórica con la práctica.
 Objetivos específicos
 Analizar el Funcionamiento del Computador y Periféricos.
 Describir las características principales del hardware de un Computador.
 Identificar el hardware apropiado para un computador.
 Ensamblar correctamente y paso a paso el Computador.
 Realizar correctamente la configuración del hardware ensamblado.
 Desarrollar una disciplina de auto-aprendizaje en el desarrollo del curso, para
así poner en práctica cada una de los conocimientos adquiridos.
 Interiorizar cada concepto en el desarrollo de las carrearas a fines.
 Evaluar nuestro reconocimiento de la unidad uno del curso a través del
desarrollo de la actividad.

4

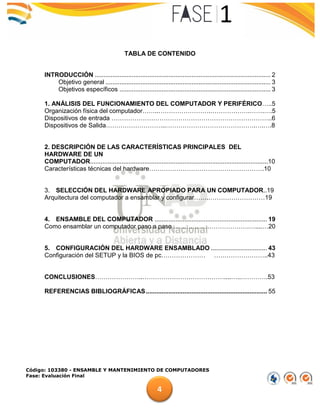

TABLA DE CONTENIDO
INTRODUCCIÓN .................................................................................................... 2
Objetivo general .............................................................................................. 3
Objetivos específicos ...................................................................................... 3
1. ANÁLISIS DEL FUNCIONAMIENTO DEL COMPUTADOR Y PERIFÉRICO…..5
Organización física del computador……..…………………….……………….…….….5
Dispositivos de entrada …………………………………………………………………..6
Dispositivos de Salida………………………..…………………………………….….….8
2. DESCRIPCIÓN DE LAS CARACTERÍSTICAS PRINCIPALES DEL
HARDWARE DE UN
COMPUTADOR......................................................................................................10
Características técnicas del hardware……………………………………………….10
3. SELECCIÓN DEL HARDWARE APROPIADO PARA UN COMPUTADOR..19
Arquitectura del computador a ensamblar y configurar…….………………………19
4. ENSAMBLE DEL COMPUTADOR ................................................................ 19
Como ensamblar un computador paso a paso……………………………….…....…20
5. CONFIGURACIÓN DEL HARDWARE ENSAMBLADO ................................ 43
Configuración del SETUP y la BIOS de pc………………… ……………………..43
CONCLUSIONES…………………..…………………………………....…..………….53
REFERENCIAS BIBLIOGRÁFICAS..................................................................... 55

5
DESARROLLO
1. Análisis del Funcionamiento del Computador y Periféricos
El funcionamiento de un computador obedece de medios sistémicos y sistemáticos
que están correlacionados directamente e inversamente proporcional uno del otro
para el funcionamiento de los elementos físicos o partes tangibles del computador
como son los elementos hardware además de su parte intangible como son los
programas o el software que en función conjunta con los demás componentes
lógicos necesarios para hacer posible el desarrollo de tareas específicas en
contraste a los componentes físicos del sistema o hardware para el funcionamiento
del computador. Para lograr el funcionamiento de un computador se lleva a cabo
de forma sistemática y sistémica que son dos formas diferentes para que un
computador funcione. Sistemáticamente un computador funciona por medio de
elementos para la operación del computador conocidos como elementos hardware
como son el mouse, CPU, teclado, pantalla entre otros que en funcionamiento
conjunto con otros dispositivos y elementos como los circuitos integrados en la CPU
como terminales, las memorias RAM, disco duro, el procesador, puertos de
conexión entre otras hacen que funcione al computador; esto en cuanto a las
actividades que hacen parte del funcionamiento de forma sistemáticamente. En la
parte sistemática la que hace parte de la parte de software del computador es decir
la parte lógica del computador. Su funcionalidad de forma sistemáticamente trabaja
por medio de algoritmos apoyados en los diversos lenguajes de programación y
software que llevan al funcionamiento del computador y por ende la manipulación
de los usuarios.
Entrada Proceso Salida

6
Organización física del computador:
La estructura del computador está compuesta de: Dispositivos de entrada, Unidad
central de procesamiento compuesta por la Unidad de control, la memoria central
y la Unidad aritmético- lógica y los Dispositivos de salida.
Dispositivos de entrada:
Son los periféricos que ingresan la información al computador tales como:
El scanner
Es una herramienta electrónica utilizada para sacar una imagen idéntica a los
documentos ya impresos, sea de textos o imágenes, funciona como una
fotocopiadora solo que este no da una impresión sino que sube la imagen directa a
la computadora. Utilizada en los bancos hoy en día, en los hogares y en las
empresas para dejar copias en procesadores de texto. Los hay de baja resolución,
como también ya salieron al mercado con alta definición los que se utilizan en los
entes gubernamentales y la policía y el CTI.

7
La cámara
Elemento electrónico para tomar imágenes, utilizada hoy en día para las redes
sociales, esta tiene 2 funciones de imagen o de video. La mayoría que se utiliza son
de tipo VGA, hay algunas que vienen de 1 y de 2 Megapíxeles.
El teclado
Los teclado son un dispositivo de entrada, es utilizado para digitalizar textos como
también se utilizan para dar comandos al computador para hacer determinados
oficios como copiar (Ctrl C), se utiliza para cerrar una página (Alt f4), entre otros.
Los hay con cable e inalámbricos.
El mouse
Es el controlador para activar los iconos de un documento, como también para
manejar la computadora en general con este se abren ventana y se cierran, este
hace desplazamientos de forma vertical u horizontal, con rodillos y una esfera, hoy
en día vienen con láser que hace este movimiento. Los hay con cable e
inalámbricos.
Micrófono
Se utiliza para hablar con otra persona por la web especialmente en las redes
sociales y programas como Skype, Messenger. También es utilizado para guardar
audio de voz o de la misma multimedia como audio y audio video, la mayoría viene
en conjunto con las aurículas o diadema.
Unidad central de procesamiento CPU

8
La cual hace el proceso interno dentro de la computadora de los datos ingresados
para luego ir a los dispositivos de salida para ser vistos. Se divide en dos:
 Unidad de control: quien controla la información y la dirige de la manera
correcta y organizada, es quien controla todo el proceso de la computadora.
 Unidad aritmético – lógica: se encarga de realizar las operaciones
aritmética y lógicas dentro de la misma, de las cuatro operaciones
matemáticas: suma, resta, multiplicación y división, y las respectivas
comparaciones.
Dispositivos de salida:
Son los encargados de dejar ver al usuario la información ya procesada y lista para
ser vista. Los dispositivos de salida son:
Pantalla
La salida por medio visual se utiliza para visualizar todo lo que se está haciendo
dentro de la computadora, las primeras con las CRT (monitores de rayos catódicos),
esta existieron por muchos años, a comienzos del siglo 21 salieron las LCD (display
de cristal líquido) los ojos se cansan menos que los CRT, y por ultimo salieron los
LED (compuestas por minúsculos bombillos que dan una imagen más nítida y de
mayor pixelaje que las LCD.
Impresora
Es un dispositivo de salida que sirve para exportar los textos o imágenes en papel
tamaño carta u oficio. Las primeras que existieron fueron las de matriz de punto que
funcionaba on un matriz de pixeles o puntos, luego existieron de inyección de tinta
que se utilizaron mucho en el hogar porque imprimen color y blanco y negro, como
también para fotografía. Y por último salieron las impresoras láser su emisor de
tinta llamado tóner es un cartucho con polvillo dentro utilizadas en los bancos y para
etiquetar códigos de barras. Hoy en día ya salieron vía WIFI no necesita conectarse
a la computadora sino a través de una red inalámbrica se envía la información del
computador a la impresora para la impresión.

9
Unidad de DVD
Es una herramienta que ayuda a los usuarios de la computadora a ver videos e
imágenes grabadas en discos DVD como también de documentos de textos, se
utilizan también para quemar música, video, imágenes y documentos en general.
Se han extinguido reemplazados por las memorias USB que tiene gran capacidad
de almacenaje de hasta 32 GBytes. Los más utilizados hoy en día son los x52
aunque existieron los de x48 con baja revolución.
Parlante
Expulsa el sonido del computador al usuario, se utiliza para escuchar música.
Primeramente salieron en pares hoy en día existe el teatro en casa compuesto de
4 a 6 parlantes con un búfer que da los bajos, da una mejor nitidez del sonido.
La memoria central:
Sirve para guardar la información mientras se trabaja en la computadora y puede
tener acceso a ella en forma directa. La memoria central consta de 2 áreas:
 Memoria RAM: memoria principal o de usuario es la memoria de lectura y
sirve para que el usuario trabaje sobre ella pero cuando se apaga el
computador la información se elimina, es por eso que se llama memoria
volátil
 Memoria auxiliar o externa: donde se almacenan los datos que el usuario
desea, son los dispositivos de almacenamiento externo, tales como discos
magnéticos y memoria extraíbles USB, Micro.
La diferencia entre memoria RAM y ROM, es que la primera es de lectura y escritura
pero al no tener alimentación eléctrica se pierde la información, mientras que la
ROM es la memoria de lectura y va impresa dentro de la tarjeta madre, mientras
que la RAM es una memoria extraíble también incluida dentro de la tarjeta madre
pero con ranura, que puede llegar hasta 16 GBytes. Utilizadas para gráficos y
equipos de alta rapidez.

10
2. Descripción de las Características Principales del hardware de un
Computador
Mediante consultas realizadas en la fase de reconocimiento y apoyadas en internet
a diferentes sitios Web, el estudiante deberá identificar las características técnicas
para cada uno de los elementos hardware (desarrollado por los fabricantes) que
identifico en su entorno y que se resume en la siguiente tabla:

11
CARACTERÍSTICAS TÉCNICAS DEL HARDWARE
DISPOSITIVO
HARDWARE
DESCRIPCIÓN TÉCNICA DEL HARDWARE
Tanto Intel como AMD son empresas fabricantes de procesadores para computador, Intel siendo una
empresa solida mientras que AMD trabajaba para Intel a principios de los 8, en 1996 fábrica el AMD K5
con x86 siendo netamente fabricado por AMD.
Intel Pentium: son procesadores diseñados por Intel Corporation.
Primer procesador en 1993, con velocidades iniciales de 60 y 66 MHz.
 El Intel 8086 y el Intel 8088 (i8086, llamados oficialmente iAPX 86, y i8088) son los primeros
microprocesadores de 16 bits diseñados por IntelEl 8088 fue el microprocesador usado para la primera
computadora personal de IBM, la IBM PC, que salió al mercado en agosto de 1981.
 El Intel 80386 (i386, 386) es un microprocesador CISC con arquitectura x86. El i386 fue empleado como
la unidad central de proceso de muchos ordenadores personales desde mediados de los años 80 hasta
principios de los 90.
 Los Intel 80486 (i486, 486) son una familia de microprocesadores de 32 bits Estas mejoras hacen que
los i486 sean el doble de rápidos que un i386.
 El Pentium II es un microprocesador con arquitectura x86 diseñado por Intel, introducido en el mercado
el 7 de mayo de 1997. El Pentium II integra 7,5 millones de transistores.

12
Procesadores
(Intel, AMD)
Los cambios fundamentales respecto a éste último fueron mejorar el rendimiento en la ejecución de
código de 16 bits, Poseía 32 KiB de memoria caché de primer nivel repartida en 16 KiB para datos
y otros 16 KiB para instrucciones.
 El procesador Intel Pentium Dual-Core es parte de la familia de microprocesadores creados por la
empresa Intel que utilizan la tecnología de doble núcleo. Fue diseñado para trabajar en equipos
portátiles (Laptops) y en equipos de escritorio (Desktops), Llegando algunos de sus modelos, como
el E2140, a duplicar su velocidad de reloj (de 1,6 a 3,2 Ghz) sin necesidad de utilizar una placa base
de gama alta. La versión para portátiles posee una memoria caché L2 de 1 MiB y trabaja con un bus
frontal de 533 MHz, 667 MHz y 800 MHz (dependiendo del modelo), mientras que las versiones para
escritorio cuentan con 1 MiB ó 2 MiB de caché L2 y trabajan con un bus frontal de 800 MHz ó 1066
MHz (dependiendo del modelo).
En el año 2010 revolución de la tecnología en muchas áreas se crearon los procesadores:
 Core i3: El 7 de enero de 2010, Intel lanzó el primer procesador Core i3:1 son procesadores de doble
núcleo con procesador gráfico integrado, la GPU, denominada Intel HD que funciona a 733 MHz.
Poseen 4 MiB de caché de nivel 2.
 Core i5: son aquellos para trabajos exigentes. Disponible en dos o cuatro núcleos, los procesadores i5
vienen con hasta 8 MB de caché (L3) para compartir, también utilizan el socket LGA1156, controlador de
memoria DDR integrado, tecnología Intel Hyper-Threading y con la tecnología Turbo Boost.
La tecnología Turbo Boost promete aumentar la velocidad del procesador de forma automática.
 Intel Core i5 va a cambiar la frecuencia o el voltaje de la CPU sin su permiso y pronto verá un aumento
significativo en el rendimiento.Hablando específicamente de los modelos i5, existe la posibilidad de un
aumento de hasta 800 MHz de velocidad.

13
 Core i7: La línea de procesadores dirigida a los entusiastas y al público profesional, trae muchos beneficios
y características asombrosas. Todos los procesadores Core i7 tienen cuatro núcleos (la ha i7-980X seis
núcleos), memoria de 8 MB de caché L3, controlador de memoria integrado, Intel Turbo Boost, Intel Hyper-
Threading, Intel HD Boost. Los Core i7 son los primeros procesadores que usan la micro arquitectura
Nehalem de Intel y es el sucesor de la familia Intel Core 2
AMD: es una compañía estadounidense de semiconductores establecida en Sunnyvale, California, que
desarrolla procesadores de cómputo. Sus productos principales incluyen microprocesadores, chipsets
para placas base, circuitos integrados auxiliares, procesadores embebidos y procesadores gráficos para
servidores, estaciones de trabajo, computadores personales.
Procesadores AMD:
En 1982 AMD firmó un contrato con Intel, convirtiéndose en otro fabricante licenciatario de procesadores
8086 y 8088 El Am486 fue un microprocesador de computadora compatible con el Intel 80486, producido por
AMD en los años 1990. La velocidad de reloj más alta de los chips 486 de AMD, proveyeron un
desempeño superior a muchos de los primeros Pentium. Mientras que el Am386 fue usado
principalmente por pequeños fabricantes de computadores, por 1994, los chips Am486DX, DX2, y SX2
ganaron aceptación entre los grandes fabricantes de computadores, especialmente Acer y COMPAQ.
 K5: El primer procesador x86 completamente fabricado por AMD fue el K5 lanzado en 1996. La "K"
es una referencia a la kriptonita.
 El K7: es el procesador de séptima generación x86 de AMD, haciendo su debut el 23 de junio de
1999, bajo la marca Athlon. A diferencia de los procesadores anteriores de AMD, no podría ser
utilizado en las mismas tarjetas madre, debido a problemas de licencia sobre el Slot 1 de Intel.
 El AMD Athlon 64 es un microprocesador x86 de octava generación que implementa el conjunto de
instrucciones AMD64, que fueron introducidas con el procesador Opteron

14
El Athlon 64 presenta un controlador de memoria en el propio circuito integrado del microprocesador y
otras mejoras de arquitectura. Siendo uno de los más conocidos por AMD en su época. El Athlon 64
viene en tres zócalos para CPU: Uno tiene 754 patillas, otras 939 patillas y el restante 940.
 A mediados del año 2006 se introdujo el socket AM2, de 940 pines, conllevando la implementación
de memorias DDR2 en plataformas Athlon 64.
Discos Duros
(Seagate,
Western
Digital)
Seagate Technology:
Es un importante fabricante estadounidense de discos duros, fundado en 1979 y con sede en Scotts
Valley, California. La compañía está registrada en las Islas Caimán.
Sus discos duros son usados en una variedad de computadoras. Dispositivos de consumo como PVRs,
la consola Xbox de Microsoft.
Existen discos duros desde 40 Gb hasta 2Tb en esta marca

15
El 21 de diciembre de 2005, Seagate confirmó la adquisición de la marca rival de discos duros Maxtor.
En Abril del 2011 Seagate realizó la adquisición de la división de discos duros de Samsung. Samsung
proveerá a Seagate de los chips necesarios para sus unidades.
Discos duros para Desktop
 Barracuda®, desde 80 GB hasta 2 TB de capacidad, conexiones SATA o ATA, y tecnología de
grabación perpendicular.
 Internal 3.5 pulgadas, 7200 rpm y conexiones SATA o ATA.
 DiamondMax® 7200 rpm,desde 40 a 320 GB de capacidad, conexiones SATA o ATA

Discos duros para Laptop
 Momentus® desde 30 a 160 GB
 Maxtor® MobileMax™ 5400 rpm, desde 40 hasta 80 GB, conexión ATA
 Notebook Interno

Discos duros para Server
 Savvio®
 Cheetah®
 Barracuda® ES
Discos duros externos
 FreeAgent™
 ProFreeAgent™ Desktop

Western Digital:

16
Es un fabricante mundial de discos duros, con una larga historia en la industria electrónica, es un
fabricante de circuitos integrados y de productos de almacenamiento, Fue fundada el 23 de abril de
1970 como General Digital, más antiguo que Seagate.
También fabrica tarjetas gráficas chipsets y tarjetas de red.
En 1986, se introduce el chip WD33C93 con interfaz SCSI, el cual fue usado por el primer bus maestro
de la controladora SCSI de 16 bits. En 1988 se introduce el WD42C22 "Vanilla", el primer chip para
controladora de disco duro ATA. En el año 2000 El primer disco de 8MB de caché era de 100 GB2
WD1000JB y los modelos siguientes era de capacidades desde 40 GB hasta 250 GB y más
En 2003, adquiere la mayoría de los activos Read-Rite Corporation, el líder en eZ mismo. Ese mismo
año ofrece el primer disco duro Serial ATA (SATA) de 10.000 rpm: el WD360GD "Raptor", con capacidad
de 36 GB.
En el 2005 actualiza a una versión de 150 GB. En el 2006, introduce "MyBook" una línea de discos
externos. El 7 de octubre del 2007, lanza varias versiones de un disco de 1 TB -que era el más grande
en la línea "MyBook"- y ahora hay disponibles versiones de 2 y 3 TB.
En Marzo de 2012 compra la división de almacenamiento de Hitachi por 4.300 millones de dólares,
convirtiéndose así en el mayor fabricante de discos duros del mundo, por encima de Seagate.
Memorias
RAM (Core x,
ST, Etc.)
Son memorias de acceso aleatorio.
Van desde 64Mb que existieron en los 90 cuando los computadores estaban saliendo para ser
comercializados para el hogar a medida que fue evolucionando la tecnología ha aumentado su velocidad
y capacidad de lectura.
Hoy en día lo más común es ver RAM de 4 Gb o incluso para usuarios con más exigencia hasta de 8
Gb en una computadora para hogar o donde se trabaje programas de gráficos que él lo más usado por
coral Drew para diseño.

17
Master Board
(Intel, AMD)
 Hay AT (advanced technology) y ATX (advanced technology extended),
 La AT data del año 1984, empleada por IBM y por sus clones.
 La Baby-AT la introdujo IBM en 1985 (más pequeña y económica que la AT).
ATX que reemplazó completamente a AT en 1997.
Existen para Intel y AMD
AMD 939
Tiene un chip llamado BIOS, 2 ranura de memoria, zócalo para el procesador, ranuras de expansión
(pueden ser:
 ISA, Vesa local bus,
 PCI, para conectar una tarjeta de red auxiliar
 AGP, para gráficos
 PCIexpress para video
Los conectores para las unidades de DVD, un conector de fuente, jumper
conectores externos:
 puertos USB 2.0 posteriores generalmente 4, aunque algunas poseen 6 puertos hoy en día.
 para el mouse que ya no trabaja, tarjeta de video integrada
 conectores de audio y video y su respectivo
 conector de red todo integrado.
La diferencia entre AMD e Intel son los driver de la tarjeta ya que cada una tiene su configuración
predeterminada por cada fabricante. Siendo AMD quien tiene un buen desempeño y diseñada para

18
gráficos. Hoy en día existen los conectores SATA quien reemplazó los conectores IDE estos para
conectar el disco duro y las unidades de DVD.
Las tarjetas madres que existen según sean los conectores del procesador, ejemplo:
Intel:
Tarjeta madre para procesador de 754 o de 478 pins. Viene igual la tarjeta madre para AMD:
Tiene un chip llamado BIOS, 2 ranura de memoria, zócalo para el procesador, ranuras de expansión
(pueden ser:
 ISA, Vesa local bus,
 PCI, para conectar una tarjeta de red auxiliar
 AGP, para gráficos
 PCIexpress para video
Los conectores para las unidades de DVD, un conector de fuente, jumper.
conectores externos:
 puertos USB 2.0 posteriores generalmente 4, aunque algunas poseen 6 puertos hoy en día.
 para el mouse que ya no trabaja, tarjeta de video integrada
 conectores de audio y video y su respectivo
conector de red todo integrado

19
El estudiante puede seleccionar por lo menos a dos fabricantes de cada dispositivo
anteriormente relacionado y, establece las características técnicas del dispositivo
que es desarrollado por cada fabricante y definidos en la tabla anterior.
3. Selección del Hardware Apropiado para un Computador
De acuerdo al hardware identificado anteriormente punto 2, el estudiante definirá
que componentes utilizara para ensamblar una PC, esto le permite establecer la
arquitectura del computador a configurar, describiéndolo en la siguiente tabla:
ARQUITECTURA DEL COMPUTADOR A ENSAMBLAR Y CONFIGURAR
HARDWARE SELECCIONADO FABRINCANTE DEL HARDWARE
Procesador Core™ i5- 3220 3.30
GHz
Intel
Memoria DDR3 de 8 GB (1 x 8 GB) Kingston
Disco duro. HDD Sata de 1 Tb Seagate
Intel Desktop Board DZ87KLT-75K
DDR3, USB 3.0
Intel
4. Ensamble del Computador
De acuerdo a los lineamientos establecidos en la guía integrada de actividades,
disponible en el entorno de conocimiento, el estudiante desarrolla la práctica de
laboratorio No.1, la cual puede ser realizada de forma autónoma (Si posee los
conocimientos en el área) o asistidas y/o asesoradas por medio de un tutor en el
CEAD o centro donde se encuentra matriculado, por medio del desarrollo de esa

20
práctica, el estudiante describe paso a paso el ensamble del computador, de
acuerdo a las partes seleccionadas, en un documento anexando evidencias del
proceso, las cuales pueden ser imágenes tomadas de su práctica de laboratorio. El
documento desarrollado en este punto debe ser subido como aporte individual del
estudiante, en el tema del foro de trabajo colaborativo.
COMO ENSAMBLAR UNA COMPUTADORA PASÓ A PASO
A continuación se presentan los pasos para el ensamble de una computadora, se
mostraran imágenes tomadas directamente en el proceso y del simulador CISCO
encontrado en el aula virtual del curso.
Lo primero que se debe realizar es preparar las herramientas:
 Destornillador de estrella
 Crema térmica para el procesador
 Se debe desmagnetizarse colocar las
manos en el chasis o usar manilla
antiestática, para no ir a dañar la tarjeta
o elemento electrónico por el
magnetismo.
Paso 1: Lo primero que se debe realizar es retirar la tapa del chasis con un
destornillador tipo estrella para ensamblar las partes de la CPU.

21
Paso 2: Se instala la fuente de energía fijándola bien en el lugar correspondiente:
Paso 3: Se asegura con los tornillos

22
Paso 4: Ahora continuamos con la placa base, colocamos las memorias RAM
Memoria RAM

23
Paso 5: En seguida se instala la CPU en el socket, antes que todo se debe verificar
en la posición que esta encaja para ser asegurada con el respectivo seguro:

24
Aseguramos CPU
Pasó 6: Luego de poner la CPU le instalamos pasta térmica encima para que la
CPU no se sobrecaliente demasiado.

25
Paso 7: luego se pone el disipador de calor o llamado también COOLER que ayuda
a mantener y regular la temperatura del procesador.
 Conectamos

26
Paso 8: Instalamos la Mainboard en el case los conectores de entrada
corresponden a la posición en la cual se logren conectar los periféricos de entrada
a partir la parte externa del case.
Paso 9: Se procede a colocar la tarjeta de red:
Tarjeta de RED
Mainboard

27
Paso 10: Colocamos la tarjeta LAN para internet
Tarjeta LAN
Recordar que hoy en día en las Main Board ya
no se necesitan instalar las tarjetas de red o de
video ya viene dentro de la tarjeta madre a no
ser que se necesite para juegos o una tarjeta
de red adicional en el caso de servidores.

28
Paso 11: Se coloca la tarjeta de video
Tarjeta de video
Paso 12: Luego de instalar todas las tarjetas se instalan las
unidades internas (Disco duro disquetera). Se coloca el
disco duro de tal forma que encaje en el compartimento de
unidades 3,5 se sitúa de acuerdo a los orificios del chasis
para poder atornillar o empernar.

29
Paso 13: Luego se procede a colocar la lectora de DVD a través de la parte externa
del case en la división de unidades frontal.

30
Unidad de DVD
Paso 14: De la misma forma que la unidad de DVD localizamos y ajustamos la
disquetera en la parte frontal.

31
Paso 15: luego procedemos a conectar los cables de la fuente mainboard.
Primero ponemos el cable P1 en el ATX:

32
Cable ATX
Paso 16: colocamos el cable SATA al disco duro
Paso 17: conectamos el cable del ventilador

33
Paso 18: colocamos en cable Molex en la parte correcta de la Lectora.
Paso 19: Pasamos a colocar el cable Berg en la disquetera.
Paso 20: Conectamos el cable auxiliar

34
Paso 21: Colocamos los cables de data (PATA, SATA, FLOPPY).
Procedemos a colocar el cable PATA en el correspondiente puerto IDE
Paso 22: Colocamos el cable Floppy más delgado teniendo en cuanta el Pin 1 es el
principal y luego el otro extremo a la ranura de la disquetera

35
Paso 23: Finalmente se instala el cable SATA en el puerto SATA de las mainboard,
asegurando que quede bien conectado luego el otro extremo al disco duro.

36
Paso 24: Se procede a instalar los cables externos
Se cierra la caja con las tapas que se habían retirado inicialmente empernando
con tornillos para que quede segura.

37
Paso 25: Ahora está listo para conectar los cables externos a los puertos en la
parte posterior de la computadora.
Conectamos el cable para el monitor:
Paso 26: Conectamos el teclado:

38
Paso 27: Conectamos el mouse:

39
Paso 28: Conectamos algún dispositivo que use conexión USB ejemplo la
impresora:
Paso 29: Conectamos el cable del Ethernet el cual permite que el computador se
conecte a alguna red
Paso 30: Conectamos antena para el internet inalámbrico

40
Paso 31: Para finalizar instalamos el cable de energía en la parte trasera de la
Fuente de poder.

41
Conexión finalizada
Antes de conectar a la corriente:
 Antes de prender el equipo armado se tienen que tomar algunas medidas de
seguridad.
 Antes que todo asegúrese de que no quede ningún tornillo ni ninguna otra pieza
metálica suelta dentro del computador. De caer sobre algún circuito, ocasión
harían un corto circuito.
 Asegúrese también de que no haya cables ni tornillos obstruyendo al ventilador.

42
 Vuelva a chequear que el selector de voltaje indique el voltaje correcto, puede
que se haya movido accidentalmente.
 No cierre la caja para encender el computador, será más fácil detectar alguna
anomalía dejándola abierta.
 Comience por conectar el monitor a la salida de la tarjeta de video, o a la de la
tarjeta decodificadora MPEG.
 Conecte el teclado y el mouse. Si ambos son PS/2 y su equipo sólo tiene un
puerto PS/2, conecte el mouse al puerto PS/2 y el teclado al DIN de nueve pines,
utilizando un adaptador de PS/2 a DIN. Pág. 135 del módulo.
Paso 32: Encendemos la computadora y comprobamos que esta lista para trabajar

43
5. Configuración del Hardware Ensamblado
Ensamblados los componentes y/o periféricos del PC, el estudiante realiza un
resumen del proceso de configuración de los componentes integrados en el PC que
lo requieran, revisando el SETUP y BIOS del PC ensamblado, debido a que la
mayoría de estos componentes, la configuración se realiza automáticamente desde
la instalación de sistemas operativos. Este resumen debe ser subido como aporte
al desarrollo de la actividad por parte del estudiante.
CONFIGURACIÓN DEL SETUP Y LA BIOS DE PC
El termino BIOS quiere decir “Sistema básico de entrada y salida” Es un programa
anexo a un chip de la placa base que se encarga de efectuar las funciones básicas
además la administración y configuración del hardware principal, este programa es
de gran importancia puesto sin este no sería posible el funcionamiento del
computador puesto no habría comunicación entre el hardware y software. La
manera de ingresar a la BIOS o SETUP depende de la marca. A continuación se
muestra la configuración de la BIOS he instalación del sistema operativo.
Primero que todo nos debemos dar cuenta en la primera pantalla que aparece al
momento de encender el computador puesto solo tenemos unos cuanto segundos
para dar la instrucción pulsando la tecla o combinación correspondiente para
ingresar a la BIOS. Normalmente se utilizan las teclas de función Spr o también Del
(Spr), F2, F10, F1, F12 o también combinaciones del tipo Ctrl-Alt-Esc, Ctrl-Spr, Ctrl-
Esc, etc.
Configuración de la BIOS
Encendemos el computador:

44
 En este caso Oprimimos varias veces F10
 Aquí ya entramos a la configuración del BIOS

45
 Configuramos para iniciar desde el CD para instalar el sistema operativo
 Con las flechas del teclado nos movemos para realizar las respectivas
selecciones
 Seleccionamos arranque
 Seleccionamos CDROM

46
 Seleccionamos
 Presionamos ESC luego salir, guardar cambios y salir
 Apagamos el equipo e introducimos el CD en la disquetera

47
 Encendemos el computador y nos debe arrancar desde el CD
dejando pasar el BIOS.
 Presione cualquier tecla

48
 Empieza el proceso de instalación de WINDOWS 8.1
 Se secciona el idioma y demás configuraciones de acuerdo con el
usuario
 Seleciona siguiente e instralar ahora

49
 Esperamos que se inicie el programa de instalacion.
 Seleccionamos el sistema operativo que se desea instalar y
selecionamos siguiente:
 Aceptamos terminos de licencia y oprimimos siguiente:

50
 Se selecciona isntalacion personalizada
 Clic en nuevo y aplicar
 Repartimos el disco:

51
 Oprimimos siguiente
Aquí se empieza a instalar WINDOWS y esperamos que reinicie
Finalmente se personaliza y configura Windows normalmente

52
Después de instalado el sistema operativo se debe volver a configurar el BIOS
restaurando los valores iniciales para que nuevamente cuando volvamos a
encender el computador nos inicie desde el disco duro.
Se entra a la BIOS normalmente como al inicio
 Seleccionamos YES (si)

53
CONCLUSIONES
Durante el desenlace de este trabajo se logró profundizar los conocimientos
adquiridos en la temática del curso de ensamble y mantenimiento de computadores
(Unidad 1) arquitectura del computador en los que se puso en práctica cada uno
de los conocimientos por medio del laboratorio desarrollado ya que es de gran
importancia en la vida cotidiana y en un futuro como profesionales tener
conocimiento y saber cómo se ensambla y funciona un computador. Además
permitió evaluar los conocimientos adquiridos en el proceso de auto-aprendizaje
asimismo innovar alternativas de estudio; para así poner en práctica cada uno de
los conocimientos alcanzados. De esta manera nos ayuda a formar nuestro proyecto
de vida personal en un ámbito laboral para un futuro desempeñarnos
profesionalmente en cualquier área de trabajo tanto en una empresa como en la
vida. Se puede decir que hoy en día hemos crecido en el mundo de las
computadoras, las máquinas portátiles, los Smartphone, las tabletas, las
impresoras y los reproductores de música digitales, que hacen parte de nuestra
objetividad de un modo casi natural. Se conoció la arquitectura y los elementos que
componen un computador, los dispositivos de entrada, unidad central de
procesamiento y los dispositivos de salida, como también los dispositivos de
almacenamiento que son bien importantes. Se afirma que a la hora de elegir un
computador se debe tener en cuenta aspectos importantes como el disco duro, la
memoria RAM y el procesador que sea bastante rápido, claro está los 3 van de la
mano. No puede ser uno mucho más rápido que el otro, un ejemplo de esto: no
podemos colocar una memoria RAM de 512 Mb a un procesador de 5200 de GHz
de frecuencia, con un disco duro de 128 Mb, no es compatible y además el equipo
sería muy lento, eso de que arrancara. El ensamble de un computador depende
para lo que el usuario lo necesite, con un procesador veloz de hasta 6 núcleos como
lo es Intel Core i7, con turbo Boost y controlador de memoria integrada el cual
cambia de velocidad elevando el voltaje según las exigencias, este utilizado para
diseño y en algunos servidores de mediano trabajo. Ahora bien le ponemos una
memoria RAM de 6 Gb con un Disco Duro de 2 Terabytes suficiente para usuarios
exigentes y de bastante flujo de datos.
Con el desarrollo de la actividad se evalúa el proceso de aprendizaje y conocimiento
de las temáticas estudiadas en la que se llevó a la práctica seleccionando entre los
diversos componentes hardware y ensamblando un computador además
configurándola. Finalmente se concluye que la tecnología es el conjunto de

54
herramientas y conocimientos técnicos, sistemáticos que logan diseñar y crear
recursos o servicios que proporcionan el acomodo al medio y que suplen las
necesidades del ser humano.

55
REFERENCIAS BIBLIOGRÁFICAS
Alberto León Vásquez Giraldo. (2013), el funcionamiento de la computadora, 14 marzo de 2015, de
Blog spot sitio web http://analisisysistemasdeinformacioniek2013.blogspot.com/2013/02/el-
funcionamiento-de-la-computadora-y.html
Taielbarela (2014). Parlantes del computador, 17 de marzo de 2015, de sitio web:
http://www.imagui.com/a/los-parlantes-de-computador-iEXGkGM86
Robot (2010), estructura interna de la computadora, 17 de marzo de 2015, de Blog spot sitio web
http://multi-pc-solutions.blogspot.com/2010/07/estructura-interna-de-una-
computadora_790.html
Wikipedia (2006), procesadores AMD, 17 marzo de 2015, de Wikipedia sitio web:
http://es.wikipedia.org/wiki/Advanced_Micro_Devices#Historia_de_lanzamientos_al_mercado
http://es.wikipedia.org/wiki/Intel_Corporation
Policemod27 (2012), Que es Intel Core i5 y i7, 17 de marzo de 2015, de Yahoo repuestas sitio web:
https://mx.answers.yahoo.com/question/index?qid=20120217203731AAwJ4gi
Wikipedia (2006), Seagate Technology, 17 marzo de 2015, de Wikipedia sitio web:
http://es.wikipedia.org/wiki/Seagate
http://www.intel.com/content/www/us/en/motherboards/desktop-motherboards/desktop-
board-dz87klt-75k.html

Fase 1

Más contenido relacionado

La actualidad más candente

Similar a Fase 1

Fase 1
