Proyecto final - Fase 1

ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
TRABAJO COLABORATIVO FASE UNO
OMAR STIVEN MORENO COD:
RONALD M. BERMUDEZ G. COD: 80165388
GONZALO SUAREZ COD: 80151623
GRUPO: 103380_60
PRESENTADO A: CARLOS ROJAS
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍAS E INGENIERÍAS
BOGOTÁ, MARZO 27, 2015

A través del desarrollo del presente documento, se tomarán como base los
conocimientos empíricos dominados por cada integrante del grupo colaborativo,
así como los conceptos aprendidos a través del aprendizaje teórico y el
correspondiente componente práctico, con el fin de dar a conocer el
funcionamiento completo de un computador, partiendo de la definición de sus
componentes, las características de los mismos, realizando una selección para el
ensamblaje de un computador y detallando paso a paso tanto el ensamblaje como
la configuración del setup.
INTRODUCCIÓN

HARDWARE Y SOFTWARE
SOFTWARE
Sistema Operativo: entre los cuales podemos mencionar Windows, OS X, GNU/Linux, Unix,
Solaris, Google Chrome OS, Android, ente otros.
Drivers: controladores usados por diferentes dispositivos como los de audio, video,
impresora, monitor, teclado, mouse, escáner, etc.
HARDWARE
Dividido en CPU, dispositivos de entrada, dispositivos de salida y dispositivos mixtos
CPU: Unidad Central de Procesamiento, está conformada por la memoria principal, la unidad
aritmético lógica y los registros de control; es aquí donde se realizan los procesos del
computador.
En la CPU está contenida la Board y sus componentes.
Board: denominada placa madre donde se conectan todos los dispositivos del computador, a
ella va incorporado el procesador, la memoria USB, contiene los puertos IDE y SATA para
conexión de los discos duros y unidades CD/DVD, contiene la BIOS y a ella se conectan los
puertos adicionales (video, red, usb, audio/video).

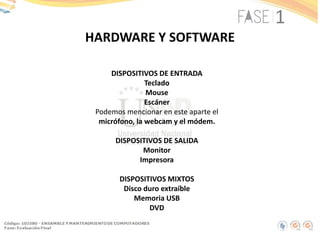

DISPOSITIVOS DE ENTRADA
Teclado
Mouse
Escáner
Podemos mencionar en este aparte el
micrófono, la webcam y el módem.
DISPOSITIVOS DE SALIDA
Monitor
Impresora
DISPOSITIVOS MIXTOS
Disco duro extraíble
Memoria USB
DVD
HARDWARE Y SOFTWARE

DESCRIPCION DEL HARDWARE
MotherBoard
Denominada placa madre es el lugar donde
se conectan todos los dispositivos del
computador, a ella va incorporado el
procesador, la memoria USB, contiene los
puertos IDE y SATA para conexión de los
discos duros y unidades CD/DVD, contiene
la BIOS y a ella se conectan los puertos
adicionales (video, red, usb, audio/video).
Foto tomada: Laboratorio UNAD

Microprocesador, Disipador y Ventilador
Con los procesadores de Intel se garantiza un alto rendimiento
en la reproducción de contenidos que fuerzan el ordenador
hasta sus límites, por ejemplo videojuegos. Para ello se apoya
en el uso de tarjetas gráficas de primera calidad, como la Intel
HD 3000, que está pensada con el objetivo de mover juegos de
última generación.
Por otro lado, estos procesadores ofrecen una velocidad de
reloj de hasta 2.50GHz, un máximo de cuatro núcleos para
aprovechar los recursos del ordenador de forma más completa,
y caché de hasta 8.0 MB. Sus características se potencian con
memoria de tipo DDR3, lo que aumenta y mejora todavía más
la estabilidad y características del equipo.
Algunos de los ordenadores portátiles más recomendables con
procesadores Intel en su versión i7 son el HP Pavilion DV6-
3181SS por 919 euros (al 30 de julio de 2011) en
ElCorteIngles.es, o el Fujitsu LifeBook P771 por 1678 euros (al
30 de julio de 2011) en Audiotronics.es. En resumen, los
procesadores Intel se caracterizan por ofrecer un alto
rendimiento y estabilidad, además de elevada velocidad,
haciendo uso de la tecnología Turbo Boost, y de la tarjeta
gráfica HD 3000.

Disco Duro y Cables SATA
Seagate incorpora más de 30 años de rendimiento seguro y
fiable a las nuevas unidades de disco duro de sobremesa
Seagate® Desktop HDD, ahora disponibles en capacidades
de hasta 4 TB.
 Duplique su capacidad y reduzca costos con tecnología
de disco duro de hasta 1,25 TB por disco.
 La interfaz SATA de 6 Gb/s optimiza el rendimiento en
ráfaga.
 La servotecnología Seagate AcuTrac™ brinda desempeño
fiable.
 El software gratuito DiscWizard™ de Seagate le permite
instalar unidades de disco duro de 3 TB y 4 TB en
Windows, sin UEFI BIOS.
 Los modelos Seagate Secure™ brindan seguridad de los
datos basada en hardware y ofrecen una función de
borrado instantáneo y seguro Instant Secure Erase para
desecho seguro, rápido y fácil de las unidades.1
 Los modelos Seagate Secure cumplen con la
especificación de higienización de los medios NIST 800-
88 y además son compatibles con la norma Trusted
Computer Group (TCG) Opal.1

Memoria RAM
Kingston
Este tipo de memoria es el más comercial,
cuenta con diferentes versiones:
 HyperX: capacidades entre 4 y 8 GB
(sencilla) y 8 y 16 GB (en kit), velocidades
entre 1600 MHz y 2400 MHz, latencia
CL9-CL12, voltaje de 1.35 V.
 ValueRAM: capacidades entre 1 y 8 GB
(sencilla) y 16-32 GB (en kit), velocidades
entre 800 MHz y 2133 MHz y voltaje
entre 1.2 y 1.8 V DDR4 y DDR3

ENSAMBLAJE DEL COMPUTADOR
1. Colocación de la fuente de poder en el gabinete

2. Fijación de la MotherBoard

3. Conexión de los cables de la parte frontal del gabinete
HDD: conectado a los pines 1 y 3
S P LED: conectado a los pines 2 y 4
RST: conectado a los pines 5 y 7
PWSW: conectado a los pines 6 y 8

4. Conexión del cable que da corriente a la MotherBoard

5. Instalación del Microprocesador

6. Instalación del disipador y ventilador del procesador
Conexión al puerto SFAN

7. Instalación del Disco Duro, Unidad CD/DVD y sus conectores

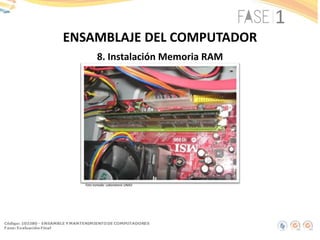

8. Instalación Memoria RAM

CONFIGURACIÓN - SETUP
Para ingresar a la configuración de la BIOS se debe
pulsar en el arranque en los primeros segundos la
tecla SUPR, ó la tecla SETUP, el ingreso a la
configuración de la BIOS puede ser diferente
entre equipos.
Al iniciar el proceso se realiza una comprobación
secuencial de los componentes que están en
conectados en la placa, para verificar que estén
en buen estado; si alguno llega a fallar se
presentarán varios pitidos que indiquen que hay
fallas. Adicionalmente se ejecuta la detección de
discos duros que estén instalados.

Puede configurarse la fecha y hora del equipo y las
unidades de disquete.
Puede realizarse protección de la BIOS asignándole
una clave para evitar que se modifique la
configuración del equipo.
Adicionalmente en la configuración de la BIOS se
especifica en que unidades debe revisar la
presencia del sistema operativo para el arranque.

A continuación en el siguiente cuadro se muestra los pasos que pueden realizarse al configurar la
BIOS.
Principal Avanzadas Energía Inicio Seguridad Salir
Asigna
recursos
para
componentes
de hardware
Configura
funciones
avanzadas
disponibles
a través del
chipset
Configura las
funciones de
administración
de energía
Selecciona
opciones
de
arranque y
controles
de
suministro
de energía
Asignación
de clave
para el
usuario.
Asignación
de clave
para
supervisor.
Guarda o
descarta
cambios en
las opciones
del programa
de
configuración

CONCLUSIONES
 Para el armado del computador utilizamos elementos que son de bajo costo pero de
buena calidad.
 Fue necesario aplicar los conocimientos propios de cada integrante y
complementarlos con lo aprendido a través del material de estudio.
 Las pruebas de laboratorio fueron efectivas en la medida que suministraron
información tanto visual como teórica la cual fue incluida dentro del desarrollo de
este trabajo.
 Se aprendió a ensamblar un computador, a reconocer sus componentes básicos y a
configurar la BIOS del mismo, de modo tal, que no haya errores en futuras
experiencias.

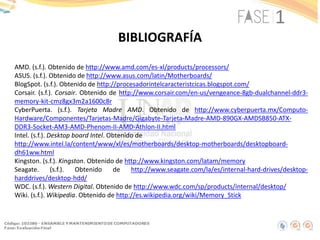

BIBLIOGRAFÍA
AMD. (s.f.). Obtenido de http://www.amd.com/es-xl/products/processors/
ASUS. (s.f.). Obtenido de http://www.asus.com/latin/Motherboards/
BlogSpot. (s.f.). Obtenido de http://procesadorintelcaracteristcicas.blogspot.com/
Corsair. (s.f.). Corsair. Obtenido de http://www.corsair.com/en-us/vengeance-8gb-dualchannel-ddr3-
memory-kit-cmz8gx3m2a1600c8r
CyberPuerta. (s.f.). Tarjeta Madre AMD. Obtenido de http://www.cyberpuerta.mx/Computo-
Hardware/Componentes/Tarjetas-Madre/Gigabyte-Tarjeta-Madre-AMD-890GX-AMDSB850-ATX-
DDR3-Socket-AM3-AMD-Phenom-II-AMD-Athlon-II.html
Intel. (s.f.). Desktop board Intel. Obtenido de
http://www.intel.la/content/www/xl/es/motherboards/desktop-motherboards/desktopboard-
dh61ww.html
Kingston. (s.f.). Kingston. Obtenido de http://www.kingston.com/latam/memory
Seagate. (s.f.). Obtenido de http://www.seagate.com/la/es/internal-hard-drives/desktop-
harddrives/desktop-hdd/
WDC. (s.f.). Western Digital. Obtenido de http://www.wdc.com/sp/products/internal/desktop/
Wiki. (s.f.). Wikipedia. Obtenido de http://es.wikipedia.org/wiki/Memory_Stick
