1. VICTOR NUÑEZ
DOCENTE DE UTU

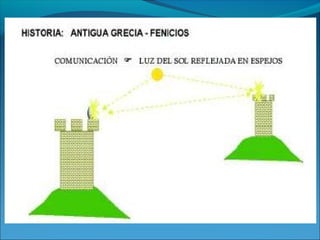

•UN POCO DE HISTORIA
•CONCEPTOS PREVIOS
•GEOMETRIA DE LA FIBRA OPTICA
•VENTAJAS Y DESVENTAJAS

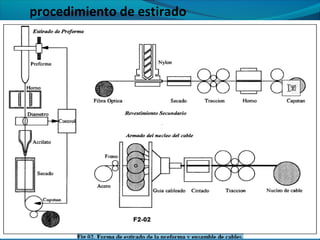

•FABRICACION DE LOS CABLES
•ELEMENTOS DE RED
•MEDICIONES Y FALLAS
•PREGUNTAS??
2.
3.
4.
5.

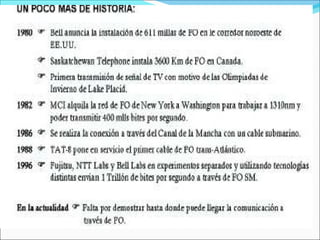

6. Sir Charles Kuen Kao,
KBE, nacido el 4 de
noviembre de 1933 en
Shanghái, China es un
profesor e investigador
Condujo la investigación que permitió
desarrollar la fibra óptica. Por este motivo fue
galardonado con el Premio Nobel de Física 2009
y es considerado el "padre de la comunicación
por fibra óptica"

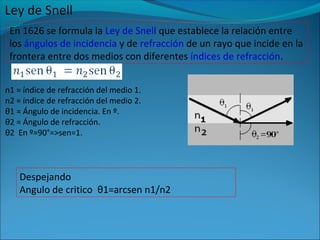

8. Ley de Snell
En 1626 se formula la Ley de Snell que establece la relación entre
los ángulos de incidencia y de refracción de un rayo que incide en la
frontera entre dos medios con diferentes índices de refracción.
n1 = índice de refracción del medio 1.
n2 = índice de refracción del medio 2.
θ1 = Ángulo de incidencia. En º.
θ2 = Ángulo de refracción.
θ2 En º=90°=>sen=1.
Despejando
Angulo de critico θ1=arcsen n1/n2

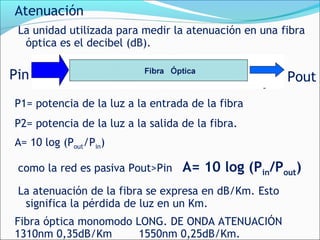

9. Atenuación
La unidad utilizada para medir la atenuación en una fibra
óptica es el decibel (dB).
P1= potencia de la luz a la entrada de la fibra
P2= potencia de la luz a la salida de la fibra.
A= 10 log (Pout/Pin)
como la red es pasiva Pout>Pin A= 10 log (Pin/Pout)
La atenuación de la fibra se expresa en dB/Km. Esto
significa la pérdida de luz en un Km.
Fibra óptica monomodo LONG. DE ONDA ATENUACIÓN
1310nm 0,35dB/Km 1550nm 0,25dB/Km.
Pin Pout

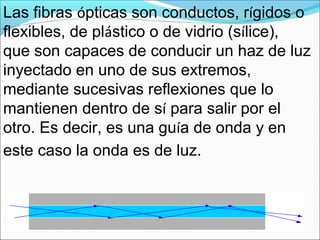

11. Las fibras ópticas son conductos, rígidos o
flexibles, de plástico o de vidrio (sílice),
que son capaces de conducir un haz de luz
inyectado en uno de sus extremos,
mediante sucesivas reflexiones que lo
mantienen dentro de sí para salir por el
otro. Es decir, es una guía de onda y en
este caso la onda es de luz.

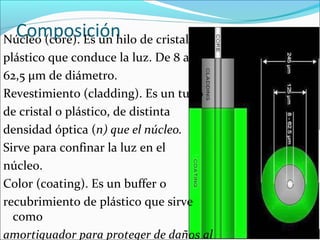

12. ComposiciónNúcleo (core). Es un hilo de cristal o
plástico que conduce la luz. De 8 a
62,5 μm de diámetro.
Revestimiento (cladding). Es un tubo
de cristal o plástico, de distinta
densidad óptica (n) que el núcleo.
Sirve para confinar la luz en el
núcleo.
Color (coating). Es un buffer o
recubrimiento de plástico que sirve
como
amortiguador para proteger de daños al

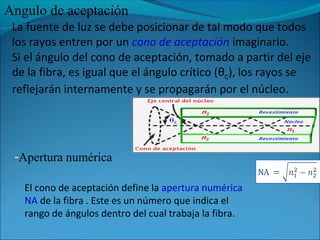

13. Angulo de aceptación
La fuente de luz se debe posicionar de tal modo que todos
los rayos entren por un cono de aceptación imaginario.
Si el ángulo del cono de aceptación, tomado a partir del eje
de la fibra, es igual que el ángulo crítico (θC), los rayos se
reflejarán internamente y se propagarán por el núcleo.
El cono de aceptación define la apertura numérica
NA de la fibra . Este es un número que indica el
rango de ángulos dentro del cual trabaja la fibra.
-Apertura numérica

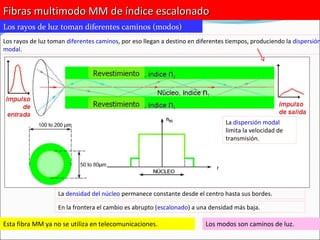

14. Fibras multimodo MM de índice escalonadoFibras multimodo MM de índice escalonado
Los rayos de luz toman diferentes caminos (modos)
Esta fibra MM ya no se utiliza en telecomunicaciones. Los modos son caminos de luz.
Los rayos de luz toman diferentes caminos, por eso llegan a destino en diferentes tiempos, produciendo la dispersión
modal.
La densidad del núcleo permanece constante desde el centro hasta sus bordes.
En la frontera el cambio es abrupto (escalonado) a una densidad más baja.
La dispersión modal
limita la velocidad de
transmisión.

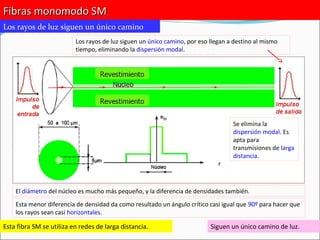

15. Fibras monomodo SMFibras monomodo SM
Los rayos de luz siguen un único camino
Esta fibra SM se utiliza en redes de larga distancia. Siguen un único camino de luz.
Se elimina la
dispersión modal. Es
apta para
transmisiones de larga
distancia.
Los rayos de luz siguen un único camino, por eso llegan a destino al mismo
tiempo, eliminando la dispersión modal.
El diámetro del núcleo es mucho más pequeño, y la diferencia de densidades también.
Esta menor diferencia de densidad da como resultado un ángulo crítico casi igual que 90º para hacer que
los rayos sean casi horizontales.

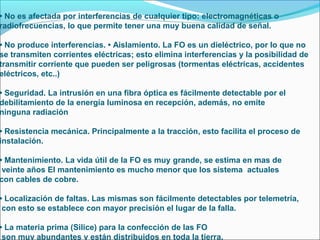

17. • No es afectada por interferencias de cualquier tipo: electromagnéticas o
radiofrecuencias, lo que permite tener una muy buena calidad de señal.
• No produce interferencias. • Aislamiento. La FO es un dieléctrico, por lo que no
se transmiten corrientes eléctricas; esto elimina interferencias y la posibilidad de
transmitir corriente que pueden ser peligrosas (tormentas eléctricas, accidentes
eléctricos, etc..)
• Seguridad. La intrusión en una fibra óptica es fácilmente detectable por el
debilitamiento de la energía luminosa en recepción, además, no emite
ninguna radiación
• Resistencia mecánica. Principalmente a la tracción, esto facilita el proceso de
instalación.
• Mantenimiento. La vida útil de la FO es muy grande, se estima en mas de
veinte años El mantenimiento es mucho menor que los sistema actuales
con cables de cobre.
• Localización de faltas. Las mismas son fácilmente detectables por telemetría,
con esto se establece con mayor precisión el lugar de la falla.
• La materia prima (Silice) para la confección de las FO
son muy abundantes y están distribuidos en toda la tierra.

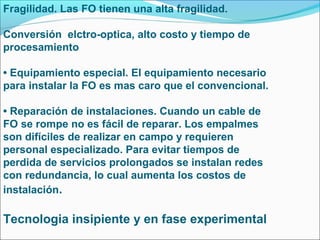

18. Fragilidad. Las FO tienen una alta fragilidad.
Conversión elctro-optica, alto costo y tiempo de
procesamiento
• Equipamiento especial. El equipamiento necesario
para instalar la FO es mas caro que el convencional.
• Reparación de instalaciones. Cuando un cable de
FO se rompe no es fácil de reparar. Los empalmes
son difíciles de realizar en campo y requieren
personal especializado. Para evitar tiempos de
perdida de servicios prolongados se instalan redes
con redundancia, lo cual aumenta los costos de
instalación.
Tecnologia insipiente y en fase experimental

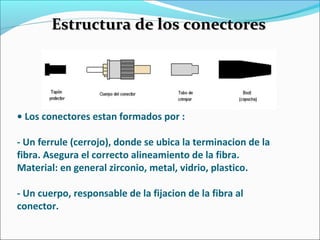

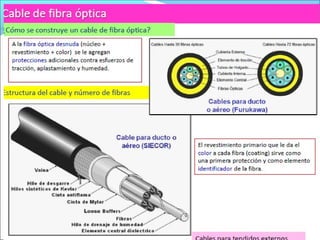

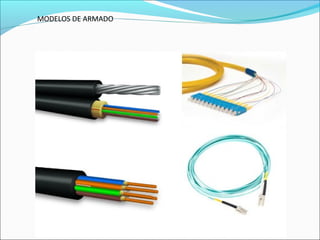

24. Estructura de los conectoresEstructura de los conectores
• Los conectores estan formados por :
- Un ferrule (cerrojo), donde se ubica la terminacion de la
fibra. Asegura el correcto alineamiento de la fibra.
Material: en general zirconio, metal, vidrio, plastico.
- Un cuerpo, responsable de la fijacion de la fibra al
conector.

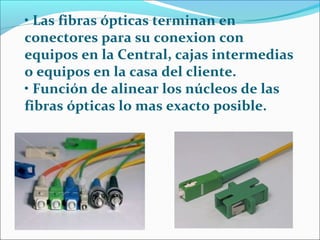

25. • Las fibras ópticas terminan en
conectores para su conexion con
equipos en la Central, cajas intermedias
o equipos en la casa del cliente.
• Función de alinear los núcleos de las
fibras ópticas lo mas exacto posible.
26. Pulido de conectoresPulido de conectores
• Tipos:
-Plano: pulido plano del ferrule
-PC: Physical Contact: la cara del ferrule es convexo.
-UPC: Ultra Physical Contact: menor radio de curvatura que
en el PC.
- APC: Angled Physical Contact: cara convexa, tiene un
angulo de 8° respecto al ferrule. Posee mayor superficie de
contacto.

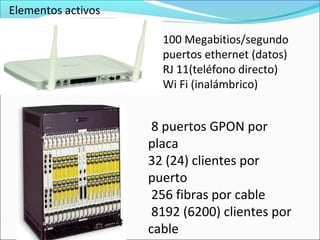

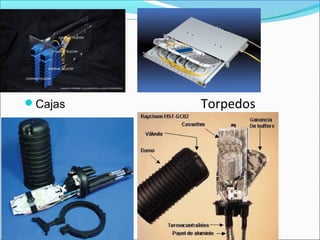

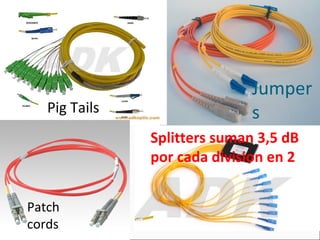

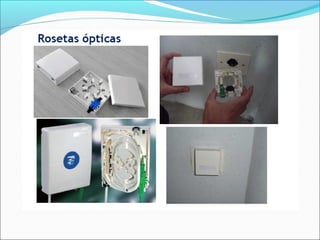

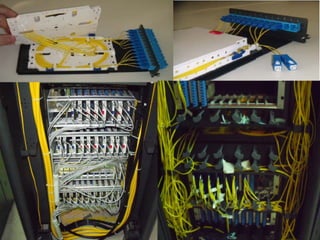

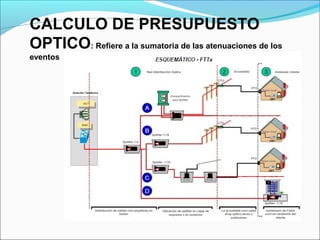

30. Elementos activos
8 puertos GPON por
placa
32 (24) clientes por
puerto
256 fibras por cable
8192 (6200) clientes por
cable
1. 100 Megabitios/segundo
2. puertos ethernet (datos)
3. RJ 11(teléfono directo)
4. Wi Fi (inalámbrico)

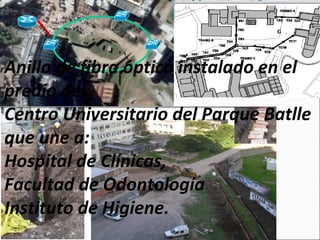

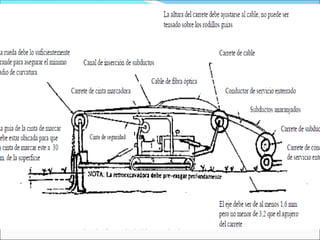

35. Anillo de fibra óptica instalado en el
predio del
Centro Universitario del Parque Batlle
que une a:
Hospital de Clínicas,
Facultad de Odontología
Instituto de Higiene.

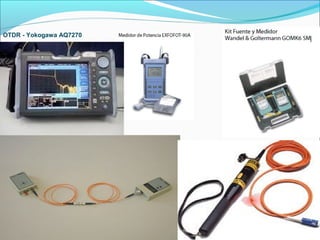

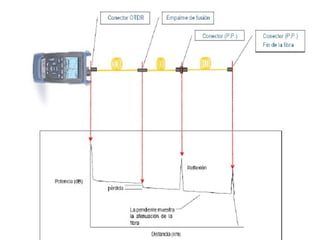

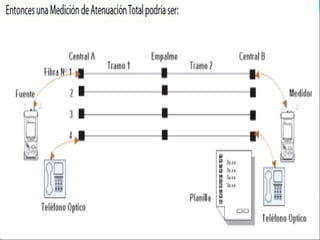

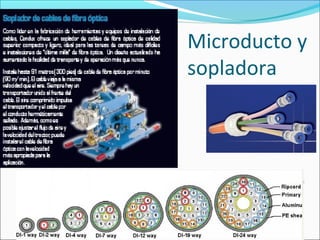

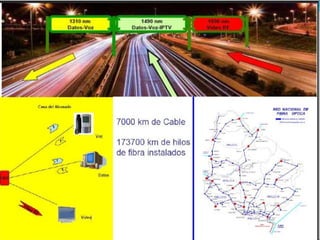

41. El fundamento del OTDR es relativamente simple.
Conectado a un extremo de la fibra a examinar, emite
pulsos luminosos, procedentes de un diodo láser y
detecta, con una alta resolución temporal, las señales
luminosas que devuelve la fibra.
El instrumento calcula entonces la distancia a la que se
encuentra la causa de esa señal devuelta, según el
tiempo que ha tardado en realizar el viaje de ida y
vuelta.
OTDR
