- 1. FIBRA ÓPTICA Ing. Fredy Heric VILLASANTE SARAVIA, M.Sc.
- 2. Fibras Opticas Secuencia de Transmisión de Información Entrada de A n a lo g ic o D ig ita l Información Codificador (Voz,Data, ó Video) Pulsos de Luz Fibr Fuente a de Luz A n a lo g ic o D ig ita l Detector ó Salida de Información (Voz,Data, Decodificador Video) J
- 3. Ventajas de losCables de Fibra Optica •• Los Cables pueden ser ALL Dielectric Los Cables pueden ser ALL Dielectric •• Tienen gran ancho de banda Tienen gran ancho de banda •• Tienen baja pérdida Tienen baja pérdida •• No hay Interferencia Electromagnética No hay Interferencia Electromagnética •• Los cables son pequeños y de peso ligero Los cables son pequeños y de peso ligero •• Disponible en grandes longitudes Disponible en grandes longitudes •• Conveniente para Data, Voz y Vídeo Conveniente para Data, Voz y Vídeo J
- 4. Las Aplicaciones enlas Comunicaciones de Hoy •• Portador común de Redes Nacionales Portador común de Redes Nacionales •• Líneas Troncales Telefónicas entre Oficinas Líneas Troncales Telefónicas entre Oficinas •• Cable Submarino Cable Submarino •• Ambientes Explosivos Ambientes Explosivos •• Comunicaciones Clasificadas (Aseguradas) Comunicaciones Clasificadas (Aseguradas) •• Comunicaciones/Automatización de Fabricas Comunicaciones/Automatización de Fabricas •• Areas de Alta Iluminación Areas de Alta Iluminación J
- 5. Principios de Operación- Teoría Reflexión Total Interna Material B Rayo de Luz Material A NA > NB Material B J
- 6. Principios de Operación- Teoría Cono de Aceptancia Cono de A c e p t a n c ia 2N A C la d d in g Core J
- 7. Principios de Operación- Aplicado C la d d in g Luz Core J
- 8. Principios de Operación- Sumario Cono de Aceptancia B C la d d in g Cono de A c e p t a n c ia N ú c le o C o a t in g A P é r d id a p o r R e f r a c c ió n J
- 9. Parámetros de Desempeñodel Sistema 400 nm Ultravioleta 455 nm Violeta 490 nm Azul Longitud de Onda Longitud de Onda Espectro Visible 550 nm 580 nm Verde Amarillo 620 nm Naranja Es una característica Es una característica 750 nm Rojo de la luz que es emitida de la luz que es emitida 800 nm Infrarrojo desde la Fuente de Luz desde la Fuente de Luz 850 nm y es medida en y es medida en Nanometros (nm). 1 Nanometros (nm). 1 nm=1 billonés. 1m nm=1 billonés. 1m 1300 nm 1550 nm J
- 10. Parámetros de Desempeñodel Sistema Intensity Anchura Espectral ∆ ∆ λ λ LED Laser 150nm 3 -5 n m J
- 11. Parámetros de Desempeñodel Sistema Atenuación Intrínseca •Pérdida debida a rasgos inherentes de la fibra •Absorción: Impurezas naturales en el vidrio que absorben la energía luminosa.(5%) Rayo de Luz J

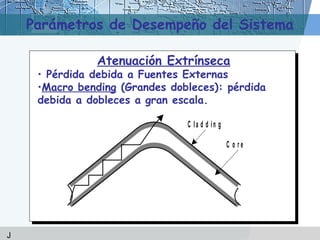

- 12. Parámetros de Desempeñodel Sistema Atenuación Extrínseca • Pérdida debida a Fuentes Externas •Macro bending (Grandes dobleces): pérdida debida a dobleces a gran escala. C la d d in g C o re J
- 13. Parámetros de Desempeñodel Sistema Atenuación Extrínseca • Microbending (Microdobleces): Pérdidas debidas a distorsiones de pequeña escala. M ic r o b e n d in g C o re C la d d in g J
- 14. Parámetros de Desempeñodel Sistema Dispersión Está definida como la propagación de un pulso de luz cuando viaja en una fibra. P u ls o d e P u ls o d e E n tra d a S a lid a T 1 F ib r a O p tic a T 2 T 2 T 1 J
- 15. Tipos de Fibras Fibras Monomodo y Multimodo J

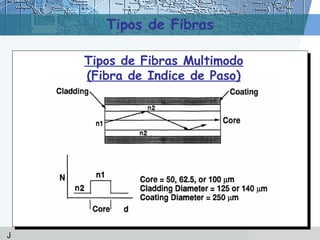

- 16. Tipos de Fibras Tipos de Fibras Multimodo (Fibra de Indice de Paso) J
- 17. Tipos de Fibras Sistemas de Fibra Multimodo Ventajas: Ventajas: •La gran Apertura Numérica hace que la fibra •La gran Apertura Numérica hace que la fibra sea más fácil de alinear (p.ej: empalmes, sea más fácil de alinear (p.ej: empalmes, conectores apareados). conectores apareados). •Disponibilidad de conectores económicos. •Disponibilidad de conectores económicos. Desventajas Desventajas •Longitudes limitadas (menos de 5 Km.) •Longitudes limitadas (menos de 5 Km.) •Proporción de Datos limitada. •Proporción de Datos limitada. J
- 18. Tipos de Fibras Tipos de Fibra Monomodo J
- 19. Tipos de Fibras Sistemas de Fibra Monomodo Ventajas: Ventajas: •Más bajas celdas de atenuación-Mayores •Más bajas celdas de atenuación-Mayores longitudes de sistema (<100 Km) sin amplificación longitudes de sistema (<100 Km) sin amplificación ó repetidores. ó repetidores. •Mayores ancho de banda (>10 Gb/s) •Mayores ancho de banda (>10 Gb/s) •Mayores longitudes de cable (<=12km) •Mayores longitudes de cable (<=12km) •Desventajas: •Desventajas: •Más cara electrónica, ferretería y conectores. •Más cara electrónica, ferretería y conectores. •Apertura numérica y diámetro de modo de •Apertura numérica y diámetro de modo de campo más pequeños hacen que las fibras sean campo más pequeños hacen que las fibras sean más difíciles de alinear (p.ej: empalmes y más difíciles de alinear (p.ej: empalmes y conectores apareados) conectores apareados) J
- 20. Ing. Fredy HericVILLASANTE SARAVIA, M.Sc.
