1. Presentado por Ignacio Velasco

2.  Ondas de radio
 Las ondas de radio son un tipo de
radiación electromagnética . Una onda de
radio tiene una longitud de onda mayor
que la luz visible . Las ondas de radio se
usan extensamente en las
comunicaciones.

3.  Varias frecuencias de ondas de radio se
usan para la televisión y emisiones de
radio FM y AM, comunicaciones
militares, teléfonos
celulares, radioaficionados, redes
inalámbricas de computadoras, y otras
numerosas aplicaciones de
comunicaciones.

5.  La frecuencia modulada (FM) o
modulación de frecuencia es una
modulación angular que transmite
información a través de una onda
portadora variando su frecuencia.

6.  La frecuencia modulada es usada
comúnmente en las radiofrecuencias de
muy alta frecuencia por la alta fidelidad de
la radiodifusión de la música y el habla. El
sonido de la televisión analógica también
es difundido por medio de FM.

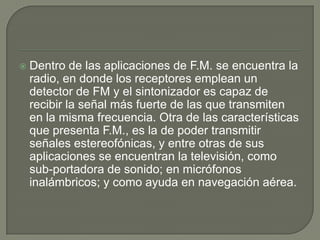

7.  Dentro de las aplicaciones de F.M. se encuentra la
radio, en donde los receptores emplean un
detector de FM y el sintonizador es capaz de
recibir la señal más fuerte de las que transmiten
en la misma frecuencia. Otra de las características
que presenta F.M., es la de poder transmitir
señales estereofónicas, y entre otras de sus
aplicaciones se encuentran la televisión, como
sub-portadora de sonido; en micrófonos
inalámbricos; y como ayuda en navegación aérea.

8.  Modulador de FM
 La modulación de una portadora sobre
FM, aunque se puede realizar de varias
formas, resulta un problema delicado
debido a que se necesitan dos
características contrapuestas: estabilidad
de frecuencia y que la señal moduladora
varíe la frecuencia

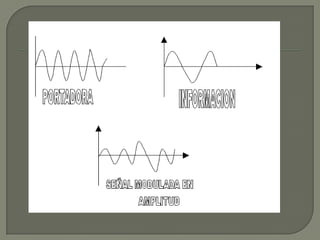

 Demodulador de FM

12. El Receptor de FM
Debemos aclarar que, antes de demodular la
información, se agrega un circuito limitador que
permite que la señal RF llegue al detector con
amplitud constante. Por lo tanto un receptor de FM
posee el siguiente diagrama de bloques:

14.  El
ancho de banda de una señal de FM se
extiende teniendo como una amplitud
estándar o de rango de transferencia de
50kHz.
 En la banda comercial ocupa el espectro
entre 88 Mhz y 108 Mhz
 La separación entre emisoras es de
800Khz

15.  Menor separación
 México es quizá el único país que mantiene una
norma técnica que exige 800 kilohertz de separación
entre las emisoras de FM. Si se revisan los cuadrantes
radiofónicos de ciudades importantes hallaremos
datos como los siguientes: en París transmiten 49
estaciones de FM; en Nueva York, 44; en Los
Ángeles, 50; en Santiago, 46, y en Buenos Aires, nada
menos que 104 entre
comerciales, culturales, comunitarias, públicas o
universitarias. En todos esos lugares la separación
entre emisoras es de 400 kilohertz, e incluso menos
cuando se trata de estaciones de baja potencia.

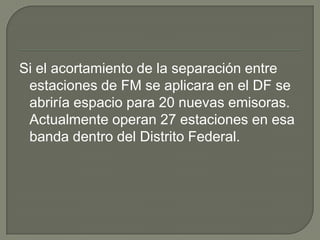

16. Si el acortamiento de la separación entre
estaciones de FM se aplicara en el DF se
abriría espacio para 20 nuevas emisoras.
Actualmente operan 27 estaciones en esa
banda dentro del Distrito Federal.

17.  Ensu versión más sencilla, el dipolo
consiste en dos elementos conductores
rectilíneos colineales de igual
longitud, alimentados en el centro, y de
radio mucho menor que el largo.

18.  El dipolo o cable conductor tiene que medir la
mitad de la longitud de onda de la frecuencia
en la que queremos transmitir.
 La longitud de onda se obtiene dividiendo la
velocidad de la luz entre la frecuencia. Como
este dipolo es la mitad de la longitud de
onda, podemos dejar la fórmula de esta
manera para calcular una antena dipolo de
20 Mhz:
 Longitud dipolo = 150 / F (en Mhz) (1)
L = 150 / 20 Mhz = 7.5 metros

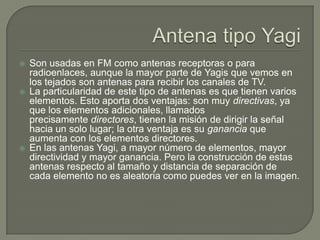

19.  Son usadas en FM como antenas receptoras o para
radioenlaces, aunque la mayor parte de Yagis que vemos en
los tejados son antenas para recibir los canales de TV.
 La particularidad de este tipo de antenas es que tienen varios
elementos. Esto aporta dos ventajas: son muy directivas, ya
que los elementos adicionales, llamados
precisamente directores, tienen la misión de dirigir la señal
hacia un solo lugar; la otra ventaja es su ganancia que
aumenta con los elementos directores.

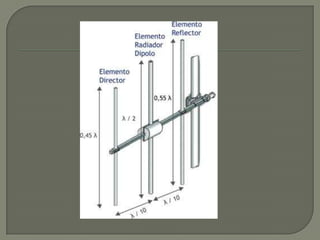

 En las antenas Yagi, a mayor número de elementos, mayor
directividad y mayor ganancia. Pero la construcción de estas
antenas respecto al tamaño y distancia de separación de
cada elemento no es aleatoria como puedes ver en la imagen.
