El documento explica los diferentes tipos de rectificadores de media onda y onda completa, y cómo se usan junto con filtros y reguladores para crear fuentes de alimentación no reguladas. Incluye ejemplos de cálculos para diseñar tales fuentes, como encontrar el valor del capacitor de filtro requerido para obtener un voltaje de salida deseado.

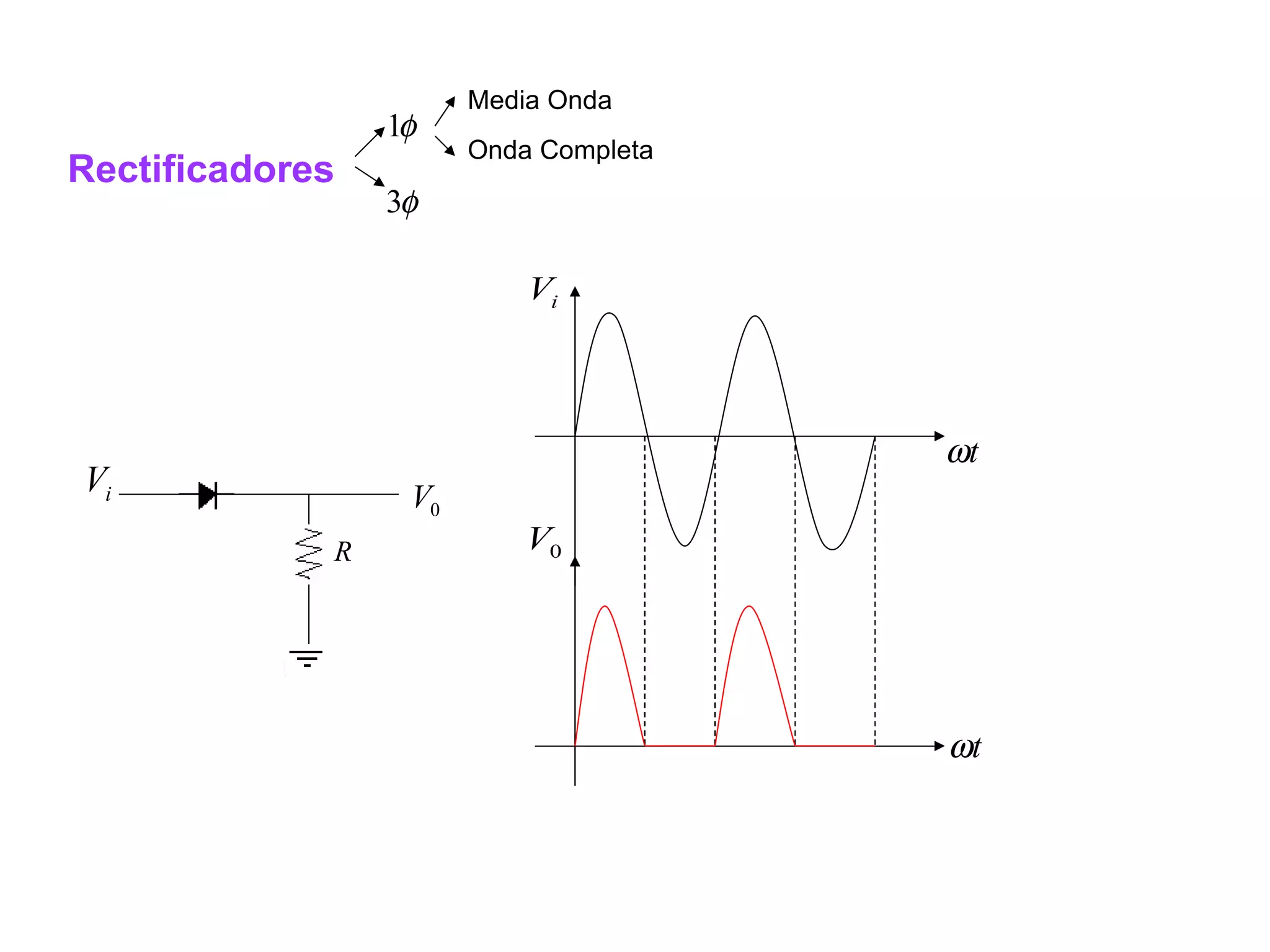

1. Rectificadores Media Onda Onda Completa

2. Transformador Rectificador Filtro Regulador Fuente No Regulada

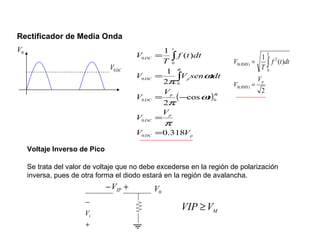

3. Rectificador de Media Onda Voltaje Inverso de Pico Se trata del valor de voltaje que no debe excederse en la región de polarización inversa, pues de otra forma el diodo estará en la región de avalancha.

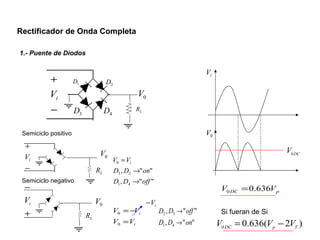

4. Rectificador de Onda Completa 1.- Puente de Diodos Semiciclo positivo Semiciclo negativo Si fueran de Si

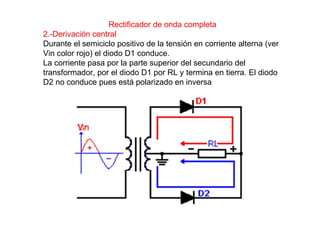

5. Rectificador de onda completa 2. - Derivación central Durante el semiciclo positivo de la tensión en corriente alterna (ver Vin color rojo) el diodo D1 conduce. La corriente pasa por la parte superior del secundario del transformador, por el diodo D1 por RL y termina en tierra. El diodo D2 no conduce pues está polarizado en inversa

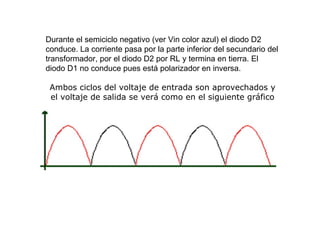

6. Durante el semiciclo negativo (ver Vin color azul) el diodo D2 conduce. La corriente pasa por la parte inferior del secundario del transformador, por el diodo D2 por RL y termina en tierra. El diodo D1 no conduce pues está polarizador en inversa. Ambos ciclos del voltaje de entrada son aprovechados y el voltaje de salida se verá como en el siguiente gráfico

7. La tensión de rizado

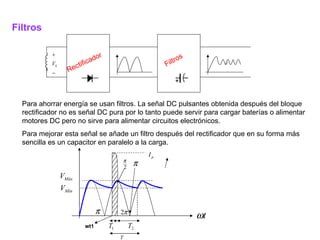

8. Filtros Rectificador Filtros Para ahorrar energía se usan filtros. La señal DC pulsantes obtenida después del bloque rectificador no es señal DC pura por lo tanto puede servir para cargar baterías o alimentar motores DC pero no sirve para alimentar circuitos electrónicos. Para mejorar esta señal se añade un filtro después del rectificador que en su forma más sencilla es un capacitor en paralelo a la carga. wt1

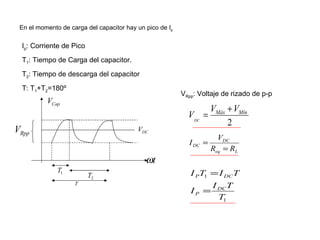

9. En el momento de carga del capacitor hay un pico de I p I p : Corriente de Pico T 1 : Tiempo de Carga del capacitor. T 2 : Tiempo de descarga del capacitor T: T 1 +T 2 =180º V Rpp : Voltaje de rizado de p-p

10. En la carga en el pto wt1: En la descarga: % rizado = frecuencia de rizado *100% Volt rizado pico-pico

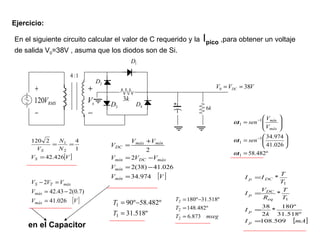

11. En el siguiente circuito calcular el valor de C requerido y la I pico ,para obtener un voltaje de salida V 0 =38V , asuma que los diodos son de Si. Ejercicio: en el Capacitor

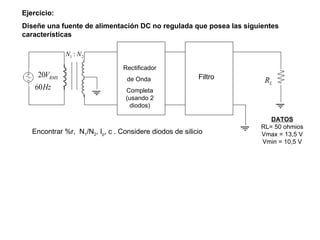

13. Rectificador de Onda Completa (usando 2 diodos) Filtro Ejercicio: Diseñe una fuente de alimentación DC no regulada que posea las siguientes características Encontrar %r, N 1 /N 2 , I p , c . Considere diodos de silicio DATOS RL= 50 ohmios Vmax = 13,5 V Vmin = 10,5 V

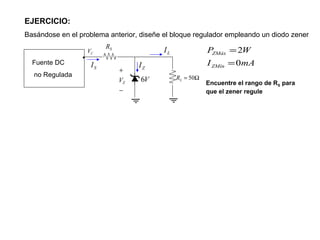

14. EJERCICIO: Basándose en el problema anterior, diseñe el bloque regulador empleando un diodo zener Fuente DC no Regulada Encuentre el rango de R S para que el zener regule

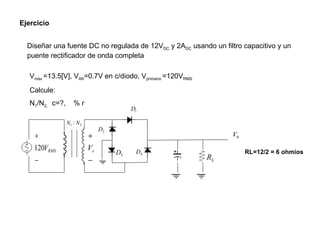

15. Ejercicio Diseñar una fuente DC no regulada de 12V DC y 2A DC usando un filtro capacitivo y un puente rectificador de onda completa V máx =13.5[V], V AK =0.7V en c/diodo, V primario =120V RMS Calcule: N 1 /N 2, c=?, % r RL=12/2 = 6 ohmios

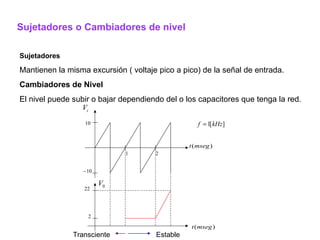

16. Sujetadores o Cambiadores de nivel Sujetadores Mantienen la misma excursión ( voltaje pico a pico) de la señal de entrada. Cambiadores de Nivel El nivel puede subir o bajar dependiendo del o los capacitores que tenga la red. Estable Transciente

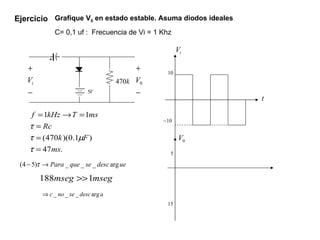

17. Ejercicio Grafique V 0 en estado estable. Asuma diodos ideales C= 0,1 uf : Frecuencia de Vi = 1 Khz

18. Ejercicio Grafique V 0 en estado estable. Asuma diodos ideales C= 0,1 uf : Frecuencia de Vi = 1 Khz

19. Ejercicio Grafique V 0 en estado estable. Asuma diodos ideales C= 0,1 uf : Frecuencia de Vi = 1 Khz Semiciclo Positivo Semiciclo Negativo

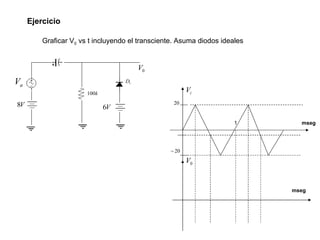

20. Ejercicio Graficar V 0 vs t incluyendo el transciente. Asuma diodos ideales 1 mseg mseg
