Los optoacopladores son dispositivos que permiten el aislamiento eléctrico entre un circuito de entrada y salida mediante la detección de luz. Consisten fundamentalmente en un diodo emisor de luz y un fotodetector. Permiten aplicaciones donde se requiere protección contra altos voltajes y aislamiento de ruidos.

1. OPTOACOPLADORES
William Andrés Oviedo Jiménez
Loren Sildana Collo
1

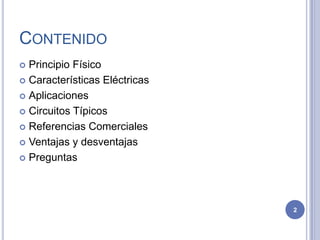

2. CONTENIDO
 Principio Físico
 Características Eléctricas
 Aplicaciones
 Circuitos Típicos
 Referencias Comerciales
 Ventajas y desventajas
 Preguntas
2

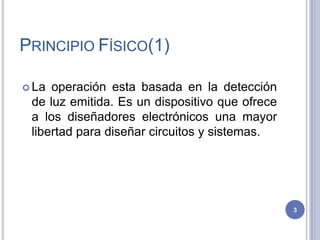

3. PRINCIPIO FÍSICO(1)
 La operación esta basada en la detección
de luz emitida. Es un dispositivo que ofrece
a los diseñadores electrónicos una mayor
libertad para diseñar circuitos y sistemas.
3

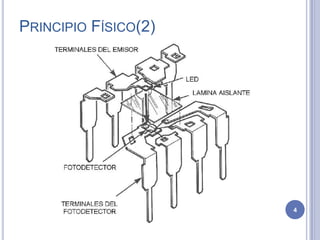

4. PRINCIPIO FÍSICO(2)
4

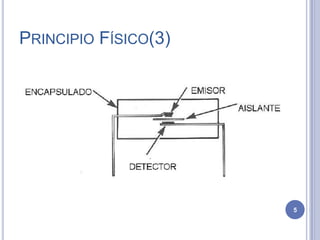

5. PRINCIPIO FÍSICO(3)
5

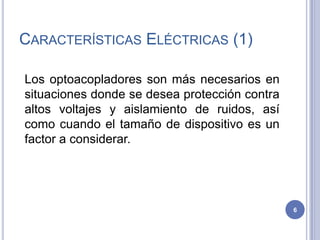

6. Los optoacopladores son más necesarios en
situaciones donde se desea protección contra
altos voltajes y aislamiento de ruidos, así
como cuando el tamaño de dispositivo es un
factor a considerar.
CARACTERÍSTICAS ELÉCTRICAS (1)
6

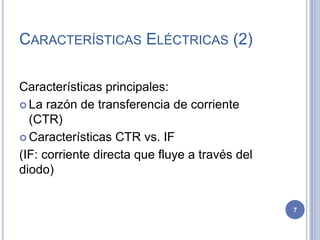

7. CARACTERÍSTICAS ELÉCTRICAS (2)
Características principales:
 La razón de transferencia de corriente
(CTR)
 Características CTR vs. IF
(IF: corriente directa que fluye a través del
diodo)
7

8. CARACTERÍSTICAS ELÉCTRICAS (3)
Las características más usadas por los
diseñadores son las siguientes:
 Aislamiento de alto voltaje.
 Aislamiento de ruido
 Ganancia de corriente
 Tamaño
8

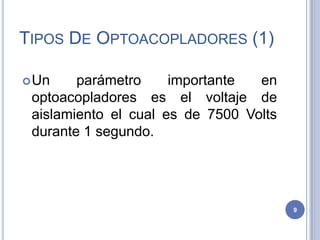

9. TIPOS DE OPTOACOPLADORES (1)
Un parámetro importante en
optoacopladores es el voltaje de
aislamiento el cual es de 7500 Volts
durante 1 segundo.
9

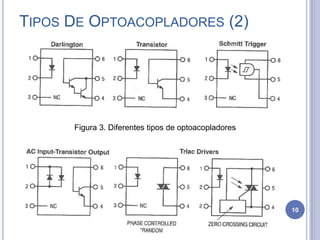

10. TIPOS DE OPTOACOPLADORES (2)
Figura 3. Diferentes tipos de optoacopladores
10

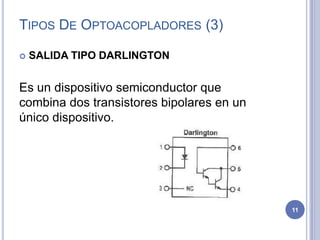

11. TIPOS DE OPTOACOPLADORES (3)
 SALIDA TIPO DARLINGTON
Es un dispositivo semiconductor que
combina dos transistores bipolares en un
único dispositivo.
11

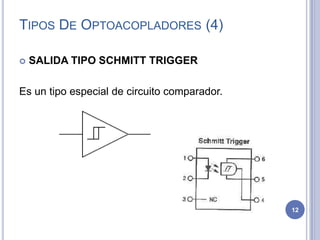

12. TIPOS DE OPTOACOPLADORES (4)
 SALIDA TIPO SCHMITT TRIGGER
Es un tipo especial de circuito comparador.
12

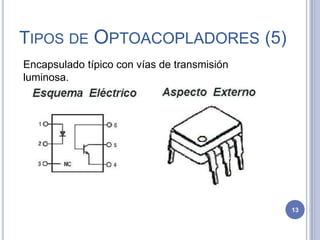

13. TIPOS DE OPTOACOPLADORES (5)
Encapsulado típico con vías de transmisión
luminosa.
13

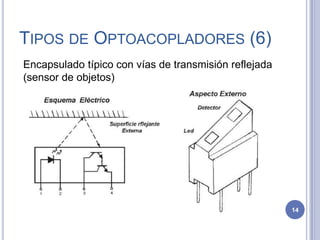

14. TIPOS DE OPTOACOPLADORES (6)
Encapsulado típico con vías de transmisión reflejada
(sensor de objetos)
14

15. TIPOS DE OPTOACOPLADORES (7)

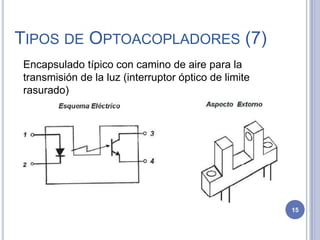

Encapsulado típico con camino de aire para la
transmisión de la luz (interruptor óptico de limite
rasurado)
15

16. CURVAS CARACTERÍSTICAS
Figura 1. Emisividad contra longitud de onda.
16

17. APLICACIONES

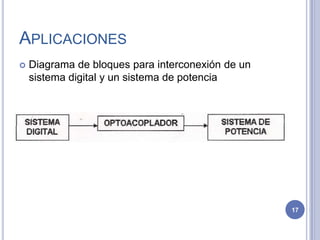

 Diagrama de bloques para interconexión de un
sistema digital y un sistema de potencia
17

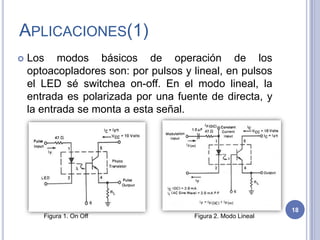

18. APLICACIONES(1)
 Los modos básicos de operación de los
optoacopladores son: por pulsos y lineal, en pulsos
el LED sé switchea on-off. En el modo lineal, la
entrada es polarizada por una fuente de directa, y
la entrada se monta a esta señal.
Figura 1. On Off Figura 2. Modo Lineal
18

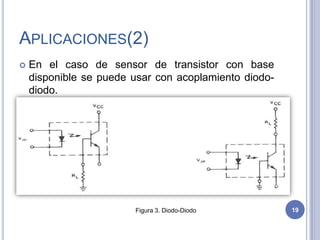

19. APLICACIONES(2)
 En el caso de sensor de transistor con base
disponible se puede usar con acoplamiento diodo-
diodo.
Figura 3. Diodo-Diodo 19

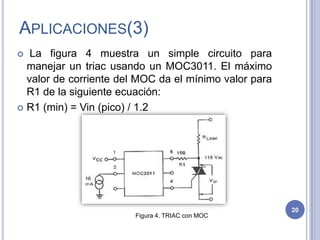

20. APLICACIONES(3)
 La figura 4 muestra un simple circuito para
manejar un triac usando un MOC3011. El máximo
valor de corriente del MOC da el mínimo valor para
R1 de la siguiente ecuación:
 R1 (min) = Vin (pico) / 1.2
Figura 4. TRIAC con MOC
20

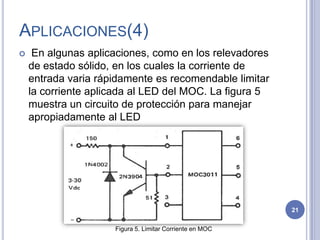

21. APLICACIONES(4)
 En algunas aplicaciones, como en los relevadores
de estado sólido, en los cuales la corriente de
entrada varia rápidamente es recomendable limitar
la corriente aplicada al LED del MOC. La figura 5
muestra un circuito de protección para manejar
apropiadamente al LED
Figura 5. Limitar Corriente en MOC
21

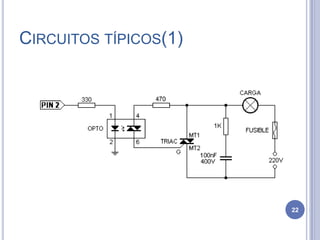

22. CIRCUITOS TÍPICOS(1)
22

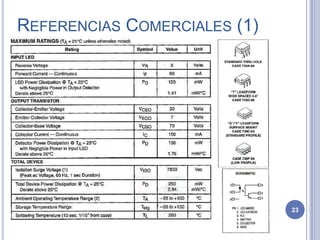

23. REFERENCIAS COMERCIALES (1)
23

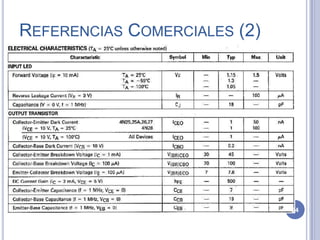

24. REFERENCIAS COMERCIALES (2)
24

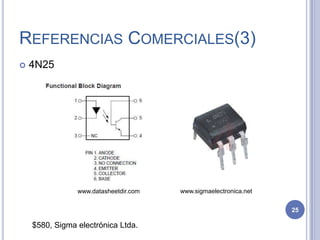

25. REFERENCIAS COMERCIALES(3)
 4N25
www.datasheetdir.com
$580, Sigma electrónica Ltda.
www.sigmaelectronica.net
25

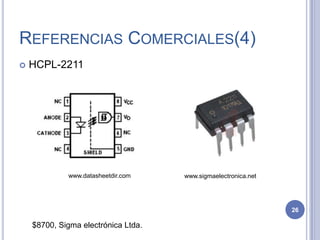

26. REFERENCIAS COMERCIALES(4)
 HCPL-2211
www.datasheetdir.com
$8700, Sigma electrónica Ltda.
www.sigmaelectronica.net
26

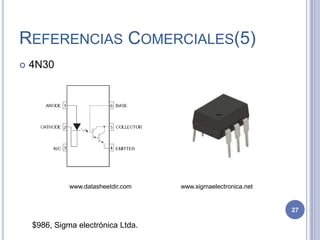

27. REFERENCIAS COMERCIALES(5)
 4N30
www.datasheetdir.com www.sigmaelectronica.net
$986, Sigma electrónica Ltda.
27

28. REFERENCIAS COMERCIALES(6)
 6N139
$2001, Sigma electrónica Ltda.
www.datasheetdir.com www.sigmaelectronica.net
28

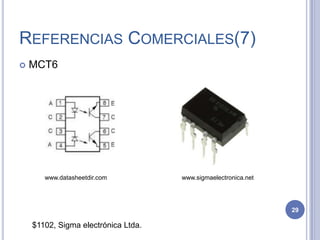

29. REFERENCIAS COMERCIALES(7)
 MCT6
www.sigmaelectronica.netwww.datasheetdir.com
$1102, Sigma electrónica Ltda.
29

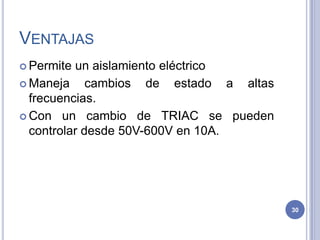

30. VENTAJAS
 Permite un aislamiento eléctrico
 Maneja cambios de estado a altas
frecuencias.
 Con un cambio de TRIAC se pueden
controlar desde 50V-600V en 10A.
30

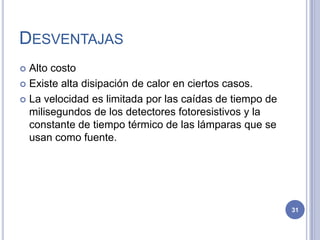

31. DESVENTAJAS
 Alto costo
 Existe alta disipación de calor en ciertos casos.
 La velocidad es limitada por las caídas de tiempo de
milisegundos de los detectores fotoresistivos y la
constante de tiempo térmico de las lámparas que se
usan como fuente.
31

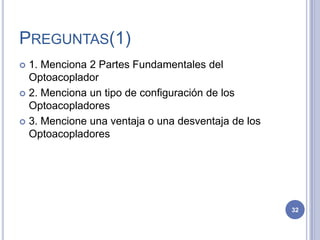

32. PREGUNTAS(1)
 1. Menciona 2 Partes Fundamentales del
Optoacoplador
 2. Menciona un tipo de configuración de los
Optoacopladores
 3. Mencione una ventaja o una desventaja de los
Optoacopladores
32
