El documento habla sobre varios componentes de una red de computadoras. Describe cables UTP, tarjetas de red, patch panels, racks y otros elementos que permiten la transmisión física de datos en una red. Todos estos componentes pertenecen a la capa física del modelo OSI porque son los elementos materiales que transmiten la información entre dispositivos de una red.

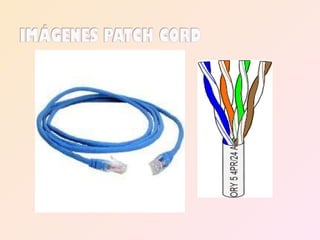

2. Es un trozo de cable UTP con dos conectores que se emplea entre un path panel y un elemento de comunicación o entre el jack y la tarjeta de red. El cable consiste en 4 pares torcidos y existen varias categorías siendo las tres más importantes (3, 5 y 5E) utilizadas en transmisión de datos. El cable Categoría 5 soporta transmisión de datos hasta 100 Megabytes por segundo. Pertenecen a la capa fisica del modelo OSI porque son herramientas fisicas(materiales) que necesita un equipo.

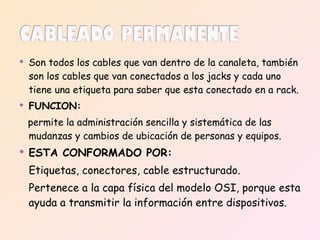

4. Son todos los cables que van dentro de la canaleta, también son los cables que van conectados a los jacks y cada uno tiene una etiqueta para saber que esta conectado en a rack. FUNCION: permite la administración sencilla y sistemática de las mudanzas y cambios de ubicación de personas y equipos. ESTA CONFORMADO POR: Etiquetas, conectores, cable estructurado. Pertenece a la capa física del modelo OSI, porque esta ayuda a transmitir la información entre dispositivos.

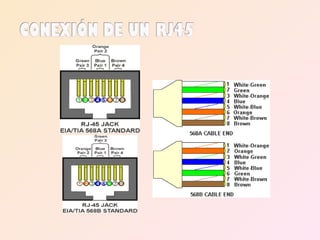

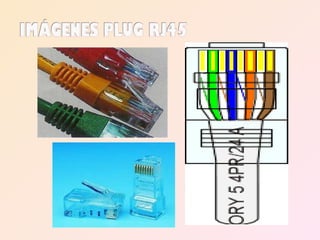

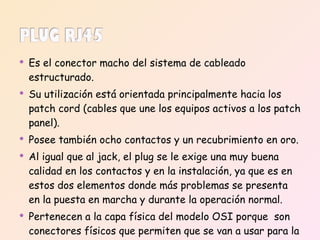

6. Es el conector macho del sistema de cableado estructurado. Su utilización está orientada principalmente hacia los patch cord (cables que une los equipos activos a los patch panel). Posee también ocho contactos y un recubrimiento en oro. Al igual que al jack, el plug se le exige una muy buena calidad en los contactos y en la instalación, ya que es en estos dos elementos donde más problemas se presenta en la puesta en marcha y durante la operación normal. Pertenecen a la capa física del modelo OSI porque son conectores físicos que permiten que se van a usar para la conexión y la transmisión de datos.

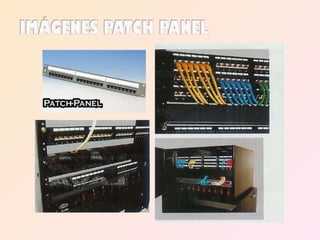

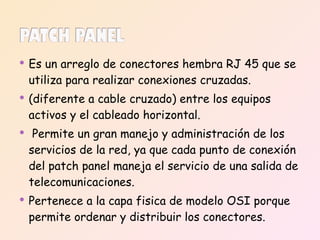

10. Es un arreglo de conectores hembra RJ 45 que se utiliza para realizar conexiones cruzadas. (diferente a cable cruzado) entre los equipos activos y el cableado horizontal. Permite un gran manejo y administración de los servicios de la red, ya que cada punto de conexión del patch panel maneja el servicio de una salida de telecomunicaciones. Pertenece a la capa fisica de modelo OSI porque permite ordenar y distribuir los conectores.

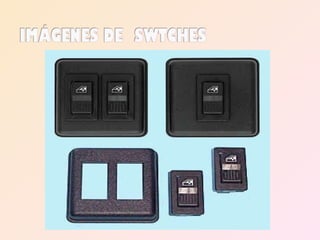

12. En electrónica, un interruptor es un componente eléctrico que puede romper un circuito eléctrico, interrumpiendo la corriente o desviarlo de un conductor a otro. La forma más común de interruptor es un dispositivo electromecánico de operación manual con uno o más conjuntos de contactos eléctricos. Cada grupo de contactos puede estar en uno de los dos estados: "cerrado" significa que los contactos se tocan y la electricidad pueda fluir entre ellos, o "abierto", es decir, los contactos se separan y el interruptor no conductor es.

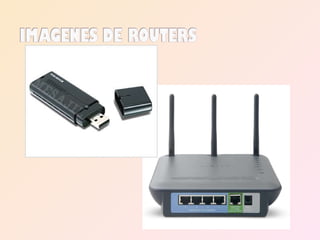

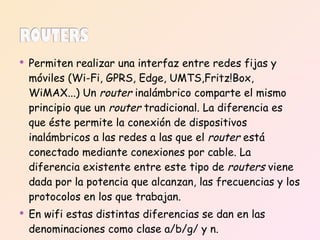

14. Permiten realizar una interfaz entre redes fijas y móviles (Wi-Fi, GPRS, Edge, UMTS,Fritz!Box, WiMAX...) Un router inalámbrico comparte el mismo principio que un router tradicional. La diferencia es que éste permite la conexión de dispositivos inalámbricos a las redes a las que el router está conectado mediante conexiones por cable. La diferencia existente entre este tipo de routers viene dada por la potencia que alcanzan, las frecuencias y los protocolos en los que trabajan. En wifi estas distintas diferencias se dan en las denominaciones como clase a/b/g/ y n.

15. Los enrutadores son conmutadores de paquetes (o retransmisores a nivel de red) que operan al nivel de red del modelo de protocolo de Interconexión de sistemas abiertos OSI. Los enrutadores conectan redes tanto de área local como extensa, y cuando existen más de una ruta entre dos puntos finales de red, proporcionan control de tráfico y filtrado de funciones. Dirigen los paquetes a través de las rutas más eficientes o económicas dentro de la malla de redes, que tiene caminos reduntantes a un destino. Son uno de los equipos más importantes dentro de una red, así como son el núcleo del enrutamiento de Internet. Es uno de los equipos que más adelantos tecnológicos a sufrido, adaptándose a los avances en los protocolos y a los nuevos requerimientos en servicios. Estos equipos, ya no sólo transportan datos sino que también han incluido la posibilidad de transportar aplicaciones antes no presupuestadas, como la voz. La voz sobre IP emerge como una tecnología muy prometedora, y los routers son los protagonistas en esta avanzada.

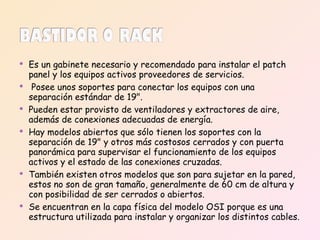

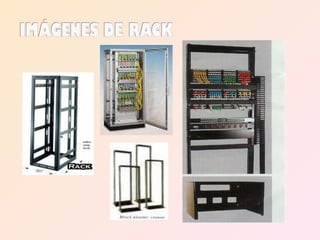

17. Es un gabinete necesario y recomendado para instalar el patch panel y los equipos activos proveedores de servicios. Posee unos soportes para conectar los equipos con una separación estándar de 19". Pueden estar provisto de ventiladores y extractores de aire, además de conexiones adecuadas de energía. Hay modelos abiertos que sólo tienen los soportes con la separación de 19" y otros más costosos cerrados y con puerta panorámica para supervisar el funcionamiento de los equipos activos y el estado de las conexiones cruzadas. También existen otros modelos que son para sujetar en la pared, estos no son de gran tamaño, generalmente de 60 cm de altura y con posibilidad de ser cerrados o abiertos. Se encuentran en la capa física del modelo OSI porque es una estructura utilizada para instalar y organizar los distintos cables.

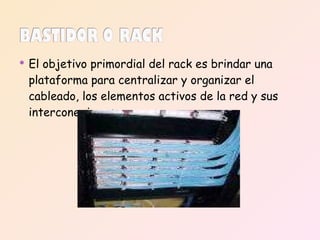

19. El objetivo primordial del rack es brindar una plataforma para centralizar y organizar el cableado, los elementos activos de la red y sus interconexiones.

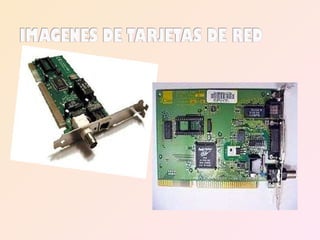

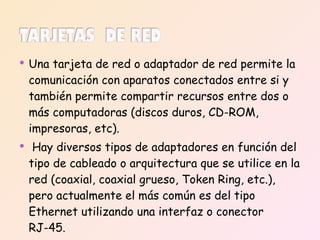

20. Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.

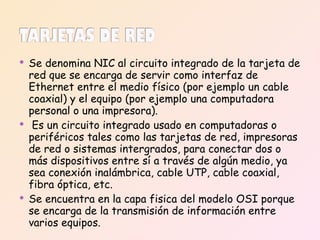

21. Se denomina NIC al circuito integrado de la tarjeta de red que se encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una computadora personal o una impresora). Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de red o sistemas intergrados, para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica, etc. Se encuentra en la capa fisica del modelo OSI porque se encarga de la transmisión de información entre varios equipos.
