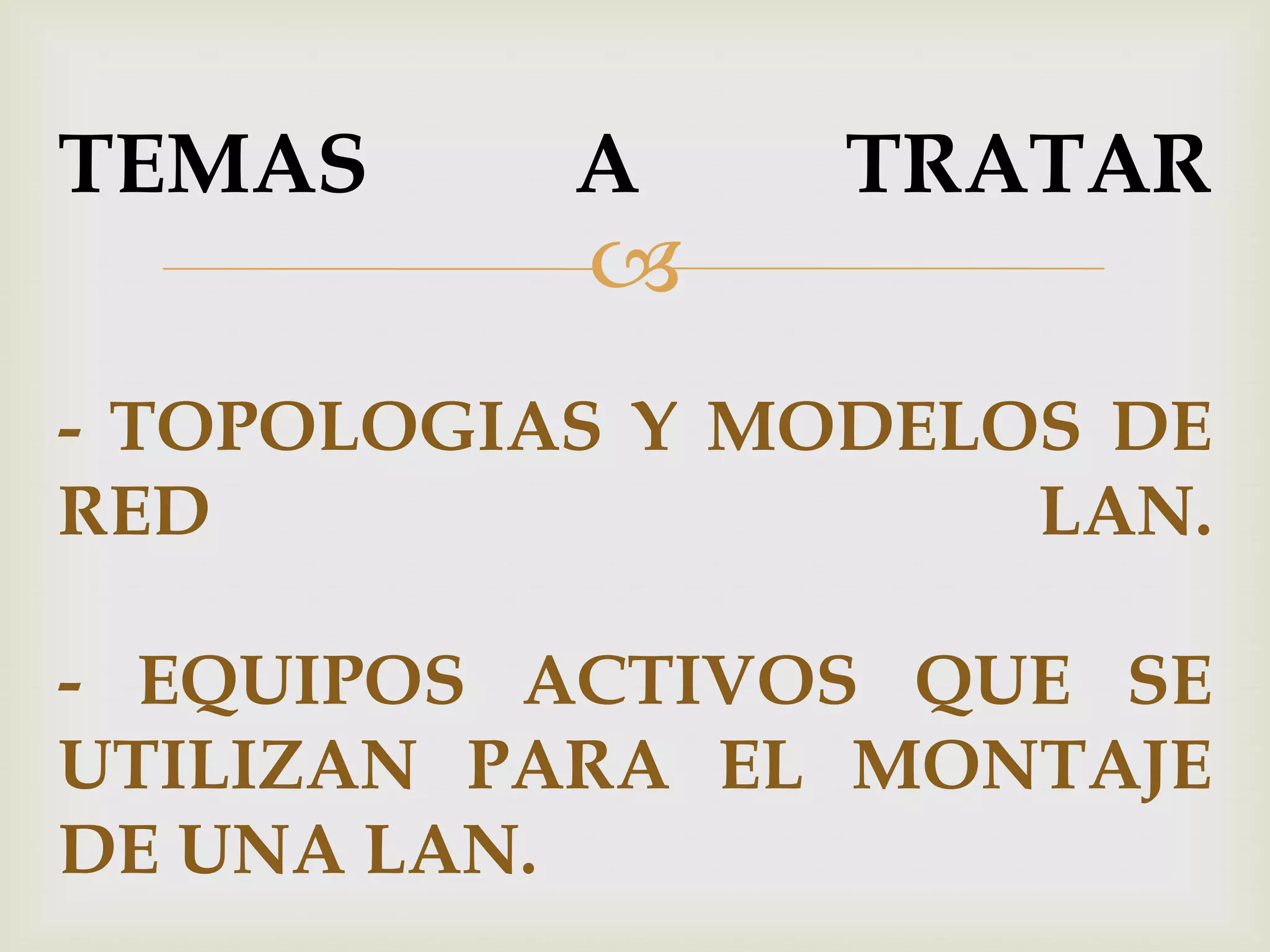

1. TEMAS A TRATAR

- TOPOLOGIAS Y MODELOS DE
RED LAN.
- EQUIPOS ACTIVOS QUE SE
UTILIZAN PARA EL MONTAJE
DE UNA LAN.

2. TIPOS Y TOPOLOGIAS
DE REDES


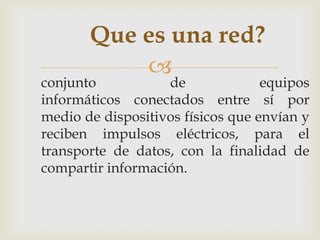

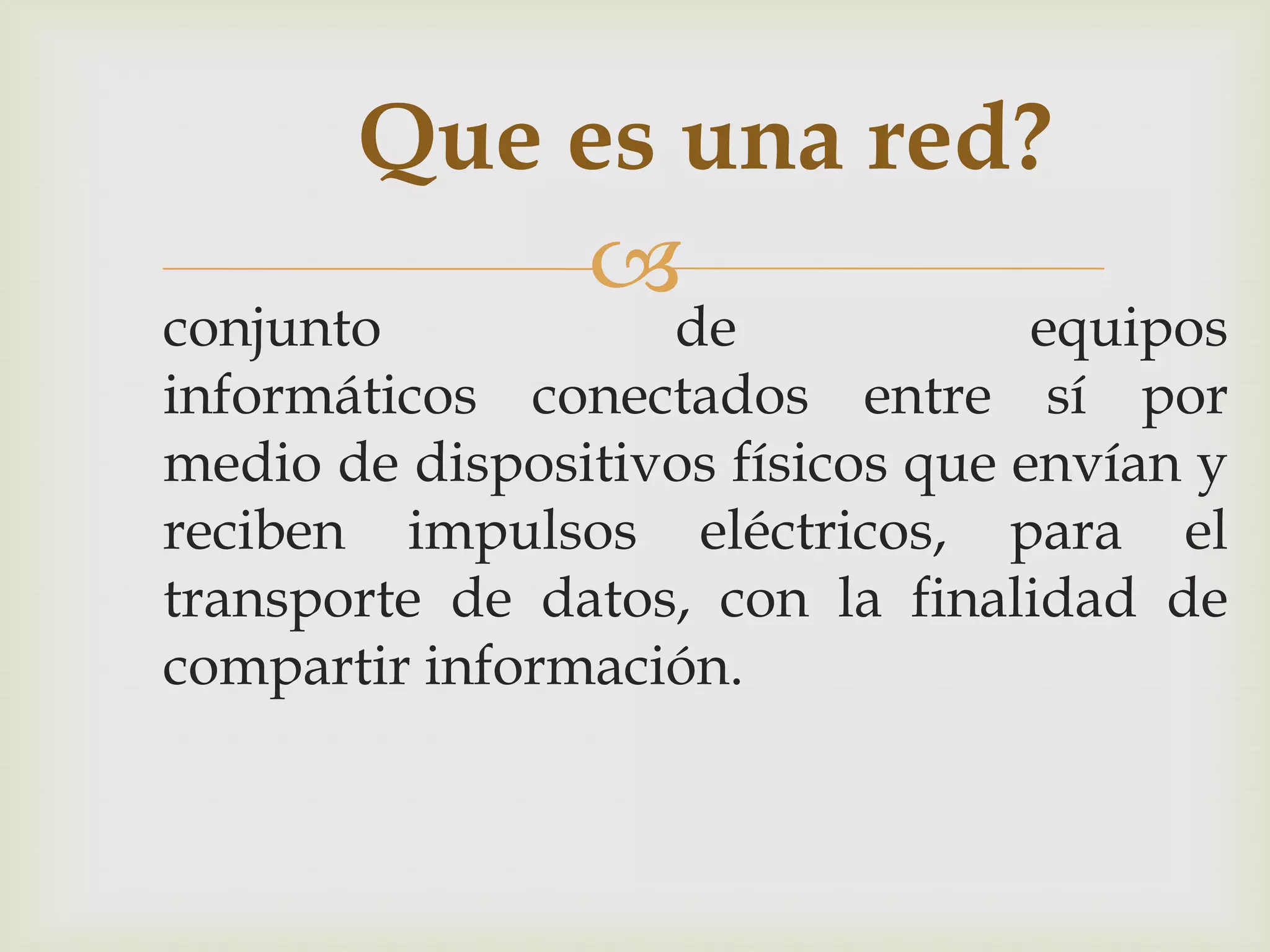

3. Que es una red?

conjunto de equipos
informáticos conectados entre sí por
medio de dispositivos físicos que envían y
reciben impulsos eléctricos, para el
transporte de datos, con la finalidad de
compartir información.

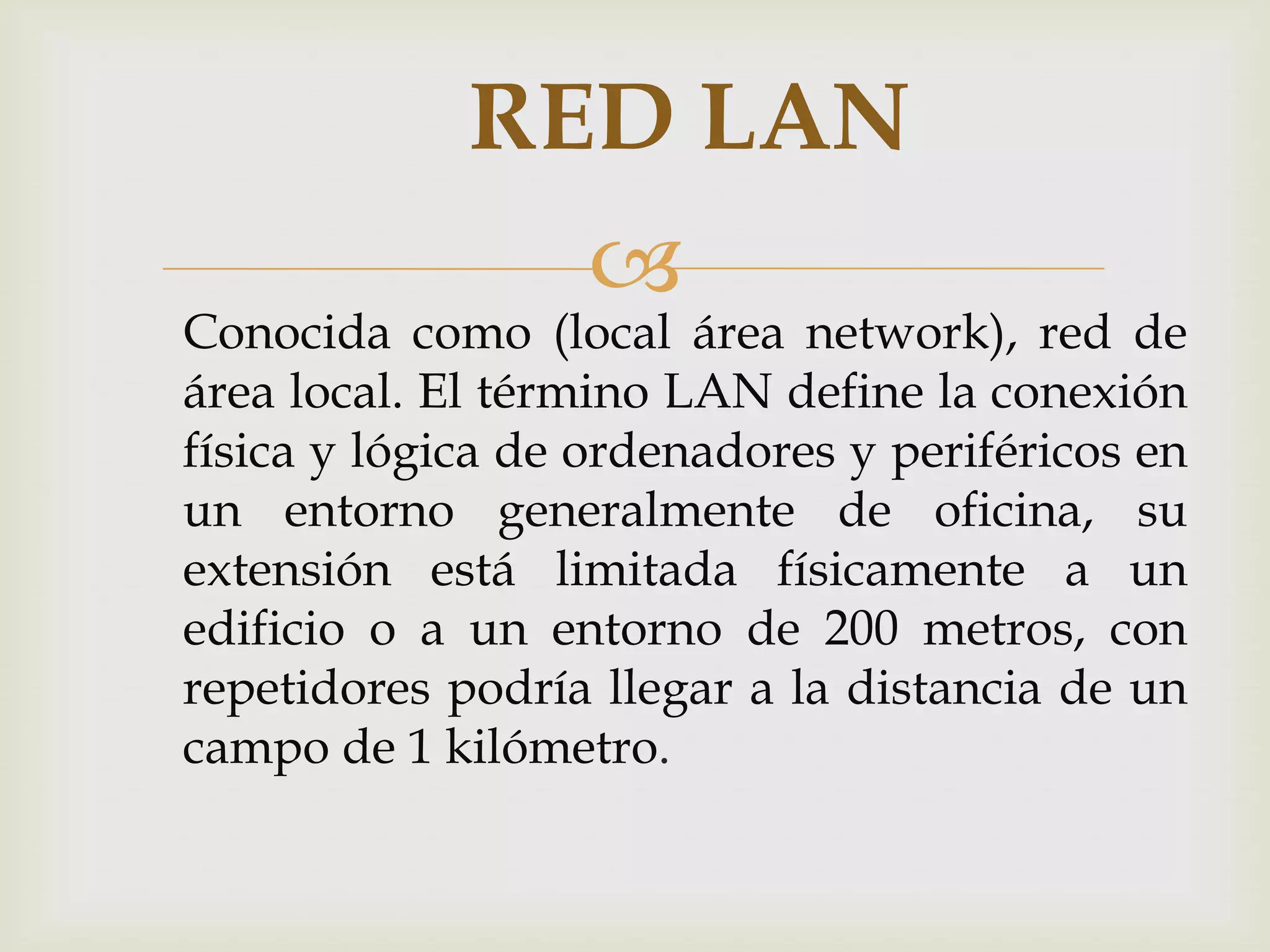

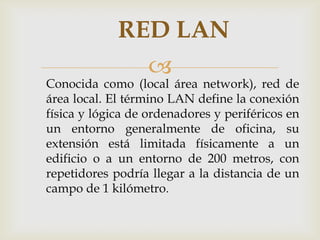

4. RED LAN

Conocida como (local área network), red de
área local. El término LAN define la conexión
física y lógica de ordenadores y periféricos en
un entorno generalmente de oficina, su
extensión está limitada físicamente a un
edificio o a un entorno de 200 metros, con
repetidores podría llegar a la distancia de un
campo de 1 kilómetro.

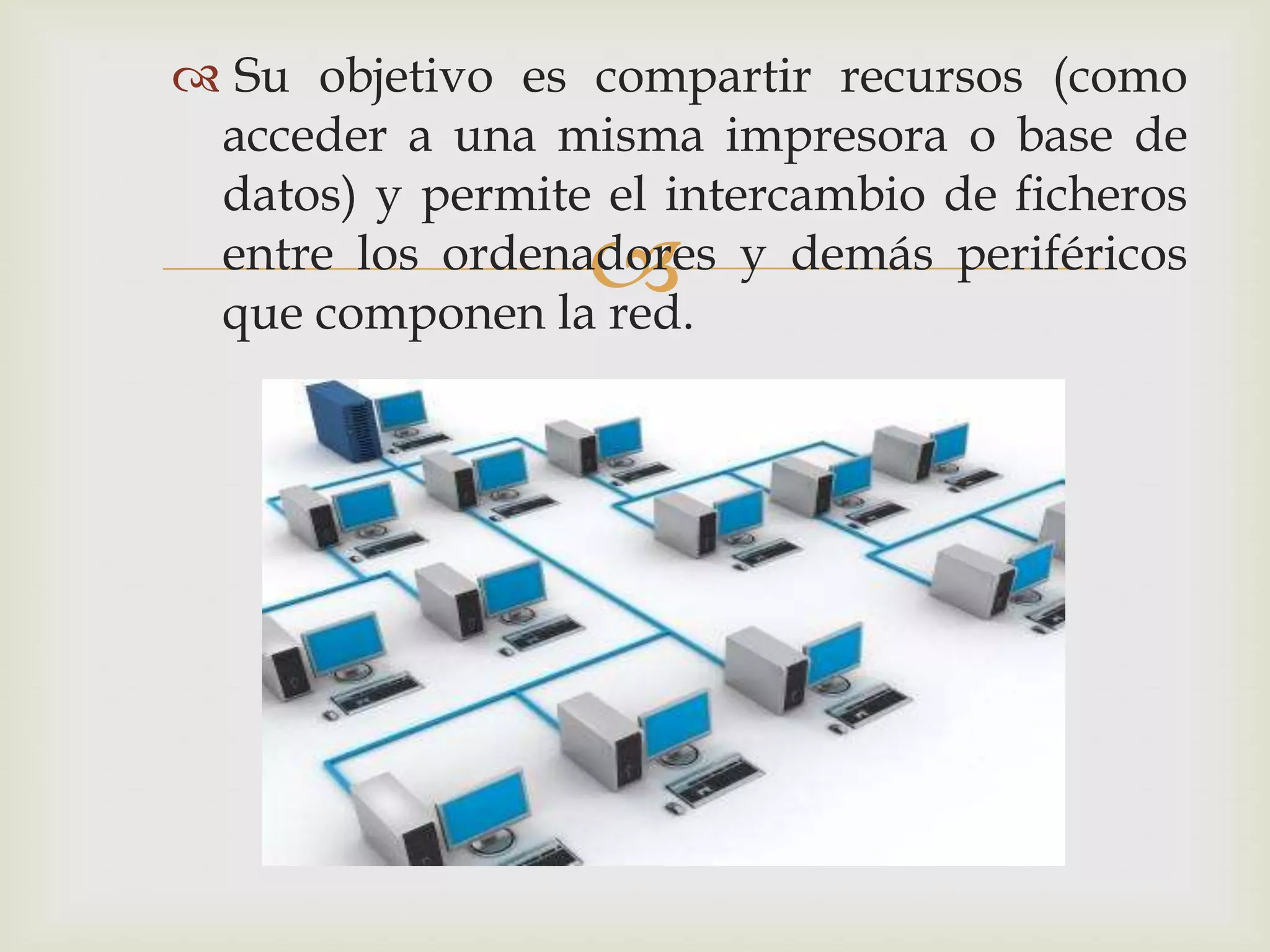

5.  Su objetivo es compartir recursos (como
acceder a una misma impresora o base de
datos) y permite el intercambio de ficheros

entre los ordenadores y demás periféricos
que componen la red.

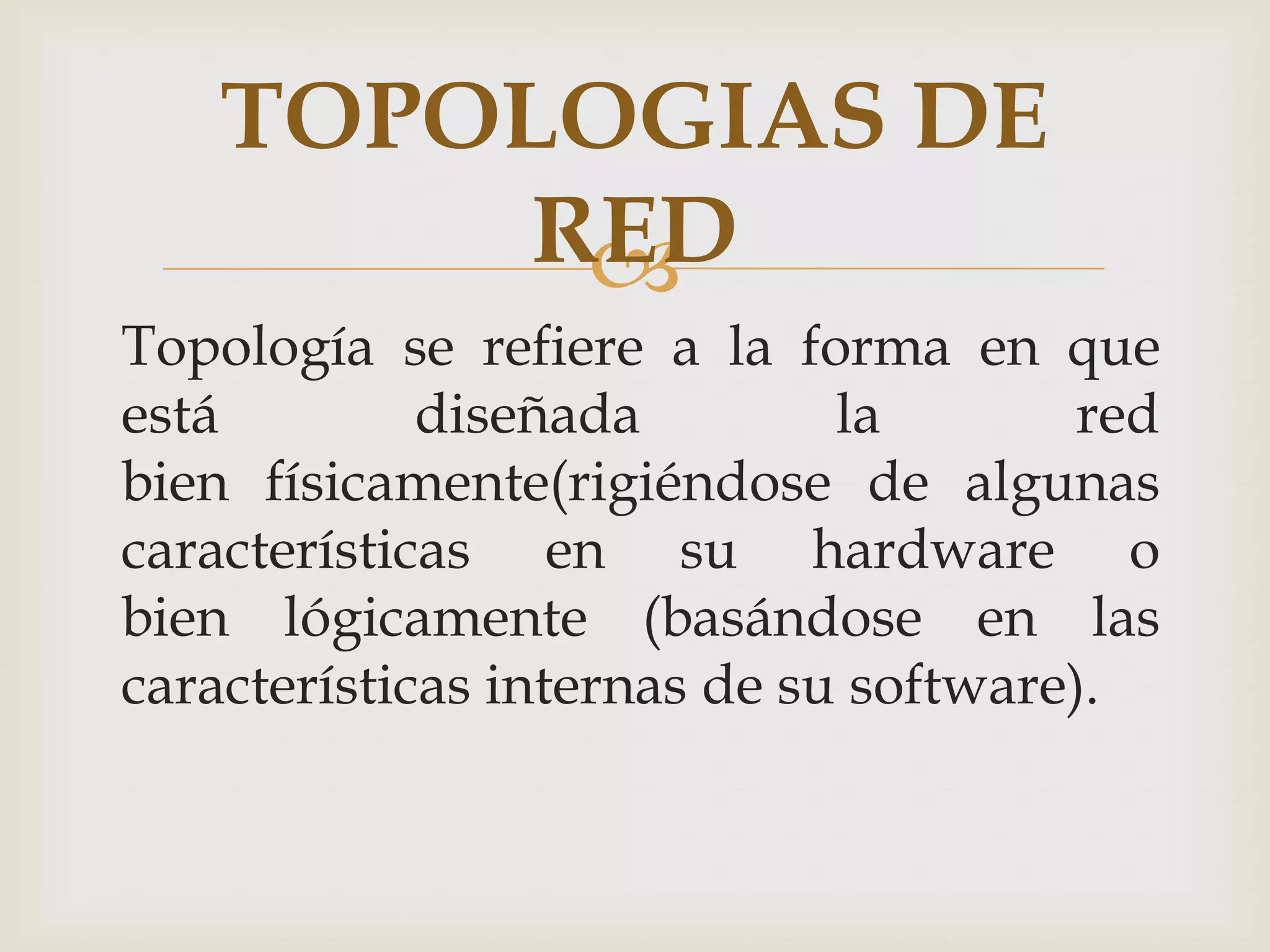

6. TOPOLOGIAS DE
RED

Topología se refiere a la forma en que
está diseñada la red
bien físicamente(rigiéndose de algunas
características en su hardware o
bien lógicamente (basándose en las
características internas de su software).

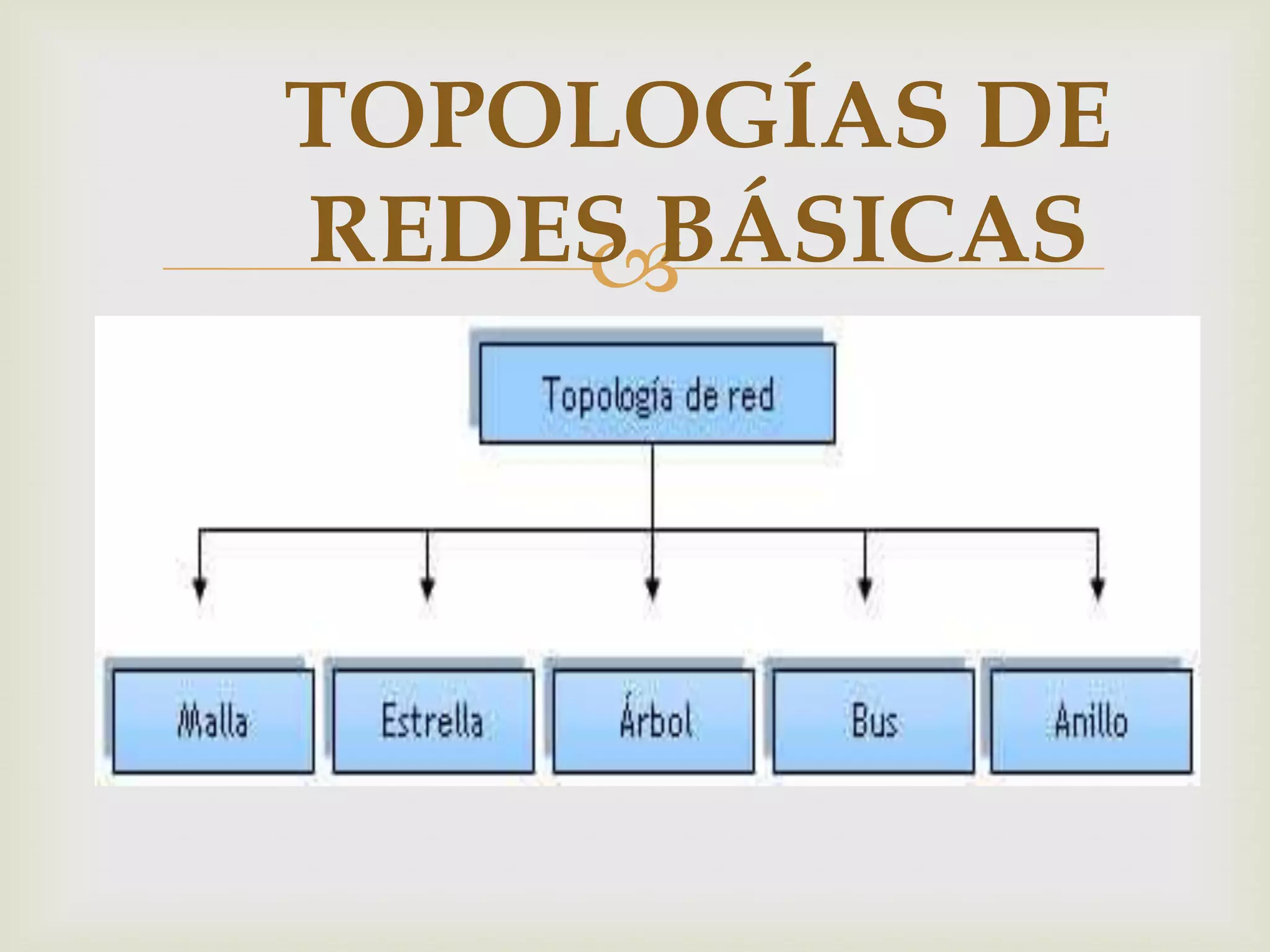

7. TOPOLOGÍAS DE
REDES BÁSICAS


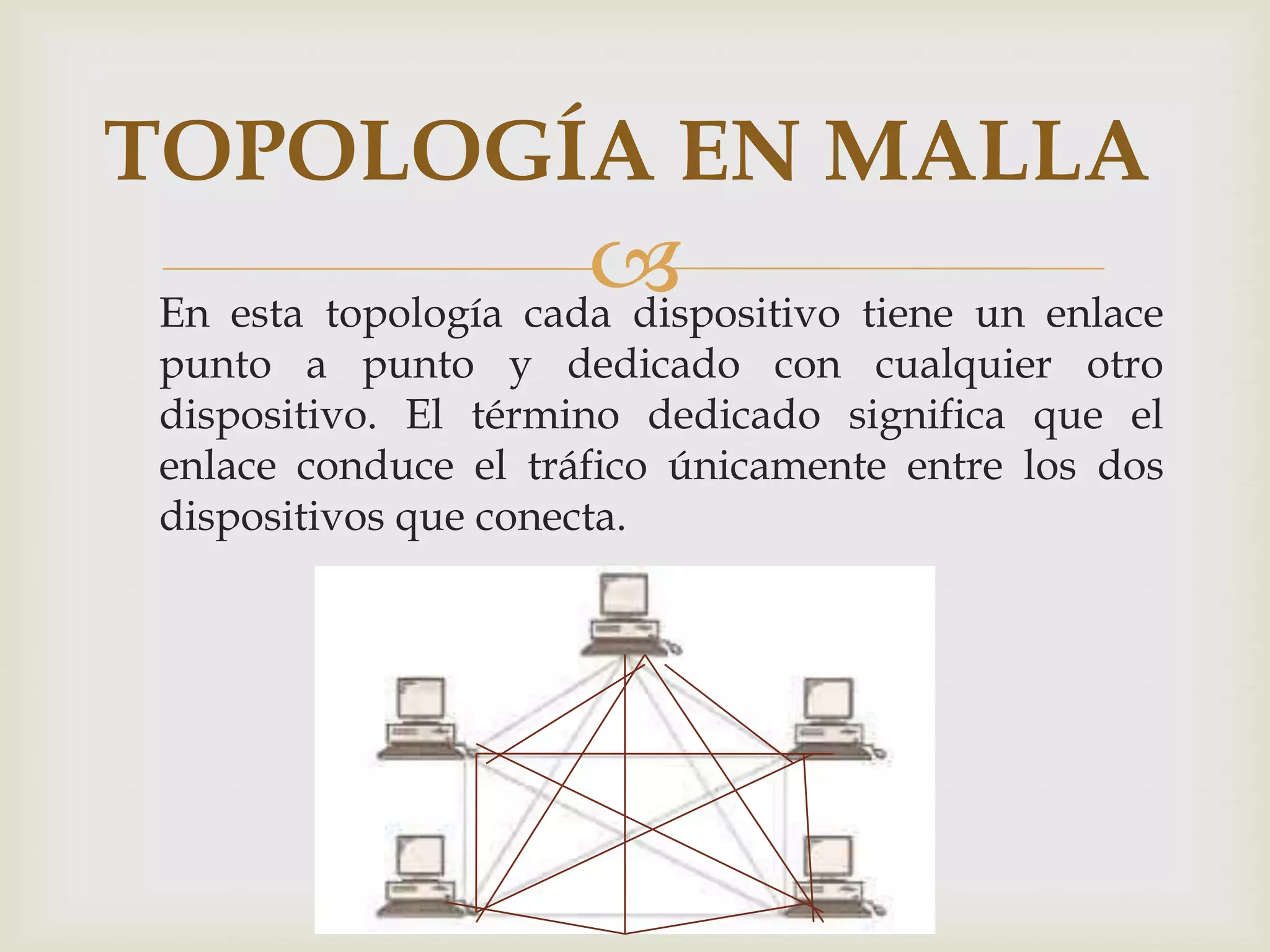

8. TOPOLOGÍA EN MALLA

En esta topología cada dispositivo tiene un enlace
punto a punto y dedicado con cualquier otro
dispositivo. El término dedicado significa que el
enlace conduce el tráfico únicamente entre los dos
dispositivos que conecta.

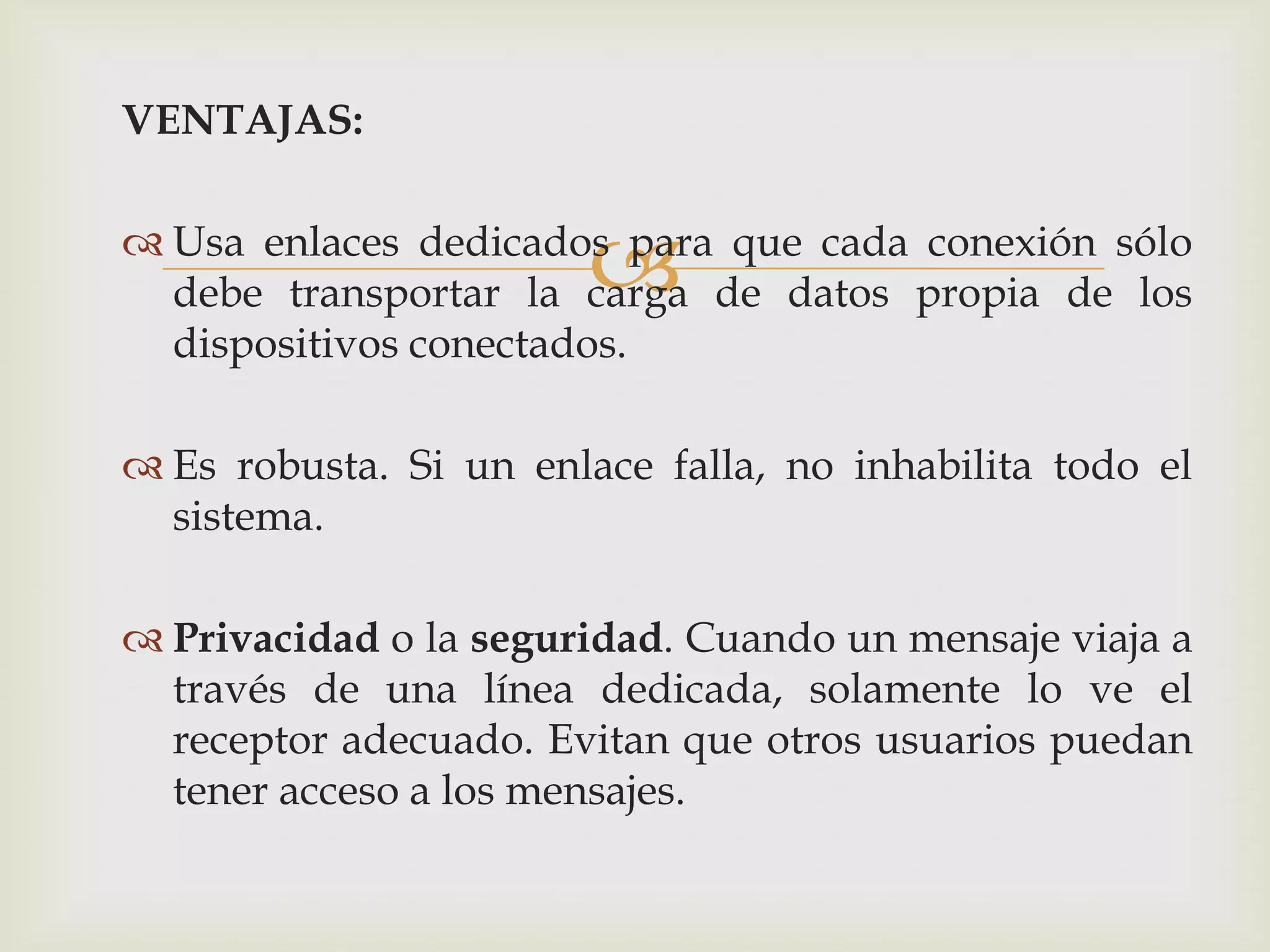

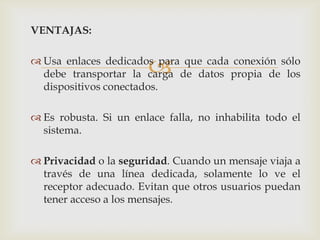

9. VENTAJAS:

 Usa enlaces dedicados para que cada conexión sólo
debe transportar la carga de datos propia de los
dispositivos conectados.
 Es robusta. Si un enlace falla, no inhabilita todo el
sistema.
 Privacidad o la seguridad. Cuando un mensaje viaja a
través de una línea dedicada, solamente lo ve el
receptor adecuado. Evitan que otros usuarios puedan
tener acceso a los mensajes.

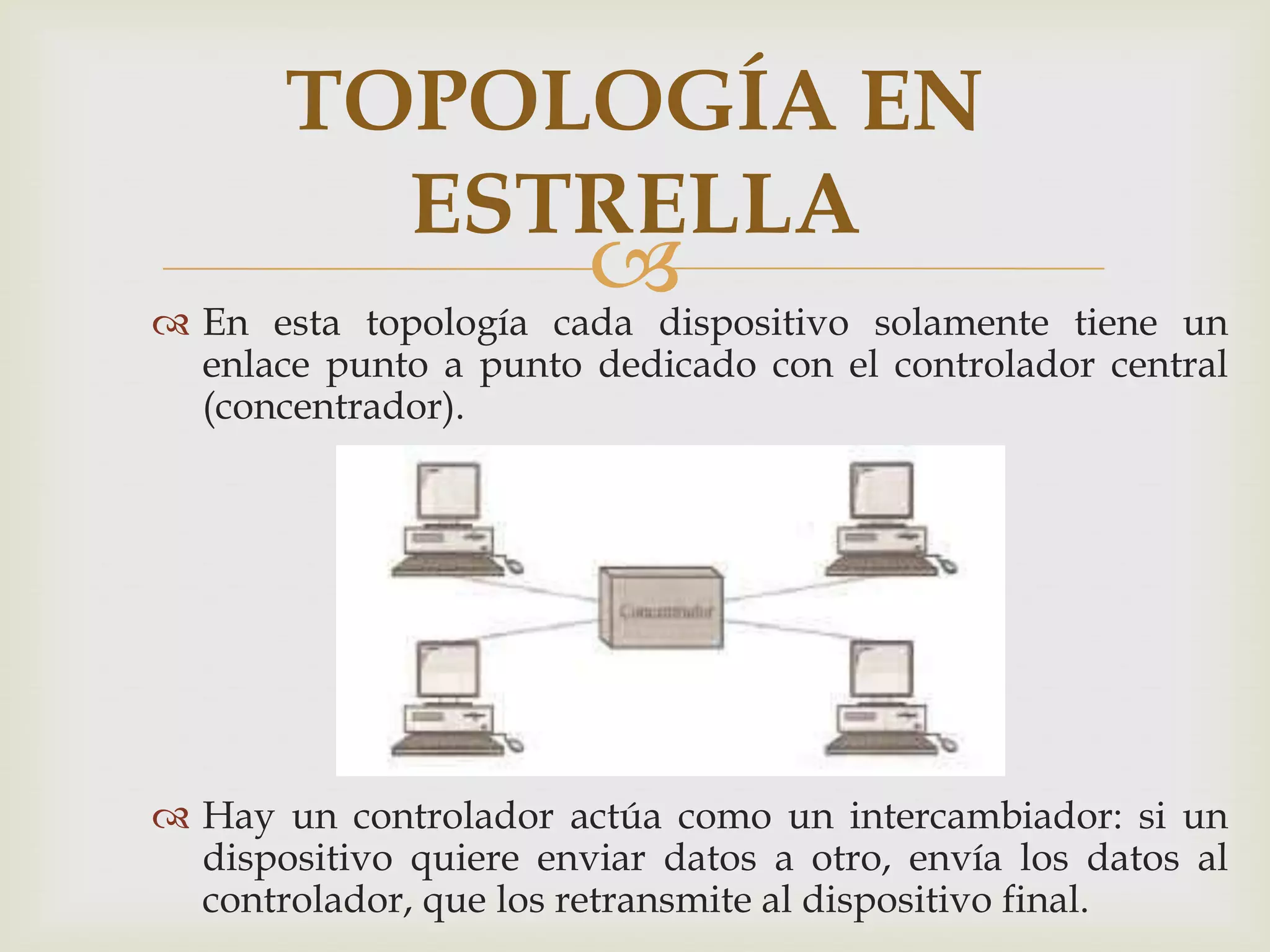

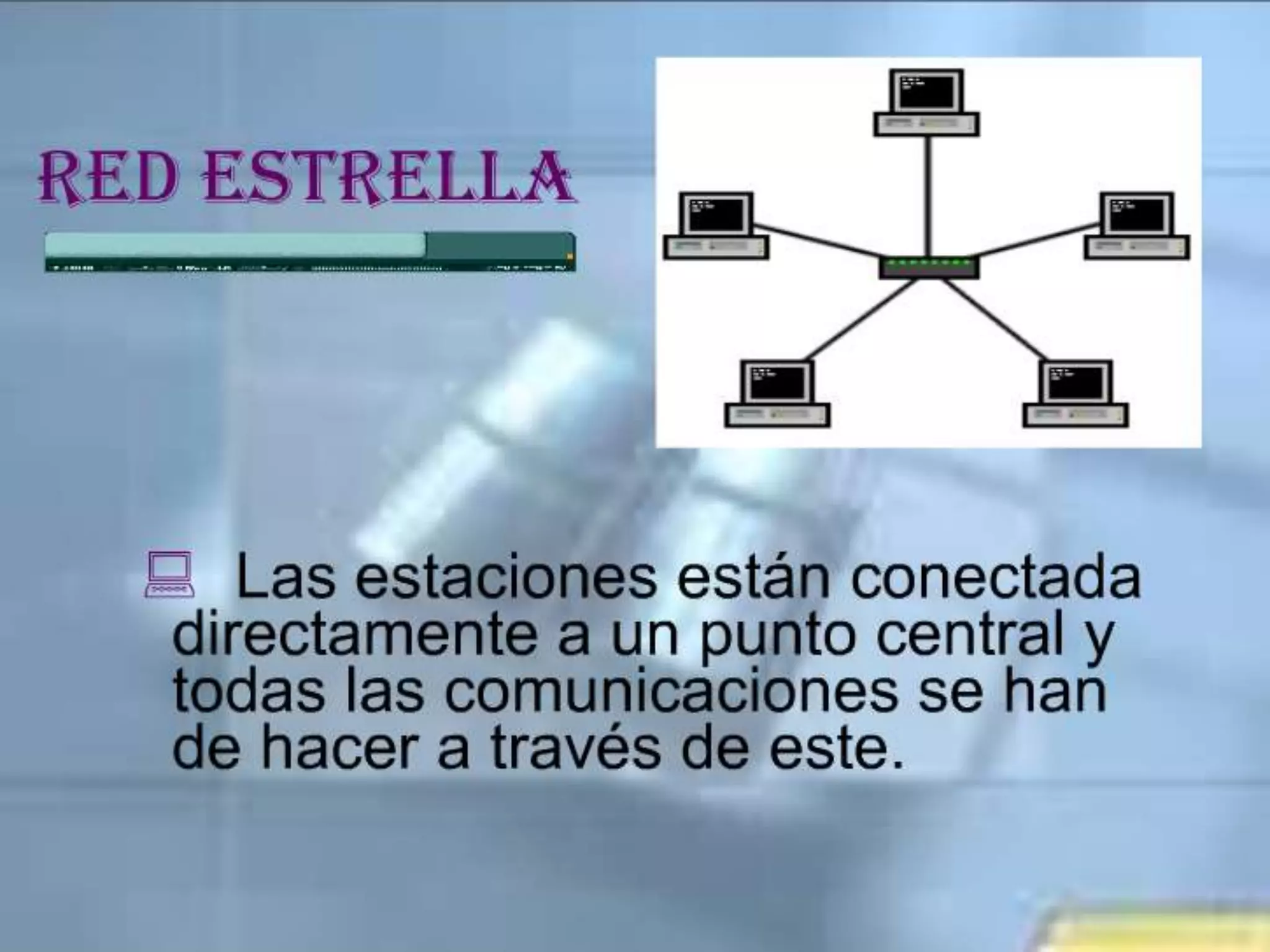

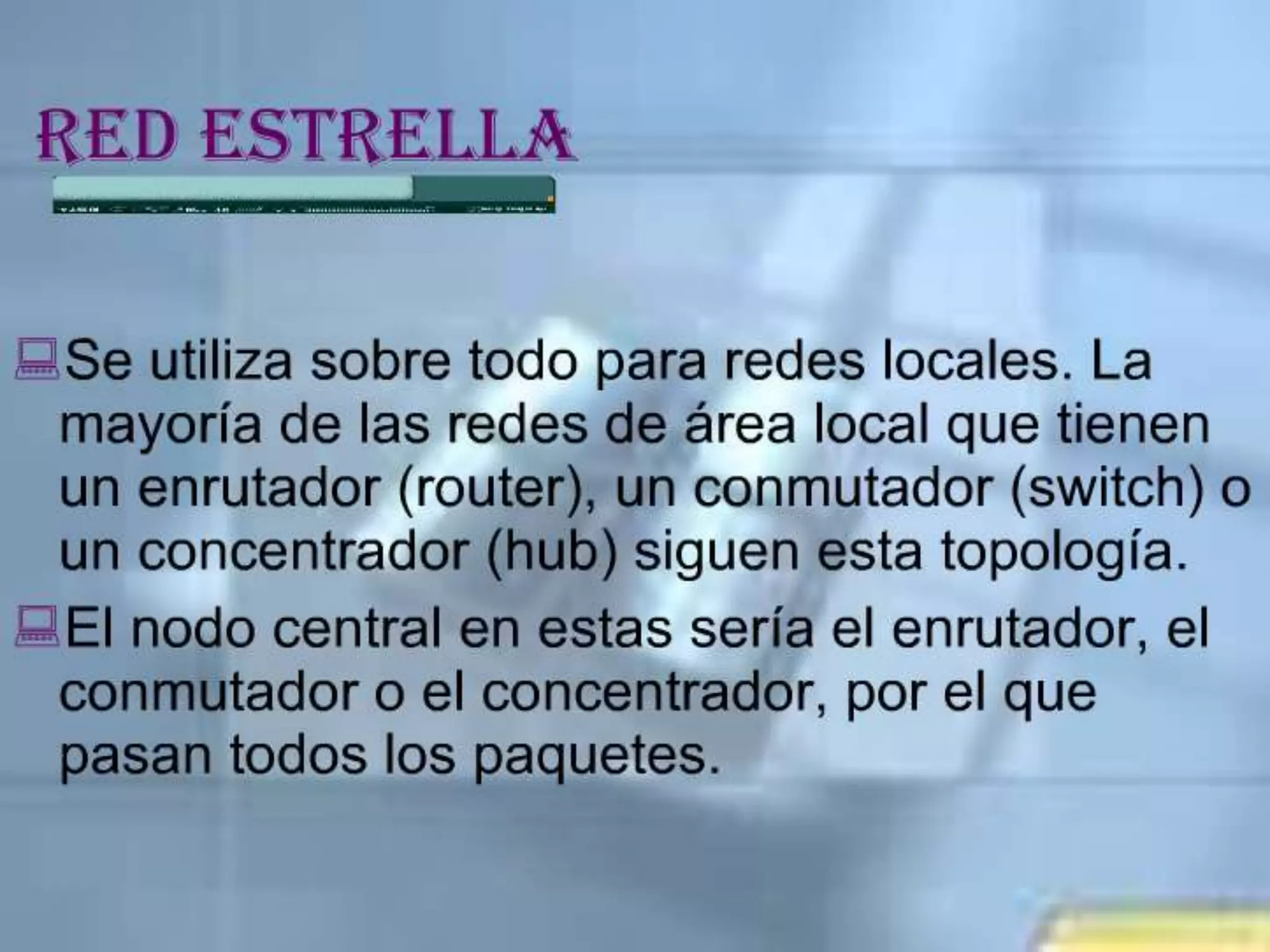

10. TOPOLOGÍA EN
ESTRELLA

 En esta topología cada dispositivo solamente tiene un
enlace punto a punto dedicado con el controlador central
(concentrador).
 Hay un controlador actúa como un intercambiador: si un
dispositivo quiere enviar datos a otro, envía los datos al
controlador, que los retransmite al dispositivo final.

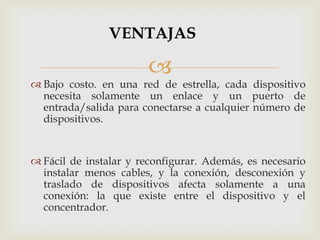

11. VENTAJAS


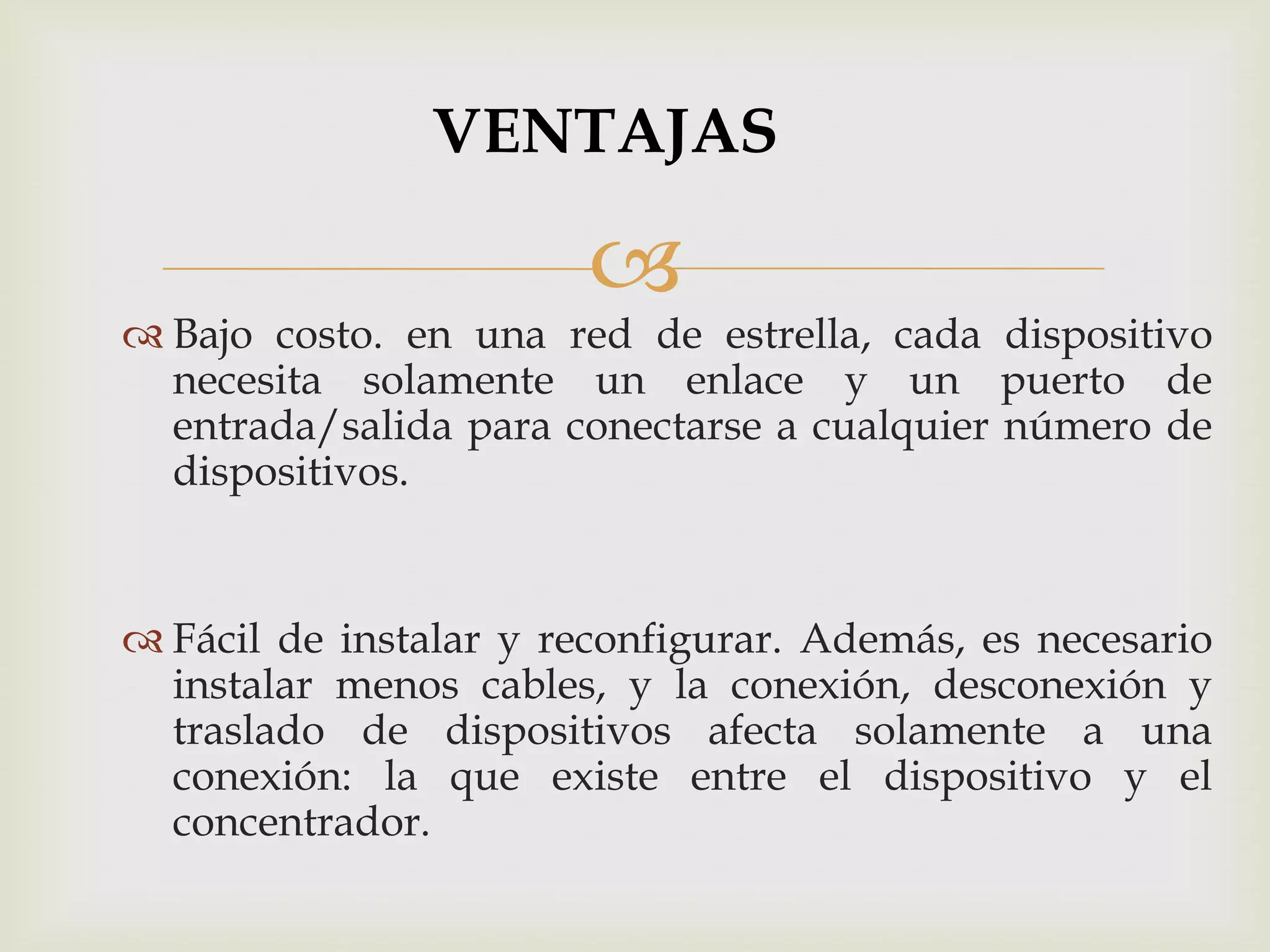

 Bajo costo. en una red de estrella, cada dispositivo
necesita solamente un enlace y un puerto de
entrada/salida para conectarse a cualquier número de
dispositivos.
 Fácil de instalar y reconfigurar. Además, es necesario
instalar menos cables, y la conexión, desconexión y
traslado de dispositivos afecta solamente a una
conexión: la que existe entre el dispositivo y el
concentrador.

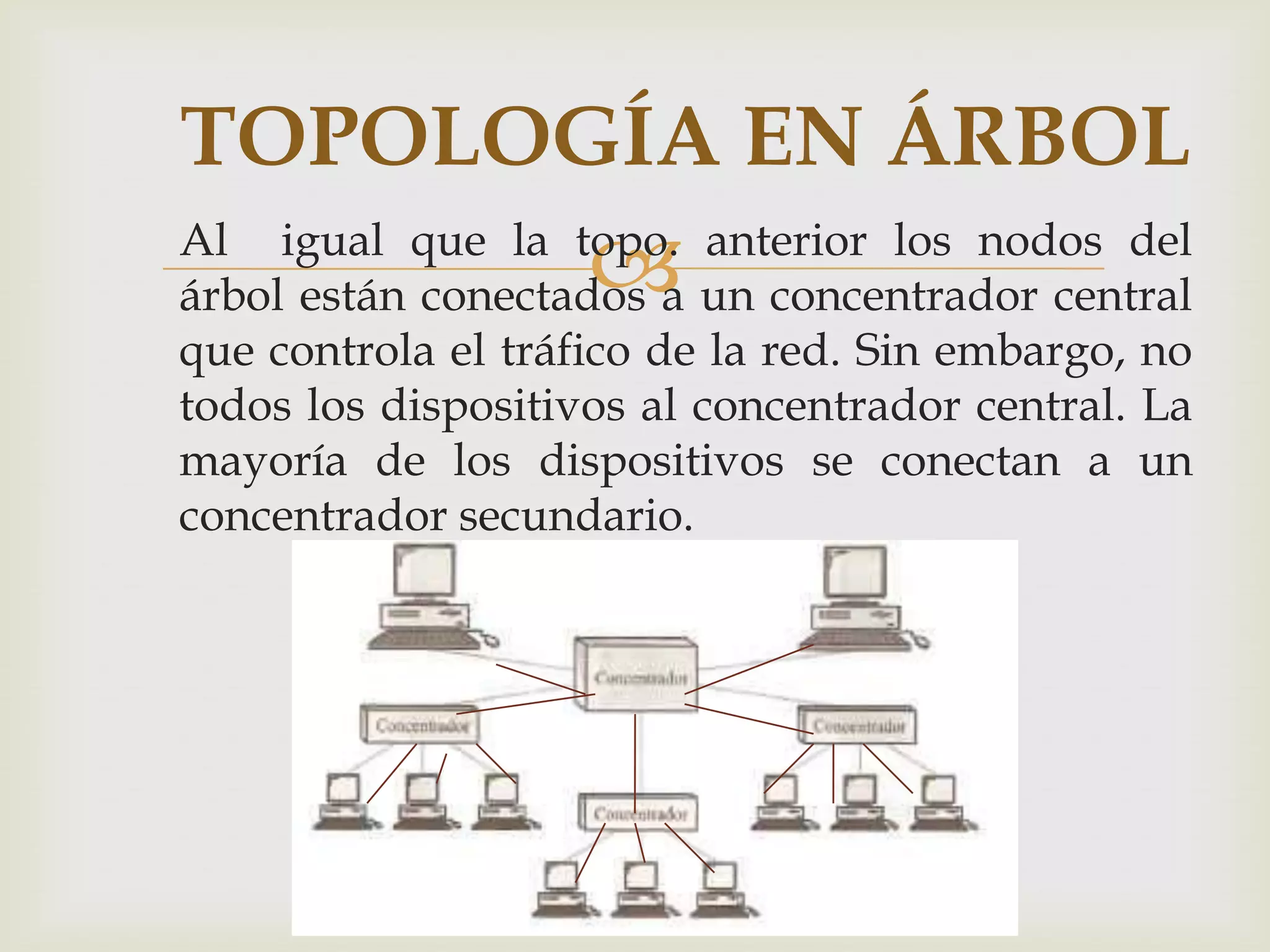

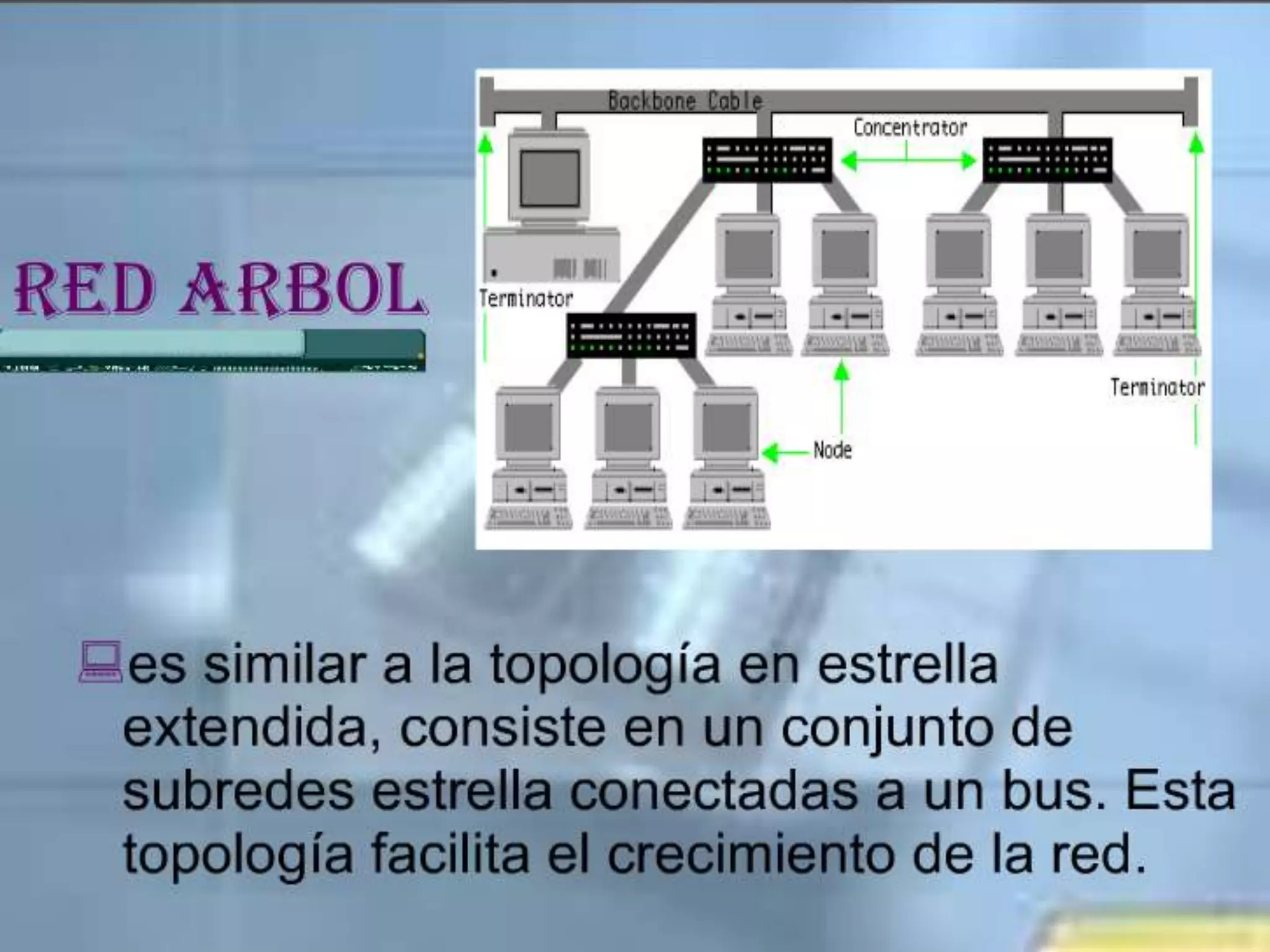

12. TOPOLOGÍA EN ÁRBOL

Al igual que la topo. anterior los nodos del
árbol están conectados a un concentrador central
que controla el tráfico de la red. Sin embargo, no
todos los dispositivos al concentrador central. La
mayoría de los dispositivos se conectan a un
concentrador secundario.

13. VENTAJAS


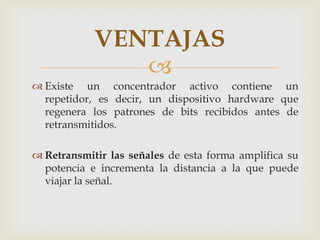

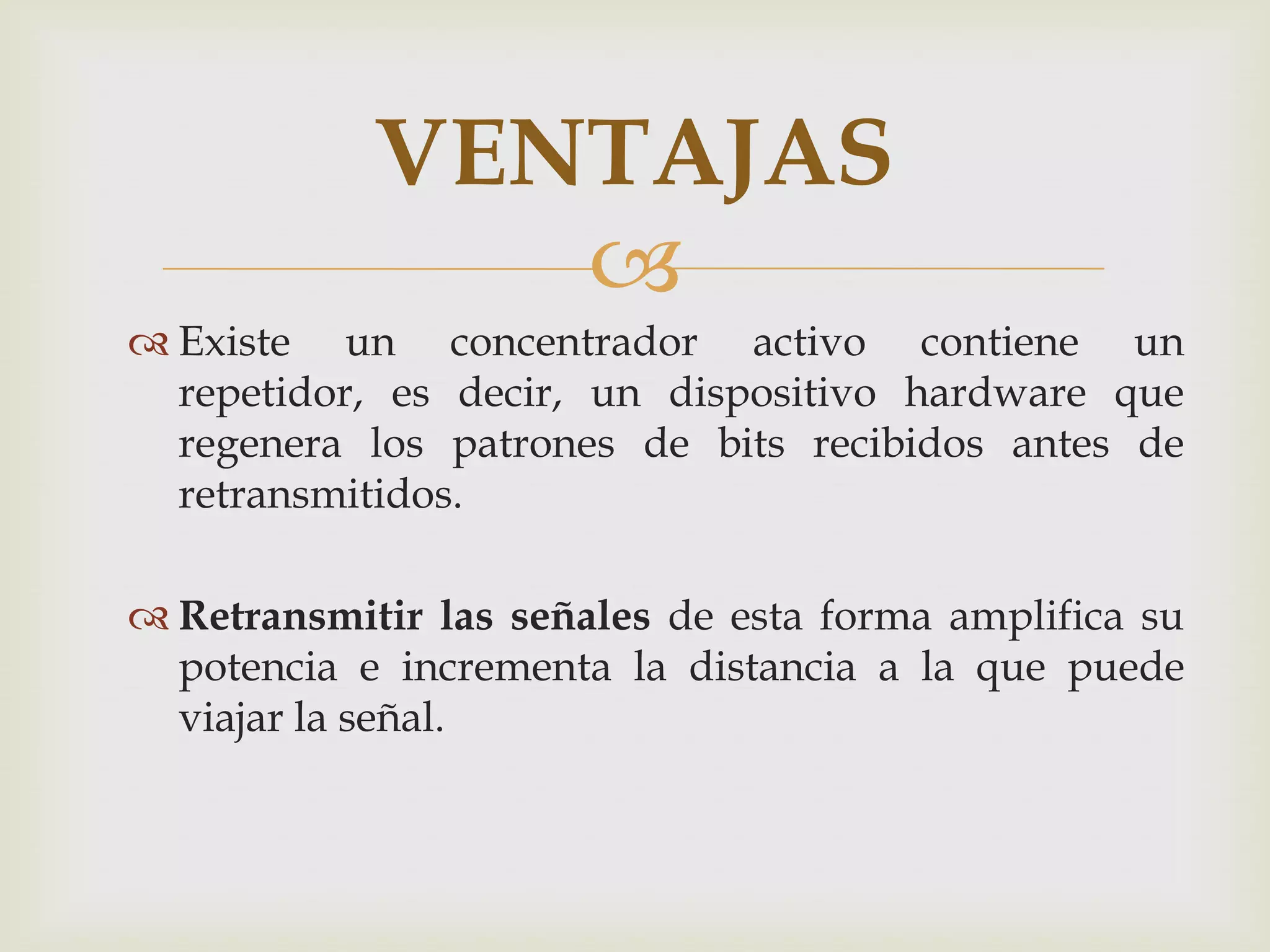

 Existe un concentrador activo contiene un
repetidor, es decir, un dispositivo hardware que
regenera los patrones de bits recibidos antes de
retransmitidos.
 Retransmitir las señales de esta forma amplifica su
potencia e incrementa la distancia a la que puede
viajar la señal.

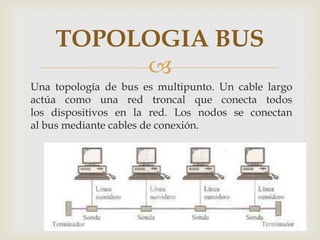

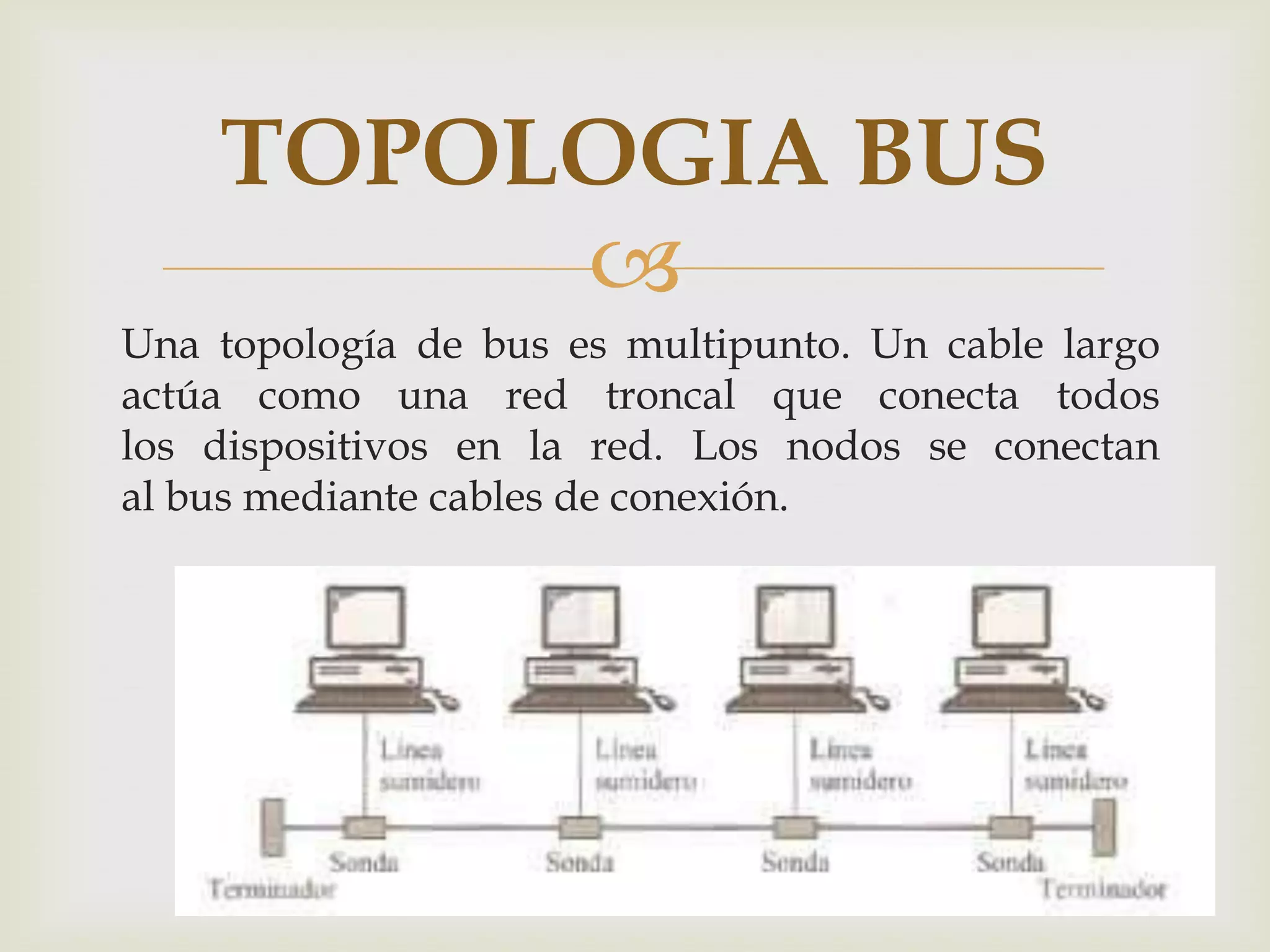

14. TOPOLOGIA BUS

Una topología de bus es multipunto. Un cable largo
actúa como una red troncal que conecta todos
los dispositivos en la red. Los nodos se conectan
al bus mediante cables de conexión.

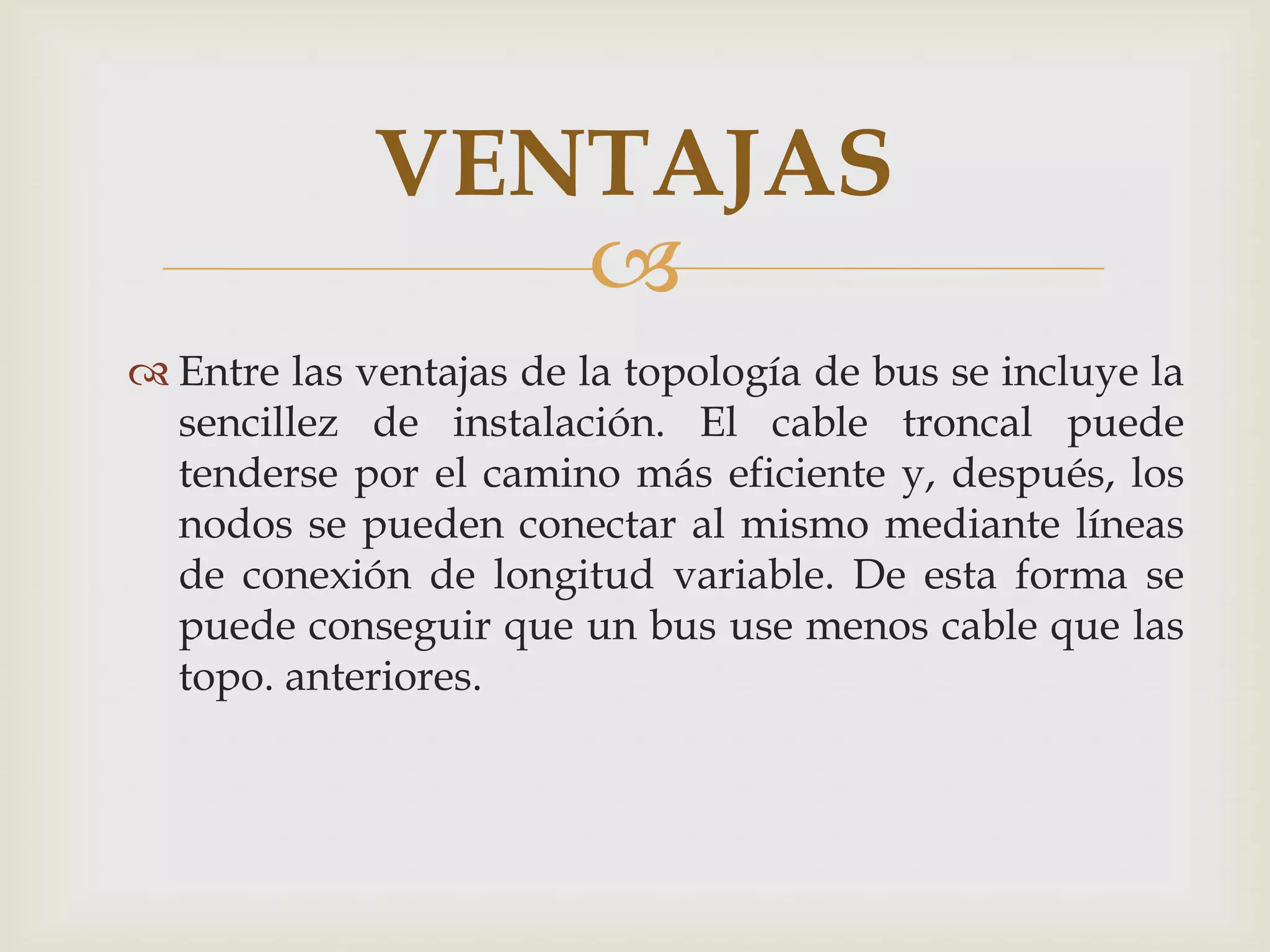

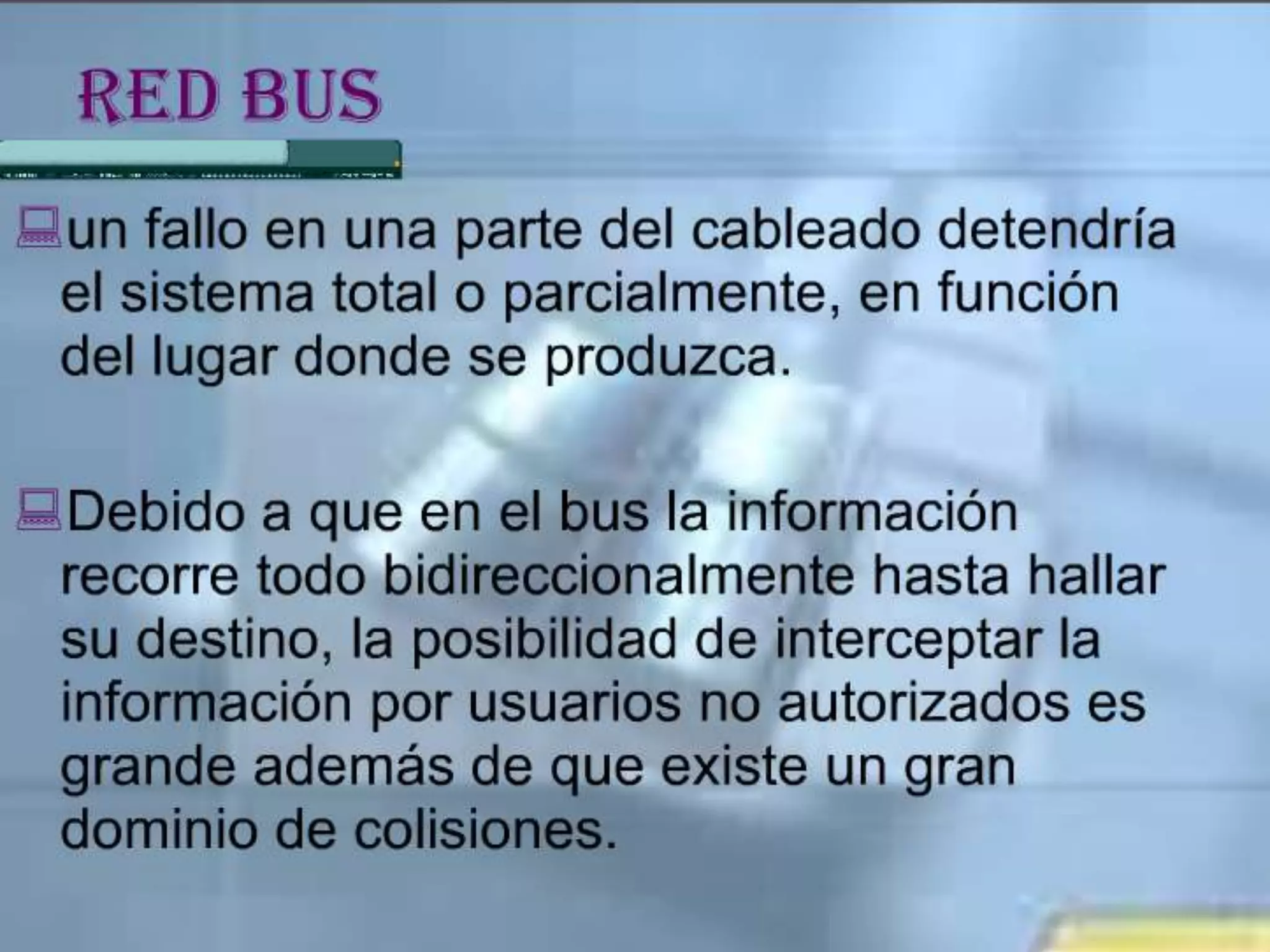

15. VENTAJAS

 Entre las ventajas de la topología de bus se incluye la
sencillez de instalación. El cable troncal puede
tenderse por el camino más eficiente y, después, los
nodos se pueden conectar al mismo mediante líneas
de conexión de longitud variable. De esta forma se
puede conseguir que un bus use menos cable que las
topo. anteriores.

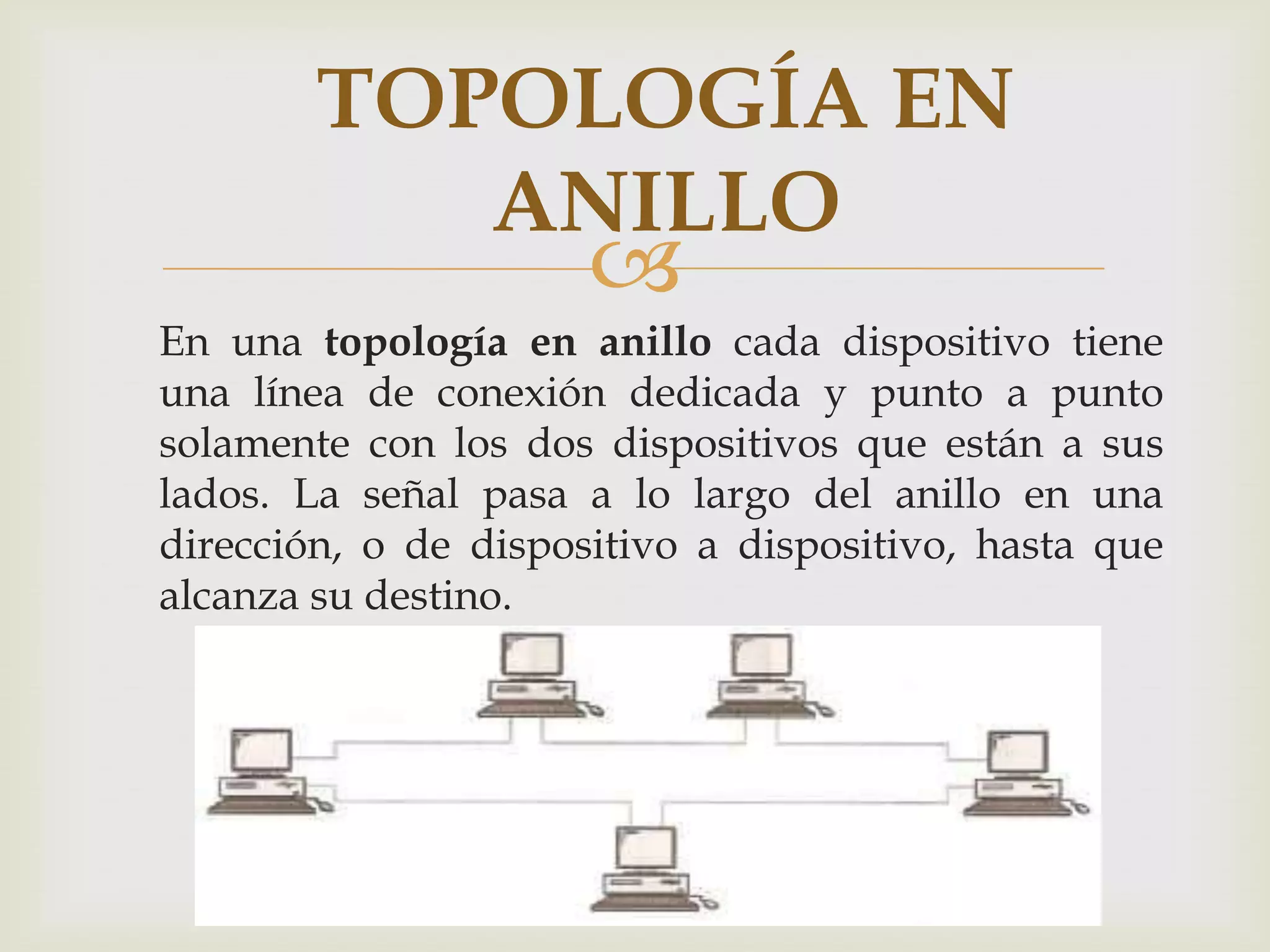

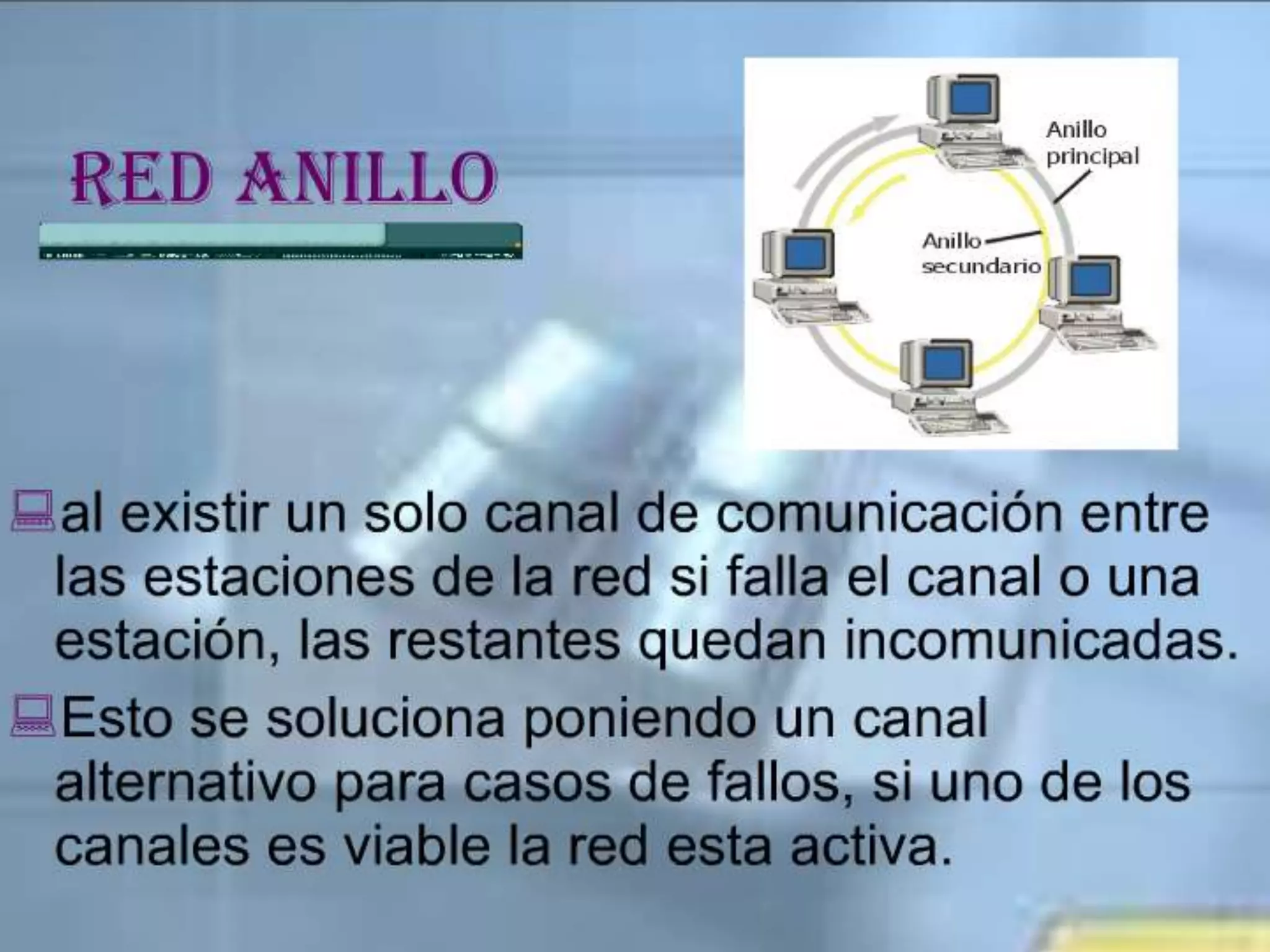

16. TOPOLOGÍA EN
ANILLO

En una topología en anillo cada dispositivo tiene
una línea de conexión dedicada y punto a punto
solamente con los dos dispositivos que están a sus
lados. La señal pasa a lo largo del anillo en una
dirección, o de dispositivo a dispositivo, hasta que
alcanza su destino.

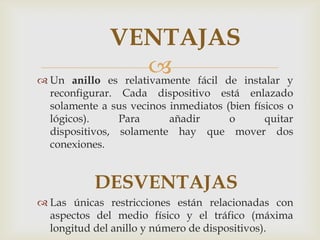

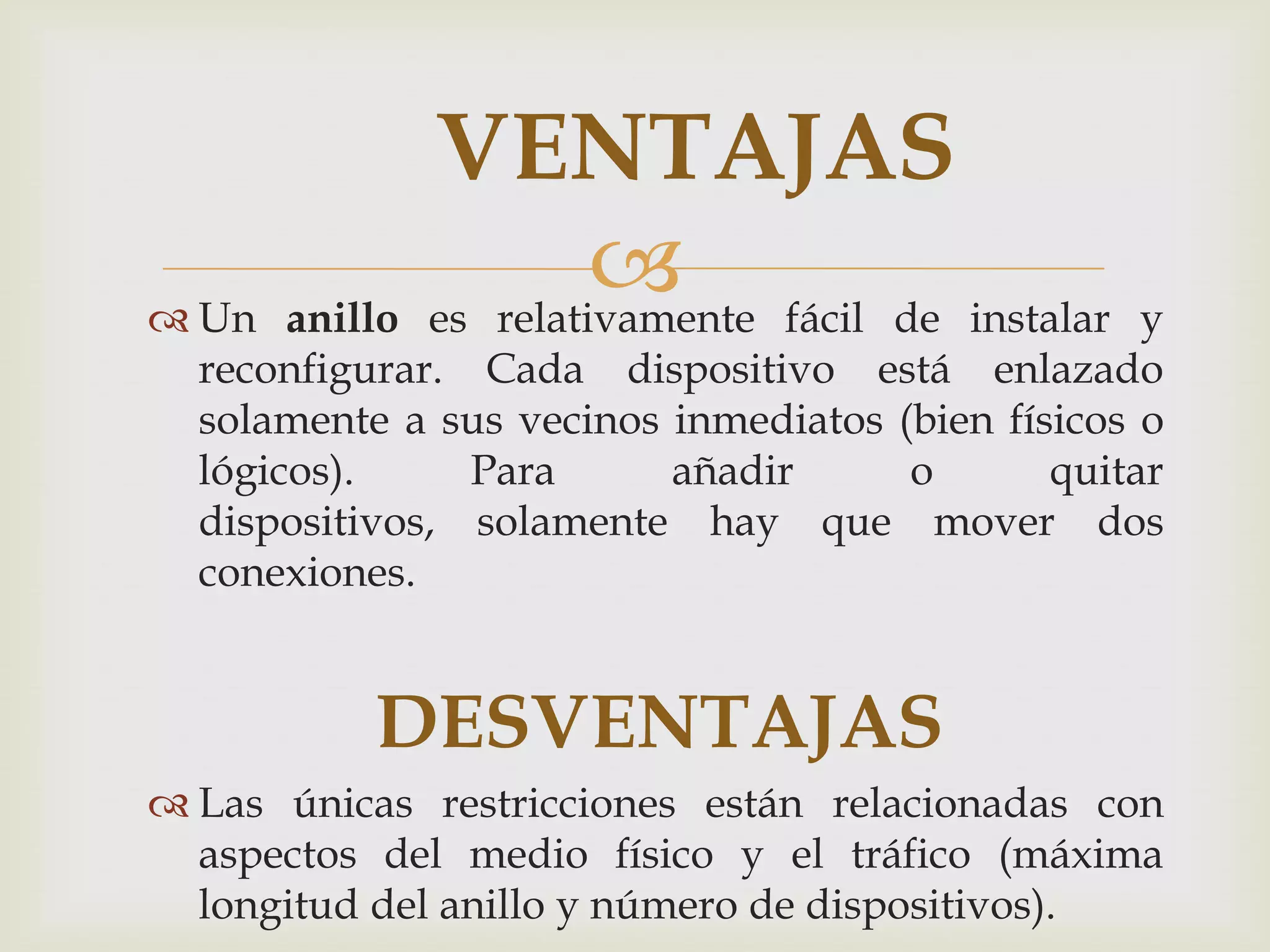

17. VENTAJAS
 Un anillo
 fácil de instalar
es relativamente y
reconfigurar. Cada dispositivo está enlazado
solamente a sus vecinos inmediatos (bien físicos o
lógicos). Para añadir o quitar
dispositivos, solamente hay que mover dos
conexiones.
DESVENTAJAS
 Las únicas restricciones están relacionadas con
aspectos del medio físico y el tráfico (máxima
longitud del anillo y número de dispositivos).

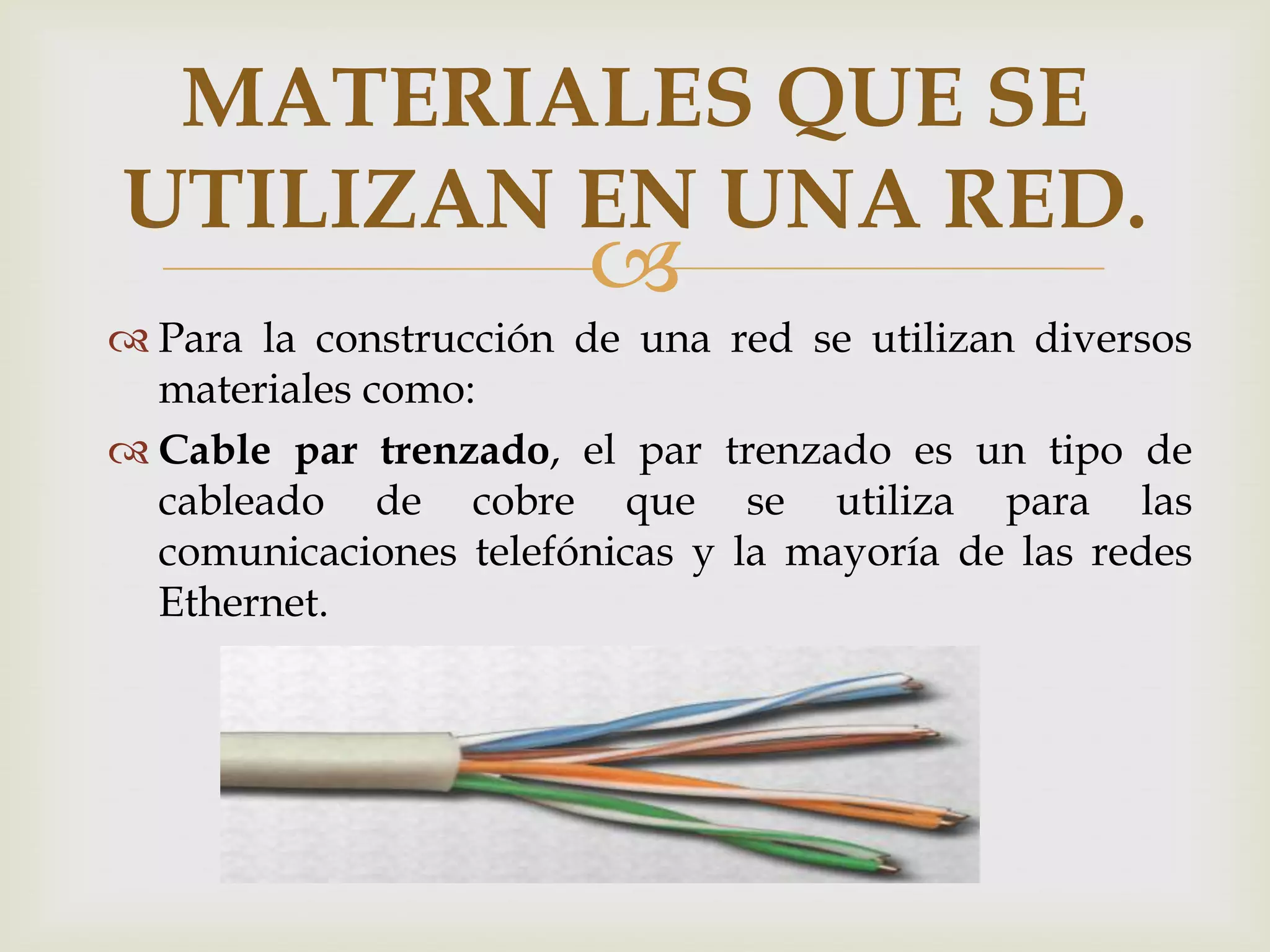

18. MATERIALES QUE SE
UTILIZAN EN UNA RED.

 Para la construcción de una red se utilizan diversos
materiales como:
 Cable par trenzado, el par trenzado es un tipo de
cableado de cobre que se utiliza para las
comunicaciones telefónicas y la mayoría de las redes
Ethernet.

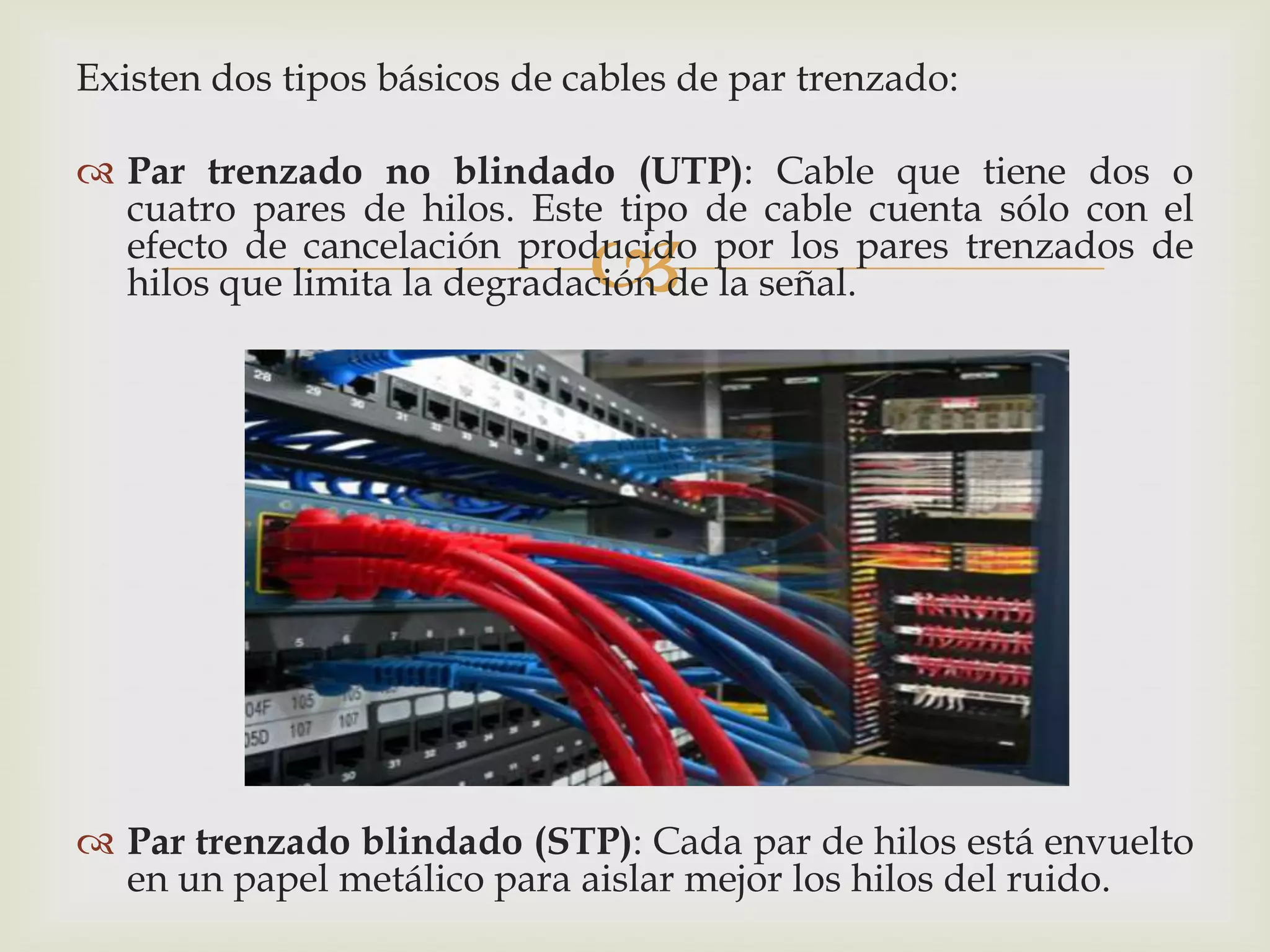

19. Existen dos tipos básicos de cables de par trenzado:
 Par trenzado no blindado (UTP): Cable que tiene dos o
cuatro pares de hilos. Este tipo de cable cuenta sólo con el

efecto de cancelación producido por los pares trenzados de
hilos que limita la degradación de la señal.
 Par trenzado blindado (STP): Cada par de hilos está envuelto
en un papel metálico para aislar mejor los hilos del ruido.

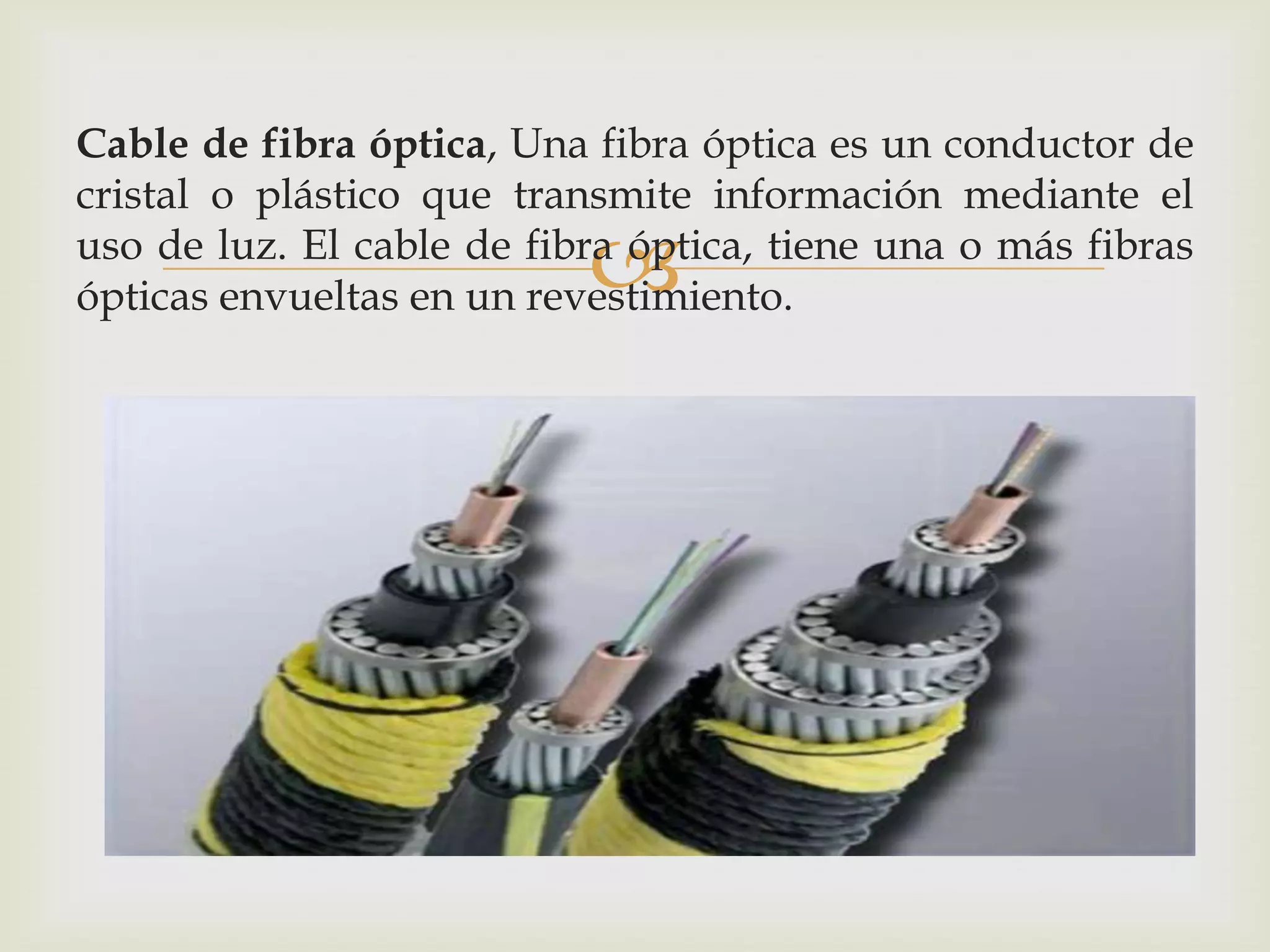

20. Cable de fibra óptica, Una fibra óptica es un conductor de
cristal o plástico que transmite información mediante el

uso de luz. El cable de fibra óptica, tiene una o más fibras
ópticas envueltas en un revestimiento.

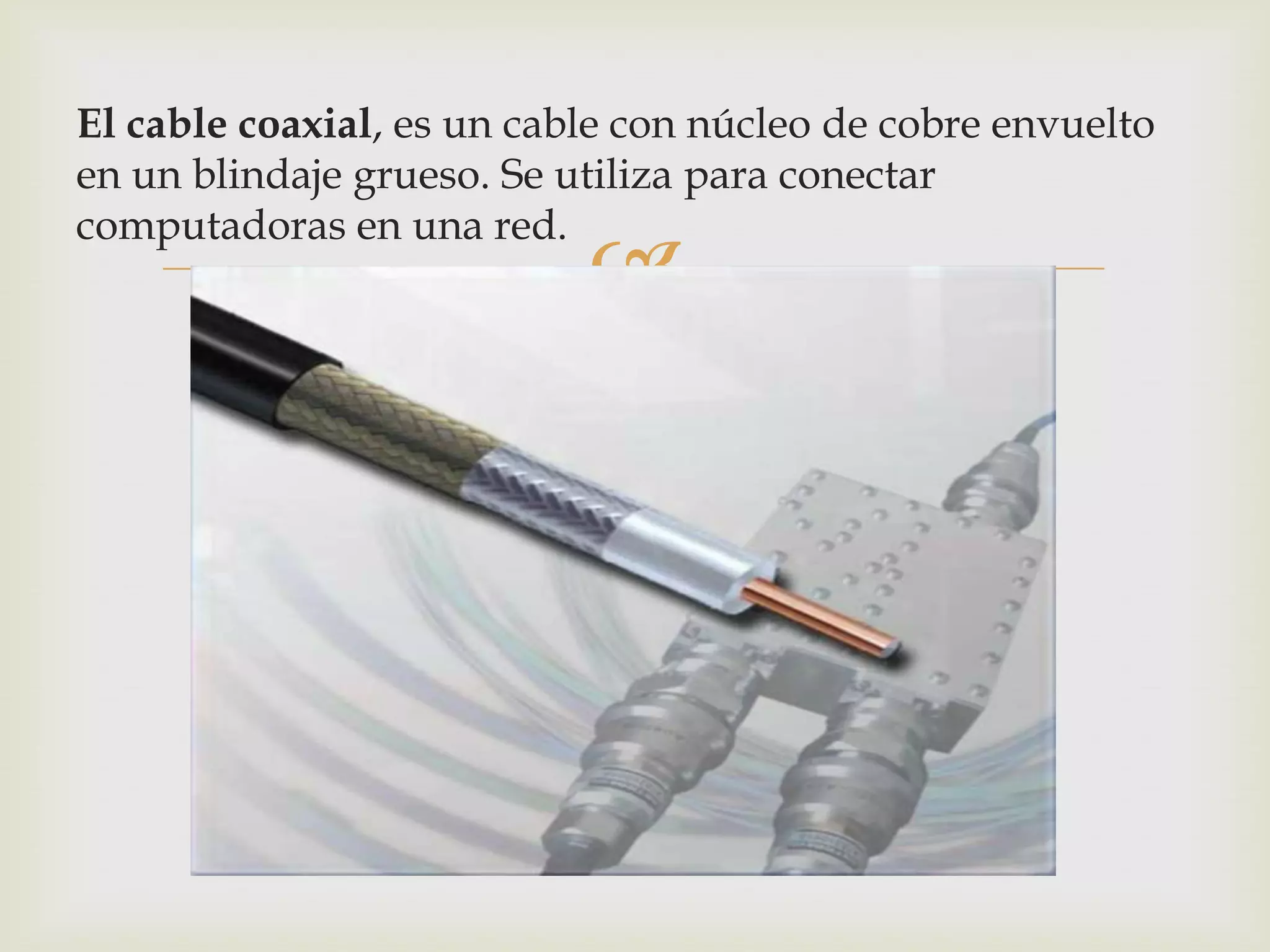

21. El cable coaxial, es un cable con núcleo de cobre envuelto
en un blindaje grueso. Se utiliza para conectar
computadoras en una red.


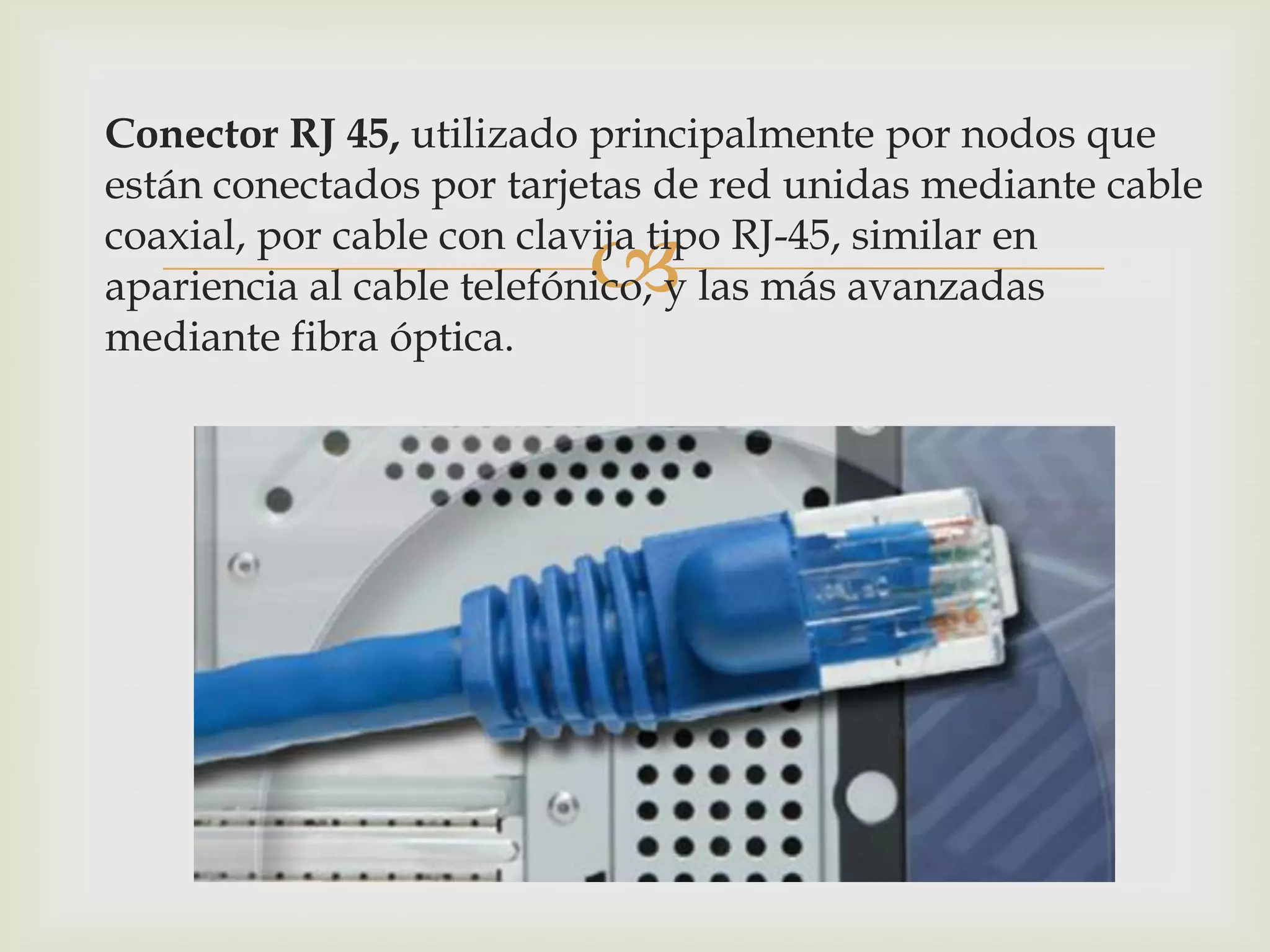

22. Conector RJ 45, utilizado principalmente por nodos que
están conectados por tarjetas de red unidas mediante cable

coaxial, por cable con clavija tipo RJ-45, similar en
apariencia al cable telefónico, y las más avanzadas
mediante fibra óptica.

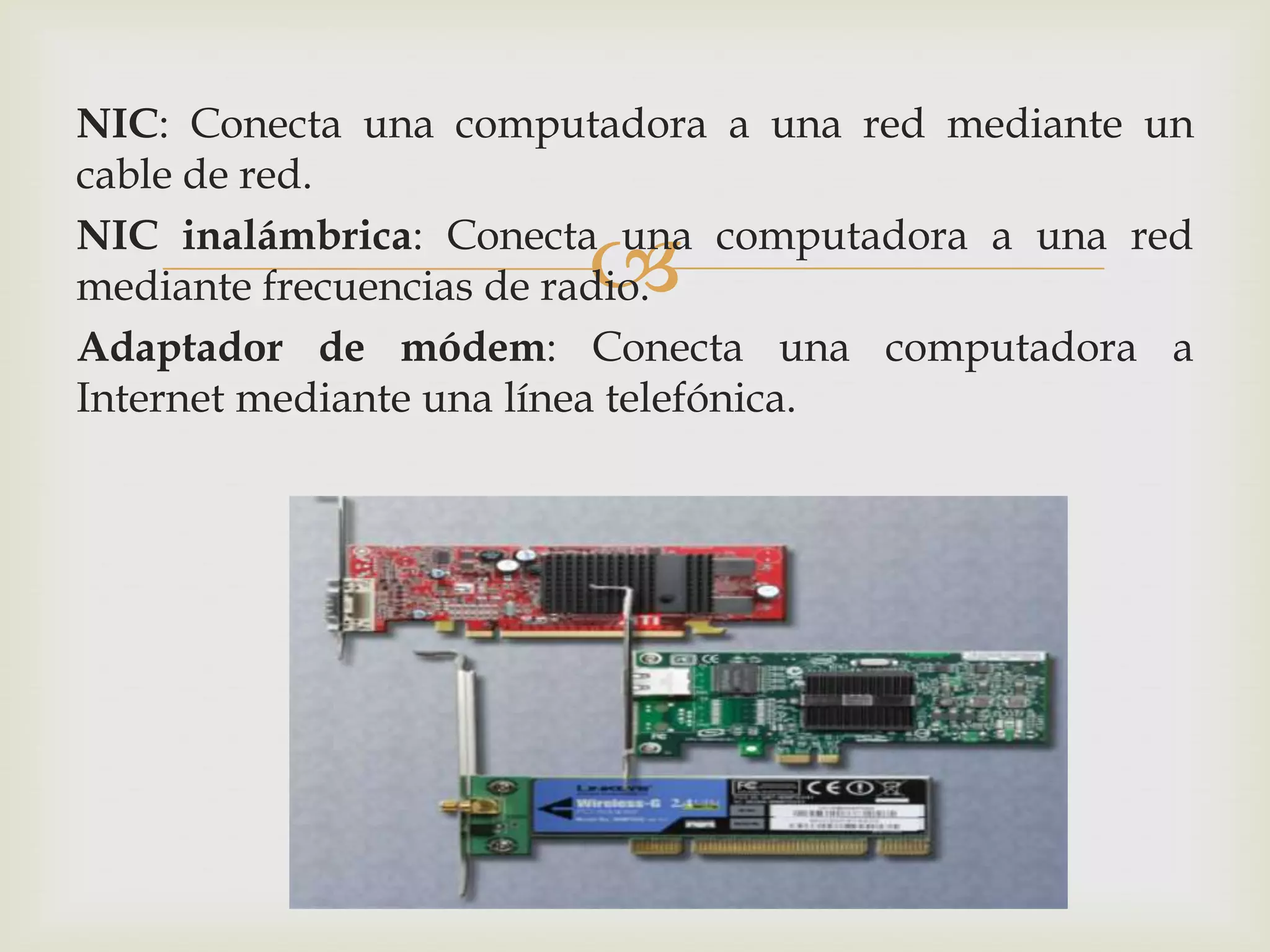

23. NIC: Conecta una computadora a una red mediante un
cable de red.

NIC inalámbrica: Conecta una computadora a una red
mediante frecuencias de radio.
Adaptador de módem: Conecta una computadora a
Internet mediante una línea telefónica.

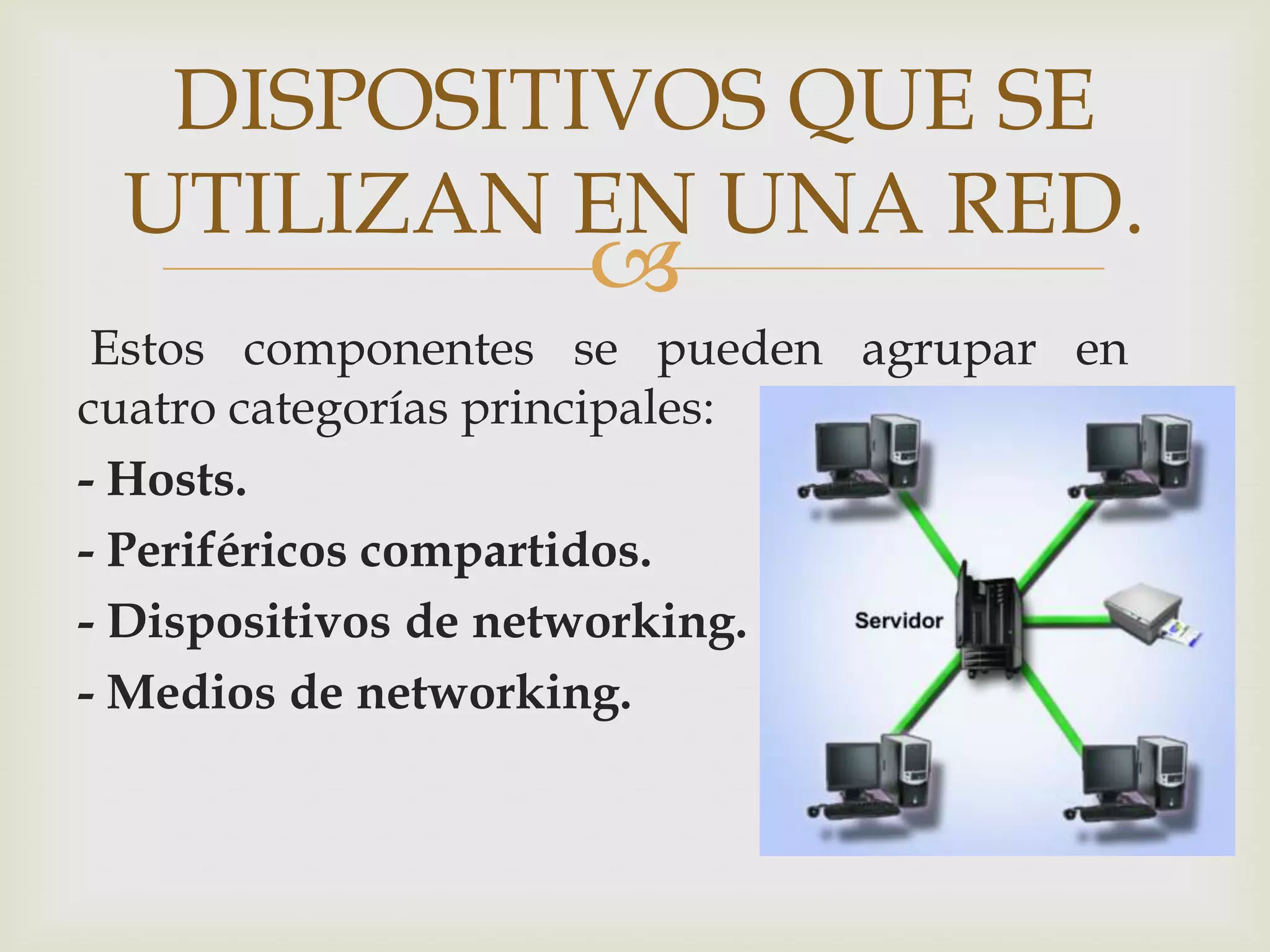

24. DISPOSITIVOS QUE SE
UTILIZAN EN UNA RED.

Estos componentes se pueden agrupar en
cuatro categorías principales:
- Hosts.
- Periféricos compartidos.
- Dispositivos de networking.
- Medios de networking.

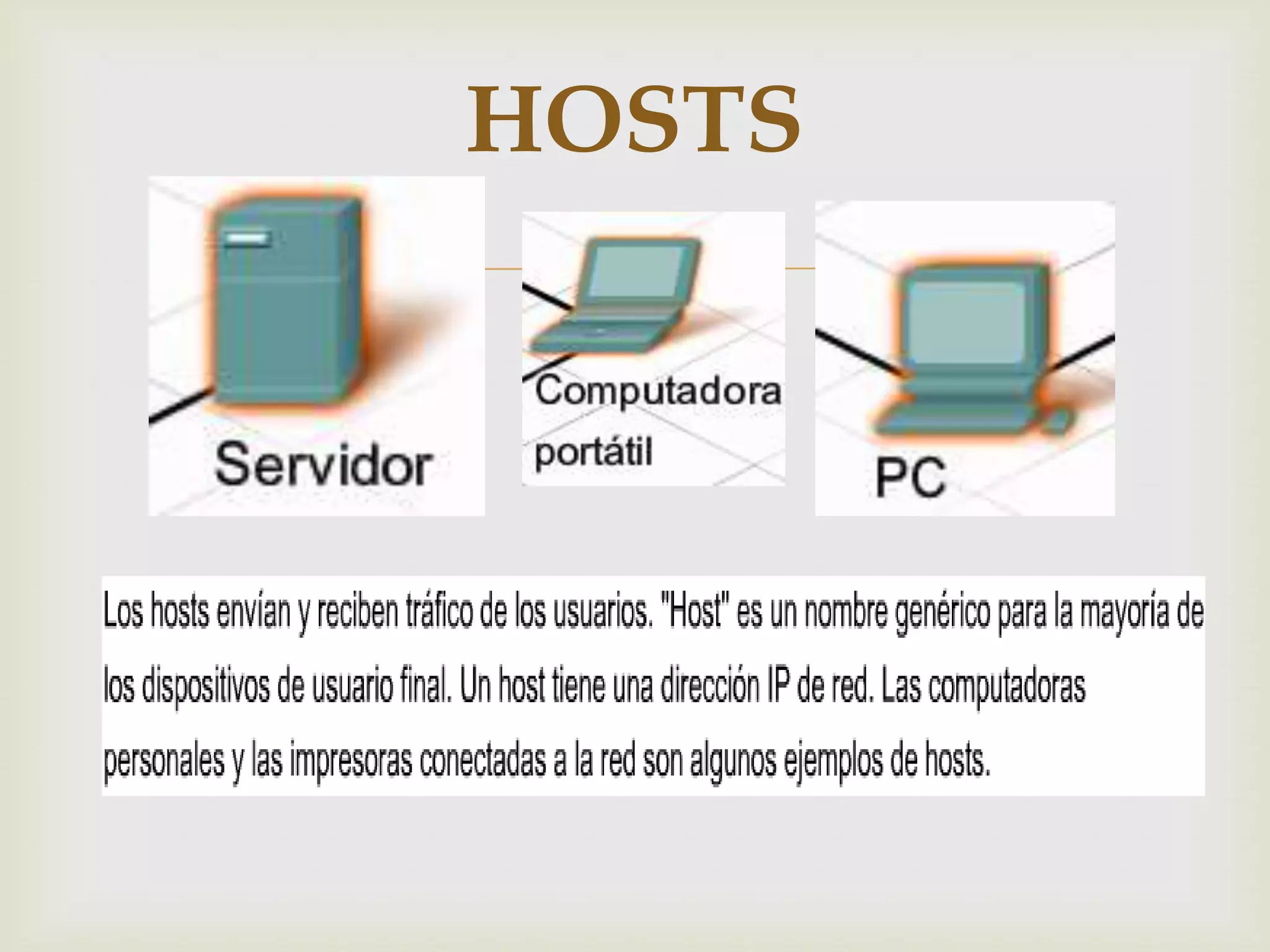

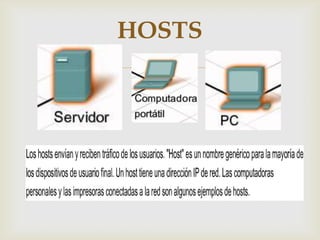

25. HOSTS


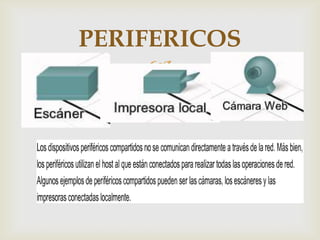

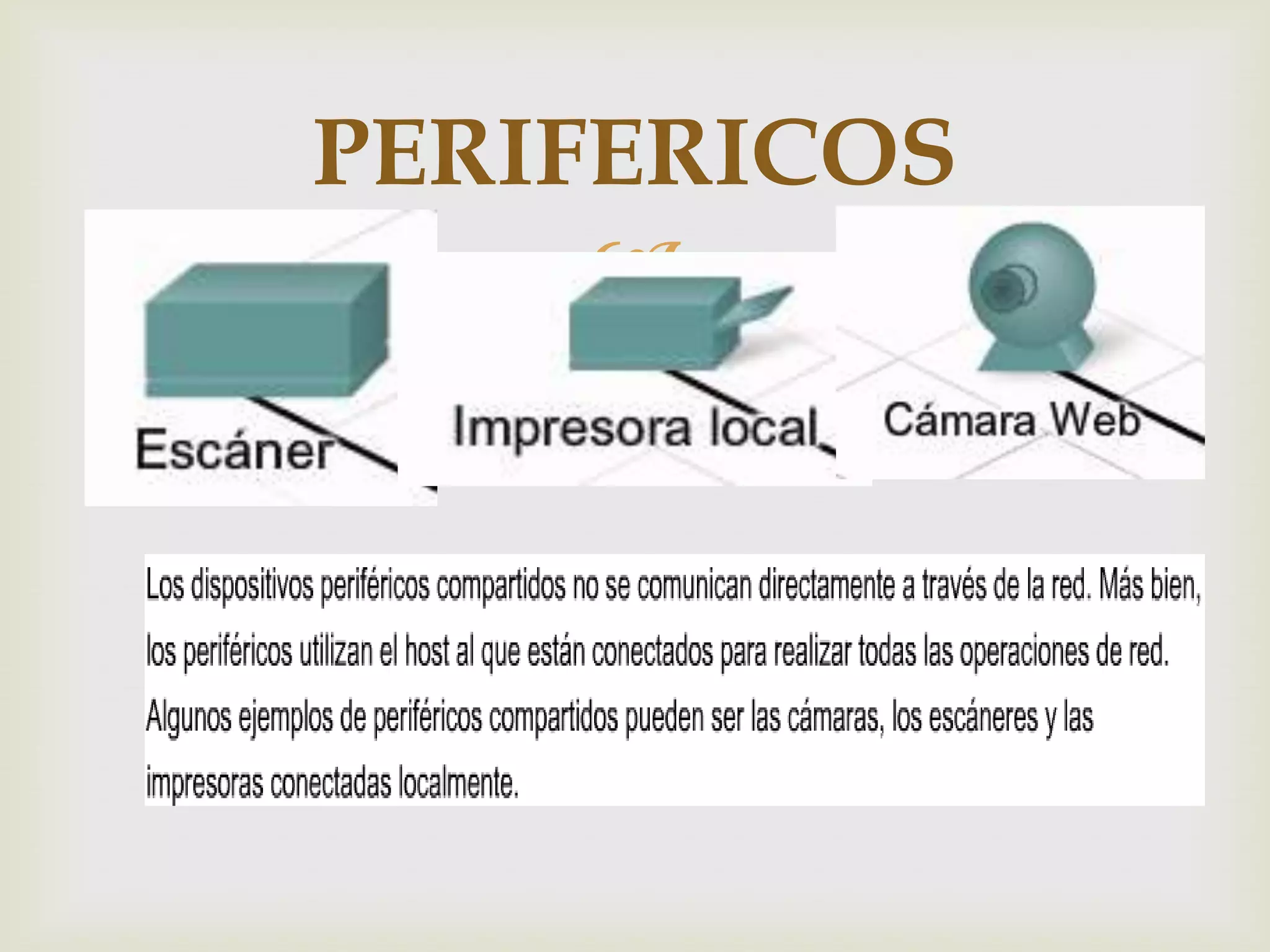

26. PERIFERICOS


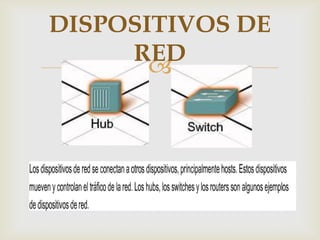

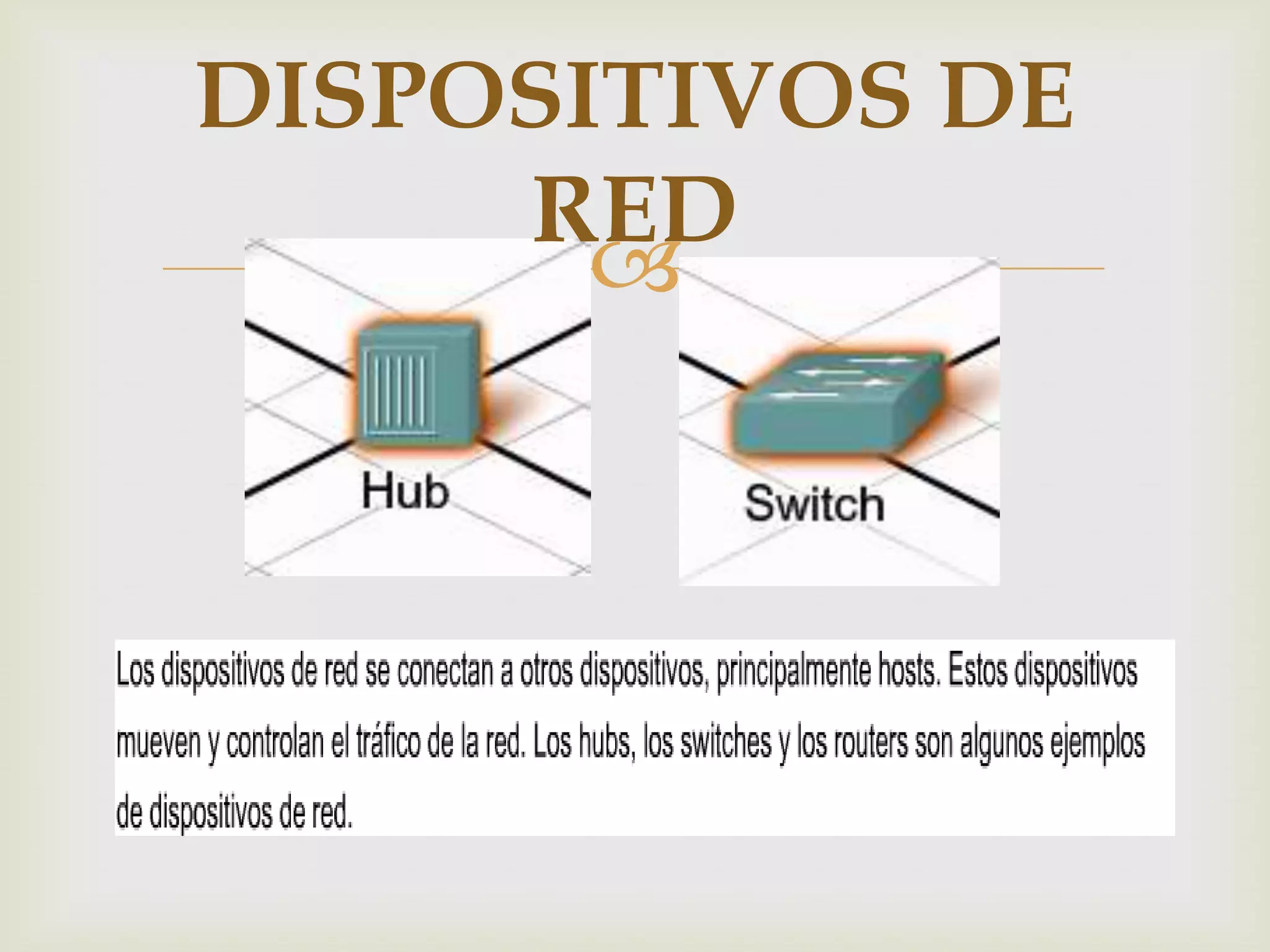

27. DISPOSITIVOS DE
RED


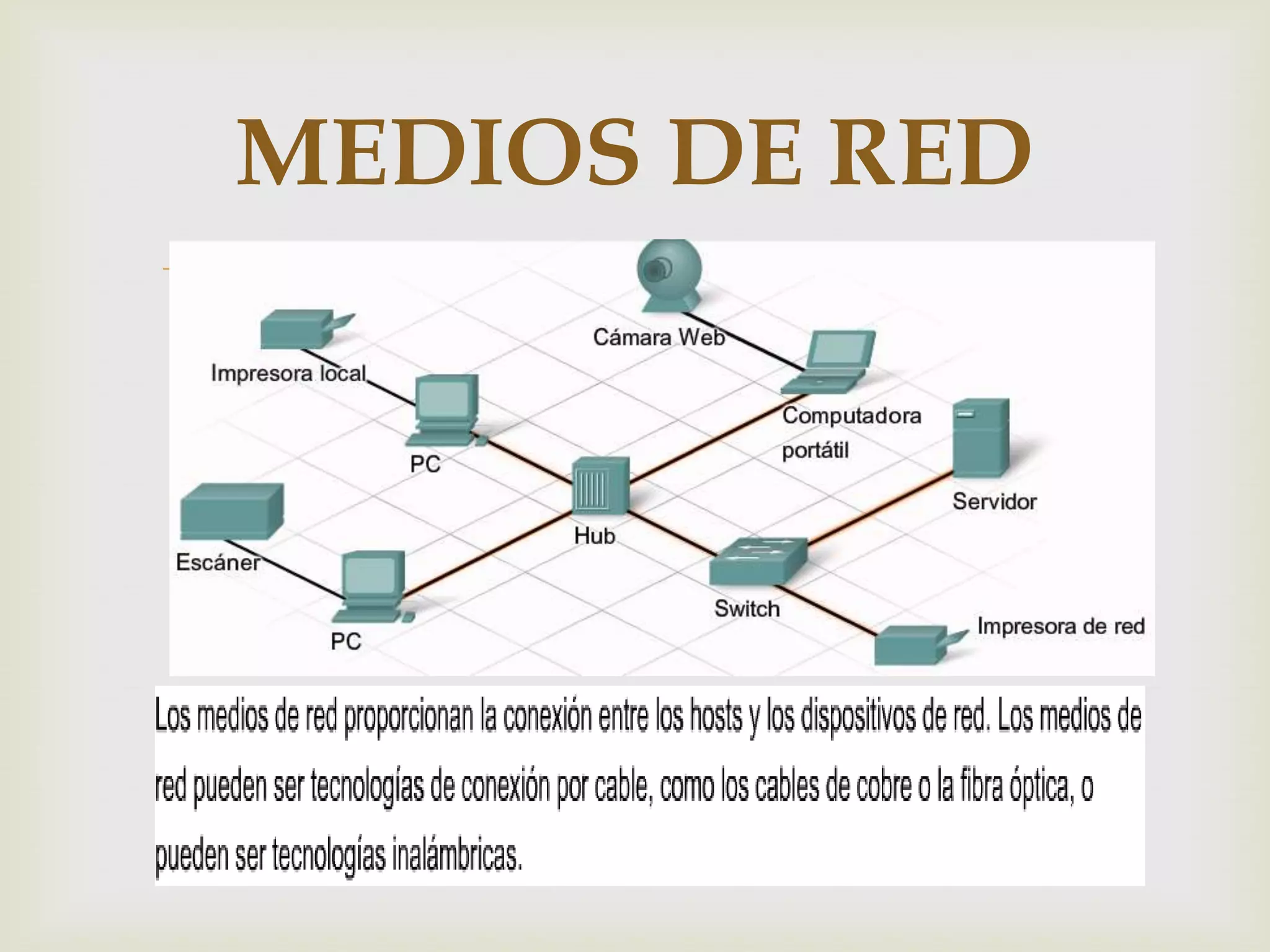

28. MEDIOS DE RED


29. COMPONENTES
FISICOS DE UNA RED


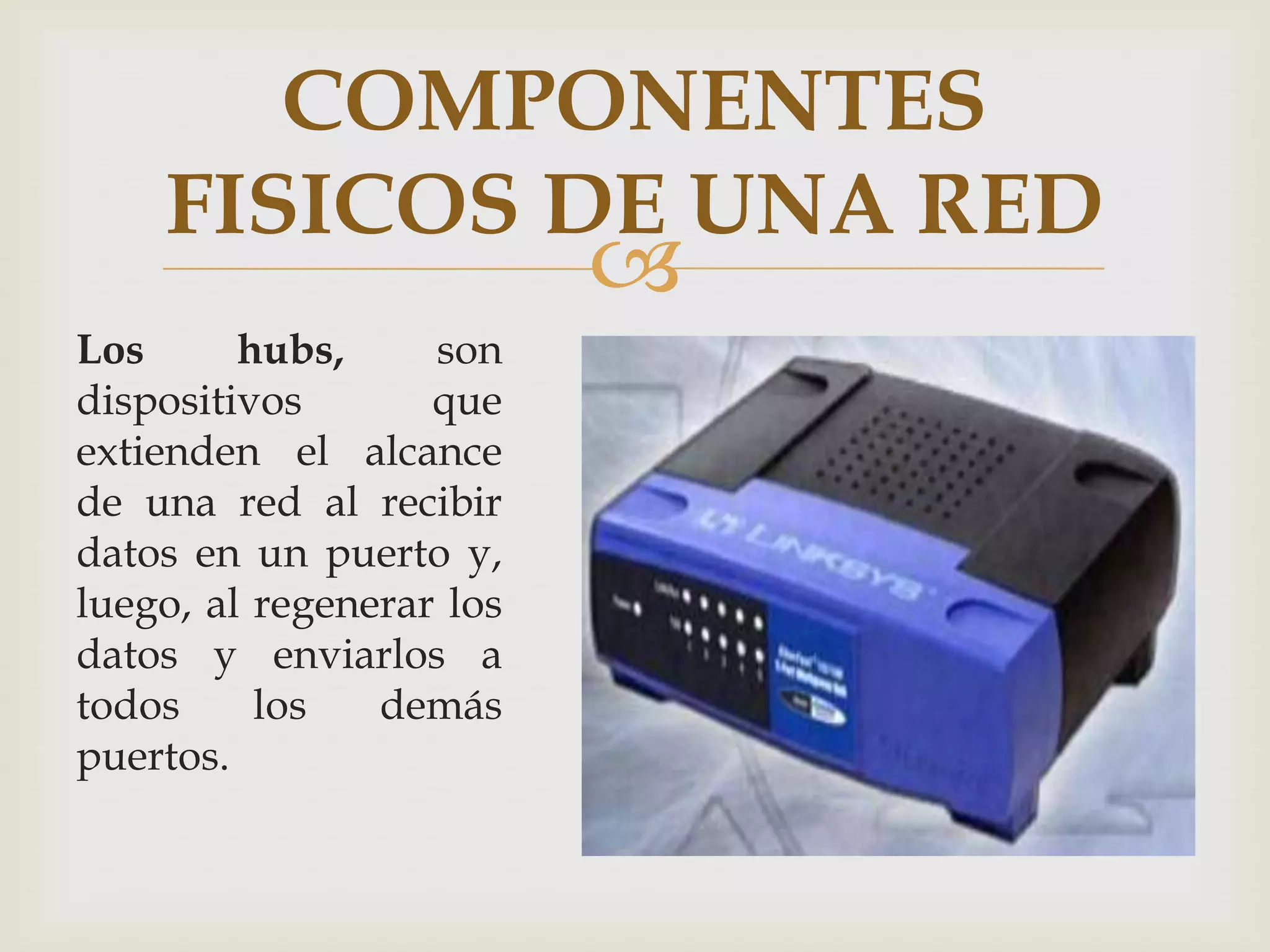

Los hubs, son
dispositivos que
extienden el alcance
de una red al recibir
datos en un puerto y,
luego, al regenerar los
datos y enviarlos a
todos los demás
puertos.

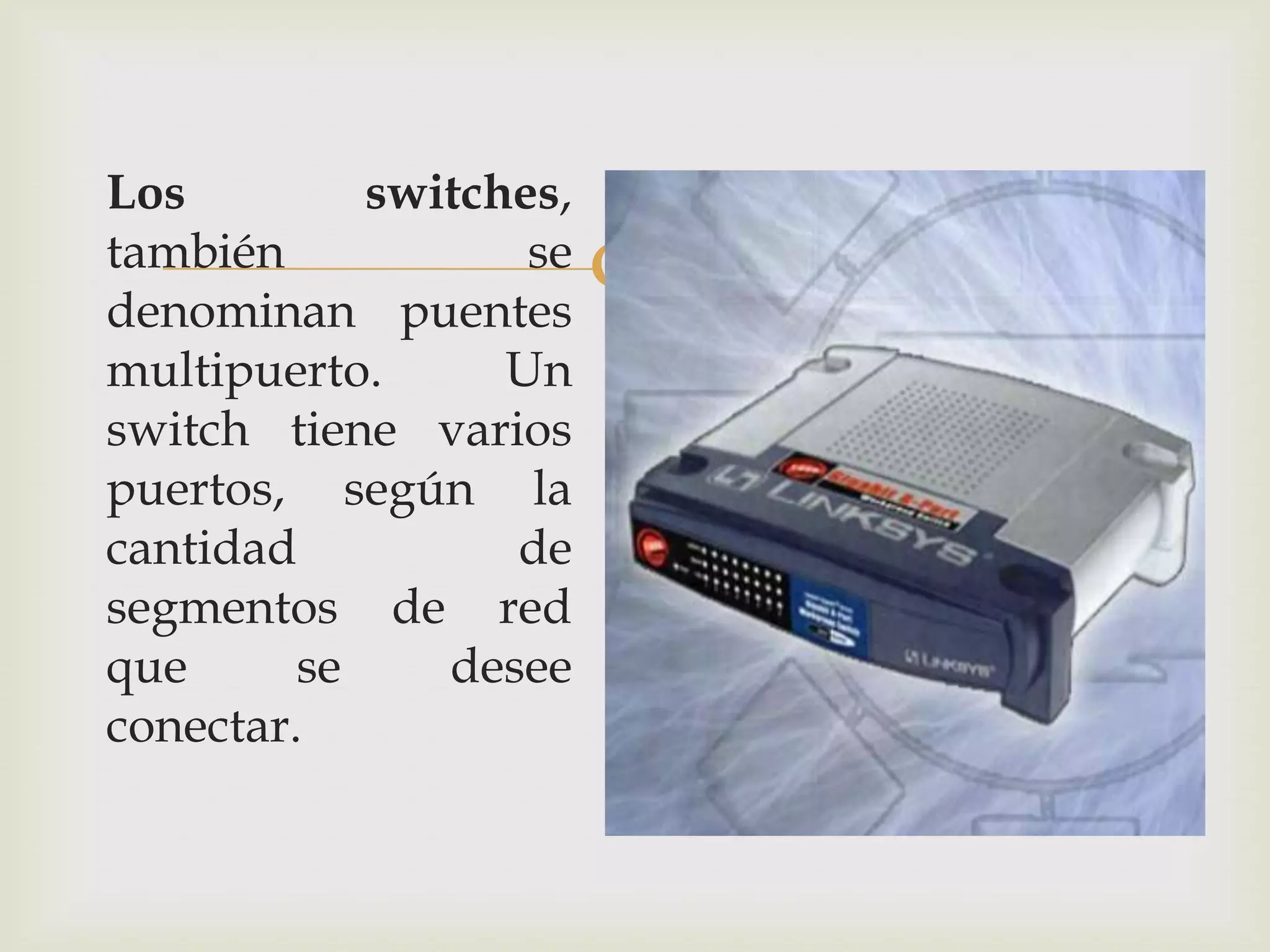

30. Los switches,
también
denominan puentes
se

multipuerto. Un
switch tiene varios
puertos, según la
cantidad de
segmentos de red
que se desee
conectar.

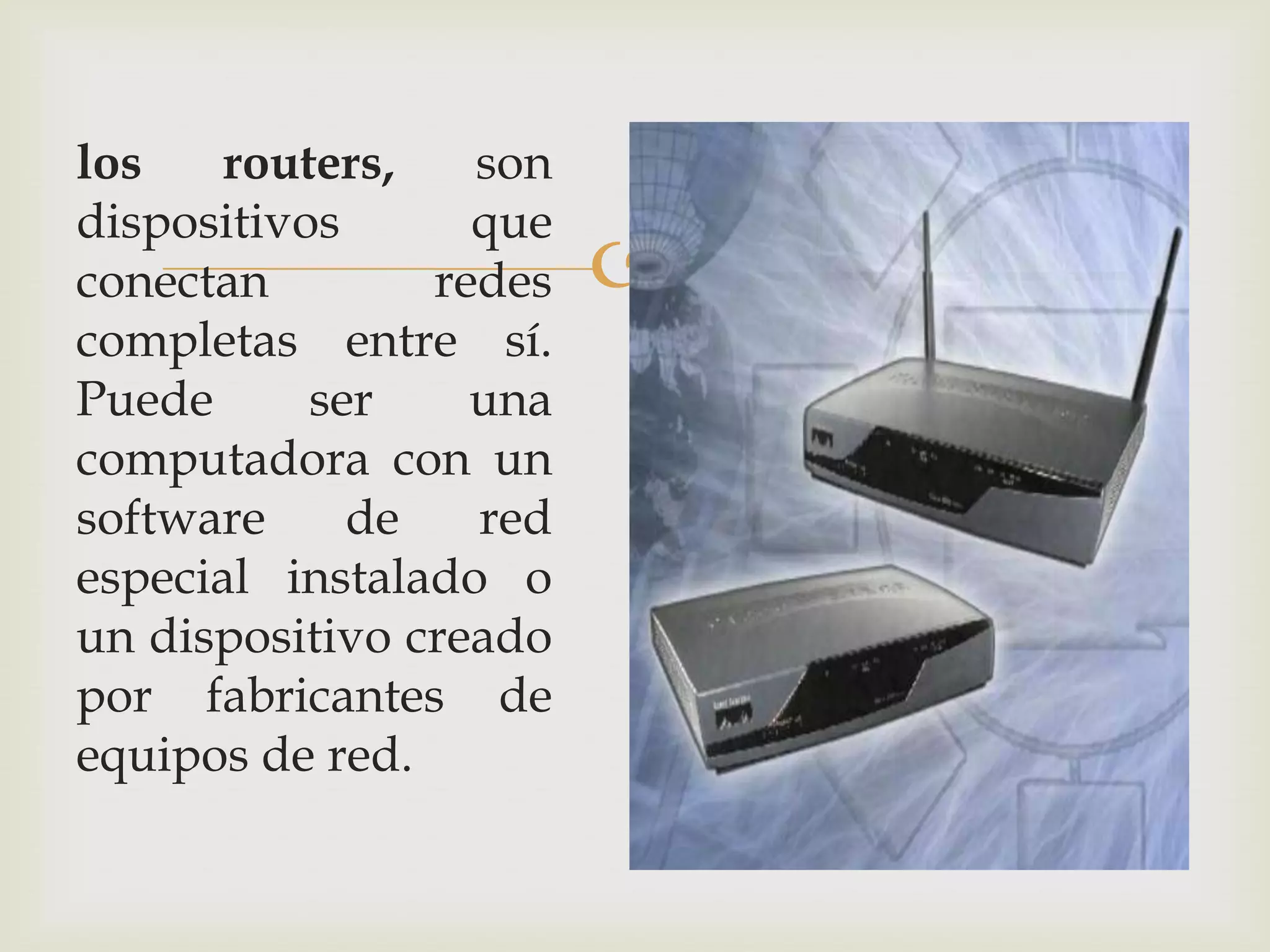

31. los routers, son
dispositivos que
conectan redes 
completas entre sí.
Puede ser una
computadora con un
software de red
especial instalado o
un dispositivo creado
por fabricantes de
equipos de red.

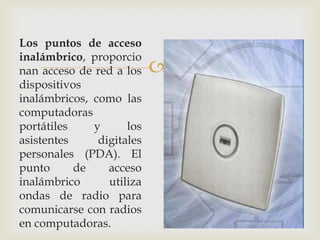

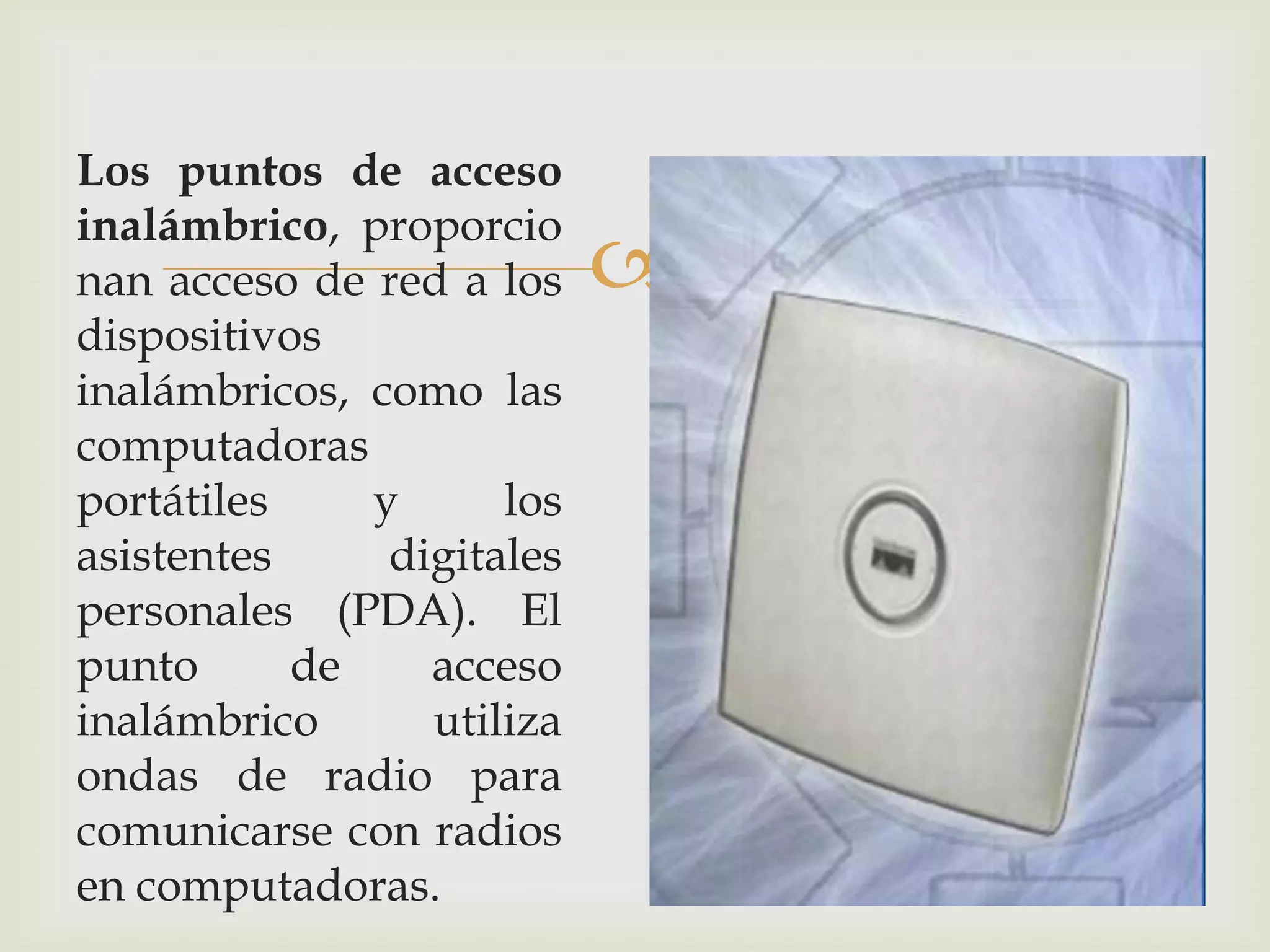

32. Los puntos de acceso
inalámbrico, proporcio
nan acceso de red a los 
dispositivos
inalámbricos, como las
computadoras
portátiles y los
asistentes digitales
personales (PDA). El
punto de acceso
inalámbrico utiliza
ondas de radio para
comunicarse con radios
en computadoras.

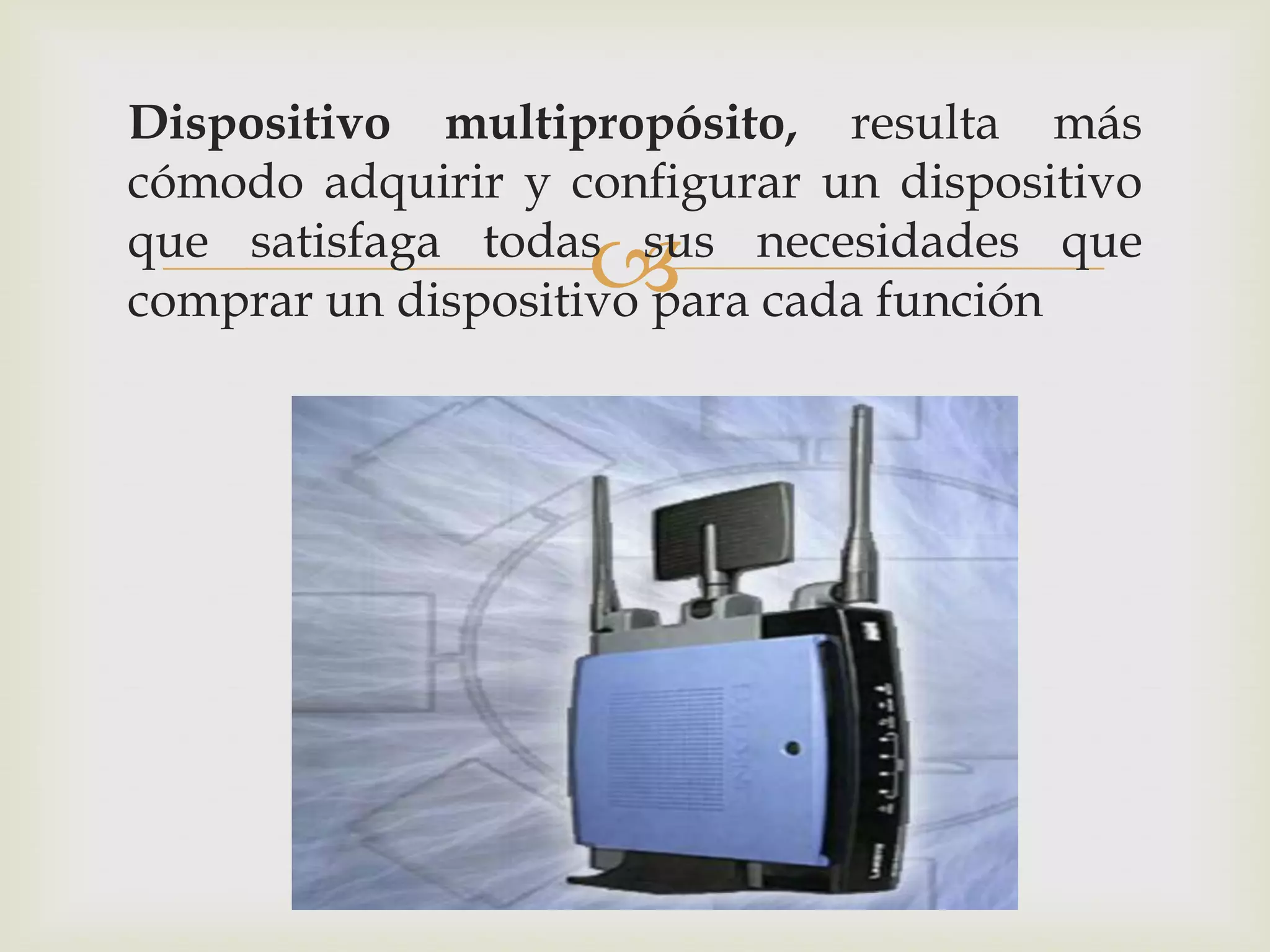

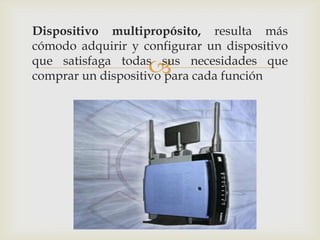

33. Dispositivo multipropósito, resulta más
cómodo adquirir y configurar un dispositivo

que satisfaga todas sus necesidades que
comprar un dispositivo para cada función

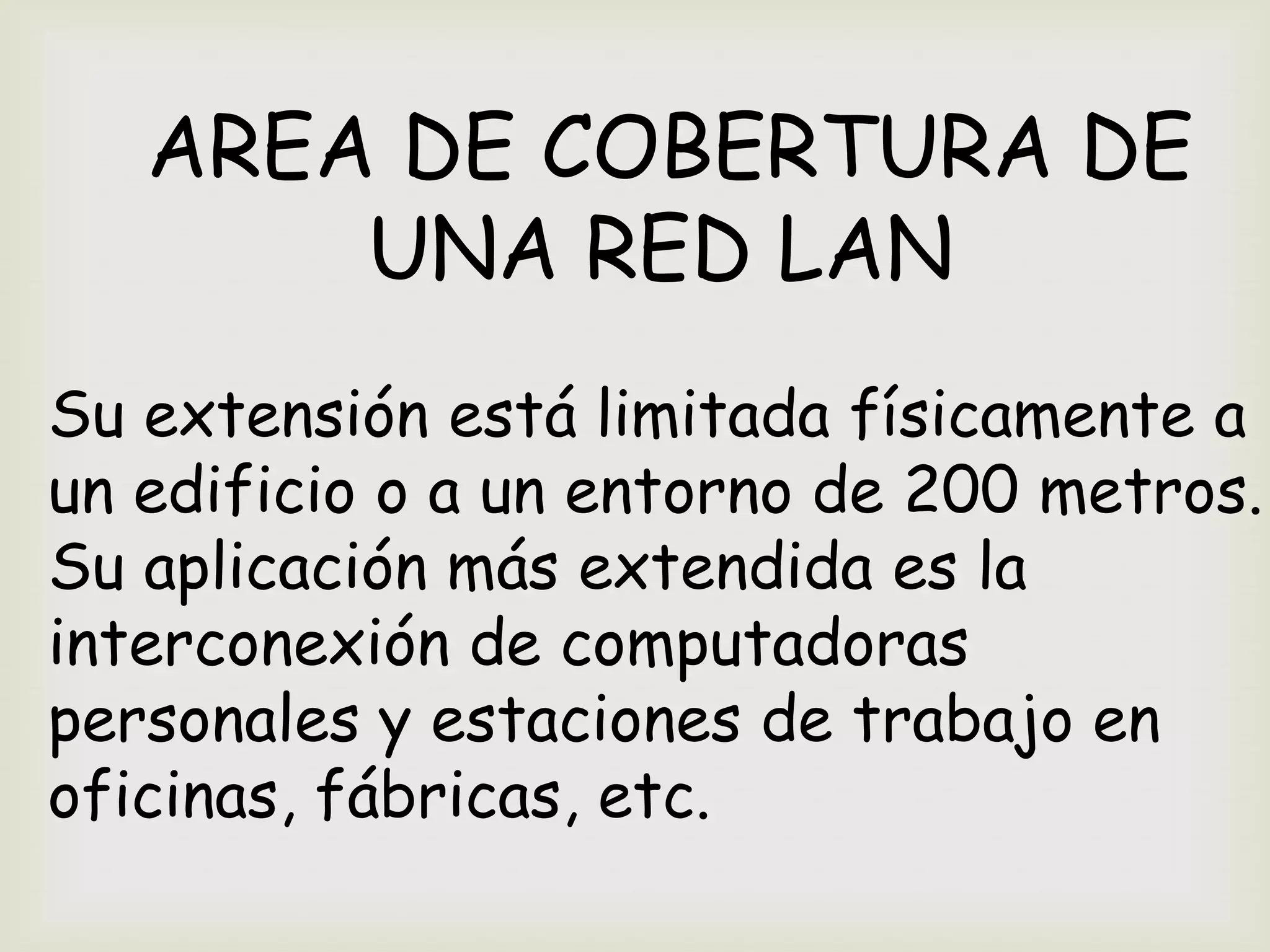

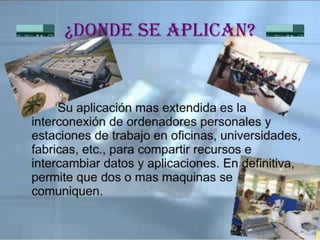

34. AREA DE COBERTURA DE
UNA RED LAN
Su extensión está limitada físicamente a
un edificio o a un entorno de 200 metros.
Su aplicación más extendida es la
interconexión de computadoras
personales y estaciones de trabajo en
oficinas, fábricas, etc.

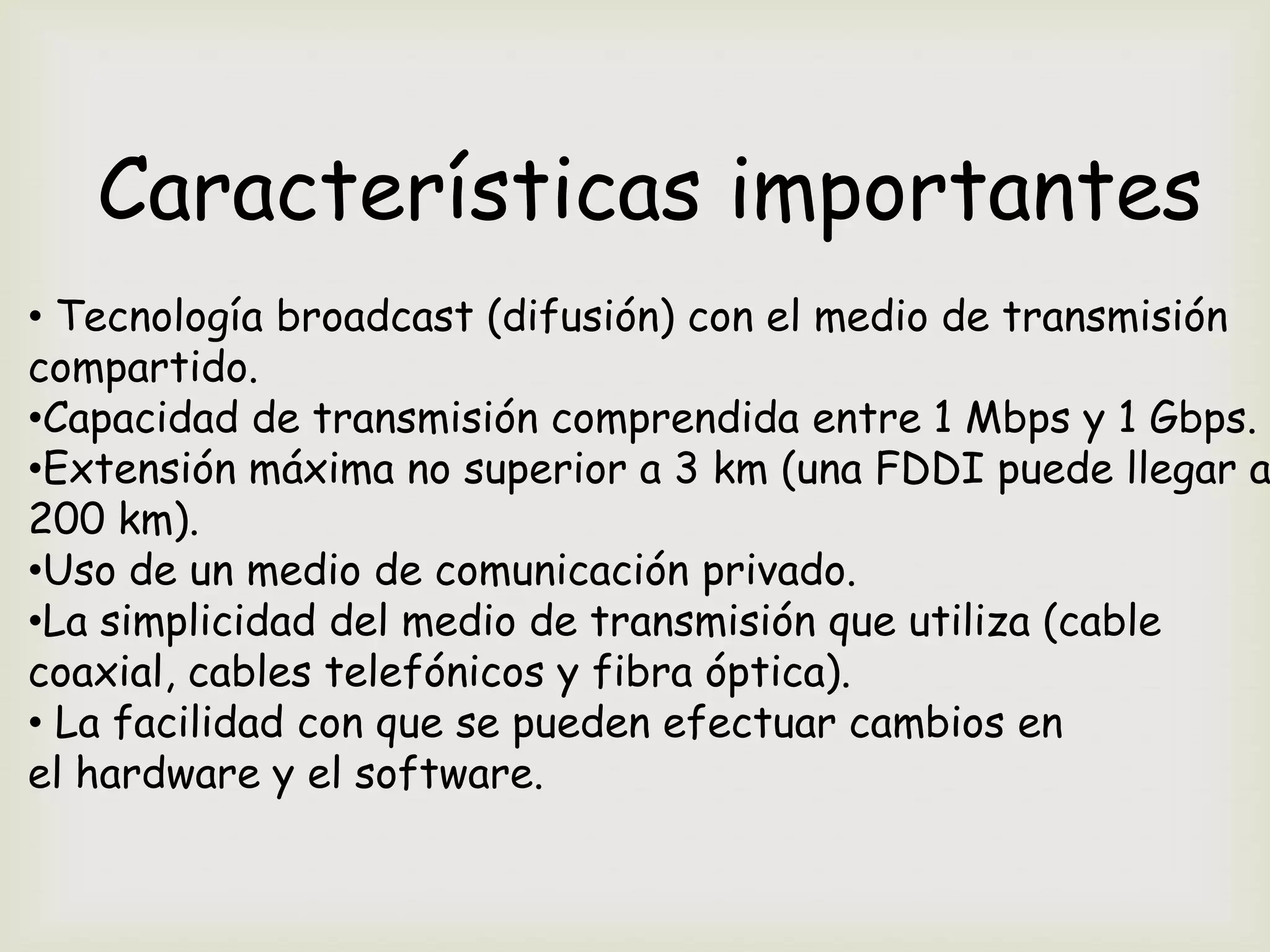

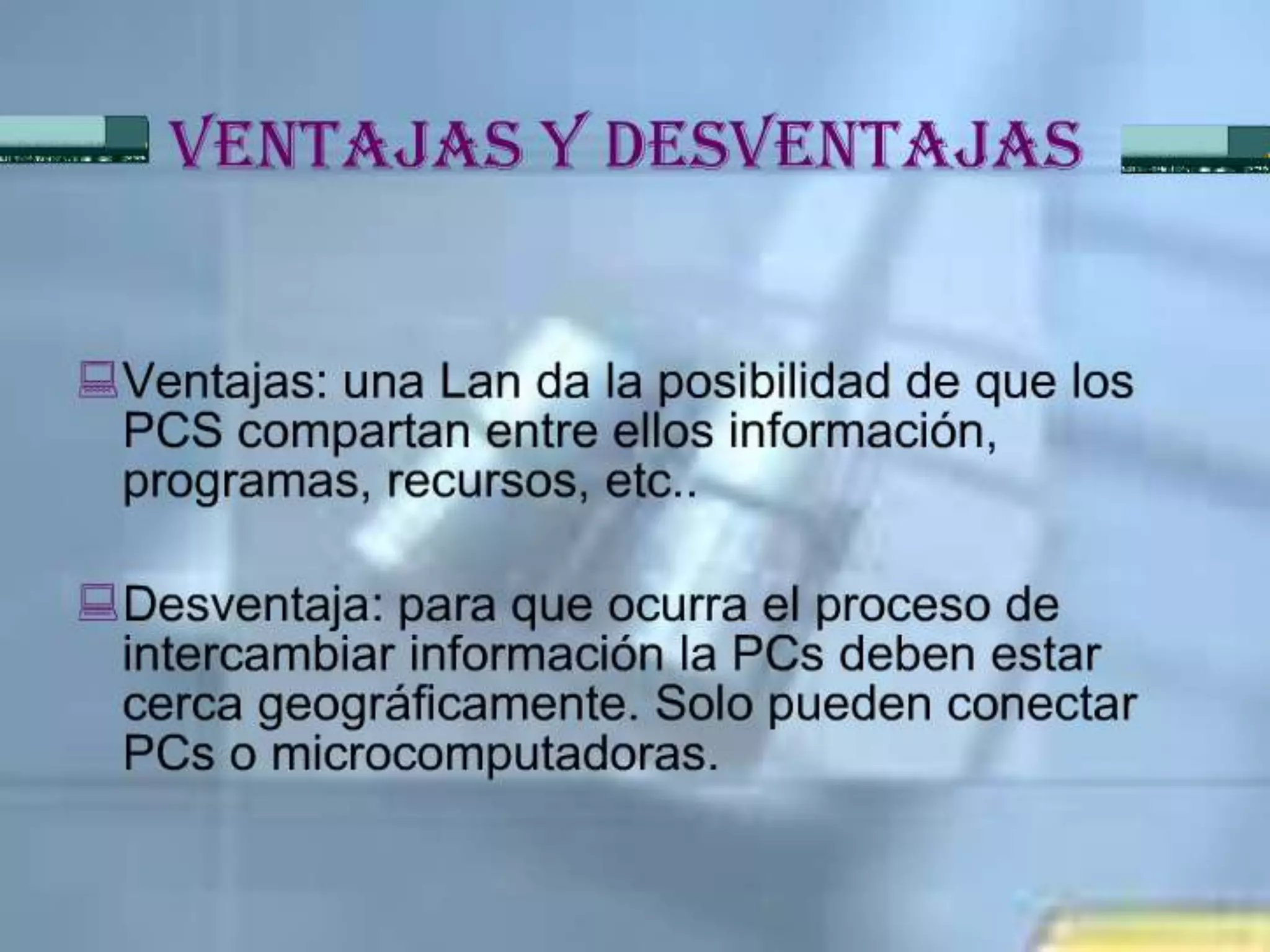

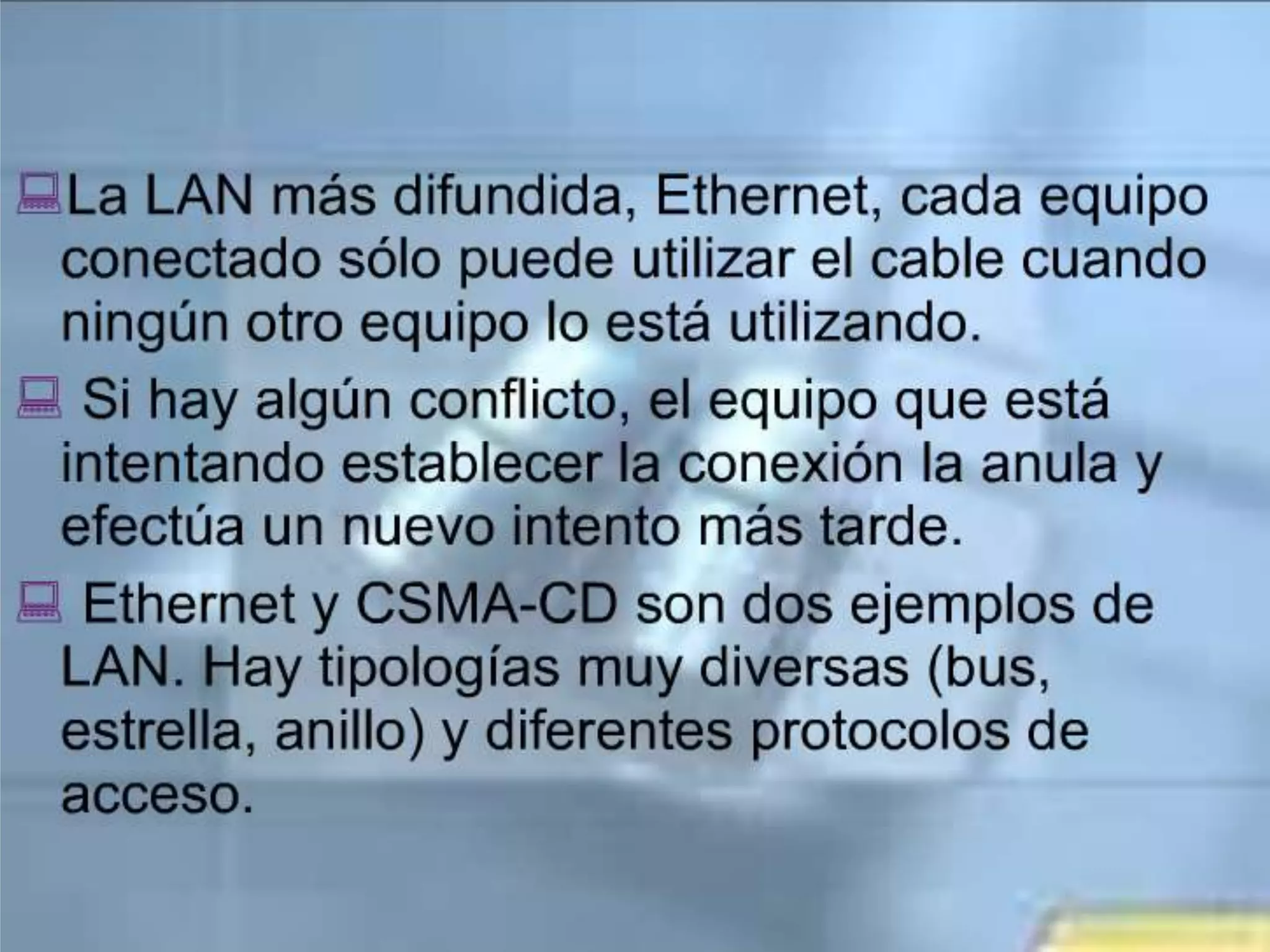

35. Características importantes
• Tecnología broadcast (difusión) con el medio de transmisión
compartido.
•Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
•Extensión máxima no superior a 3 km (una FDDI puede llegar a
200 km).
•Uso de un medio de comunicación privado.
•La simplicidad del medio de transmisión que utiliza (cable
coaxial, cables telefónicos y fibra óptica).
• La facilidad con que se pueden efectuar cambios en
el hardware y el software.

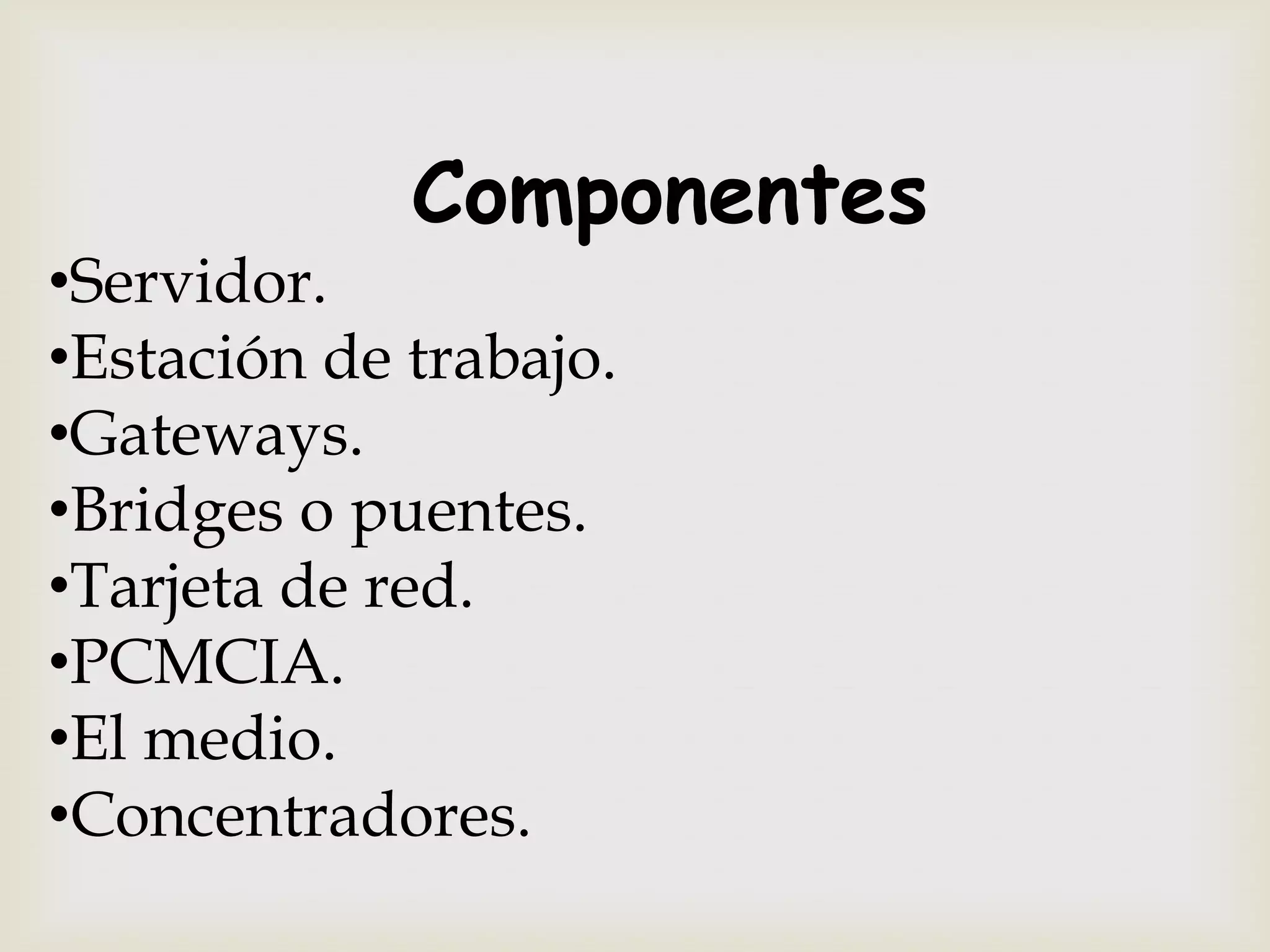

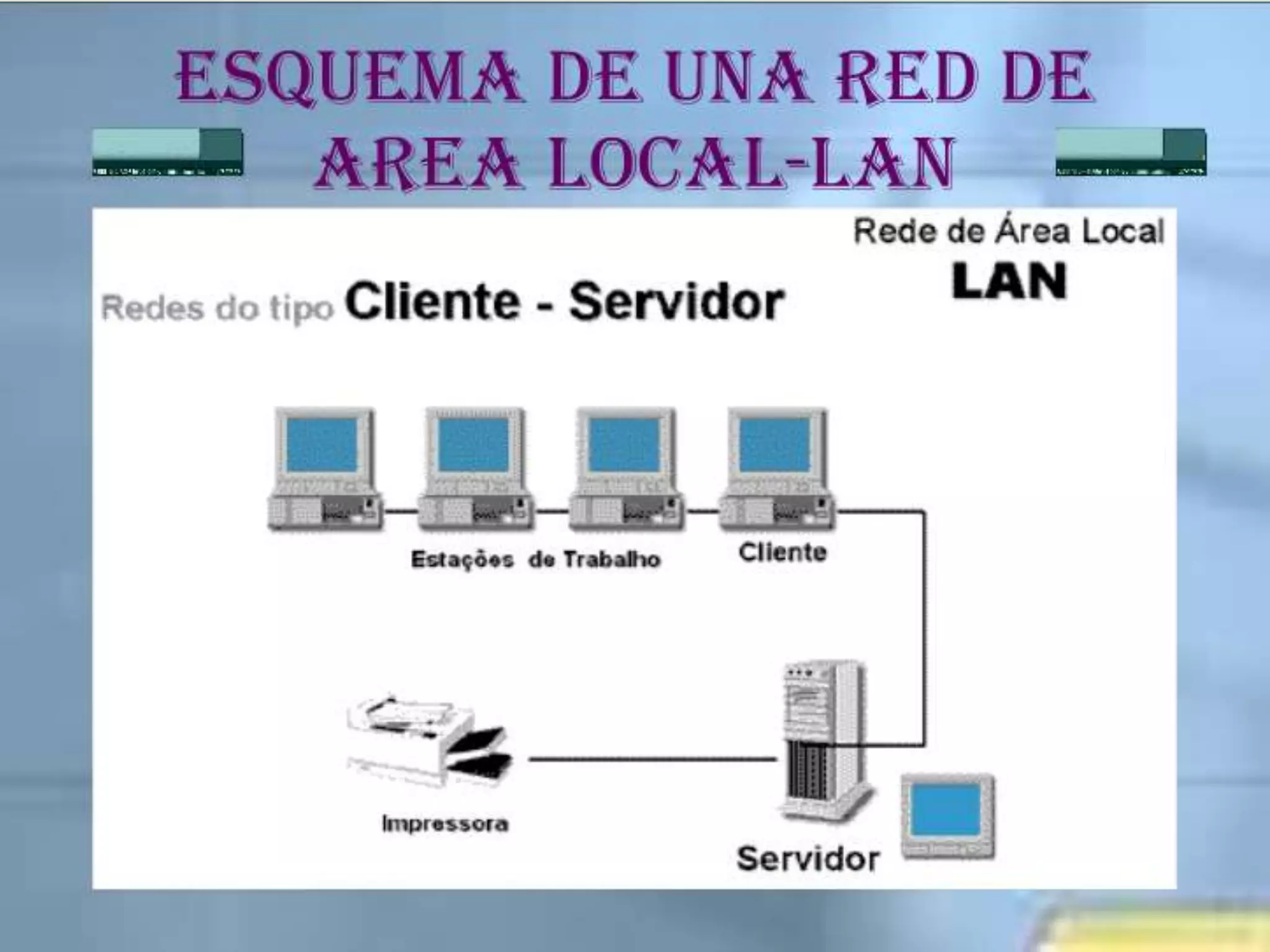

36. Componentes
•Servidor.
•Estación de trabajo.
•Gateways.
•Bridges o puentes.
•Tarjeta de red.
•PCMCIA.
•El medio.
•Concentradores.
