- 1. Foro Tendencias Tecnológicas Nuevo retos en el despliegue de banda ancha inalámbrica.10Junio Barcelona Asociación @asLAN {Juntos impulsamos el Sector}
- 2. #ForoASLAN AGENDA RETOS DESCRIPCION CASOS ÉXITO TENDENCIAS LOCALIZACION 11ac Wave 2 MULTI USER MIMO PARTNERS TECNOLOGICOS
- 3. #ForoASLAN RETOS VIABILIDAD TÉCNICA INTERFERENCIAS (FIABILIDAD) CAPACIDAD MULTI-CHANNEL AGREGATION MULTI-USER MIMO 11ac WAVE 2 SEGURIDAD GESTION ZERO IT CLOUD INTELIGENCIA RED ESCALABILIDAD PARTNERS

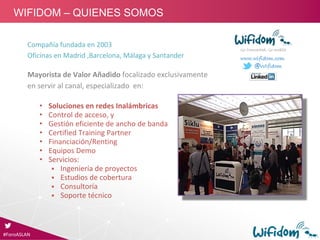

- 4. Compañía fundada en 2003 Oficinas en Madrid ,Barcelona, Málaga y Santander Mayorista de Valor Añadido focalizado exclusivamente en servir al canal, especializado en: • Soluciones en redes Inalámbricas • Control de acceso, y •Gestión eficiente de ancho de banda • Certified Training Partner • Financiación/Renting • Equipos Demo • Servicios: Ingeniería de proyectos Estudios de cobertura Consultoría Soporte técnico Go Connected, Go mobile www.wifidom.com @Wifidom #ForoASLAN WIFIDOM – QUIENES SOMOS

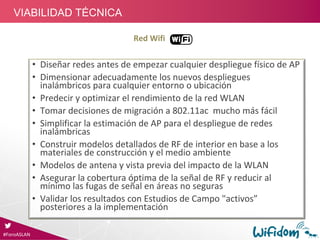

- 5. Red Wifi • Diseñar redes antes de empezar cualquier despliegue físico de AP • Dimensionar adecuadamente los nuevos despliegues inalámbricos para cualquier entorno o ubicación •Predecir y optimizar el rendimiento de la red WLAN • Tomar decisiones de migración a 802.11ac mucho más fácil • Simplificar la estimación de AP para el despliegue de redes inalámbricas • Construir modelos detallados de RF de interior en base a los materiales de construcción y el medio ambiente • Modelos de antena y vista previa del impacto de la WLAN • Asegurar la cobertura óptima de la señal de RF y reducir al mínimo las fugas de señal en áreas no seguras • Validar los resultados con Estudios de Campo "activos” posteriores a la implementación #ForoASLAN VIABILIDAD TÉCNICA

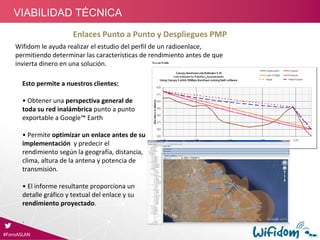

- 6. Enlaces Punto a Punto y Despliegues PMP Esto permite a nuestros clientes: • Obtener una perspectiva general de toda su red inalámbrica punto a punto exportable a Google™ Earth •Permite optimizar un enlace antes de su implementación y predecir el rendimiento según la geografía, distancia, clima, altura de la antena y potencia de transmisión. • El informe resultante proporciona un detalle gráfico y textual del enlace y su rendimiento proyectado. . Wifidom le ayuda realizar el estudio del perfil de un radioenlace, permitiendo determinar las características de rendimiento antes de que invierta dinero en una solución. #ForoASLAN VIABILIDAD TÉCNICA

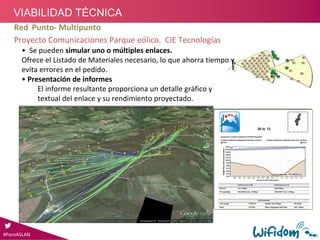

- 7. • Se pueden simular uno o múltiples enlaces. Ofrece el Listado de Materiales necesario, lo que ahorra tiempo y evita errores en el pedido. • Presentación de informes El informe resultante proporciona un detalle gráfico y textual del enlace y su rendimiento proyectado. RedPunto‐ Multipunto Proyecto Comunicaciones Parque eólico. CIE Tecnologías #ForoASLAN#ForoASLAN VIABILIDAD TÉCNICA
- 8.
- 9. #ForoASLAN RETOS - INTERFERENCIAS BEAMFLEX BEAMFORMING & NLOS MIMO NETWORK SYNC. BANDAS LICENCIADAS E – V BAND

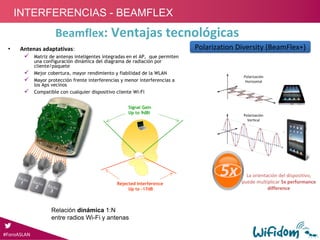

- 10. Beamflex: Ventajas tecnológicas Polarización Vertical Polarización Horizontal 5x La orientación del dispositivo, puede multiplicar 5x performance difference Polarization Diversity (BeamFlex+)Polarization Diversity (BeamFlex+) Relación dinámica1:N entre radios Wi-Fi y antenas • Antenas adaptativas: Matriz de antenas inteligentes integradas en el AP, que permiten una configuración dinámica del diagrama de radiación por cliente/paquete Mejor cobertura, mayor rendimiento y fiabilidad de la WLAN Mayor protección frente interferencias y menor interferencias a los Aps vecinos Compatible con cualquier dispositivo cliente Wi-Fi Signal Gain Up to 9dBi Rejected Interference Up to -17dB #ForoASLAN INTERFERENCIAS - BEAMFLEX

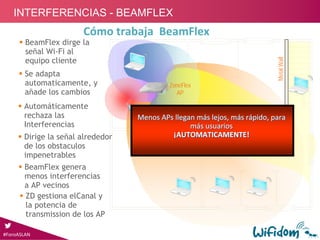

- 11. Cómo trabaja BeamFlex BeamFlex dirgela señal Wi-Fi al equipo cliente Automáticamente rechaza las Interferencias MetalWall Dirige la señal alrededor de los obstaculos impenetrables Se adapta automaticamente, y añade los cambios BeamFlex genera menos interferencias a AP vecinos ZoneFlex AP Menos APs llegan más lejos, más rápido, para más usuarios ¡AUTOMATICAMENTE! Menos APs llegan más lejos, más rápido, para más usuarios ¡AUTOMATICAMENTE! ZD gestiona elCanal y la potencia de transmission de los AP #ForoASLAN INTERFERENCIAS - BEAMFLEX

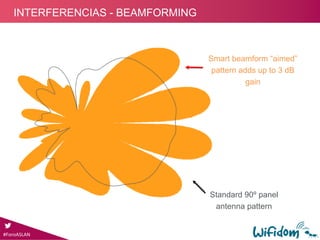

- 12. Standard 90º panel antennapattern #ForoASLAN INTERFERENCIAS - BEAMFORMING Smart beamform “aimed” pattern adds up to 3 dB gain
- 13. Collocation & Synchronization MultipleRadios Same Channel One Location Increase speeds 4X by reusing spectrum More customers = More Revenue Serve 4X more customers on the same tower Advanced Sync options optimize based on network topology #ForoASLAN INTERFERENCIAS – NETWORK SYNC

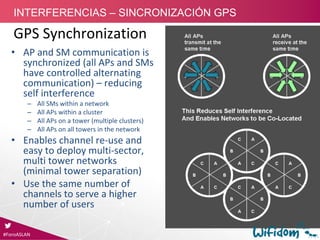

- 14. GPS Synchronization • AP and SM communication is synchronized (all APs and SMs have controlled alternating communication) – reducing self interference –All SMs within a network – All APs within a cluster – All APs on a tower (multiple clusters) – All APs on all towers in the network • Enables channel re‐use and easy to deploy multi‐sector, multi tower networks (minimal tower separation) • Use the same number of channels to serve a higher number of users #ForoASLAN INTERFERENCIAS – SINCRONIZACIÓN GPS

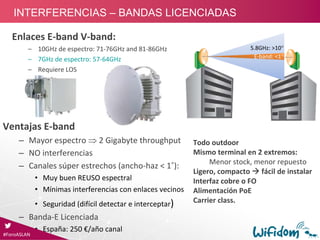

- 15. E‐band: <1 5.8GHz: >10 Enlaces E‐band V‐band: – 10GHz de espectro: 71‐76GHz and 81‐86GHz – 7GHz de espectro: 57‐64GHz –Requiere LOS Ventajas E‐band – Mayor espectro 2 Gigabyte throughput – NO interferencias – Canales súper estrechos (ancho‐haz < 1˚): • Muy buen REUSO espectral • Mínimas interferencias con enlaces vecinos • Seguridad (difícil detectar e interceptar) – Banda‐E Licenciada • España: 250 €/año canal Todo outdoor Mismo terminal en 2 extremos: Menor stock, menor repuesto Ligero, compacto fácil de instalar Interfaz cobre o FO Alimentación PoE Carrier class. #ForoASLAN INTERFERENCIAS – BANDAS LICENCIADAS

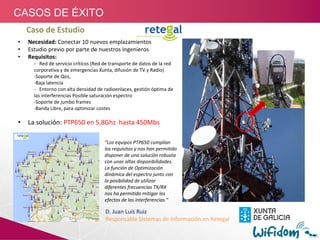

- 16. Caso de Estudio • Necesidad: Conectar 10 nuevos emplazamientos • Estudio previo por parte de nuestros Ingenieros •Requisitos: ‐ Red de servicio críticos (Red de transporte de datos de la red corporativa y de emergencias Xunta, difusión de TV y Radio) ‐Soporte de Qos, ‐Baja latencia ‐ Entorno con alta densidad de radioenlaces, gestión óptima de las interferencias Posible saturación espectro ‐Soporte de jumbo frames ‐Banda Libre, para optimizar costes • La solución: PTP650 en 5,8Ghz hasta 450Mbs “Los equipos PTP650 cumplían los requisitos y nos han permitido disponer de una solución robusta con unas altas disponibilidades. La función de Optimización dinámica del espectro junto con la posibilidad de utilizar diferentes frecuencias TX/RX nos ha permitido mitigar los efectos de las interferencias.” D. Juan Luis Ruiz Responsable Sistemas de Información en Retegal CASOS DE ÉXITO
- 17. Arquitectura: PTP Troncal Partner: Sintelec Informàtica, S.L. WISP ON.ES (Barcelona) Proyecto: 1.Troncal Cabecera – Estación Base (Cabrera de Mar) • 1Gbps, distancia 3km 2.Ayto. Cabrera de Mar •Interconexión sedes ayuntamiento, intranet municipal • Acceso a Internet sedes municipales • Usuarios Residenciales • Red VideoVigilancia 8 puntos. Control inteligente de imágenes 3.Red operativa desde 2005: • Red Motorola Canopy FSK operativa desde 2005 • Combinación: APS FSK, 430, 450, y ePmP #ForoASLAN CASOS DE ÉXITO Caso de Estudio
- 18. #ForoASLAN RETOS- CAPACIDAD MULTI-CHANNELAGREGATION MULTI-USER MIMO 11ac WAVE 2

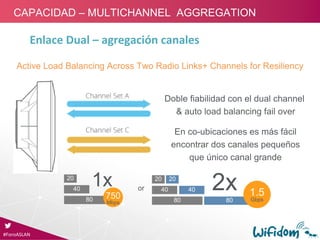

- 19. Active Load BalancingAcross Two Radio Links+ Channels for Resiliency Doble fiabilidad con el dual channel & auto load balancing fail over En co-ubicaciones es más fácil encontrar dos canales pequeños que único canal grande 20 40 80 1x 750 Mbps 20 40 80 20 40 80 2x 1.5 Gbps or Enlace Dual – agregación canales #ForoASLAN CAPACIDAD – MULTICHANNEL AGGREGATION

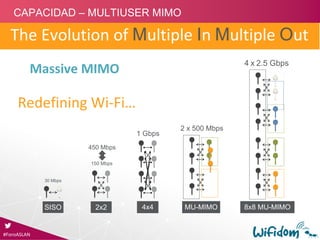

- 20. Massive MIMO 30 Mbps SISO 450 Mbps 150Mbps 2x2 2 x 500 Mbps MU-MIMO 4 x 2.5 Gbps 8x8 MU-MIMO 1 Gbps 4x4 The Evolution of Multiple In Multiple Out Redefining Wi‐Fi… #ForoASLAN CAPACIDAD – MULTIUSER MIMO

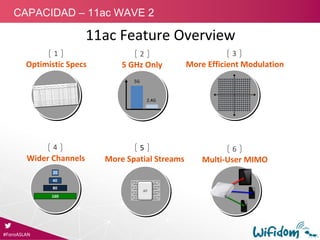

- 21. 11ac Feature Overview #ForoASLAN CAPACIDAD – 11acWAVE 2 Optimistic Specs 1 2 5 GHz Only 5G 2.4G 3 More Efficient Modulation Wider Channels 4 160 40 20 80 Multi‐User MIMO 6 More Spatial Streams 5
- 22.

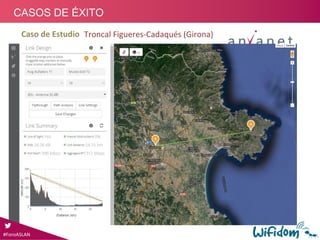

- 23. Partner: Megatro Grup, S.L. Troncal Figueres‐Cadaqués (Girona) Proyecto: 1.Instalación red Edificios Municipales 2.Servicio WiMax Residencial 3.Gestionar Aplicaciones sobre red IP: • Interconexión sedes municipales • Video vigilancia casa S.DalíCadaqués • Video vigilancia IP Municipal Arquitectura: PTP Troncal 23Km #ForoASLAN CASOS DE ÉXITO Caso de Estudio
- 24.

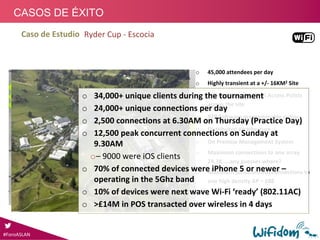

- 25. #ForoASLAN CASOS DE ÉXITO o45,000 attendees per day o Highly transient at a +/‐ 16KM2 Site o 132 High Density Wi‐Fi Access Points across the site o 928 Software programmable radios o Distributed Architecture o On Premise Management System o Maximum connections to one array 24.3K…..any guesses where? o Maximum simultaneous connections to one high density AP – 688 Caso de Estudio Ryder Cup ‐ Escocia o 34,000+ unique clients during the tournament o 24,000+ unique connections per day o 2,500 connections at 6.30AM on Thursday (Practice Day) o 12,500 peak concurrent connections on Sunday at 9.30AM o– 9000 were iOS clients o 70% of connected devices were iPhone 5 or newer – operating in the 5Ghz band o 10% of devices were next wave Wi‐Fi ‘ready’ (802.11AC) o >£14M in POS transacted over wireless in 4 days

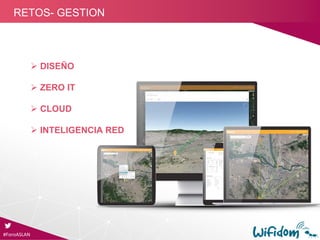

- 26. #ForoASLAN RETOS- GESTION DISEÑO ZERO IT CLOUD INTELIGENCIA RED

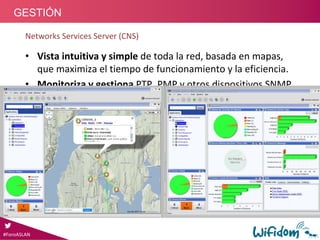

- 27. Networks Services Server (CNS) • Vista intuitiva y simple de toda la red, basada en mapas, que maximiza el tiempo de funcionamiento y la eficiencia. •Monitoriza y gestiona PTP, PMP y otros dispositivos SNMP a partir de una vista de Google‐Maps. • Las métricas de rendimiento y las alarmas se muestran en Tiempo‐Real sobre el mapa. • Visión de la cobertura de toda la red y rendimiento de los enlaces en Tiempo‐Real. REQUERIMIENTOS Servidor dedicado ‐ 4 GB RAM ‐ Dual core processor, 2 GHz + ‐ Windows Server 2008+ or Red Hat Linux 5.5 Servicios y Soluciones Wifidom : Gestión Wimax y PTP #ForoASLAN GESTIÓN
- 28.
- 29.

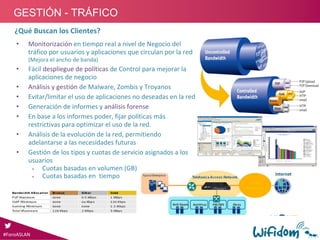

- 30. • Monitorización en tiempo real a nivel de Negocio del tráfico por usuarios y aplicaciones que circulan por la red (Mejora el ancho de banda) •Fácil despliegue de políticas de Control para mejorar la aplicaciones de negocio • Análisis y gestión de Malware, Zombis y Troyanos • Evitar/limitar el uso de aplicaciones no deseadas en la red • Generación de informes y análisis forense • En base a los informes poder, fijar políticas más restrictivas para optimizar el uso de la red. • Análisis de la evolución de la red, permitiendo adelantarse a las necesidades futuras • Gestión de los tipos y cuotas de servicio asignados a los usuarios Cuotas basadas en volumen (GB) Cuotas basadas en tiempo ¿Qué Buscan los Clientes? #ForoASLAN GESTIÓN - TRÁFICO
- 31.
- 32. #ForoASLAN WIFIDOM – PARTNERSTECNOLÓGICOS
- 33. Gracias José María Martinez Ruiz Director General Tel: 933 905 954 Cell: 607 466 264 chema@wifidom.com www.wifidom.com| www.storewifidom.com #ForoASLAN @Wifidom WIFIDOM Wifidom Wifidom, S.L.
