Este documento describe una lavadora biológica de piezas que utiliza microorganismos para limpiar piezas sin necesidad de disolventes tóxicos. Presenta los inconvenientes de los disolventes tradicionales como la toxicidad y las obligaciones legales asociadas. Luego describe el funcionamiento y principios de la lavadora biológica, incluido el uso de una solución limpiadora y tabletas de bacterias biodegradables para limpiar piezas de manera segura para el medio ambiente y los usuarios.

1. FUCHS BIOSEVEN
Lavadora Biológica de Piezas

2. Inconvenientes del Depósito de Disolvente
 Peligros para los Usuarios y el Medio Ambiente:
 Toxicidad
 Contaminación o peligro de incendio
 Emisiones VOC
 Calentamiento Terrestre
 Obligaciones Legislativas:
 Destrucción de bidones
 Declaración de sustancias (Residuos tóxicos)
 ¡ACTUALMENTE YA ES POSIBLE DISPONER
DE UNA ALTERNATIVA REAL!
www.brettis.com

3. ¡Escoja el Depósito FUCHS BIOSEVEN,
la Lavadora Biológica de Piezas de Fuchs!
> Introducción
> Eficiencia
> Biodegradación
>Funcionamiento
> Seguridad y
Medio Ambiente
> Contactos
www.brettis.com

4. FUCHS BIOSEVEN: piezas limpias sin
disolventes ni residuos
• Acciones combinadas:
– limpieza de piezas
> Introducción – degradación biológica
– inmersión de las piezas y
> Eficacia agitación mecánica
– filtrado
> Biodegradación
>Funcionamiento • Óptimas condiciones de salud y de
seguridad para el usuario
> Seguridad y
Medio Ambiente
> Contactos • Sin tratamiento de disolventes
(duración de la solución de limpieza:
de 12 a 18 meses)
• Limpieza económica y eficaz de las
piezas
www.brettis.com

5. DESENGRASADO EFICAZ
Tableau
comparatif
LIMPIEZA: ELEMENTOS PRINCIPALES
Una limpieza eficaz radica en 4 elementos complementarios entre sí:
> Introducción Acción química: Producto concentrado soluble en agua,
compuesto por tensioactivos específicos.
> Eficacia
Mecánica: Boquilla flexible y cepillo para limpiar las piezas.
> Biodegradación
Reciclado continuo mediante recirculación del fluido.
>Funcionamiento
Tiempo: Para una mayor eficacia se colocan las piezas sucias
> Seguridad y
bajo un flujo continuo de producto o se sumerjen con agitación
Medio Ambiente mecánica.
> Contactos Temperatura: Manteniendo el producto a 40°C, se mejora la
limpieza y se optimiza la acción de los microorganismos.
www.brettis.com

6. DISOLVENTES, LIMPIADORES ACUOSOS Y
DESENGRASANTES BIOLÓGICOS
DISOLVENTE LIMPIADORES DESENGRASANTES
ALCALINOS BIOLÓGICOS
> Introducción • Punto de ignición • pH elevado 10/13 = • Sin peligro para el
= inflamabilidad peligroso y corrosivo para usuario y el medio
> Eficacia
los usuarios ambiente
• Peligrosos para los • La solución limpiadora
usuarios pierde su eficacia durante • ININFLAMABLE
> Biodegradación
el proceso de desengrase • Gran duración del baño
• Importantes costes
>Funcionamiento por generación de • Sustitución frecuente del de desengrase (12/18
residuos baño meses)
> Seguridad y • Elevado mantenimiento y • Mínimo mantenimiento
Medio Ambiente • Mantenimiento revisiones
costoso • Calidad constante de la
> Contactos • Disminución de la limpieza
• Vaciado frecuente del eficacia del desengrasado
fluido • No deja residuos
• Cantidad creciente de
aceite en el baño
• Riesgo de depósitos en
las piezas
www.brettis.com

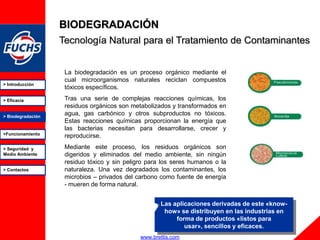

7. BIODEGRADACIÓN
Tecnología Natural para el Tratamiento de Contaminantes
La biodegradación es un proceso orgánico mediante el
cual microorganismos naturales reciclan compuestos
> Introducción
tóxicos específicos.
> Eficacia Tras una serie de complejas reacciones químicas, los
residuos orgánicos son metabolizados y transformados en
> Biodegradación
agua, gas carbónico y otros subproductos no tóxicos.
Estas reacciones químicas proporcionan la energía que
las bacterias necesitan para desarrollarse, crecer y
>Funcionamiento
reproducirse.
> Seguridad y Mediante este proceso, los residuos orgánicos son
Medio Ambiente digeridos y eliminados del medio ambiente, sin ningún
residuo tóxico y sin peligro para los seres humanos o la
> Contactos naturaleza. Una vez degradados los contaminantes, los
microbios – privados del carbono como fuente de energía
- mueren de forma natural.
Las aplicaciones derivadas de este «know-
how» se distribuyen en las industrias en
forma de productos «listos para
usar», sencillos y eficaces.
www.brettis.com

8. PROCESO BIOLÓGICO
Las bacterias son organismos vivos que
hidrocarburo
necesitan los elementos que forman su
estructura molecular
> Introducción agua
(hidrógeno, oxígeno, carbono, nitrógeno, fósf
oro…) para poder vivir y reproducirse y los
> Eficacia encuentran en los hidrocarburos, el agua, el
aire y también en nutrientes específicos.
+
> Biodegradación Bacterias
>Funcionamiento
Para asimilar estos «alimentos», las
bacterias utilizan enzimas que rompen los
enlaces convirtiendo las grandes moléculas
> Seguridad y
Medio Ambiente
en otras más pequeñas capaces de
atravesar sus membranas y que a
> Contactos continuación se transforman en elementos
nutritivos y energéticos.
Gracias a este proceso, los hidrocarburos
son destruidos y transformados por los
microorganismos en elementos no tóxicos
+
para los seres humanos y el medio
ambiente (CO2, H2O, biomasa)
www.brettis.com

9. FUNCIONAMIENTO
 Descripción Técnica:
Lavadora Biológica de Piezas, Solución de
> Introducción
Limpieza, Biotabletas de microorganismos
> Eficacia
 Principios de Funcionamiento:
> Biodegradación
 Sistema de Limpieza
>Funcionamiento  Sistema de inmersión con Agitación
Mecánica
> Seguridad y
Medio Ambiente
 Sistema de Filtrado
> Contactos
 Agitación con Aire
 Funcionamiento
 Controles
www.brettis.com

10. Descripción Técnica
Lavadora Biológica de Piezas
Tapa para Flujo de fluido
evitar las continuo a través del
pérdidas de cepillo
>Introducción
líquido por
> Eficacia
evaporación
> Biodegradación
>Funcionamiento
> Seguridad y
Medio Ambiente
Boquilla flexible
> Contactos
Fregadero de
gran tamaño
www.brettis.com

11. Descripción Técnica
Lavadora Biológica de Piezas
Acceso al Fregadero con 2
> Introducción tanque de estantes de acero
inmersión inoxidable
> Eficacia levantando los extraíbles, por encima
estantes de la solución de
limpieza utilizados
> Biodegradación
para apoyar las
piezas
>Funcionamiento
> Seguridad y
Medio Ambiente
> Contactos
www.brettis.com

12. Descripción Técnica
Lavadora Biológica de Piezas
Prefiltro que protege el
sistema eletromecánico. Este
prefiltro es lavable y extraíble.
> Introducción
> Eficacia
> Biodegradación
>Funcionamiento
> Seguridad y
Medio Ambiente
> Contactos
Dos estantes de plástico
situados en la parte baja del
Sistema
fregadero para proteger la
electromecánico, bomba, cale
parte baja del depósito. Su
ntador, control termostático
extracción permite el fácil
del calor, sensor de bajo nivel
acceso a los residuos.
de fluido.
www.brettis.com

13. Descripción Técnica
BioLíquido
La solución limpiadora contiene tensioactivos específicos. Sin
productos tóxicos, este líquido no es inflamable y no libera VOC.
Totalmente biodegradable, respeta al 100% la salud y la
seguridad del usuario.
> Introducción
> Eficacia
En su forma concentrada, este Biolíquido desengrasante es muy
económico: la proporción de dilución es del 25 % (una garrafa de
25 L para 100 L de solución «lista para usar»).
> Biodegradación
>Funcionamiento
Tabletas de Microorganismos
> Seguridad y
Medio Ambiente
> Contactos Forma concentrada de microorganismos en tabletas.
Además del Biolíquido, las bacterias purifican continuamente el
baño de limpieza biodegradando los aceites y las grasas.
Estas tabletas bacteriológicas refuerzan de forma natural la
eficiencia del líquido además de reducir los fangos acumulados y
evitar los olores.
www.brettis.com

14. Principios de Funcionamiento
Sistema de Limpieza
> Introducción
> Eficacia
> Biodegradación
>Funcionamiento
> Seguridad y
Medio Ambiente
Boquilla Flexible: Cepillo: Inmersión + Agitación:
> Contactos Permite un flujo Limpia las piezas Levantando los estantes se
continuo de líquido gracias a su acción pueden introducir las
dirigible fácilmente mecánica. El fluido sale piezas directamente en la
sobre las piezas (flujo directamente del centro solución.
ajustable). del cepillo a través de 8
orificios situados
alrededor del cepillo
(flujo ajustable).
www.brettis.com

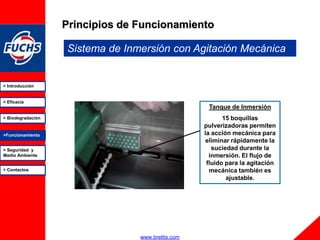

15. Principios de Funcionamiento
Sistema de Inmersión con Agitación Mecánica
> Introducción
> Eficacia
Tanque de Inmersión
> Biodegradación 15 boquillas
pulverizadoras permiten
>Funcionamiento la acción mecánica para
eliminar rápidamente la
> Seguridad y suciedad durante la
Medio Ambiente inmersión. El flujo de
fluido para la agitación
> Contactos mecánica también es
ajustable.
www.brettis.com

16. Principios de Funcionamiento
Sistema de filtrado
> Introducción
> Eficacia
> Biodegradación
>Funcionamiento
> Seguridad y
Medio Ambiente
> Contactos
Filtro situado en la parte posterior (o lateral) del
depósito biológico.
Cartucho: lavable y reutilizable.
Gracias a este filtro, los residuos de acero y las partes sólidas quedan
separadas de la solución limpiadora.
www.brettis.com

17. Principios de Funcionamiento
Agitación con Aire
La Agitación con Aire genera cientos de microburbujas de aire en la solución..
> Introducción
De esta manera, los microorganismos aprovechan la excelente oxigenación
> Eficacia que les permite desarrollarse y biodegradar los hidrocarburos.
> Biodegradación
Las microburbujas también permiten una acción mezcladora de la solución.
>Funcionamiento
> Seguridad y
Medio Ambiente
Bomba de aire integrada que
> Contactos permite la oxigenación de los
microorganismos.
www.brettis.com

18. Principios de Funcionamiento
Datos Técnicos
Depósito: Control termostático del
calentador y sensor de bajo
Altura: 97 cms nivel de fluido:
Anchura: 89 cms
Longitud: 114cms  1 bomba de 0,1 K W inmersa alimenta
> Introducción Peso en vacío: 48Kgs. el cepillo y/o el fluido de forma
continuada (1140L/H)
> Eficacia  1 calentador 1 K W
Tanque de Limpieza:
 1 Calentador termostáticamente
> Biodegradación controlado que mantiene la temperatura
Profundidad : 25 cms
Anchura : 66 cms  1 sensor de bajo nivel de fluido que
>Funcionamiento Longitud : 92 cms detiene el flujo en cuanto se alcanza el
nivel mínimo.
Depósito:
> Seguridad y Caja eléctrica:
Medo Ambiente
Volumen: 120 L
 230 V - 60 HZ,
> Contactos
 Parada de emergencia
 Inicio manual
 Caja de mando externa
 Interruptor luminoso para controlar el
encendido.
• Interruptores separados para la bomba de
agua y el calentador.
www.brettis.com

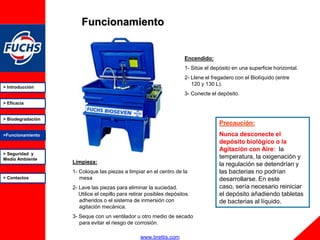

19. Funcionamiento
Encendido:
1- Sitúe el depósito en una superficie horizontal.
2- Llene el fregadero con el Biolíquido (entre
120 y 130 L).
> Introducción
3- Conecte el depósito.
> Eficacia
> Biodegradación
Precaución:
>Funcionamiento Nunca desconecte el
depósito biológico o la
Agitación con Aire: la
> Seguridad y
Medio Ambiente temperatura, la oxigenación y
Limpieza: la regulación se detendrían y
1- Coloque las piezas a limpiar en el centro de la las bacterias no podrían
> Contactos mesa desarrollarse. En este
2- Lave las piezas para eliminar la suciedad. caso, sería necesario reiniciar
Utilice el cepillo para retirar posibles depósitos el depósito añadiendo tabletas
adheridos o el sistema de inmersión con de bacterias al líquido.
agitación mecánica.
3- Seque con un ventilador u otro medio de secado
para evitar el riesgo de corrosión.
www.brettis.com

20. Controles
Cada día:
• Compruebe el nivel de líquido
> Introducción
> Eficacia
> Biodegradación Cada semana:
• Compruebe el cartucho filtrante:
>Funcionamiento
1- Desconecte el depósito.
> Seguridad y 2- Extraiga la pieza central del filtro.
Medio Ambiente
3- Si es necesario, limpie el cartucho filtrante.
> Contactos 4- Móntelo todo de nuevo (compruebe que el
cartucho está en la posición correcta)
5- Conéctelo a la bomba
www.brettis.com

21. SEGURIDAD Y ...
Environnement
Depósito
• Compruebe la bomba en caso de nivel bajo
> Introducción • Parada automática de la bomba en caso de sobrecalentamiento
• De conformidad con la legislación
> Eficacia
El depósito biológico
> Biodegradación Biolíquido es natural y no
• Acuoso peligroso
>Funcionamiento
• pH ligeramente alcalino
• Agente no patógeno
> Seguridad y
Medio Ambiente • No tóxico, no inflamable
• Legislación sobre sustancias peligrosas: sin aplicación
> Contactos
Tabletas de microorganismos
• microorganismos= clase 1, cultivo mixto
www.brettis.com

22. … MEDIO AMBIENTE
Cero residuos
• Los microorganismos degradan y transforman los hidrocarburos en CO2 y H2O
>Introducción • Regeneran el baño limpiador de forma continua
• No producen residuos o desechos a retirar El depósito biológico
concuerda
> Eficacia perfectamente con los
procesos
> Biodegradación
Sin disolventes medioambientales ISO
• líquido concentrado acuoso 14001. El depósito le
permite respetar sus
>Funcionamiento • tensioactivos específicos para «eliminar» la suciedad objetivos e incluso
de las piezas superarlos.
> Seguridad y
Medo Ambiente
Sin emisiones de VOC
• No genera compuestos orgánicos volátiles
> Contactos
• Sin emisiones de vapor
• El producto limpiador no produce irritaciones
Nota: Se aconseja llevar guantes para evitar el contacto con el residuo oleoso
puesto que puede provocar irritaciones leves en la piel.
www.brettis.com

23. > Introducción
> Eficacia
ISABEL GIL ALONSO
> Biodegradación isabel.gil@brettis.com
CCircunvalación, 2 28850 Torrejón de Ardoz (Madrid)
>Funcionamiento Tel. 91 831 90 81
www.brettis.com
> Seguridad y
Medio Ambiente
> Contactos
