1. R E P U B L I C A B O L I V A R I A N A D E V E N E Z U E L A
M I N I S T E R I O D E L P O D E R P O P U L A R P A R A L A E D U C A C I O N .
I . U . P ` ` S A N T I A G O M A R I Ñ O ´ ´
E X T E N S I O N : P U E R T O O R D A Z
Sistema de Agua
Servidas
Alumna:
Daniela Peña
V-28.385.959

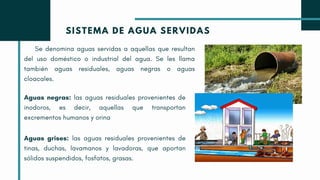

2. SISTEMA DE AGUA SERVIDAS
Se denomina aguas servidas a aquellas que resultan
del uso doméstico o industrial del agua. Se les llama
también aguas residuales, aguas negras o aguas
cloacales.
Aguas negras: las aguas residuales provenientes de
inodoros, es decir, aquellas que transportan
excrementos humanos y orina
Aguas grises: las aguas residuales provenientes de
tinas, duchas, lavamanos y lavadoras, que aportan
sólidos suspendidos, fosfatos, grasas.

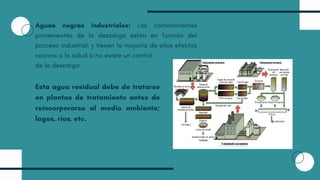

3. Aguas negras industriales: Los contaminantes
provenientes de la descarga están en función del
proceso industrial, y tienen la mayoría de ellos efectos
nocivos a la salud si no existe un control
de la descarga.
Esta agua residual debe de tratarse
en plantas de tratamiento antes de
reincorporarse al medio ambiente;
lagos, ríos, etc.

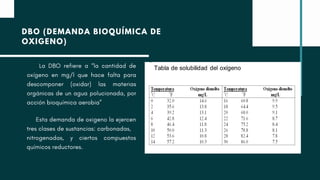

4. La DBO refiere a “la cantidad de
oxígeno en mg/l que hace falta para
descomponer (oxidar) las materias
orgánicas de un agua polucionada, por
acción bioquímica aerobia”
DBO (DEMANDA BIOQUÍMICA DE
OXIGENO)
Esta demanda de oxigeno la ejercen
tres clases de sustancias: carbonadas,
nitrogenadas, y ciertos compuestos
químicos reductores.

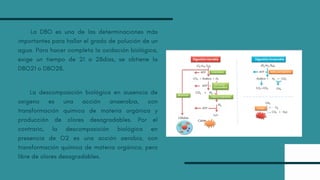

5. La DBO es una de las determinaciones más
importantes para hallar el grado de polución de un
agua. Para hacer completa la oxidación biológica,
exige un tiempo de 21 a 28días, se obtiene la
DBO21 o DBO28.
La descomposición biológica en ausencia de
oxigeno es una acción anaerobia, con
transformación química de materia orgánica y
producción de olores desagradables. Por el
contrario, la descomposición biológica en
presencia de O2 es una acción aerobia, con
transformación química de materia orgánica, pero
libre de olores desagradables.

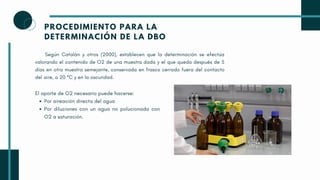

6. PROCEDIMIENTO PARA LA
DETERMINACIÓN DE LA DBO
Según Catalán y otros (2000), establecen que la determinación se efectúa
valorando el contenido de O2 de una muestra dada y el que queda después de 5
días en otra muestra semejante, conservada en frasco cerrado fuera del contacto
del aire, a 20 ºC y en la oscuridad.
Por aireación directa del agua
Por diluciones con un agua no polucionada con
O2 a saturación.
El aporte de O2 necesario puede hacerse:

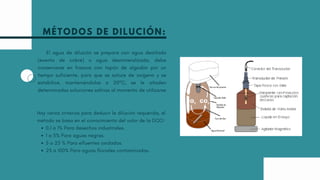

7. MÉTODOS DE DILUCIÓN:
El agua de dilución se prepara con agua destilada
(exenta de cobre) o agua desmineralizada, debe
conservarse en frascos con tapón de algodón por un
tiempo suficiente, para que se sature de oxígeno y se
estabilice, manteniéndolas a 20ºC, se le añaden
determinadas soluciones salinas al momento de utilizarse
0,1 a 1% Para desechos industriales.
1 a 5% Para aguas negras.
5 a 25 % Para efluentes oxidados.
25 a 100% Para aguas fluviales contaminadas.
Hay varios criterios para deducir la dilución requerida, el
método se basa en el conocimiento del valor de la DQO:

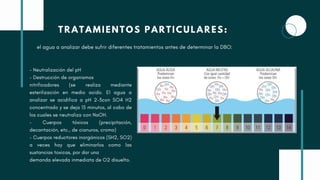

8. - Neutralización del pH
- Destrucción de organismos
nitrificadores (se realiza mediante
esterilización en medio acido. El agua a
analizar se acidifica a pH 2-3con SO4 H2
concentrado y se deja 15 minutos, al cabo de
los cuales se neutraliza con NaOH.
- Cuerpos tóxicos (precipitación,
decantación, etc., de cianuros, cromo)
- Cuerpos reductores inorgánicos (SH2, SO2)
a veces hay que eliminarlos como las
sustancias toxicas, por dar una
demanda elevada inmediata de O2 disuelto.
TRATAMIENTOS PARTICULARES:
el agua a analizar debe sufrir diferentes tratamientos antes de determinar la DBO:

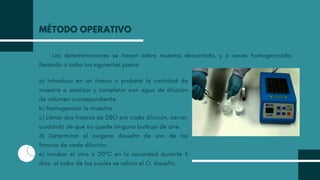

9. Las determinaciones se hacen sobre muestra decantada, y a veces homogenizada,
llevando a cabo los siguientes pasos:
MÉTODO OPERATIVO
a) Introducir en un frasco o probeta la cantidad de
muestra a analizar y completar con agua de dilución
de volumen correspondiente.
b) Homogenizar la muestra.
c) Llenar dos frascos de DBO por cada dilución, cerrar,
cuidando de que no quede ninguna burbuja de aire.
d) Determinar el oxígeno disuelto de uno de los
frascos de cada dilución.
e) Incubar el otro a 20ºC en la oscuridad durante 5
días, al cabo de los cuales se valora el O, disuelto.

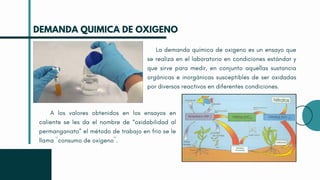

10. La demanda química de oxigeno es un ensayo que
se realiza en el laboratorio en condiciones estándar y
que sirve para medir, en conjunto aquellas sustancia
orgánicas e inorgánicas susceptibles de ser oxidadas
por diversos reactivos en diferentes condiciones.
DEMANDA QUIMICA DE OXIGENO
A los valores obtenidos en los ensayos en
caliente se les da el nombre de “oxidabilidad al
permanganato” el método de trabajo en frio se le
llama ``consumo de oxígeno´´.

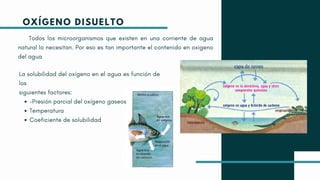

11. Todos los microorganismos que existen en una corriente de agua
natural lo necesitan. Por eso es tan importante el contenido en oxigeno
del agua
-Presión parcial del oxígeno gaseoso
Temperatura
Coeficiente de solubilidad
La solubilidad del oxígeno en el agua es función de
los
siguientes factores:
OXÍGENO DISUELTO

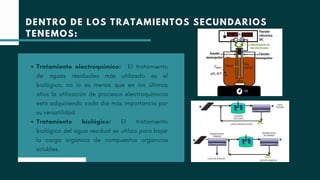

12. Tratamiento electroquímico: El tratamiento
de aguas residuales más utilizado es el
biológico, no lo es menos que en los últimos
años la utilización de procesos electroquímicos
está adquiriendo cada día más importancia por
su versatilidad.
Tratamiento biológico: El tratamiento
biológico del agua residual se utiliza para bajar
la carga orgánica de compuestos orgánicos
solubles.
DENTRO DE LOS TRATAMIENTOS SECUNDARIOS
TENEMOS:

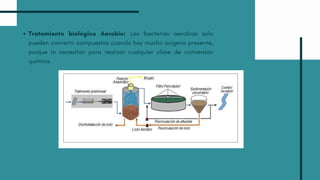

13. Tratamiento biológico Aerobio: Las bacterias aerobias solo
pueden convertir compuestos cuando hay mucho oxígeno presente,
porque lo necesitan para realizar cualquier clase de conversión
química.

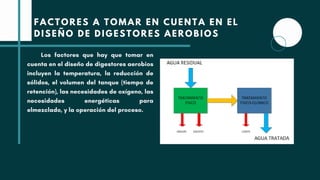

14. Los factores que hay que tomar en
cuenta en el diseño de digestores aerobios
incluyen la temperatura, la reducción de
sólidos, el volumen del tanque (tiempo de
retención), las necesidades de oxígeno, las
necesidades energéticas para
elmezclado, y la operación del proceso.
FACTORES A TOMAR EN CUENTA EN EL
DISEÑO DE DIGESTORES AEROBIOS

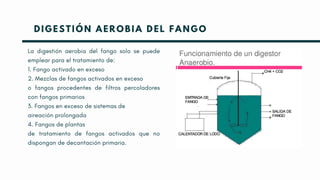

15. La digestión aerobia del fango solo se puede
emplear para el tratamiento de:
1. Fango activado en exceso
2. Mezclas de fangos activados en exceso
o fangos procedentes de filtros percoladores
con fangos primarios
3. Fangos en exceso de sistemas de
aireación prolongada
4. Fangos de plantas
de tratamiento de fangos activados que no
dispongan de decantación primaria.
DIGESTIÓN AEROBIA DEL FANGO

16. TRATAMIENTO BIOLÓGICO ANAEROBIO
Este proceso es utilizado, para estabilizar parcialmente los
complejos orgánicos presentes en los lodos cloacales que son, de muy
alta inestabilidad (putre factibles).
Consiste en una serie de procesos
microbiológicos, dentro de un recipiente
hermético, dirigidos a la digestión de la materia
orgánica con producción de metano. Es un
proceso en el que pueden intervenir diferentes
tipos de microorganismos pero que está dirigido
principalmente por bacterias.

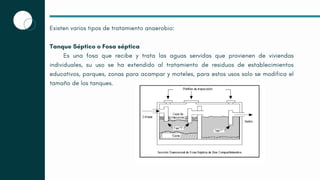

17. Existen varios tipos de tratamiento anaerobio:
Tanque Séptico o Fosa séptica
Es una fosa que recibe y trata las aguas servidas que provienen de viviendas
individuales, su uso se ha extendido al tratamiento de residuos de establecimientos
educativos, parques, zonas para acampar y moteles, para estos usos solo se modifica el
tamaño de los tanques.

18. Tanques Imhoff
Es un contenedor de dos pisos: el superior permite la sedimentación y el inferior
posibilita la transformación aerobia (en presencia de oxigeno) y la acumulación del
material a tratar, es un proceso muy similar, aunque más complejo, al que ocurre en un
pozo séptico.

19. Filtros Anaerobios
Consiste en unidades de tratamiento físico y
biológico, que se han utilizado desde hace mucho
tiempo en el tratamiento de las aguas residuales
provenientes de viviendas aisladas,y de otras
instalaciones de pequeños sistemas descentralizados de
tratamiento; los filtros de tasa baja de mayor uso son:
filtros de arena intermitentes, filtros de medio granular
con recirculación
Estas unidades de tratamiento cuentan con los
siguientes elementos básicos:
-Contenedor Aislado. -Medio Filtrante.
-Sistema de Drenaje. -Sistema de Distribución y
Dosificación.

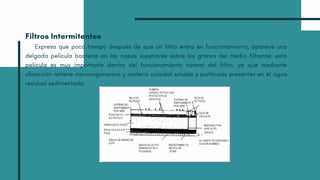

20. Filtros Intermitentes
Expresa que poco tiempo después de que un filtro entra en funcionamiento, aparece una
delgada película bacteria en las capas superiores sobre los granos del medio filtrante; esta
película es muy importante dentro del funcionamiento normal del filtro, ya que mediante
absorción retiene microorganismos y materia coloidal soluble y partículas presentes en el agua
residual sedimentada.

21. Filtros de Recirculación
El volumen de líquido re circulado es de gran importancia, puesto que diluye el
efluente de tanques sépticos, de manera que la materia orgánica aplicada en cada
dosis, y absorbida en la película bacterial, puede ser procesada con más facilidad por
las bacterias entre dosis.

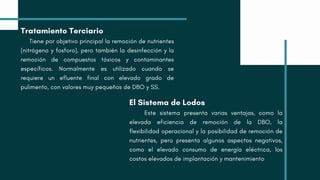

22. Tratamiento Terciario
Tiene por objetivo principal la remoción de nutrientes
(nitrógeno y fosforo), pero también la desinfección y la
remoción de compuestos tóxicos y contaminantes
específicos. Normalmente es utilizado cuando se
requiere un efluente final con elevado grado de
pulimento, con valores muy pequeños de DBO y SS.
El Sistema de Lodos
Este sistema presenta varias ventajas, como la
elevada eficiencia de remoción de la DBO, la
flexibilidad operacional y la posibilidad de remoción de
nutrientes, pero presenta algunos aspectos negativos,
como el elevado consumo de energía eléctrica, los
costos elevados de implantación y mantenimiento

23. LA DESINFECCIÓN
Es la eliminación de agentes infecciosos que está fuera del
cuerpo por medio de la exposición directa a agentes químicos o
físicos. En lugar de usar cloro, se va a utilizar la desinfección a
través de la implementación de lagunas de maduración o
pulimento.
LAGUNAS DE OXIDACIÓN
O ESTABILIZACIÓN
Este método consiste en una excavación de poca profundidad
en donde se desarrollan microorganismos (bacterias, algas y
protozoos) a 25, 28º C. a fin de eliminar los patógenos relacionados
con excrementos humanos, sólidos en suspensión y materia orgánica,
causantes de enfermedades tales como el cólera, el parasitismo, la
hepatitis y otras enfermedades gastrointestinales.

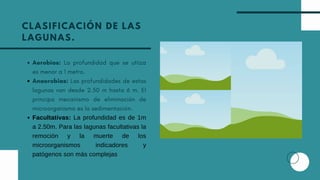

24. CLASIFICACIÓN DE LAS
LAGUNAS.
Aerobias: La profundidad que se utiiza
es menor a 1 metro.
Anaerobias: Las profundidades de estas
lagunas van desde 2.50 m hasta 6 m. El
principa mecanismo de eliminación de
microorganismo es la sedimentación.
Facultativas: La profundidad es de 1m
a 2.50m. Para las lagunas facultativas la
remoción y la muerte de los
microorganismos indicadores y
patógenos son más complejas

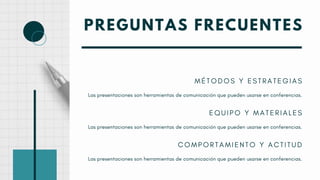

25. PREGUNTAS FRECUENTES
