Este documento describe el funcionamiento de una fuente de voltaje. Explica que una fuente de voltaje convierte la corriente alterna de la red eléctrica en corriente directa pulsante para alimentar dispositivos electrónicos. Detalla los componentes clave de una fuente que incluyen un transformador, rectificador, filtro y regulador. El objetivo es que los estudiantes comprendan cómo funciona una fuente de voltaje y aprendan a construir una usando componentes como diodos y generadores reguladores.

1. Fuente de voltaje
Presentado por
Fraider zapata
Juan diego Suarez
Juan David Cáceres
Mateo Tobón Martínez
Grado
10-b
Profesor
Julián Álvarez
Año
2013
Institución educativa Antonio José Bernal Londoño
INTRODUCCION

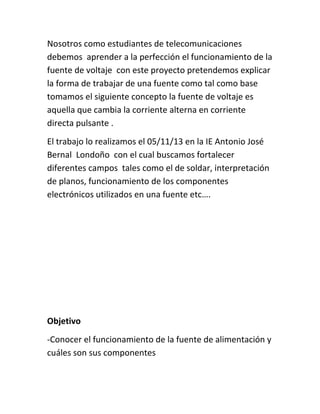

2. Nosotros como estudiantes de telecomunicaciones
debemos aprender a la perfección el funcionamiento de la
fuente de voltaje con este proyecto pretendemos explicar
la forma de trabajar de una fuente como tal como base
tomamos el siguiente concepto la fuente de voltaje es
aquella que cambia la corriente alterna en corriente
directa pulsante .
El trabajo lo realizamos el 05/11/13 en la IE Antonio José
Bernal Londoño con el cual buscamos fortalecer
diferentes campos tales como el de soldar, interpretación
de planos, funcionamiento de los componentes
electrónicos utilizados en una fuente etc….
Objetivo
-Conocer el funcionamiento de la fuente de alimentación y
cuáles son sus componentes

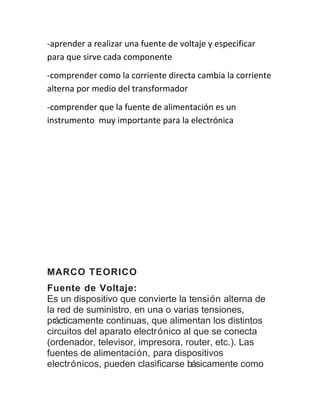

3. -aprender a realizar una fuente de voltaje y especificar
para que sirve cada componente
-comprender como la corriente directa cambia la corriente
alterna por medio del transformador
-comprender que la fuente de alimentación es un
instrumento muy importante para la electrónica
MARCO TEORICO
Fuente de Voltaje:
Es un dispositivo que convierte la tensión alterna de
la red de suministro, en una o varias tensiones,
prácticamente continuas, que alimentan los distintos
circuitos del aparato electrónico al que se conecta
(ordenador, televisor, impresora, router, etc.). Las
fuentes de alimentación, para dispositivos
electrónicos, pueden clasificarse básicamente como

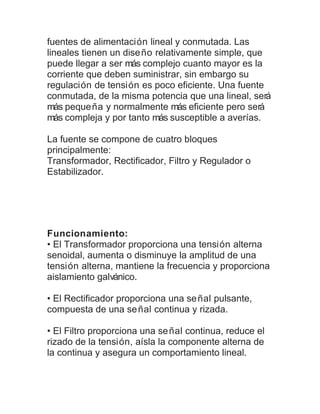

4. fuentes de alimentación lineal y conmutada. Las
lineales tienen un diseño relativamente simple, que
puede llegar a ser más complejo cuanto mayor es la
corriente que deben suministrar, sin embargo su
regulación de tensión es poco eficiente. Una fuente
conmutada, de la misma potencia que una lineal, será
más pequeña y normalmente más eficiente pero será
más compleja y por tanto más susceptible a averías.
La fuente se compone de cuatro bloques
principalmente:
Transformador, Rectificador, Filtro y Regulador o
Estabilizador.
Funcionamiento:
• El Transformador proporciona una tensión alterna
senoidal, aumenta o disminuye la amplitud de una
tensión alterna, mantiene la frecuencia y proporciona
aislamiento galvánico.
• El Rectificador proporciona una señal pulsante,
compuesta de una señal continua y rizada.
• El Filtro proporciona una señal continua, reduce el
rizado de la tensión, aísla la componente alterna de
la continua y asegura un comportamiento lineal.

5. • El Regulador tratan de mantener una tensión
estable en la carga, con una realimentación negativa,
que detecta variaciones de tensión de salida. En
algunos casos suelen usarse Estabilizadores pero
sus características de salida no suelen ser muy
buenas.
MATERIALES
-8 diodos rectificadores 1n4006
-condensadores 2200uF
-1 generador 7809
-1 generador 7909
-1 generador 7805
-1 generador 7905
-3 condensadores 10uF

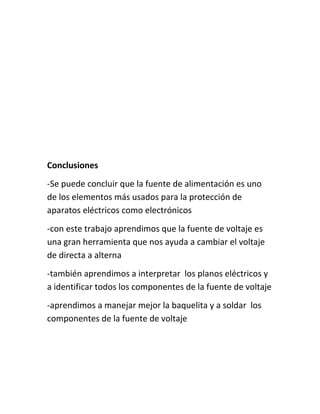

6. Conclusiones
-Se puede concluir que la fuente de alimentación es uno
de los elementos más usados para la protección de
aparatos eléctricos como electrónicos
-con este trabajo aprendimos que la fuente de voltaje es
una gran herramienta que nos ayuda a cambiar el voltaje
de directa a alterna
-también aprendimos a interpretar los planos eléctricos y
a identificar todos los componentes de la fuente de voltaje
-aprendimos a manejar mejor la baquelita y a soldar los
componentes de la fuente de voltaje

7. Web grafia
http://www.buenastareas.com/ensayos/Etapas-De-Una-
Fuente-De-Alimentacion/7206819.html
http://paulita20.blogspot.com/2009/09/fuente-y-sus-etapas.
html
http://www.taringa.net/posts/ciencia-educacion/
12623317/Fuente-de-Voltaje-Teoria-y-
Practica.html
