1. ¿Qué es una fuente de voltaje?
Es un equipo que proporciona energía
eléctrica. En cada uno de los equipos
hay, en realidad, dos fuentes de
voltaje que pueden operar de manera
independiente, en serie o en paralelo
según se especifique en los
interruptores ubicados en la parte
central. Así mismo hay un indicador
del voltaje que la fuente está
proporcionando o la corriente que está
circulando a través de ella, según la
posición del interruptor
correspondiente.

2. ¿Haga un diagrama de bloques con las
diferentes etapas de una fuente de
voltaje y diga que le pasa a la onda en
cada etapa?
¿En qué consiste la etapa de
transformación?
El transformador es un dispositivo que
permite obtener voltajes mayores o
menores que los producidos por una
fuente de energía eléctrica de
corriente alterna (C.A). Un
transformador se compone de dos
enrollamientos o embobinados
eléctricamente aislados entre sí,

3. devanados sobre el mismo núcleo de
hierro o de aire.
Como puede notarse la primera etapa
de la fuente corresponde al
transformador de poder.
Una corriente alterna que circula por
uno de los devanados genera en el
núcleo un campo magnético alterno,
del cual la mayor parte atraviesa al
otro devanado e induce en él una
fuerza electro- motriz también
alterna.

4. La potencia eléctrica es transferida así
de un devanado a otro, por medio del
flujo magnético a través del núcleo.
¿En qué consiste la etapa de
rectificación?
Segunda etapa: rectificación.
La segunda etapa de nuestra fuente
de alimentación es la que queda
constituida por la rectificación, en
este punto, la señal inducida al
secundario, será nuevamente inducida
pero ahora a una señal directa. La

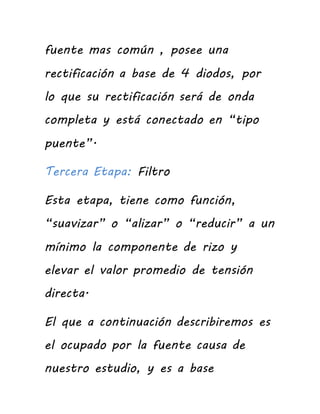

5. fuente mas común , posee una
rectificación a base de 4 diodos, por
lo que su rectificación será de onda
completa y está conectado en “tipo
puente”.
Tercera Etapa: Filtro
Esta etapa, tiene como función,
“suavizar” o “alizar” o “reducir” a un
mínimo la componente de rizo y
elevar el valor promedio de tensión
directa.
El que a continuación describiremos es
el ocupado por la fuente causa de
nuestro estudio, y es a base

6. precisamente de elementos pasivos
como es el capacitor
¿En qué consiste la etapa de
regulación?
Cuarta Etapa: Regulador De Voltaje.
En muchas ocasiones necesitamos una
fuente de alimentación que nos
proporcione más de 1A y esto puede
convertirse en un problema que
aumenta, si además queremos, por
seguridad, que esa cortocircuitarle. La

7. función de este transistor de potencia
consiste en asumir el hecho de
soportar la alta corriente que
necesitamos, veamos cómo se realiza
esto. Si aplicamos convenientemente
la tensión de salida del regulador por
ej. de 12V 1A a la base del transistor
de potencia, está claro que éste nos
proporcionará más corriente a su salida
y estará regulada por otra parte
debido a que el regulador es
cortocircuitarle en cierta medida,
tenemos la solución deseada.

8. No obstante, la efectividad que nos
proporciona el regulador para la
función de cortocircuito
Mencione, tres características de una
fuente de voltaje AT
Para su encendido y apagado, cuenta
con un interruptor mecánico.
Algunos modelos integraban un
conector de tres terminales para
alimentar adicionalmente al monitor
CRT desde la misma fuente.

9. Es una fuente ahorradora de
electricidad, ya que no se queda en
modo "Stand by" ó en estado de
espera; esto porque al oprimir el
interruptor se corta totalmente el
suministro.
·
Mencione tres características de una
fuente de voltaje ATX
Es de encendido digital, es decir, tiene
un pulsador en lugar de un
interruptor mecánico como sus
antecesoras.

10. Algunos modelos integran un
interruptor mecánico trasero para
evitar consumo innecesario de energía
eléctrico, evitando el estado de reposo
"Stand By" durante la cual consumen
cantidades mínimas de electricidad.
El apagado de este tipo de fuentes
puede ser manipulado con software
Cuál es el valor de cada uno de los
claves de una fuente de voltaje.

11. FUENTE ATX:
Naranja +3
Rojo +5
Amarillo +12
Azul -12
Blanco -5
Negro 0 (masa)
Gris (tensión estable)
Plateado (tensión de mantenimiento)
Verde (señal de encendido/apagado)

12. FUENTE AT:
Naranja +5 (en AT el naranja varia a
+5...y en ATX es +3)
Rojo +5
Amarillo +12
Azul -12
Blanco -5
Negro 0 (masa)
Diga cinco diferencias entre fuentes de
voltaje AT y ATX.

13. Las diferencias entre AT y ATX son
las siguientes:* Fuente de
alimentación: El modo de alimentación
de la placa madre, la gestión de
energía, rendimiento y gasto. Las ATX
son más seguras, dado que las AT se
apagan sólo al presionar el botón de
apagar, mientras que las ATX se
apagan cuando la placa madre y el
sistema operativo lo deciden.* Cambios
en la posición de las piezas del
hardware. Como así también nuevas
medidas (distancias) entre los
diferentes componentes internos del

14. gabinete.* Si bien no es un cambio de
las ATX, con la llegada de estas
comienzan a usarse las memorias
SDRAM, el slot AGP para tarjetas
gráficas, el estándar PS/2
