Partes del Disco Duro(completo)

Infografía
Almacenamiento secundario
Disco Duro (HardDisk)
Vanessa Stefany Rodríguez Vela
Estudiante de Ingeniería de Sistemas

Infografía: El disco Duro
oscarwmendoza@gmail.com
Actuador Mecánico
Cabeza Lectora
Platos Programa inicial de
Película Magnética
Controladora
del Disco
Placa de circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de configuración
Motor del Brazo
Motor del disco
Carga Archivos de
Arranque Tabla de
particiones
Características del
disco
Sector
Sector de
arranque
Tabla de
asignación
de archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster
Brazo

Actuador
Mecánico
Descripción
Es la sección qué sostiene el motor del brazo, el
brazo y los cabezales de lecto-escritura,
Internamente se encuentran unas bobinas
electromagnéticas que se conectan al motor del
brazo y un electroimán. En la siguiente diapositiva
se hablará con más detalle del funcionamiento
conjunto que tienen éstos dos elementos.

Motor del
Brazo
Descripción
Se encarga de mover los cabezales sobre el disco
hasta llegar a la pista adecuada, donde a su vez
actúa el cabezal de lecto-escritura. Se mueve de
acuerdo a los pulsos electromagnéticos generados
por la bobina y el electroimán del actuador
mecánico. En la imagen se observa que hay varios
hilos de cobre que conectan ambos elementos.

Controladora
del Disco
Descripción
Es un elemento de la tarjeta que se encarga de:
lLa forma en que las señales pasan del bus del sistema
al DD.
lTransformar la información que le llega a éste.
lSeleccionar la unidad a la que se quiere acceder, el
formato, y demás ordenes de bajo nivel.
Posee diferentes interfaces a nivel de dispositivo las
dos primeras, y a nivel de sistema la última:
lST506: transferencia de datos de menos de 1Mb/s
(6k/s con codificación MFM y 984k/s con codificación
RLL. Se encuentra obsoleto por lo que ya no hay
modelos DD con ésta interface.
lESDI:Mayor nivel de transferencia (1,25 y 2,5 Mb /s).
Ya casi no se utiliza y es difícil encontrarla.
lIDE: Cumple con la llamada norma ANSI de
acoplamiento a los AT para conectar una unidad de
disco a la cpu. Tiene un valor máximo de transferencia
de 4Mb/s.
lPara mayor información visita éste link:
http://pchardware.org/discos/discocontrola.php.
http://recuperaciondedatos.com.mx/wp-content/
uploads/2011/04/Imagen-023-300x225.jpg

Descripción
El brazo va ensamblado al actuador mecánico,
donde a la vez se haya el motor que gira con las
señales eléctricas enviadas por el pc y que pasan a
través de la bobina electromagnética, cuándo ésta
se polariza transmite el magnetismo a través del
brazo hacia el disco en movimiento y por medio
del cabezal de lecto/escritura ubicado en la punta
se encarga cómo su nombre lo indica de leer y
escribir los datos en los discos magnéticos.
Brazo y Cabeza
Lectora
https://encrypted-tbn1.
gstatic.com/images?q=tbn:ANd9GcSuZloW_0c8ZT03uW7cxGl23Qsw3ofOf581
eabs8DmcnY5XN34R

Platos Descripción
El disco duro se compone de varios platos o discos
en los que guarda la información, se encuentran
apilados uno encima de otro aunque con un
espacio pequeño entre sí. Los materiales que se
usan puede ser de metal (aluminio), plástico o
vidrio; cubiertos por ambas caras con un polvillo
muy fino de óxido de hierro o una capa de metal
que lo hace magnético en ambos casos .
http://www.saulo.net/pub/ddypart/Disco3.GI
F

Motor del
Disco
Descripción
Los platos se unen mediante un eje central que a la
vez se une al motor, éste hace girar al eje junto con
los platos a una velocidad de 7200 rpm, lo que
equivale a la velocidad de rotación del disco rígido.
Es un proceso que se mantiene mientras tenga
suministro de energía. Aunque no se esté tratando
de acceder a la información los platos giran, ya que
de lo contrario le llevaría mucho tiempo ajustarse a
dicha velocidad antes de cada acceso a los datos.
Un dispositivo de control verifica que las
revoluciones no se encuentren un 0,5% más de lo
normal.

Placa de
circuitos
Descripción
Sirve de interfaz para la conexión entre el
mecanismo de la unidad de disco y el bus del
sistema. Es donde se ensamblan todos los
componentes para el funcionamiento del DD.

Descripción
El terminal de datos sata sirve para transmitir y
recibir datos desde y hacía el disco duro.
Tiene siete pines que funcionan de la siguiente
manera
1.- GND (Tierra),
2.- A+ (Transmisión +)
3.- A- (Transmisión -)
4.- GND (Tierra)
5.- B- (Recepción -)
6.- B+ (Recepción +)
7.- GND (Tierra)
Terminal de
datos SATA
https://images.duckduckgo.com/iu/?u=http%3A%2F%
2Fwww.tqm.com.uy%2Fimagenes%2FSATA-conector.
jpg&f=1

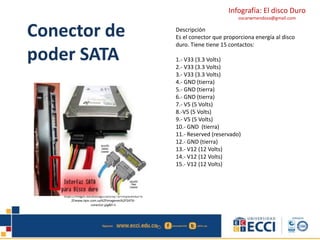

Descripción
Es el conector que proporciona energía al disco
duro. Tiene tiene 15 contactos:
1.- V33 (3.3 Volts)
2.- V33 (3.3 Volts)
3.- V33 (3.3 Volts)
4.- GND (tierra)
5.- GND (tierra)
6.- GND (tierra)
7.- V5 (5 Volts)
8.-V5 (5 Volts)
9.- V5 (5 Volts)
10.- GND (tierra)
11.- Reserved (reservado)
12.- GND (tierra)
13.- V12 (12 Volts)
14.- V12 (12 Volts)
15.- V12 (12 Volts)
Conector de
poder SATA
https://images.duckduckgo.com/iu/?u=http%3A%2F%
2Fwww.tqm.com.uy%2Fimagenes%2FSATA-conector.
jpg&f=1

Descripción
Se denomina también puente, ésta entrada
permite la configuración del hardware o
dispositivos electrónicos. En los DD IDE se usa para
configurarlo cómo maestro o esclavo. Actualmente
en los dispositivos ATA se usa para el control de
transferencia de datos.
Jumper de
configuración
http://bp0.blogger.com/_5CGHfXwiOuA/R7sgV36wRAI/AAAAA
AAAAd8/n6YACuGLYxI/s1600/ATA_jumpers.gif

Descripción
También se conoce cómo MBR. Es el primer sector
de todo DD. Se emplea en el arranque del S.O,
otras veces para el almacenamiento de la tabla de
particiones, también solo para identificar un
dispositivo de disco individual. Define el orden de
los discos y las particiones.
Sector de
Arranque

Descripción
Cada superficie magnética del DD se denomina
cara; coinciden con el número de cabezas. Cada
cara se subdivide en anillos de forma concéntrica
llamados pistas y estas a su vez en sectores. El
término cilindro hace referencia a la misma pista
de todos los discos de una pila. Los sectores son
las unidades de almacenamiento más pequeñas
que puede leer y escribir el DD. Normalmente cada
sector tiene una capacidad de 512 bytes. Para
saber la capacidad de un DD se realiza la siguiente
operación:
Sector

Descripción
Bloque de disco. Es la unidad de almacenamiento
en un disco (zip o flexible). Un disco se divide en
miles de clústeres de igual tamaño donde se
reparte y guarda la información. Su tamaño se
determina al momento de formatear el disco,
normalmente es de 512 bytes pero se puede
ampliar hasta 4,096 bytes.
Cuando un archivo sobrepasa la capacidad de cada
cluster se almacena en el siguiente, si no lo llena
completamente ese espacio que sobra se pierde, y
cuándo se lea la información a la cabeza lectora le
costará más desplazarse de un lado a otro para leer
toda la información. Por ello existen programas
para desfragmentar el dico, es decir comprimen la
información para que no queden espacios sin
llenar y así también se ahorra espacio.
Clúster

Descripción
Track. Se trata de una circunferencia dentro de una
cara. Por ejemplo la pista 0 está en el borde
exterior del disco.
Debido a que las pistas exteriores son más largas
que las interiores, con el fin de no aumentar la
densidad lineal de los datos el número de sectores
en las pistas interiores es menor que en las
exteriores. Su valor es medido cómo SPT(Sectors
per track- Sectores por pista).
Pista

Descripción
Son las copias de los registros de las tablas FAT o
distribución de los espacios (clústers) libres u
ocupados en el disco cuándo se crea, redimensiona
o se borra un archivo.
Copia de la
FAT

Descripción
Es el primer directorio o carpeta en una jerarquía
Al DD se le pueden hacer varias particiones, el
directorio raíz también podría referirse al lugar
donde es almacenado algún archivo (C://, D://,
F://).
Directorio Raíz

Descripción
Se conoce también como FAT. Se trata de un
sistema de archivos admitido por prácticamente
todos los S.O para el intercambio de datos entre
los S.O existentes en el pc, ésto se conoce cómo
entorno multiarranque. También lo usan las
tarjetas de memoria. Permite administrar los
contenidos de de todos los clusters de una unidad
lógica, es decir, mantiene un registro de los
clusters utilizados por los archivos. La tabla tiene
una longitud fija ya que se crea durante el
formateo.
Tabla de
asignación de
archivos
http://upload.wikimedia.org/wikipedia/commons/thumb/3/39/Entra
das_tabla_FAT32.png/350px-Entradas_tabla_FAT32.png
