1. FUKUSHIMA
DAIICHI
Claudia Ximena Robayo González
Introducción a la toxicología

2. CONTENIDO
• Localización.
• Antecedentes.
• Características de los reactores nucleares.
• Desastre y evacuación.
• Radio de contaminación.
• Seguimiento.

3. LOCALIZACION
• Situada en la villa de Ōkuma
en el distrito Futaba de la
prefectura de Fukushima, en
Japón.
• 250 Km al Noreste de Tokio.
• La central nuclear Fukushima
Dai-ichi o Fukushima I es
una planta nuclear con un
conjunto de seis reactores de
agua en ebullición.
Fuente:
https://www.google.es/maps/place/Tokyo+Electric+Power+Co.+Fukushima+Daiichi+Nuclear+Power+Plant/@40.076929,137.53442
61,5z/data=!4m5!3m4!1s0x6020dd3801b3fc69:0xa6090708f3cbc4cd!8m2!3d37.421336!4d141.0280783

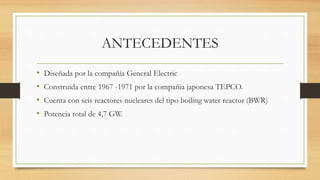

4. ANTECEDENTES
• Diseñada por la compañía General Electric
• Construida entre 1967 -1971 por la compañia japonesa TEPCO.
• Cuenta con seis reactores nucleares del tipo boiling water reactor (BWR)
• Potencia total de 4,7 GW.

5. ANTECEDENTES
A pesar de conocerse el riesgo
de tsunamis de más de 38
metros, la central sólo contaba
con un muro de contención de
6 metros y numerosos sistemas
esenciales se encontraban en
zonas inundables.
http://www.lapizarradeyuri.com/wp-content/uploads/2011/03/fukushima_4_plano_nuclear.gif

6. CARACTERISTICAS DE LOS REACTORES
• Reactor de agua en ebullición (BWR)
• Utiliza el agua como refrigerante
y moderador.
• El combustible
nuclear es uranio enriquecido en forma de
óxido ya que facilita la generación de
fisiones nucleares
Fuente: http://www.primanews.org/2015/04/22/japan-fukushima-transfer-pumps-leaking/

7. CARACTERISTICAS DE LOS REACTORES
1. Vasija del reactor
2. Elemento de fisión
3. Barras de control
4. Bombas de circulación
5. Motores de las barras de
control
6. Vapor
7. Entrada de agua
8. Turbina de alta presión
9. Turbina de baja presión
10. Generador eléctrico
11. Excitador del generador
eléctrico
12. Condensador de vapor
13. Agua fría para el
condensador
14. Precalentador
15. Bomba de circulación de
agua
16. Bomba de agua fría del
condensador
17. Cámara de hormigón
18. Conexión a la red eléctrica
De Robert Steffens (alias RobbyBer 8 de noviembre de 2004), SVG: Marlus_Gancher, Antonsusi (talk) using a file from
Marlus_Gancher. See File talk:Schema Siedewasserreaktor.svg#License history - Version using font based on File:Schema
Siedewasserreaktor.svg, GFDL, https://commons.wikimedia.org/w/index.php?curid=14628031

11. http://www-ns.iaea.org/tech-areas/emergency/ines.asp

12. http://www-ns.iaea.org/tech-areas/emergency/ines.asp

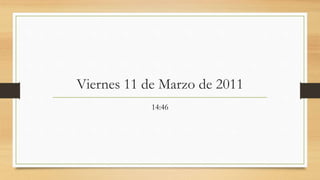

13. Viernes 11 de Marzo de 2011
14:46

14. https://youtu.be/Xs3kUK1Gdrs

15. • Se produce el terremoto de
magnitud 9.0.
• Se confirma el cierre de todos
los reactores
• Onagawa
• Fukushima I
• Fukushima II
• Tokai II
http://www.lapizarradeyuri.com/2011/03/18/secuencia-de-acontecimientos-en-las-centrales-nucleares-
japonesas/

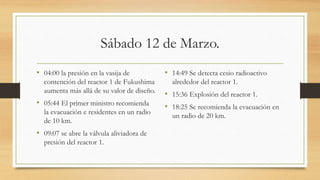

16. Sábado 12 de Marzo.
• 04:00 la presión en la vasija de
contención del reactor 1 de Fukushima
aumenta más allá de su valor de diseño.
• 05:44 El primer ministro recomienda
la evacuación e residentes en un radio
de 10 km.
• 09:07 se abre la válvula aliviadora de
presión del reactor 1.
• 14:49 Se detecta cesio radioactivo
alrededor del reactor 1.
• 15:36 Explosión del reactor 1.
• 18:25 Se recomienda la evacuación en
un radio de 20 km.

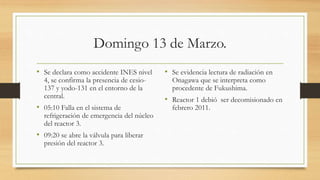

17. Domingo 13 de Marzo.
• Se declara como accidente INES nivel
4, se confirma la presencia de cesio-
137 y yodo-131 en el entorno de la
central.
• 05:10 Falla en el sistema de
refrigeración de emergencia del núcleo
del reactor 3.
• 09:20 se abre la válvula para liberar
presión del reactor 3.
• Se evidencia lectura de radiación en
Onagawa que se interpreta como
procedente de Fukushima.
• Reactor 1 debió ser decomisionado en
febrero 2011.

18. Lunes 14 de Marzo.
• 04:08 aumenta la temperatura en la
psicina de combustible del reactor
4.
• 06:10 la presión en el reactor 3
aumenta por encima de su valor de
diseño.
• 11:01 Explosión del reactor 3.
• 16:34 se inyecta agua en el reactor
2.

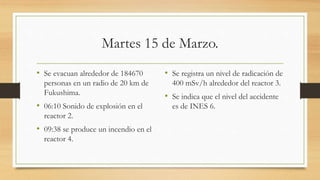

19. Martes 15 de Marzo.
• Se evacuan alrededor de 184670
personas en un radio de 20 km de
Fukushima.
• 06:10 Sonido de explosión en el
reactor 2.
• 09:38 se produce un incendio en el
reactor 4.
• Se registra un nivel de radicación de
400 mSv/h alrededor del reactor 3.
• Se indica que el nivel del accidente
es de INES 6.

20. 16 de Marzo.
• La Comisión de Seguridad Nuclear de Japón recomendó a las autoridades
locales que instruyeran a los evacuados para que se tomaran las pastillas de
yodo.
• La orden recomendaba tomar una sola dosis, en cantidad dependiente de la
edad. (Bebés: 12,5 mg. De 1 mes a 3 años: 25 mg. De 3 a 13 años: 38 mg. De
13 a 40 años: 76 mg. Mayores de 40 años: no necesaria)

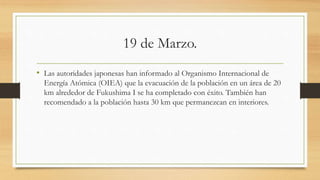

21. 19 de Marzo.
• Las autoridades japonesas han informado al Organismo Internacional de
Energía Atómica (OIEA) que la evacuación de la población en un área de 20
km alrededor de Fukushima I se ha completado con éxito. También han
recomendado a la población hasta 30 km que permanezcan en interiores.

22. 21 de Marzo
• Hay presencia de yodo-131
• Leche
• En vegetales (cebollas, espinacas).
• “por debajo de límites” en 6 de 46 muestras de agua potable.

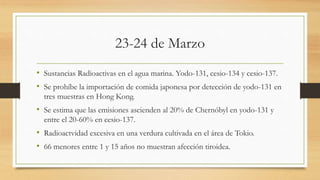

23. 23-24 de Marzo
• Sustancias Radioactivas en el agua marina. Yodo-131, cesio-134 y cesio-137.
• Se prohíbe la importación de comida japonesa por detección de yodo-131 en
tres muestras en Hong Kong.
• Se estima que las emisiones ascienden al 20% de Chernóbyl en yodo-131 y
entre el 20-60% en cesio-137.
• Radioactvidad excesiva en una verdura cultivada en el área de Tokio.
• 66 menores entre 1 y 15 años no muestran afección tiroidea.

24. http://www.fukushima-dialogues.com/

26. Radiación
• Tres parámetros
• Cantidad o actividad (medida en bequerelios o Curies)
• Intensidad (energía, medida en electrón rem)
• efectos sobre
• un ser vivo (medidos en dosis absorbida: grays o rads)
• una población (medidos en Sievert o rem por persona)

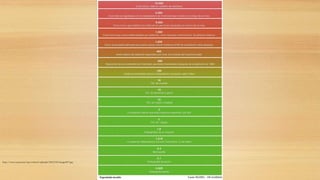

27. http://www.aecat.net/wp-content/uploads/2012/05/image007.jpg

29. El estudio
• Estudio de corte transversal.
• 300476 sujetos menores de 18 años, con seguimiento de tiroides desde
octubre de 2011 hasta junio 2015.
• Se dividieron en 3 grupos dependiendo de la dosis de radiación según la
localización en (≥1% de 5mSv, < 99% de 1mSv, y otros)

30. El estudio
• Se calculo la dosis de acuerdo a los comportamientos de los sujetos y con las
estimación de la radiación realizadas por la Organización Mundial de la Salud.
• Se realizó ecografía de tiroides a todos los sujetos.
• Se recomendó seguimiento a sujetos con nódulo mayores 5.1mm o más de 20
quistes.
• 2294 se le recomendó seguimiento, solo 2056 lo realizaron, de los cuales 537 (26.1%) se
realizó biopsia por aspiración con aguja fina (BACAF). 99 se clasificaron como sospechosos
y 98 recibieron diagnostico de carcinoma de tiroides.

31. Resultados
• Prevalencia de cáncer de tiroides fue de:
• Grupo A. 48/100.000 OR 1.49 (0.36-6.23)
• Grupo B 36/100.000 OR 1.00 (0.67-1.50)
• Grupo C 41/100.000
• No hay una asociación clara entre la `prevalencia de cáncer de tiroides y la
exposición externa a Yodo-131 entre las diferentes áreas.
• La prevalencia de cáncer de tiroides fue mucho menor que la reportada en
niños en Chérnobil.

32. Resultados
• Limitaciones:
• Baja exposición.
• No se analizaron factores externos como índice de masa corporal o dieta.
• Uso de cuestionario produce sesgo.
• Los cáncer de tiroides encontrados son mezcla de incidencia y prevalencia.
• Tiempo corto entre la exposición y el estudio.

33. KOTOBA
• Diálogos de Fukushima.
• Retorno a casa.
• Medición de radioactividad en el
ambiente.
• Aprender a medir la exposición a
radiación.

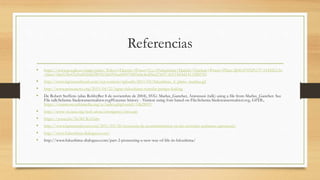

34. Referencias
