El documento describe los procesos geológicos internos y externos de la Tierra, incluyendo la formación de dorsales oceánicas, placas tectónicas, volcanes y riesgos geológicos. Los volcanes se localizan principalmente en límites de placas y zonas de construcción, y pueden causar daños a través de coladas de lava, lluvias de piroclastos, explosiones, nubes ardientes y lahares.

1. DPTO BIOLOGÍA IES MURIEDAS BELÉN RUIZ GEOSFERA Y RIESGOS GEOLÓGICOS

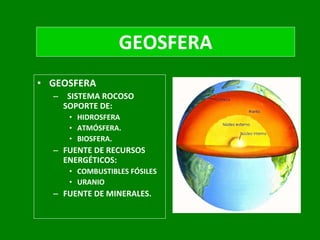

2. GEOSFERA GEOSFERA SISTEMA ROCOSO SOPORTE DE: HIDROSFERA ATMÓSFERA. BIOSFERA. FUENTE DE RECURSOS ENERGÉTICOS: COMBUSTIBLES FÓSILES URANIO FUENTE DE MINERALES.

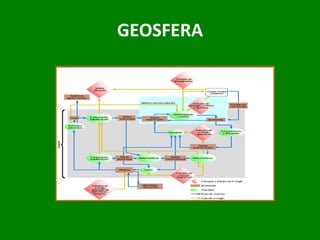

3. GEOSFERA

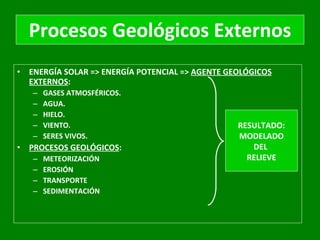

4. Procesos Geológicos Externos ENERGÍA SOLAR => ENERGÍA POTENCIAL => AGENTE GEOLÓGICOS EXTERNOS : GASES ATMOSFÉRICOS. AGUA. HIELO. VIENTO. SERES VIVOS. PROCESOS GEOLÓGICOS : METEORIZACIÓN EROSIÓN TRANSPORTE SEDIMENTACIÓN RESULTADO: MODELADO DEL RELIEVE

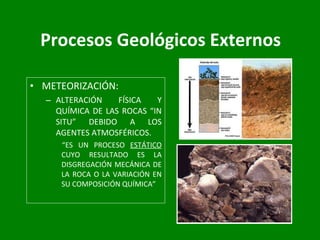

5. Procesos Geológicos Externos METEORIZACIÓN: ALTERACIÓN FÍSICA Y QUÍMICA DE LAS ROCAS “IN SITU” DEBIDO A LOS AGENTES ATMOSFÉRICOS. “ ES UN PROCESO ESTÁTICO CUYO RESULTADO ES LA DISGREGACIÓN MECÁNICA DE LA ROCA O LA VARIACIÓN EN SU COMPOSICIÓN QUÍMICA”

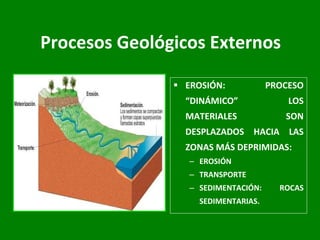

6. Procesos Geológicos Externos EROSIÓN: PROCESO “DINÁMICO” LOS MATERIALES SON DESPLAZADOS HACIA LAS ZONAS MÁS DEPRIMIDAS: EROSIÓN TRANSPORTE SEDIMENTACIÓN: ROCAS SEDIMENTARIAS.

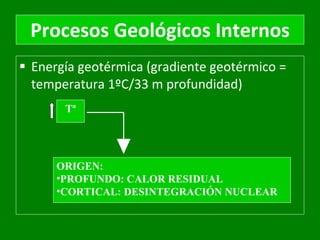

7. Procesos Geológicos Internos Energía geotérmica (gradiente geotérmico = temperatura 1ºC/33 m profundidad) ORIGEN: PROFUNDO: CALOR RESIDUAL CORTICAL: DESINTEGRACIÓN NUCLEAR Tª

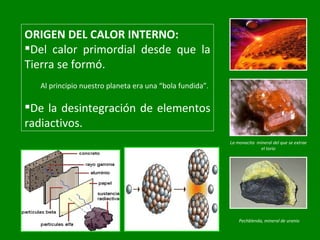

8. ORIGEN DEL CALOR INTERNO: Del calor primordial desde que la Tierra se formó. Al principio nuestro planeta era una “bola fundida”. De la desintegración de elementos radiactivos. La monacita mineral del que se extrae el torio Pechblenda, mineral de uranio

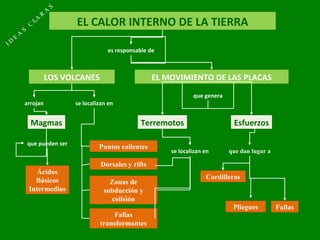

9. EL CALOR INTERNO DE LA TIERRA LOS VOLCANES EL MOVIMIENTO DE LAS PLACAS Magmas Terremotos Esfuerzos Ácidos Básicos Intermedios Puntos calientes Dorsales y rifts Zonas de subducción y colisión Fallas transformantes Cordilleras Pliegues Fallas es responsable de arrojan se localizan en que pueden ser que genera que dan lugar a se localizan en I D E A S C LA R A S

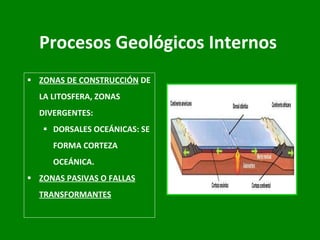

10. Procesos Geológicos Internos ZONAS DE CONSTRUCCIÓN DE LA LITOSFERA, ZONAS DIVERGENTES: DORSALES OCEÁNICAS: SE FORMA CORTEZA OCEÁNICA. ZONAS PASIVAS O FALLAS TRANSFORMANTES

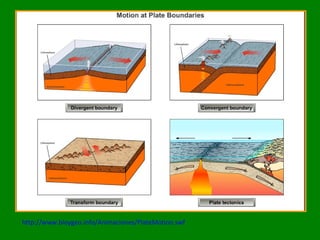

11. http://www.bioygeo.info/Animaciones/PlateMotion.swf

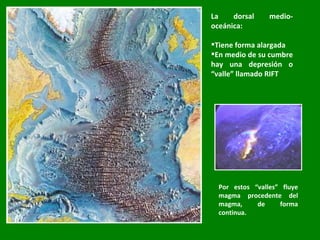

12. La dorsal medio-oceánica: Tiene forma alargada En medio de su cumbre hay una depresión o “valle” llamado RIFT Por estos “valles” fluye magma procedente del magma, de forma continua.

13. Dorsal medio-oceánica Rift Continente Fondo oceánico Litosfera Astenosfera Fosa oceánica De cuando en cuando se rompe la continuidad de la dorsal por las Fallas Transformantes Alargada depresión en el borde de continentes o junto a arcos de islas volcánicas En la cumbre de la dorsal. Son depresiones alargadas por donde fluye magma del manto

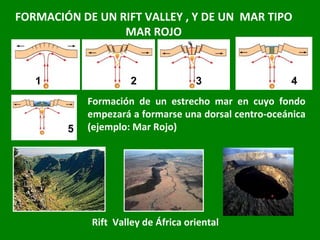

15. FORMACIÓN DE UN RIFT VALLEY , Y DE UN MAR TIPO MAR ROJO 1 2 3 4 Rift Valley de África oriental Formación de un estrecho mar en cuyo fondo empezará a formarse una dorsal centro-oceánica (ejemplo: Mar Rojo) 5

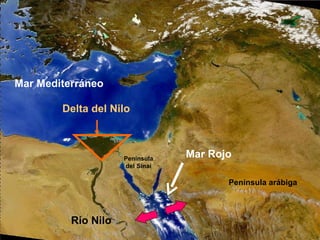

16. Mar Mediterráneo Río Nilo Delta del Nilo Mar Rojo Península del Sinaí Península arábiga

17. Delta del Nilo Río Nilo Mar Rojo Egipto Península arábiga Mar Mediterráneo Península del Sinaí

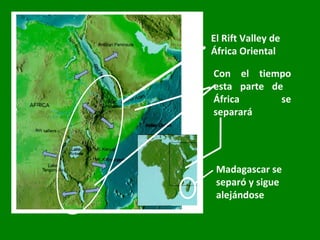

18. El Rift Valley de África Oriental Con el tiempo esta parte de África se separará Madagascar se separó y sigue alejándose

19. El Rift Valley de África Oriental visto desde un satélite artificial. Los grandes lagos Lago Victoria Lago Tanganika Lago Turkana Kenya Uganda Tanzania Ruanda Burundi Lago Malawi Expedición del doctor Livingstone, en busca de “las fuentes del Nilo”, finales del siglo XIX.

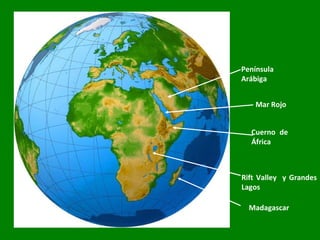

20. Península Arábiga Mar Rojo Cuerno de África Rift Valley y Grandes Lagos Madagascar

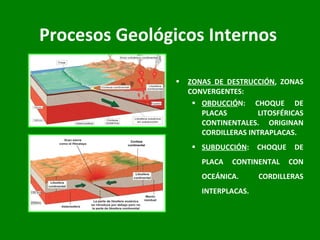

21. Procesos Geológicos Internos ZONAS DE DESTRUCCIÓN , ZONAS CONVERGENTES: OBDUCCIÓ N: CHOQUE DE PLACAS LITOSFÉRICAS CONTINENTALES. ORIGINAN CORDILLERAS INTRAPLACAS. SUBDUCCIÓN : CHOQUE DE PLACA CONTINENTAL CON OCEÁNICA. CORDILLERAS INTERPLACAS.

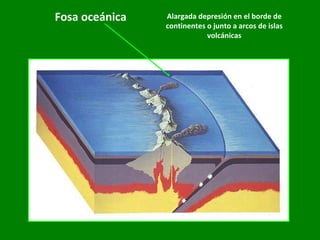

22. Fosa oceánica Alargada depresión en el borde de continentes o junto a arcos de islas volcánicas

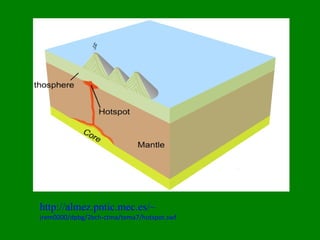

23. http://almez.pntic.mec.es/~ jrem0000/dpbg/2bch-ctma/tema7/hotspot.swf

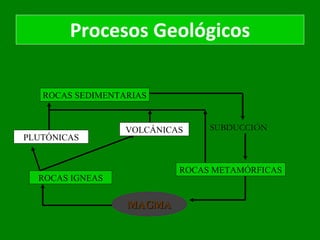

24. Procesos Geológicos ROCAS SEDIMENTARIAS SUBDUCCIÓN ROCAS METAMÓRFICAS MAGMA ROCAS IGNEAS PLUTÓNICAS VOLCÁNICAS

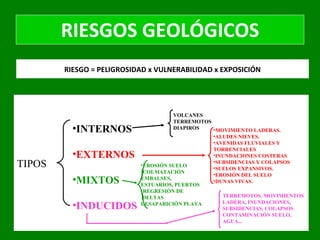

25. RIESGOS GEOLÓGICOS RIESGO = PELIGROSIDAD x VULNERABILIDAD x EXPOSICIÓN TIPOS INTERNOS EXTERNOS MIXTOS INDUCIDOS VOLCANES TERREMOTOS DIAPIROS MOVIMIENTO LADERAS. ALUDES NIEVES. AVENIDAS FLUVIALES Y TORRENCIALES INUNDACIONES COSTERAS SUBSIDENCIAS Y COLAPSOS SUELOS EXPANSIVOS. EROSIÓN DEL SUELO DUNAS VIVAS. EROSIÓN SUELO COLMATACIÓN EMBALSES, ESTUARIOS, PUERTOS REGRESIÓN DE DELTAS DESAPARICIÓN PLAYA TERREMOTOS, MOVIMIENTOS LADERA, INUNDACIONES, SUBSIDENCIAS, COLAPSOS CONTAMINACIÓN SUELO, AGUA...

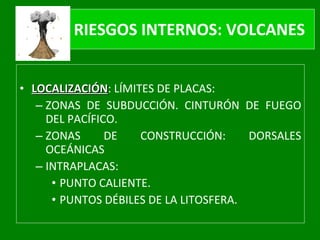

26. RIESGOS INTERNOS: VOLCANES LOCALIZACIÓN : LÍMITES DE PLACAS: ZONAS DE SUBDUCCIÓN. CINTURÓN DE FUEGO DEL PACÍFICO. ZONAS DE CONSTRUCCIÓN: DORSALES OCEÁNICAS INTRAPLACAS: PUNTO CALIENTE. PUNTOS DÉBILES DE LA LITOSFERA.

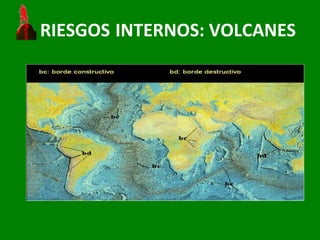

27. RIESGOS INTERNOS: VOLCANES

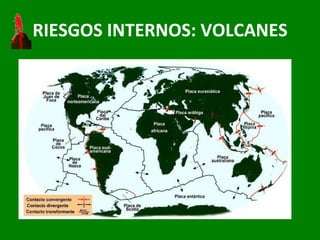

28. RIESGOS INTERNOS: VOLCANES

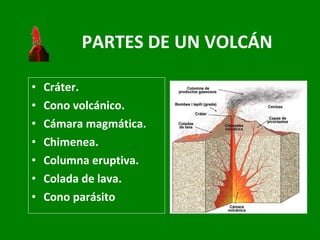

29. PARTES DE UN VOLCÁN Cráter. Cono volcánico. Cámara magmática. Chimenea. Columna eruptiva. Colada de lava. Cono parásito

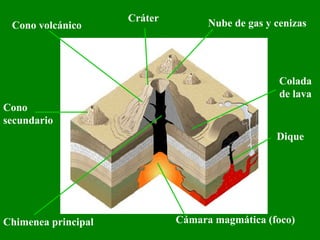

30. Cono volcánico Cráter Cámara magmática (foco) Chimenea principal Dique Nube de gas y cenizas Cono secundario Colada de lava

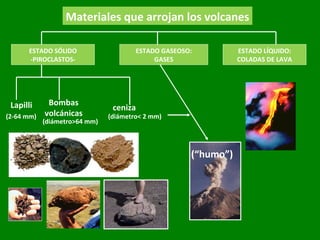

31. Bombas volcánicas Lapilli Materiales que arrojan los volcanes ceniza (“humo”) ESTADO SÓLIDO -PIROCLASTOS- ESTADO GASEOSO: GASES ESTADO LÍQUIDO: COLADAS DE LAVA (2-64 mm) (diámetro< 2 mm) (diámetro>64 mm)

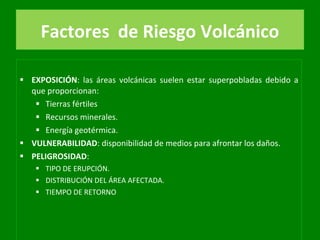

32. Factores de Riesgo Volcánico EXPOSICIÓN : las áreas volcánicas suelen estar superpobladas debido a que proporcionan: Tierras fértiles Recursos minerales. Energía geotérmica. VULNERABILIDAD : disponibilidad de medios para afrontar los daños. PELIGROSIDAD : TIPO DE ERUPCIÓN. DISTRIBUCIÓN DEL ÁREA AFECTADA. TIEMPO DE RETORNO

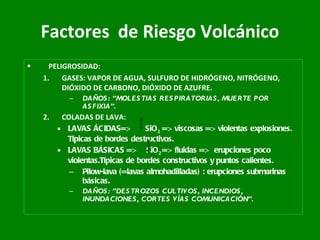

33. Factores de Riesgo Volcánico PELIGROSIDAD: GASES: VAPOR DE AGUA, SULFURO DE HIDRÓGENO, NITRÓGENO, DIÓXIDO DE CARBONO, DIÓXIDO DE AZUFRE. DAÑOS: ”MOLESTIAS RESPIRATORIAS, MUERTE POR ASFIXIA”. COLADAS DE LAVA: LAVAS ÁCIDAS=> SiO 2 => viscosas => violentas explosiones. Típicas de bordes destructivos. LAVAS BÁSICAS => SiO 2 => fluidas => erupciones poco violentas.Típicas de bordes constructivos y puntos calientes. Pilow-lava (=lavas almohadilladas) : erupciones submarinas básicas. DAÑOS: ”DESTROZOS CULTIVOS, INCENDIOS, INUNDACIONES, CORTES VÍAS COMUNICACIÓN”.

34. Gases

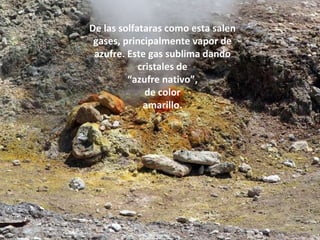

35. De las solfataras como esta salen gases, principalmente vapor de azufre. Este gas sublima dando cristales de “ azufre nativo”, de color amarillo.

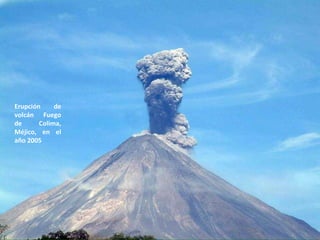

36. Erupción de volcán Fuego de Colima, Méjico, en el año 2005

37. El Etna (Sicilia)

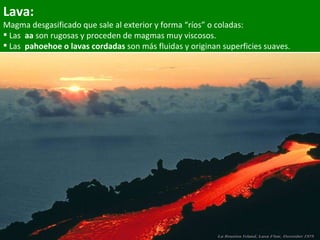

38. Lava: Magma desgasificado que sale al exterior y forma “ríos” o coladas: Las aa son rugosas y proceden de magmas muy viscosos. Las pahoehoe o lavas cordadas son más fluidas y originan superficies suaves.

39. Lava tipo aa Lavas cordadas o pahoehoe de un volcán hawaiano

40. Lavas cordadas : reciben este nombre porque parecen cuerdas

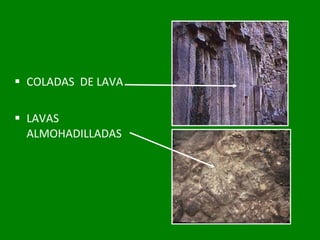

41. COLADAS DE LAVA LAVAS ALMOHADILLADAS

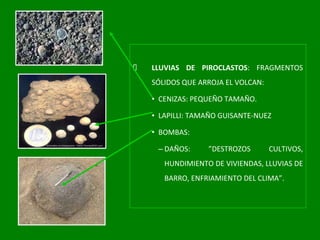

42. LLUVIAS DE PIROCLASTOS : FRAGMENTOS SÓLIDOS QUE ARROJA EL VOLCAN: CENIZAS: PEQUEÑO TAMAÑO. LAPILLI: TAMAÑO GUISANTE-NUEZ BOMBAS: DAÑOS: ”DESTROZOS CULTIVOS, HUNDIMIENTO DE VIVIENDAS, LLUVIAS DE BARRO, ENFRIAMIENTO DEL CLIMA”.

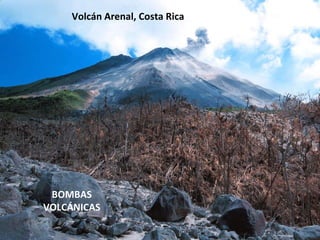

43. Volcán Arenal, Costa Rica BOMBAS VOLCÁNICAS

44. EXPLOSIONES : DEPENDEN DE LA VISCOSIDAD DE LA LAVA O DE LA ENTRADA DE AGUA EN LA CÁMARA MAGMÁTICA QUE PRODUCE AUMENTO DE LA PRESIÓN DEL INTERIOR Y ERUPCIONES FREATO-MAGMÁTICA. DAÑOS: ”INUNDACIONES POR TAPONAMIENTO, FORMACIÓN NUBES ARDIENTESO CALDERAS VOLCÁNICAS”.

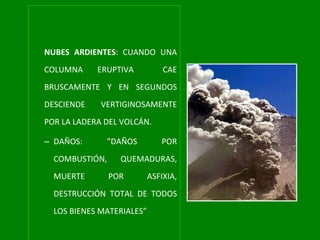

45. NUBES ARDIENTES : CUANDO UNA COLUMNA ERUPTIVA CAE BRUSCAMENTE Y EN SEGUNDOS DESCIENDE VERTIGINOSAMENTE POR LA LADERA DEL VOLCÁN. DAÑOS: ”DAÑOS POR COMBUSTIÓN, QUEMADURAS, MUERTE POR ASFIXIA, DESTRUCCIÓN TOTAL DE TODOS LOS BIENES MATERIALES”

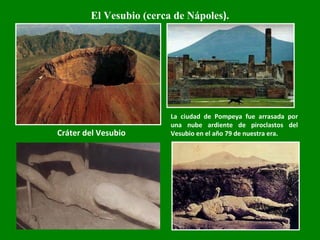

46. El Vesubio (cerca de Nápoles ). Cráter del Vesubio La ciudad de Pompeya fue arrasada por una nube ardiente de piroclastos del Vesubio en el año 79 de nuestra era.

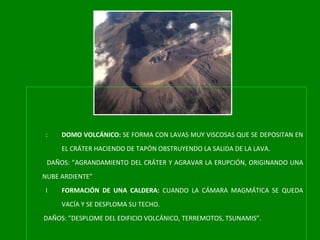

47. DOMO VOLCÁNICO: SE FORMA CON LAVAS MUY VISCOSAS QUE SE DEPOSITAN EN EL CRÁTER HACIENDO DE TAPÓN OBSTRUYENDO LA SALIDA DE LA LAVA. DAÑOS: ”AGRANDAMIENTO DEL CRÁTER Y AGRAVAR LA ERUPCIÓN, ORIGINANDO UNA NUBE ARDIENTE” FORMACIÓN DE UNA CALDERA: CUANDO LA CÁMARA MAGMÁTICA SE QUEDA VACÍA Y SE DESPLOMA SU TECHO. DAÑOS: ”DESPLOME DEL EDIFICIO VOLCÁNICO, TERREMOTOS, TSUNAMIS”.

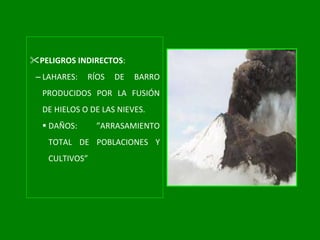

48. PELIGROS INDIRECTOS : LAHARES: RÍOS DE BARRO PRODUCIDOS POR LA FUSIÓN DE HIELOS O DE LAS NIEVES. DAÑOS: ”ARRASAMIENTO TOTAL DE POBLACIONES Y CULTIVOS”

49. TSUNAMIS: OLAS GIGANTESCAS PRODUCIDAS POR UN TERREMOTO SUBMARINO, ORIGINADO POR EL HUNDIMIENTO DE UN EDIFICIO VOLCÁNICO O POR EL DESLIZAMIENTO LATERAL DE UNA GRANCANTIDAD DE MATERIALES DEL CONO VOLCÁNICO.. DAÑOS: ”INUNDACIÓN DE LAS COSTAS”.

50. MOVIMIENTOS DE LADERAS: DESPRENDIMIENTOS O DESLIZAMIENTOS QUE PUEDEN AFECTAR A PUEBLOS Y CULTIVOS. DAÑOS:”INUNDACIONES POR TAPONAMIENTO DE VALLES O CAUSAR LA DESTRUCCIÓN DE LOS BIENES MATERIALES”.

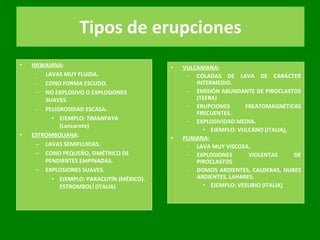

51. Tipos de erupciones HAWAIANA : LAVAS MUY FLUIDA. CONO FORMA ESCUDO. NO EXPLOSIVO O EXPLOSIONES SUAVES. PELIGROSIDAD ESCASA. EJEMPLO: TIMANFAYA (Lanzarote) ESTROMBOLIANA : LAVAS SEMIFLUIDAS. CONO PEQUEÑO, SIMÉTRICO DE PENDIENTES EMPINADAS. EXPLOSIONES SUAVES. EJEMPLO: PARACUTÍN (MÉXICO). ESTROMBOLÍ (ITALIA) VULCANIANA: COLADAS DE LAVA DE CARÁCTER INTERMEDIO. EMISIÓN ABUNDANTE DE PIROCLASTOS (TEFRA) ERUPCIONES FREATOMAGNÉTICAS FRECUENTES. EXPLOSIVIDAD MEDIA. EJEMPLO: VULCANO (ITALIA ). PLINIANA: LAVA MUY VISCOSA. EXPLOSIONES VIOLENTAS DE PIROCLASTOS DOMOS ARDIENTES, CALDERAS, NUBES ARDIENTES, LAHARES. EJEMPLO: VESUBIO (ITALIA )

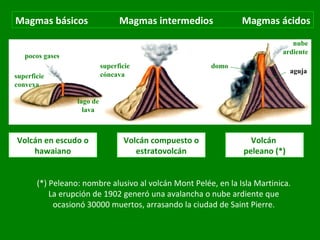

52. Volcán en escudo o hawaiano Volcán peleano (*) Volcán compuesto o estratovolcán pocos gases superficie convexa lago de lava superficie cóncava aguja domo nube ardiente Magmas básicos Magmas intermedios Magmas ácidos (*) Peleano: nombre alusivo al volcán Mont Pelée, en la Isla Martinica. La erupción de 1902 generó una avalancha o nube ardiente que ocasionó 30000 muertos, arrasando la ciudad de Saint Pierre.

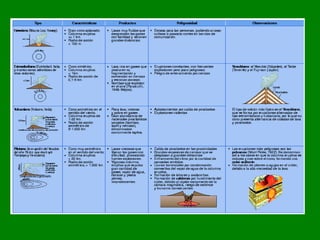

55. La lava “básica” o pobre en sílice es muy fluida y puede llegar muy lejos. Los gases escapan fácilmente. Da lugar a rocas con minerales densos y oscuros, ricos en hierro y magnesio (olivino, piroxenos…) como el basalto, la roca volcánica más abundante. Volcán hawaiano

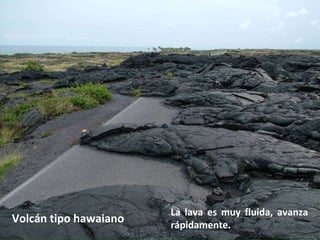

56. Volcán tipo hawaiano La lava es muy fluida, avanza rápidamente.

57. Origen de una cueva: el exterior se enfría antes y solidifica. Si el material fundido fluye hacia otro lugar, quedará un hueco. Volcán tipo hawaiano

58. Estas cuevas volcánicas (no tienen estalactitas ni estalagmitas)

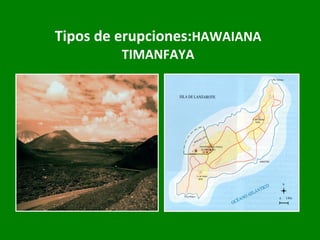

61. Tipos de erupciones: HAWAIANA TIMANFAYA

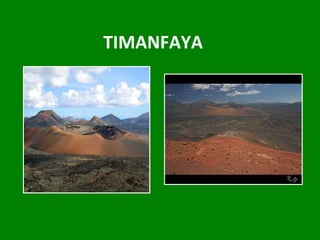

62. TIMANFAYA

64. Tipos de erupciones : ESTROMBOLIANA HEIMAEY (ISLANDIA ) 1973 ESTROMBOLI (ITALIA) TENEGUÍA (ISLA DE LA PALMA)1971

65. ETNA-SICILIA Fotografía satelital de la NASA, donde puede apreciarse el volcán Etna nevado en la isla de Sicilia

68. PARACUTÍN- PARICUTÍN-MÉXICO empezó a crecer a gran velocidad para pasar a estromboliano y terminar como hawaiiano

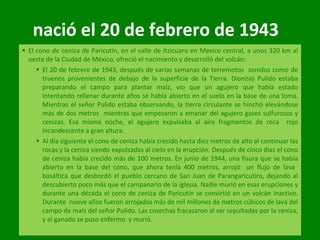

69. nació el 20 de febrero de 1943 El cono de ceniza de Paricutín, en el valle de Itzicuaro en Mexico central, a unos 320 km al oeste de la Ciudad de México, ofreció el nacimiento y desarrolló del volcán: El 20 de febrero de 1943, después de varias semanas de terremotos sonidos como de truenos provenientes de debajo de la superficie de la Tierra. Dionisio Pulido estaba preparando el campo para plantar maíz, vio que un agujero que había estado intentando rellenar durante años se había abierto en el suelo en la base de una loma. Mientras el señor Pulido estaba observando, la tierra circulante se hinchó elevándose más de dos metros mientras que empezaron a emanar del agujero gases sulfurosos y cenizas. Esa misma noche, el agujero expulsaba al aire fragmentos de roca rojo incandescente a gran altura. Al día siguiente el cono de ceniza había crecido hasta diez metros de alto al continuar las rocas y la ceniza siendo expulsadas al cielo en la erupción. Después de cinco días el cono de ceniza había crecido más de 100 metros. En junio de 1944, una fisura que se había abierto en la base del cono, que ahora tenía 400 metros, arrojó un flujo de lava basáltica que desbordó el pueblo cercano de San Juan de Parangaricutiro, dejando al descubierto poco más que el campanario de la iglesia. Nadie murió en esas erupciones y durante una década el cono de ceniza de Paricutín se convirtió en un volcán inactivo. Durante nueve años fueron arrojados más de mil millones de metros cúbicos de lava del campo de maíz del señor Pulido. Las cosechas fracasaron al ser sepultadas por la ceniza, y el ganado se puso enfermo y murió.

70. Tipos de erupciones: VULCANIANA

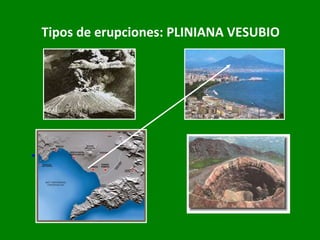

71. Tipos de erupciones: PLINIANA VESUBIO

72. PLINIANA VESUBIO-POMPEYA

73. Tipos de erupciones: PLINIANA SAINT HELENS (EEUU) . 1980 KRAKATOA (INDONESIA). 1883 PINATUBO (FILIPINAS). 1991

74. Erupción del volcán St. Helens (EEUU) en el año 1980

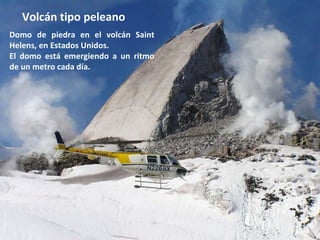

75. Domo de piedra en el volcán Saint Helens, en Estados Unidos. El domo está emergiendo a un ritmo de un metro cada día. Volcán tipo peleano

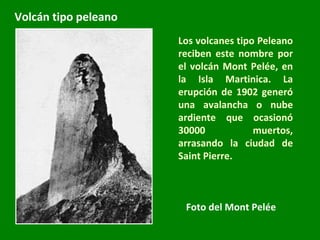

76. Los volcanes tipo Peleano reciben este nombre por el volcán Mont Pelée, en la Isla Martinica. La erupción de 1902 generó una avalancha o nube ardiente que ocasionó 30000 muertos, arrasando la ciudad de Saint Pierre. Foto del Mont Pelée Volcán tipo peleano

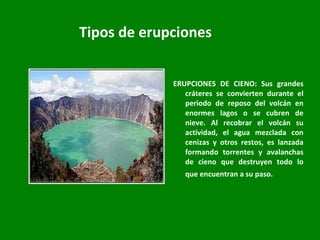

77. Tipos de erupciones ERUPCIONES DE CIENO: Sus grandes cráteres se convierten durante el periodo de reposo del volcán en enormes lagos o se cubren de nieve. Al recobrar el volcán su actividad, el agua mezclada con cenizas y otros restos, es lanzada formando torrentes y avalanchas de cieno que destruyen todo lo que encuentran a su paso.

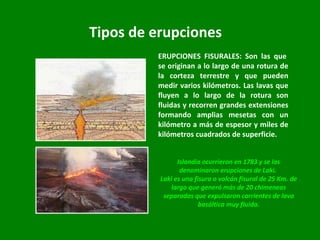

78. Tipos de erupciones ERUPCIONES FISURALES: Son las que se originan a lo largo de una rotura de la corteza terrestre y que pueden medir varios kilómetros. Las lavas que fluyen a lo largo de la rotura son fluidas y recorren grandes extensiones formando amplias mesetas con un kilómetro a más de espesor y miles de kilómetros cuadrados de superficie. Islandia ocurrieron en 1783 y se las denominaron erupciones de Laki. Laki es una fisura o volcán fisural de 25 Km. de largo que generó más de 20 chimeneas separadas que expulsaron corrientes de lava basáltica muy fluida.

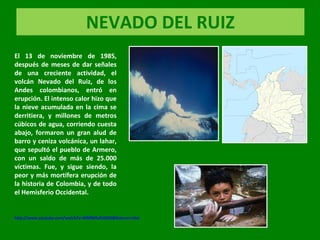

79. NEVADO DEL RUIZ El 13 de noviembre de 1985, después de meses de dar señales de una creciente actividad, el volcán Nevado del Ruiz, de los Andes colombianos, entró en erupción. El intenso calor hizo que la nieve acumulada en la cima se derritiera, y millones de metros cúbicos de agua, corriendo cuesta abajo, formaron un gran alud de barro y ceniza volcánica, un lahar, que sepultó el pueblo de Armero, con un saldo de más de 25.000 víctimas. Fue, y sigue siendo, la peor y más mortífera erupción de la historia de Colombia, y de todo el Hemisferio Occidental. http://www.youtube.com/watch?v=WMlM5xfU5OQ&feature=related

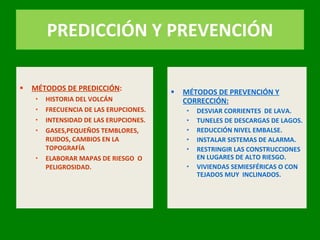

80. PREDICCIÓN Y PREVENCIÓN MÉTODOS DE PREDICCIÓN : HISTORIA DEL VOLCÁN FRECUENCIA DE LAS ERUPCIONES. INTENSIDAD DE LAS ERUPCIONES. GASES,PEQUEÑOS TEMBLORES, RUIDOS, CAMBIOS EN LA TOPOGRAFÍA ELABORAR MAPAS DE RIESGO O PELIGROSIDAD. MÉTODOS DE PREVENCIÓN Y CORRECCIÓN: DESVIAR CORRIENTES DE LAVA. TUNELES DE DESCARGAS DE LAGOS. REDUCCIÓN NIVEL EMBALSE. INSTALAR SISTEMAS DE ALARMA. RESTRINGIR LAS CONSTRUCCIONES EN LUGARES DE ALTO RIESGO. VIVIENDAS SEMIESFÉRICAS O CON TEJADOS MUY INCLINADOS.

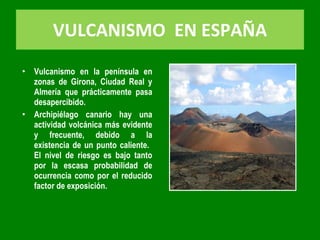

81. VULCANISMO EN ESPAÑA Vulcanismo en la península en zonas de Girona, Ciudad Real y Almería que prácticamente pasa desapercibido. Archipiélago canario hay una actividad volcánica más evidente y frecuente, debido a la existencia de un punto caliente. El nivel de riesgo es bajo tanto por la escasa probabilidad de ocurrencia como por el reducido factor de exposición.

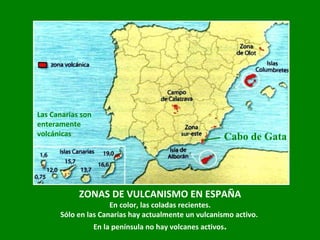

82. ZONAS DE VULCANISMO EN ESPAÑA En color, las coladas recientes. Sólo en las Canarias hay actualmente un vulcanismo activo. En la península no hay volcanes activos . Las Canarias son enteramente volcánicas Cabo de Gata

83. Parece ser que el origen del vulcanismo canario reside en la existencia de una importante fractura en el Atlas, en dirección este-oeste, que se continúa hasta el archipiélago. En épocas de distensión, estas fracturas se abren permitiendo la salida del magma. Dorsal Atlántica Islas Canarias Las canarias no se han originado por un vulcanismo asociado a la Dorsal Atlántica

84. Islas Canarias: Tenerife El Teide es el pico español más alto. Es un gran cono volcánico.

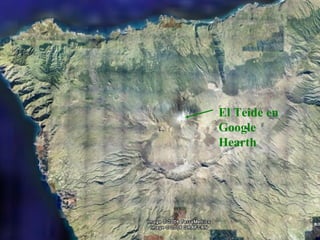

85. El Teide en Google Hearth

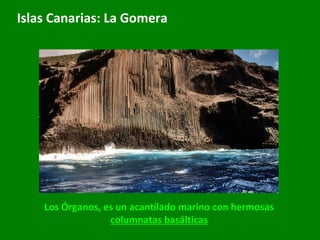

88. Islas Canarias: La Gomera Los Órganos, es un acantilado marino con hermosas columnatas basálticas

89. Islas Canarias: Lanzarote

90. Cabo de Gata (Almería) El vulcanismo de esta zona es antiguo (5 a 10 millones de años) y parece estar ligado a la subducción de un fragmento de la litosfera bajo el sudeste peninsular en el proceso de acercamiento entre África y Europa.

91. Cabo de Gata (Almería) Acantilado marino de rocas volcánicas

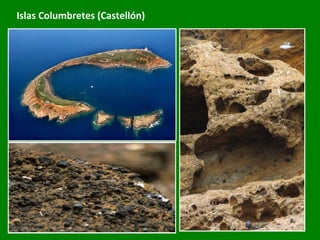

92. Islas Columbretes (Castellón)

93. Volcán Montsacopa: Este volcán perfectamente formado con un cono y un cráter circular en su cima tuvo una erupción esencialmente explosiva de tipo estromboliano que construyó todo el cono volcánico. las rocas volcánicas de la Garrotxa son las últimas que aparecieron en Cataluña, por lo tanto estamos pisando las rocas más jóvenes de Cataluña y en determinadas zonas son muy frágiles a la erosión. Parque Natural de la Zona Volcánica de la Garrotxa

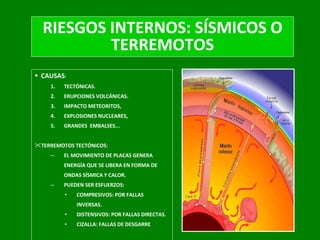

94. CAUSAS : TECTÓNICAS. ERUPCIONES VOLCÁNICAS. IMPACTO METEORITOS, EXPLOSIONES NUCLEARES, GRANDES EMBALSES... TERREMOTOS TECTÓNICOS : EL MOVIMIENTO DE PLACAS GENERA ENERGÍA QUE SE LIBERA EN FORMA DE ONDAS SÍSMICA Y CALOR. PUEDEN SER ESFUERZOS: COMPRESIVOS: POR FALLAS INVERSAS. DISTENSIVOS: POR FALLAS DIRECTAS. CIZALLA: FALLAS DE DESGARRE RIESGOS INTERNOS: SÍSMICOS O TERREMOTOS

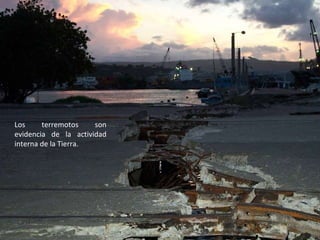

95. Los terremotos son evidencia de la actividad interna de la Tierra.

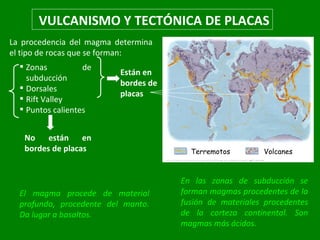

96. VULCANISMO Y TECTÓNICA DE PLACAS Zonas de subducción Dorsales Rift Valley Puntos calientes Están en bordes de placas No están en bordes de placas El magma procede de material profundo, procedente del manto. Da lugar a basaltos. En las zonas de subducción se forman magmas procedentes de la fusión de materiales procedentes de la corteza continental. Son magmas más ácidos. La procedencia del magma determina el tipo de rocas que se forman: Terremotos Volcanes

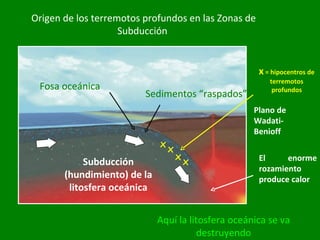

97. Fosa oceánica Origen de los terremotos profundos en las Zonas de Subducción Aquí la litosfera oceánica se va destruyendo El enorme rozamiento produce calor Subducción (hundimiento) de la litosfera oceánica Sedimentos “raspados” Plano de Wadati-Benioff x x x x x = hipocentros de terremotos profundos

98. bloques en reposo deformación por acumulación de esfuerz os ruptura posición final “ Rebote elástico” de dos bloques de la corteza terrestre

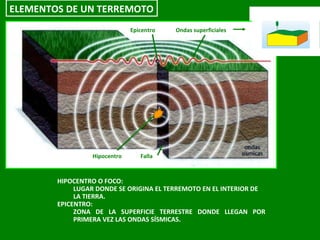

99. Epicentro Hipocentro Falla Ondas superficiales HIPOCENTRO O FOCO: LUGAR DONDE SE ORIGINA EL TERREMOTO EN EL INTERIOR DE LA TIERRA. EPICENTRO: ZONA DE LA SUPERFICIE TERRESTRE DONDE LLEGAN POR PRIMERA VEZ LAS ONDAS SÍSMICAS. ELEMENTOS DE UN TERREMOTO

100. ONDAS SÍSMICAS: PROFUNDAS: ONDAS P, PRIMARIAS: SON LAS MÁS RÁPIDAS EN PROPAGARSE. EFECTO MUELLE. ONDAS S, SECUNDARIA: SON MÁS LENTAS. SÓLO SE PROPAGAN EN MEDIO SÓLIDO. SUPERFICIALES: SE PRODUCEN COMO CONSECUENCIA DE LA INTERACCIÓN DE LAS PROFUNDAS CON LA SUPERFICIE DE LA TIERRA. SON LAS QUE CAUSAN LA MAYOR PARTE DE LOS DESTROZOS: ONDAS L (LOVE). ONDAS R (RAYLEIGH)

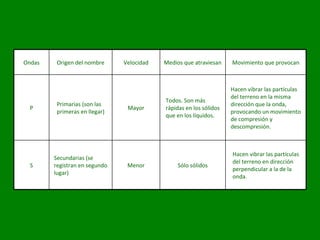

101. Ondas Origen del nombre Velocidad Medios que atraviesan Movimiento que provocan P Primarias (son las primeras en llegar) Mayor Todos. Son más rápidas en los sólidos que en los líquidos. Hacen vibrar las partículas del terreno en la misma dirección que la onda, provocando un movimiento de compresión y descompresión. S Secundarias (se registran en segundo lugar) Menor Sólo sólidos Hacen vibrar las partículas del terreno en dirección perpendicular a la de la onda.

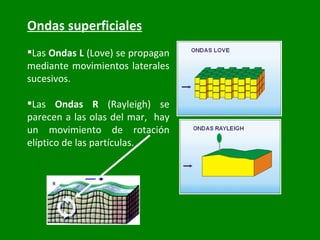

102. Ondas superficiales Las Ondas L (Love) se propagan mediante movimientos laterales sucesivos. Las Ondas R (Rayleigh) se parecen a las olas del mar, hay un movimiento de rotación elíptico de las partículas.

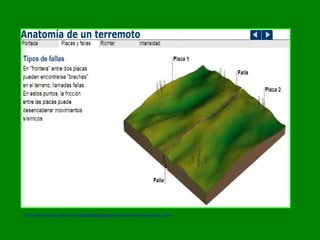

103. http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/terremotos_1.swf

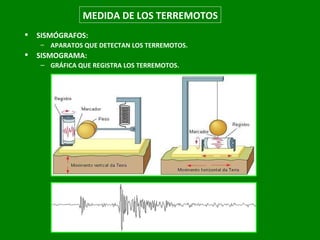

104. SISMÓGRAFOS: APARATOS QUE DETECTAN LOS TERREMOTOS. SISMOGRAMA: GRÁFICA QUE REGISTRA LOS TERREMOTOS. MEDIDA DE LOS TERREMOTOS

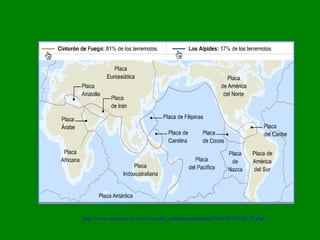

105. http://www.consumer.es/web/es/medio_ambiente/naturaleza/2004/10/29/140171.php

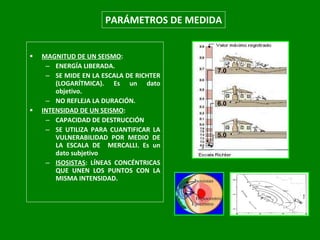

106. PARÁMETROS DE MEDIDA MAGNITUD DE UN SEISMO : ENERGÍA LIBERADA. SE MIDE EN LA ESCALA DE RICHTER (LOGARÍTMICA). Es un dato objetivo. NO REFLEJA LA DURACIÓN. INTENSIDAD DE UN SEISMO : CAPACIDAD DE DESTRUCCIÓN SE UTILIZA PARA CUANTIFICAR LA VULNERABILIDAD POR MEDIO DE LA ESCALA DE MERCALLI. Es un dato subjetivo ISOSISTAS : LÍNEAS CONCÉNTRICAS QUE UNEN LOS PUNTOS CON LA MISMA INTENSIDAD.

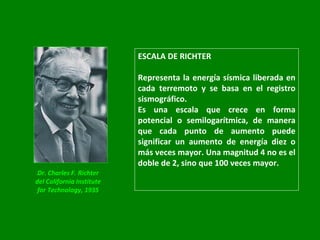

107. ESCALA DE RICHTER Representa la energía sísmica liberada en cada terremoto y se basa en el registro sismográfico. Es una escala que crece en forma potencial o semilogarítmica, de manera que cada punto de aumento puede significar un aumento de energía diez o más veces mayor. Una magnitud 4 no es el doble de 2, sino que 100 veces mayor. Dr. Charles F. Richter del California Institute for Technology, 1935

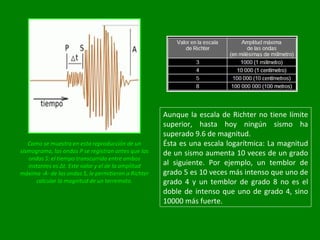

108. Como se muestra en esta reproducción de un sismograma, las ondas P se registran antes que las ondas S: el tiempo transcurrido entre ambos instantes es Δt. Este valor y el de la amplitud máxima -A- de las ondas S, le permitieron a Richter calcular la magnitud de un terremoto. Aunque la escala de Richter no tiene límite superior, hasta hoy ningún sismo ha superado 9.6 de magnitud. Ésta es una escala logarítmica: La magnitud de un sismo aumenta 10 veces de un grado al siguiente. Por ejemplo, un temblor de grado 5 es 10 veces más intenso que uno de grado 4 y un temblor de grado 8 no es el doble de intenso que uno de grado 4, sino 10000 más fuerte.

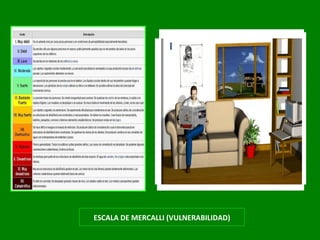

109. ESCALA DE MERCALLI (VULNERABILIDAD)

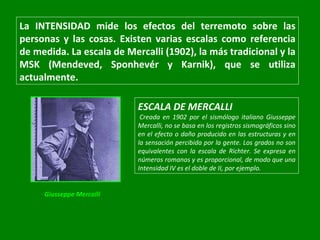

110. La INTENSIDAD mide los efectos del terremoto sobre las personas y las cosas. Existen varias escalas como referencia de medida. La escala de Mercalli (1902), la más tradicional y la MSK (Mendeved, Sponhevér y Karnik), que se utiliza actualmente. ESCALA DE MERCALLI Creada en 1902 por el sismólogo italiano Giusseppe Mercalli, no se basa en los registros sismográficos sino en el efecto o daño producido en las estructuras y en la sensación percibida por la gente. Los grados no son equivalentes con la escala de Richter. Se expresa en números romanos y es proporcional, de modo que una Intensidad IV es el doble de II, por ejemplo. Giusseppe Mercalli

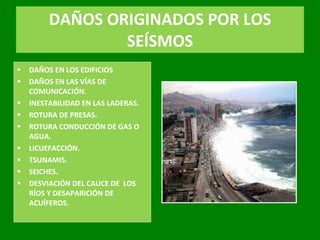

111. DAÑOS ORIGINADOS POR LOS SEÍSMOS DAÑOS EN LOS EDIFICIOS DAÑOS EN LAS VÍAS DE COMUNICACIÓN. INESTABILIDAD EN LAS LADERAS. ROTURA DE PRESAS. ROTURA CONDUCCIÓN DE GAS O AGUA. LICUEFACCIÓN. TSUNAMIS. SEICHES. DESVIACIÓN DEL CAUCE DE LOS RÍOS Y DESAPARICIÓN DE ACUÍFEROS.

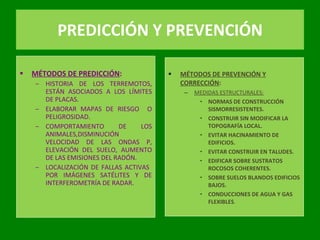

112. PREDICCIÓN Y PREVENCIÓN MÉTODOS DE PREDICCIÓN : HISTORIA DE LOS TERREMOTOS, ESTÁN ASOCIADOS A LOS LÍMITES DE PLACAS. ELABORAR MAPAS DE RIESGO O PELIGROSIDAD. COMPORTAMIENTO DE LOS ANIMALES,DISMINUCIÓN VELOCIDAD DE LAS ONDAS P, ELEVACIÓN DEL SUELO, AUMENTO DE LAS EMISIONES DEL RADÓN. LOCALIZACIÓN DE FALLAS ACTIVAS POR IMÁGENES SATÉLITES Y DE INTERFEROMETRÍA DE RADAR. MÉTODOS DE PREVENCIÓN Y CORRECCIÓN : MEDIDAS ESTRUCTURALES: NORMAS DE CONSTRUCCIÓN SISMORRESISTENTES. CONSTRUIR SIN MODIFICAR LA TOPOGRAFÍA LOCAL. EVITAR HACINAMIENTO DE EDIFICIOS. EVITAR CONSTRUIR EN TALUDES. EDIFICAR SOBRE SUSTRATOS ROCOSOS COHERENTES. SOBRE SUELOS BLANDOS EDIFICIOS BAJOS. CONDUCCIONES DE AGUA Y GAS FLEXIBLES .

113. Podemos prevenir catástrofes sísmicas: elaborando mapas de riesgo, construyendo edificios sismorresistentes (materiales más elásticos, que se mueven pero no se rompen), vigilando la construcción de embalses, centrales nucleares, etc. Mapa de riesgo sísmico LA PREVISIÓN SÍSMICA

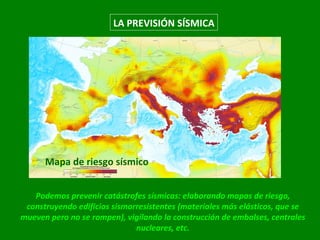

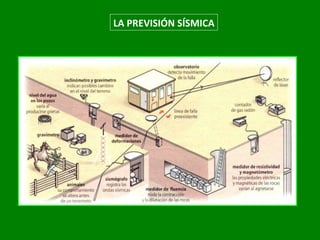

114. LA PREVISIÓN SÍSMICA

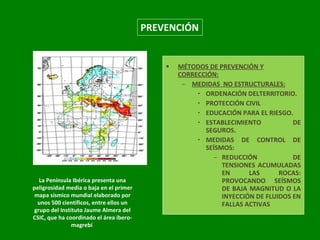

115. PREVENCIÓN MÉTODOS DE PREVENCIÓN Y CORRECCIÓN: MEDIDAS NO ESTRUCTURALES: ORDENACIÓN DELTERRITORIO. PROTECCIÓN CIVIL EDUCACIÓN PARA EL RIESGO. ESTABLECIMIENTO DE SEGUROS. MEDIDAS DE CONTROL DE SEÍSMOS: REDUCCIÓN DE TENSIONES ACUMULADAS EN LAS ROCAS: PROVOCANDO SEÍSMOS DE BAJA MAGNITUD O LA INYECCIÓN DE FLUIDOS EN FALLAS ACTIVAS La Península Ibérica presenta una peligrosidad media o baja en el primer mapa sísmico mundial elaborado por unos 500 científicos, entre ellos un grupo del Instituto Jaume Almera del CSIC, que ha coordinado el área ibero-magrebí

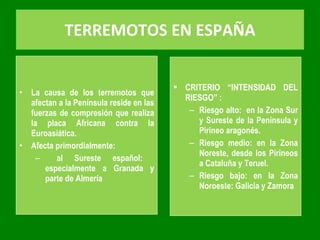

116. TERREMOTOS EN ESPAÑA La causa de los terremotos que afectan a la Península reside en las fuerzas de compresión que realiza la placa Africana contra la Euroasiática. Afecta primordialmente: al Sureste español: especialmente a Granada y parte de Almería CRITERIO “INTENSIDAD DEL RIESGO” : Riesgo alto: en la Zona Sur y Sureste de la Península y Pirineo aragonés. Riesgo medio: en la Zona Noreste, desde los Pirineos a Cataluña y Teruel. Riesgo bajo: en la Zona Noroeste: Galicia y Zamora

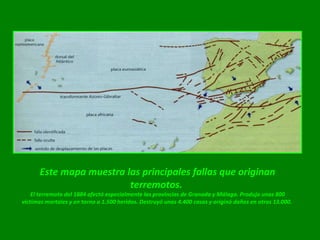

117. Este mapa muestra las principales fallas que originan terremotos. El terremoto del 1884 afectó especialmente las provincias de Granada y Málaga. Produjo unas 800 víctimas mortales y en torno a 1.500 heridos. Destruyó unas 4.400 casas y originó daños en otras 13.000.

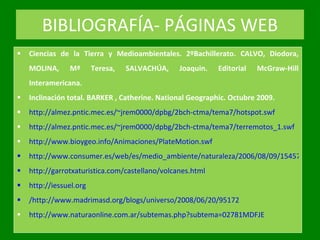

118. BIBLIOGRAFÍA- PÁGINAS WEB Ciencias de la Tierra y Medioambientales. 2ºBachillerato. CALVO, Diodora, MOLINA, Mª Teresa, SALVACHÚA, Joaquin. Editorial McGraw-Hill Interamericana. Inclinación total. BARKER , Catherine. National Geographic. Octubre 2009. http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/hotspot.swf http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/terremotos_1.swf http://www.bioygeo.info/Animaciones/PlateMotion.swf http://www.consumer.es/web/es/medio_ambiente/naturaleza/2006/08/09/154576.php http://garrotxaturistica.com/castellano/volcanes.html http://iessuel.org / http://www.madrimasd.org/blogs/universo/2008/06/20/95172 http://www.naturaonline.com.ar/subtemas.php?subtema=02781MDFJE
