El documento clasifica los riesgos en antrópicos, naturales e inducidos. Los riesgos naturales incluyen riesgos geológicos como terremotos, volcanes e inundaciones, así como riesgos biológicos, químicos y climatológicos. Los riesgos antrópicos son causados por actividades humanas y están divididos en culturales, químicos y tecnológicos. Los riesgos inducidos ocurren cuando la acción humana causa o aumenta un riesgo natural, como la desertización debido a la def

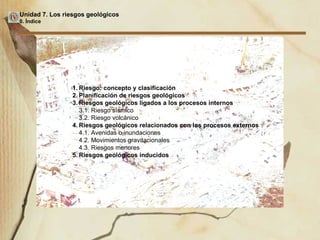

1. Unidad 7. Los riesgos geológicos 0. Índice 1. Riesgo: concepto y clasificación 2. Planificación de riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos 3.1. Riesgo sísmico 3.2. Riesgo volcánico 4. Riesgos geológicos relacionados con los procesos externos 4.1. Avenidas o inundaciones 4.2. Movimientos gravitacionales 4.3. Riesgos menores 5. Riesgos geológicos inducidos

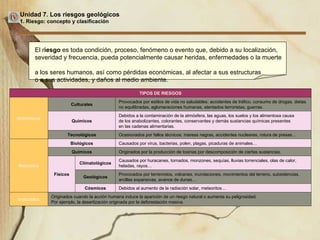

2. Unidad 7. Los riesgos geológicos 1. Riesgo: concepto y clasificación El r iesgo es toda condición, proceso, fenómeno o evento que, debido a su localización, severidad y frecuencia, pueda potencialmente causar heridas, enfermedades o la muerte a los seres humanos, así como pérdidas económicas, al afectar a sus estructuras o a sus actividades, y daños al medio ambiente. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva. TIPOS DE RIESGOS Antrópicos Culturales Provocados por estilos de vida no saludables: accidentes de tráfico, consumo de drogas, dietas no equilibradas, aglomeraciones humanas, atentados terroristas, guerras. Químicos Debidos a la contaminación de la atmósfera, las aguas, los suelos y los alimentosa causa de los anabolizantes, colorantes, conservantes y demás sustancias químicas presentes en las cadenas alimentarias. Tecnológicos Ocasionados por fallos técnicos: mareas negras, accidentes nucleares, rotura de presas… Naturales Biológicos Causados por virus, bacterias, polen, plagas, picaduras de animales… Químicos Originados por la producción de toxinas por descomposición de ciertas sustancias. Físicos Climatológicos Causados por huracanes, tornados, monzones, sequías, lluvias torrenciales, olas de calor, heladas, rayos… Geológicos Provocados por terremotos, volcanes, inundaciones, movimientos del terreno, subsidencias, arcillas expansivas, avance de dunas… Cósmicos Debidos al aumento de la radiación solar, meteoritos… Inducidos Originados cuando la acción humana induce la aparición de un riesgo natural o aumenta su peligrosidad. Por ejemplo, la desertización originada por la deforestación masiva.

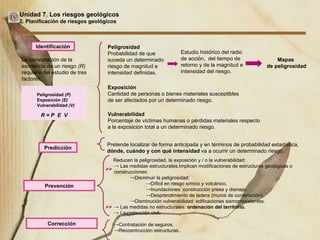

3. Unidad 7. Los riesgos geológicos 2. Planificación de riesgos geológicos La constatación de la existencia de un riesgo (R) requiere del estudio de tres factores: Predicción Prevención Peligrosidad Probabilidad de que suceda un determinado riesgo de magnitud e intensidad definidas. Estudio histórico del radio de acción, del tiempo de retorno y de la magnitud e intensidad del riesgo. Mapas de peligrosidad Exposición Cantidad de personas o bienes materiales susceptibles de ser afectados por un determinado riesgo. Vulnerabilidad Porcentaje de víctimas humanas o pérdidas materiales respecto a la exposición total a un determinado riesgo. Pretende localizar de forma anticipada y en términos de probabilidad estadística, dónde, cuándo y con qué intensidad va a ocurrir un determinado riesgo. Reducen la peligrosidad, la exposición y / o la vulnerabilidad: Las medidas estructurales.Implican modificaciones de estructuras geológicas o construcciones: Disminuir la peligrosidad: Díficil en riesgo símico y volcánico. Inundaciones: construcción presa y drenaje. Desprendimiento de ladera (muros de contencción). Disminución vulnerabilidad: edificaciones sismorresistentes. Las medidas no estructurales: ordenación del territorio. La protección civil. . Contratación de seguros, Recosntrucción estructuras.. Peligrosidad (P) Exposición (E) Vulnerabilidad (V) Identificación R = P E V Corrección

4. Riesgos geológicos internos Seismos. Erupciones volcánicas.

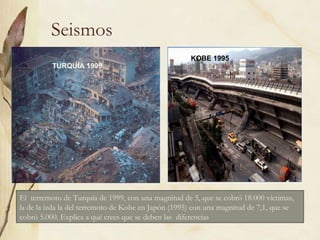

5. Seismos TURQUÍA 1999 KOBE 1995 El terremoto de Turquía de 1999, con una magnitud de 5, que se cobró 18.000 víctimas, la de la izda la del terremoto de Kobe en Japón (1995) con una magnitud de 7,1, que se cobró 5.000. Explica a qué crees que se deben las diferencias

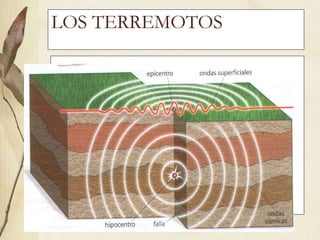

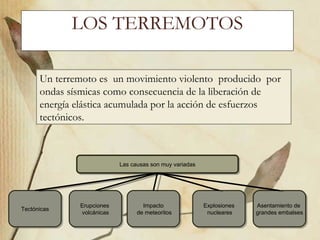

6. LOS TERREMOTOS Un terremoto es un movimiento violento producido por ondas sísmicas como consecuencia de la liberación de energía elástica acumulada por la acción de esfuerzos tectónicos. Las causas son muy variadas Tectónicas Erupciones volcánicas Impacto de meteoritos Explosiones nucleares Asentamiento de grandes embalses

7. LOS TERREMOTOS

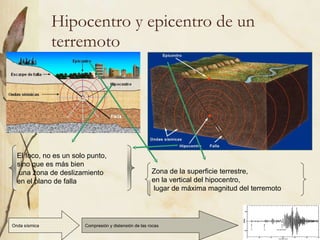

8. Hipocentro y epicentro de un terremoto El foco, no es un solo punto, sino que es más bien una zona de deslizamiento en el plano de falla Zona de la superficie terrestre, en la vertical del hipocentro, lugar de máxima magnitud del terremoto Onda sísmica Compresión y distensión de las rocas

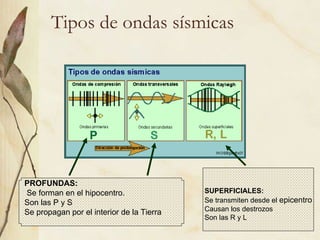

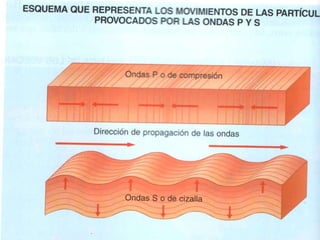

9. Tipos de ondas sísmicas PROFUNDAS: Se forman en el hipocentro. Son las P y S Se propagan por el interior de la Tierra SUPERFICIALES: Se transmiten desde el epicentro Causan los destrozos Son las R y L

10. Ondas P Son las que transmiten a mayor velocidad: 6-10 km/s Son las primeras en detectarse en los sismógrafos Las partículas de roca vibran en la misma dirección que la propagación de la onda Se trasmiten por todos los materiales

11. Ondas S Son las que transmiten a menor velocidad: 4-7 km/s Las partículas de roca vibran en una dirección perpendicular a la propagación de la onda Sólo se pueden transmitir en medios sólidos

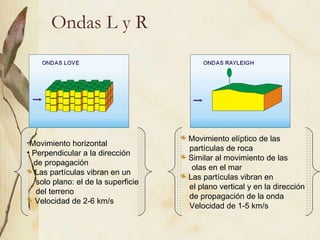

12. Ondas L y R Movimiento horizontal Perpendicular a la dirección de propagación Las partículas vibran en un solo plano: el de la superficie del terreno Velocidad de 2-6 km/s Movimiento elíptico de las partículas de roca Similar al movimiento de las olas en el mar Las partículas vibran en el plano vertical y en la dirección de propagación de la onda Velocidad de 1-5 km/s

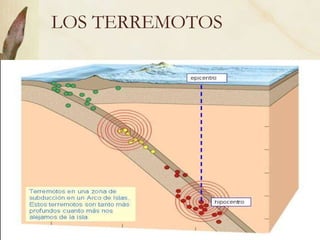

14. LOS TERREMOTOS

19. FACTORES QUE INTENSIFICAN LOS RIESGOS DE UN TERREMOTO . Magnitud e intensidad ( peligrosidad) Distancia al epicentro ( más distancia, menos peligrosidad) Profundidad de foco ( más profundo, más atenuado ) Naturaleza del terreno Los suelos sueltos son más peligrosos ( Se frenan las ondas Py S y aumentan las superficiales). Formaciones geológicas. ( las depresiones y sinclinales actúan como lupa). La densidad de la población El tipo de construciones.

21. El riesgo sísmico ha aumentado: Ha aumentado la exposición ( más de 100 ciudades de más de 2 millones de habitantes se sitúan en los límites de placa)

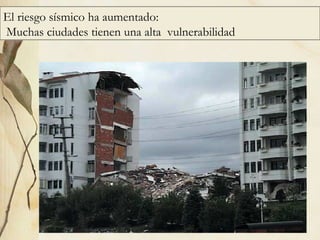

22. El riesgo sísmico ha aumentado: Muchas ciudades tienen una alta vulnerabilidad

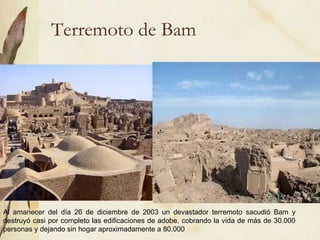

23. Terremoto de Bam Al amanecer del día 26 de diciembre de 2003 un devastador terremoto sacudió Bam y destruyó casi por completo las edificaciones de adobe, cobrando la vida de más de 30.000 personas y dejando sin hogar aproximadamente a 80.000

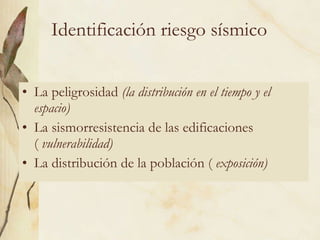

24. Identificación riesgo sísmico La peligrosidad (la distribución en el tiempo y el espacio) La sismorresistencia de las edificaciones ( vulnerabilidad) La distribución de la población ( exposición)

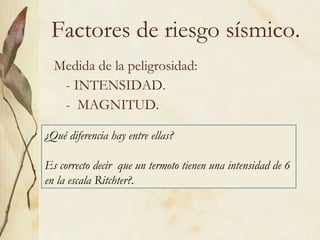

25. Factores de riesgo sísmico. Medida de la peligrosidad: - INTENSIDAD. - MAGNITUD. ¿Qué diferencia hay entre ellas? Es correcto decir que un termoto tienen una intensidad de 6 en la escala Ritchter?.

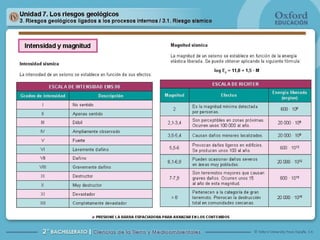

26. Intensidad Mide la capacidad de destrucción de un terremoto. Cuantifica los daños causados (medida de la vulnerabilidad) mediante la escala de Mercalli (12 grados).

27. Intensidad Mide la intensidad de un seísmo INTENSIDAD mide la gravedad de los daños de un terremoto. Depende de la vulnerabilidad y de la exposición. Depende: De la distancia al epicentro. De la naturaleza del terreno De la consistencia de las edificaciones.

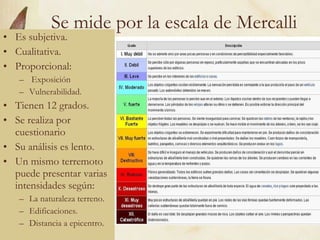

28. Se mide por la escala de Mercalli Es subjetiva. Cualitativa. Proporcional: Exposición Vulnerabilidad. Tienen 12 grados. Se realiza por cuestionario Su análisis es lento. Un mismo terremoto puede presentar varias intensidades según: La naturaleza terreno. Edificaciones. Distancia a epicentro.

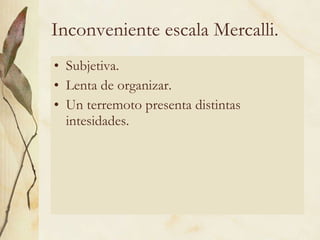

29. Inconveniente escala Mercalli. Subjetiva. Lenta de organizar. Un terremoto presenta distintas intesidades.

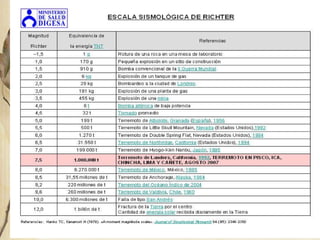

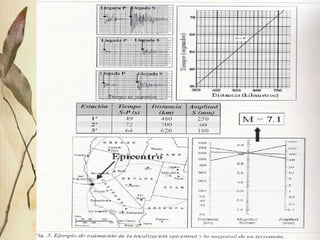

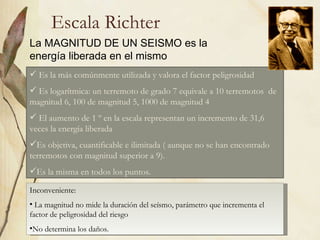

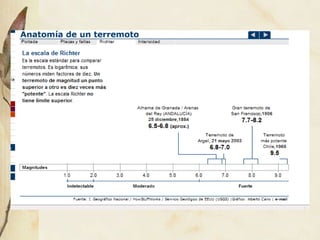

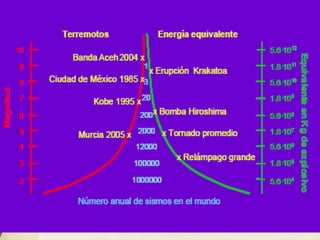

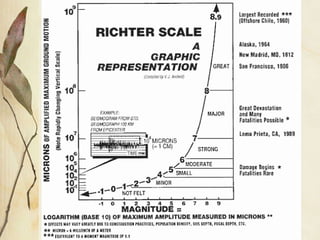

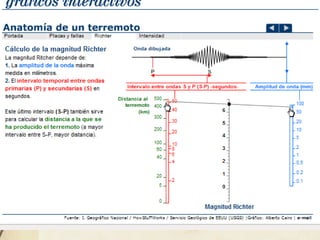

33. Escala Richter La MAGNITUD DE UN SEISMO es la energía liberada en el mismo Es la más comúnmente utilizada y valora el factor peligrosidad Es logarítmica: un terremoto de grado 7 equivale a 10 terremotos de magnitud 6, 100 de magnitud 5, 1000 de magnitud 4 El aumento de 1 º en la escala representan un incremento de 31,6 veces la energía liberada Es objetiva, cuantificable e ilimitada ( aunque no se han encontrado terremotos con magnitud superior a 9). Es la misma en todos los puntos. Inconveniente: La magnitud no mide la duración del seísmo, parámetro que incrementa el factor de peligrosidad del riesgo No determina los daños.

39. Riesgos o daños símicos. Vibración suelo y rotura superficies. Daños edificios. Deslizamientos de tierra. Maremotos. Seisches Licuefacción. Inundaciones. Desviación cauce ríos. Incendios. Epidemias.

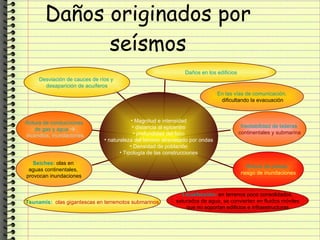

40. Daños originados por seísmos Desviación de cauces de ríos y desaparición de acuíferos Rotura de conducciones de gas y agua  incendios, inundaciones Seiches: olas en aguas continentales, provocan inundaciones Tsunamis: olas gigantescas en terremotos submarinos Licuefacción: en terrenos poco consolidados, saturados de agua, se convierten en fluidos móviles que no soportan edificios e infraestructuras Rotura de presas: riesgo de inundaciones Inestabilidad de laderas continentales y submarina En las vías de comunicación, dificultando la evacuación Daños en los edificios Magnitud e intensidad distancia al epicentro profundidad del foco naturaleza del terreno atravesado por ondas Densidad de población Tipología de las construcciones

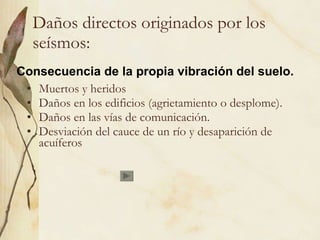

41. Daños directos originados por los seísmos: Muertos y heridos Daños en los edificios (agrietamiento o desplome). Daños en las vías de comunicación. Desviación del cauce de un río y desaparición de acuíferos Consecuencia de la propia vibración del suelo.

42. VIBRACIÓN DEL SUELO ROTURA DE SUPERFICIES .

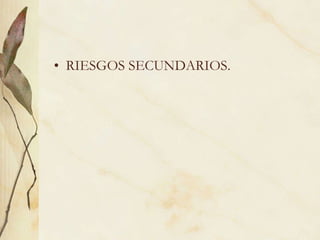

44. RIESGOS SECUNDARIOS.

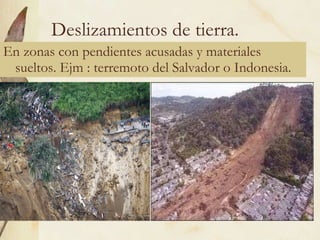

45. Deslizamientos de tierra. En zonas con pendientes acusadas y materiales sueltos. Ejm : terremoto del Salvador o Indonesia.

46. Deslizamientos de tierra o aludes.

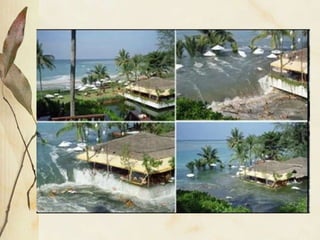

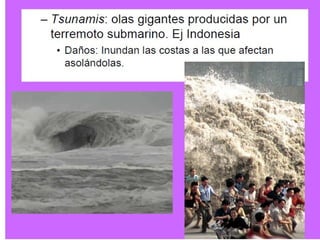

48. Maremotos o tsumanis

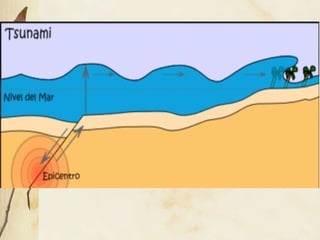

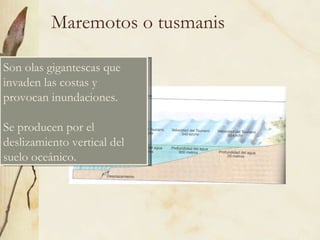

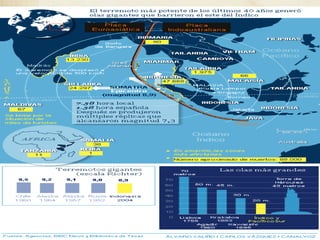

50. Maremotos o tusmanis Son olas gigantescas que invaden las costas y provocan inundaciones. Se producen por el deslizamiento vertical del suelo oceánico.

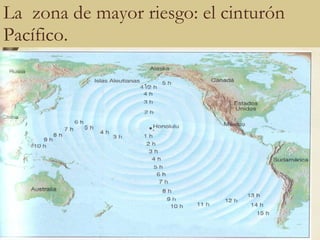

52. La zona de mayor riesgo: el cinturón Pacífico.

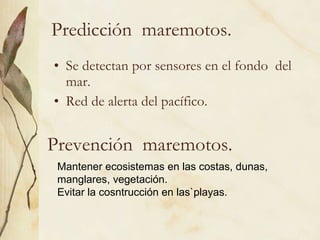

58. Predicción maremotos. Se detectan por sensores en el fondo del mar. Red de alerta del pacífico. Prevención maremotos. Mantener ecosistemas en las costas, dunas, manglares, vegetación. Evitar la cosntrucción en las`playas.

59. Licuefacción .

60. Licuefacción. Proceso por el que los terrenos blandos o saturados de tierra, pierden su consistencia, se hunden y provocan la inestabilidad de las construcciones.

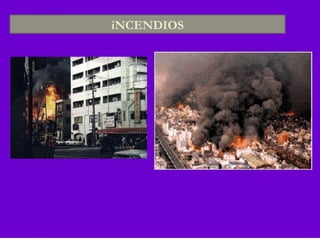

64. iNCENDIOS

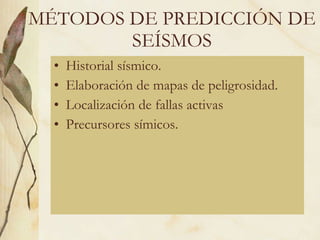

65. MÉTODOS DE PREDICCIÓN DE SEÍSMOS Historial sísmico. Elaboración de mapas de peligrosidad. Localización de fallas activas Precursores símicos.

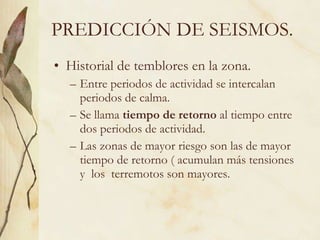

66. PREDICCIÓN DE SEISMOS. Historial de temblores en la zona. Entre periodos de actividad se intercalan periodos de calma. Se llama tiempo de retorno al tiempo entre dos periodos de actividad. Las zonas de mayor riesgo son las de mayor tiempo de retorno ( acumulan más tensiones y los terremotos son mayores.

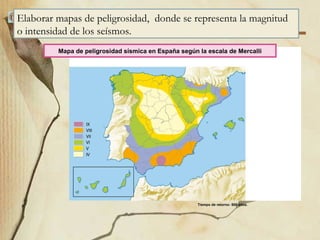

67. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.1. Riesgo sísmico Tiempo de retorno: 500 años. Mapa de peligrosidad sísmica en España según la escala de Mercalli Elaborar mapas de peligrosidad, donde se representa la magnitud o intensidad de los seísmos.

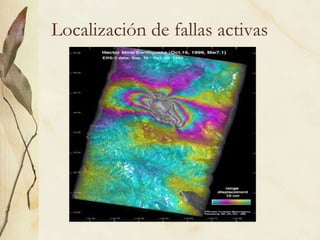

68. Localización de fallas activas

69. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.1. Riesgo sísmico PRECURSORES SÍSMICOS Elevaciones del terreno. Cambios en la conductividad eléctrica del terreno. Variaciones en el campo magnético local. Disminución de la relación v p / v s . Incremento (hasta el triple del valor inicial) de la cantidad de radón en el agua de pozos profundos. Aumento de la cantidad de microseísmos locales. Cambios en el comportamiento de algunos animales. Análisis de los precursores sísmicos: Son variaciones de parámetros geológicos- físicos y del terreno

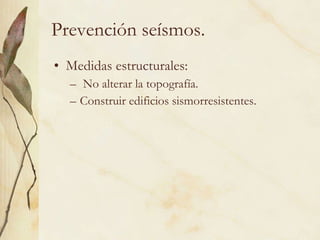

71. Prevención seísmos. Medidas estructurales: No alterar la topografía. Construir edificios sismorresistentes.

73. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.1. Riesgo sísmico Normas de construcción sismorresistentes Medidas preventivas antisísmicas Construcción sismorresistente. Construir con hormigón, acero y madera Cimentación sobre sustrato rocoso. Los cimientos con capas alternas de acero y caucho. Separar unos edificios unos de otros. Construir edificios simétricos, bajos y poco extensos. Si se construyen rascacielos: Se deben anclar al suelo con una base aislante. Deben ser simétricos y equilibrados Con contrafuertes de acero en diagonal. Reforzar las paredes con ormigón y el centro del edificio. Las conduciones de agua y gas deben ser flexibles.

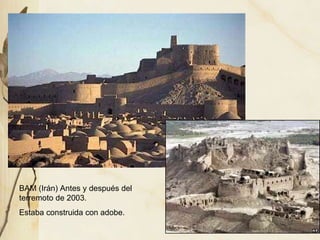

74. BAM (Irán) Antes y después del terremoto de 2003. Estaba construida con adobe.

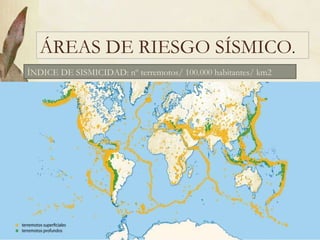

77. ÁREAS DE RIESGO SÍSMICO . ÍNDICE DE SISMICIDAD: nº terremotos/ 100.000 habitantes/ km2

78. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.1. Riesgo sísmico Áreas de riesgo sísmico en el mundo Principales cinturones de riesgo sísmico mundiales.

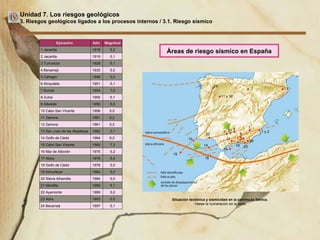

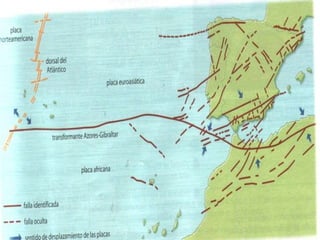

79. Áreas de riesgo sísmico en España

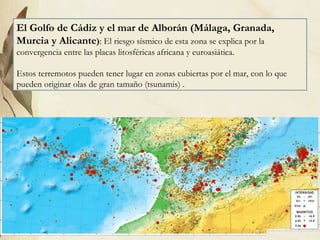

81. El Golfo de Cádiz y el mar de Alborán (Málaga, Granada, Murcia y Alicante ) : El riesgo sísmico de esta zona se explica por la convergencia entre las placas litosféricas africana y euroasiática. Estos terremotos pueden tener lugar en zonas cubiertas por el mar, con lo que pueden originar olas de gran tamaño (tsunamis) .

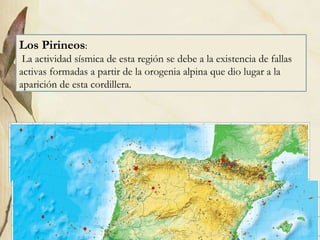

82. Los Pirineos : La actividad sísmica de esta región se debe a la existencia de fallas activas formadas a partir de la orogenia alpina que dio lugar a la aparición de esta cordillera.

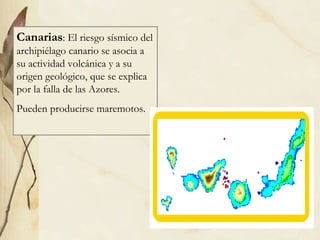

83. Canarias : El riesgo sísmico del archipiélago canario se asocia a su actividad volcánica y a su origen geológico, que se explica por la falla de las Azores. Pueden producirse maremotos.

84. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.1. Riesgo sísmico Áreas de riesgo sísmico en España Situación tectónica y sismicidad en la península ibérica. Véase la numeración en la tabla. 1 y 2 3 4 5 6 7 8 9 10 11 y 12 13 15 14 16 17 18 19 20 23 24 22 21 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1 Epicentro Año Magnitud 1 Jacarilla 1919 5,2 2 Jacarilla 1919 5,1 3 Turruncún 1929 5,1 4 Benamejí 1935 5,0 5 Cehegín 1948 5,0 6 Alcaudete 1951 5,1 7 Durcal 1954 7,0 8 Zubia 1955 5,1 9 Albolote 1956 5,0 10 Cabo San Vicente 1956 5,0 11 Zamora 1961 5,2 12 Zamora 1961 5,2 13 San Juan de las Abadesas 1962 5,1 14 Golfo de Cádiz 1964 6,2 15 Cabo San Vicente 1969 7,3 16 Mar de Alborán 1975 5,2 17 Alora 1976 5,4 18 Golfo de Cádiz 1978 5,0 19 Almuñécar 1984 5,0 20 Sierra Alhamilla 1984 5,0 21 Montilla 1985 5,1 22 Ayamonte 1989 5,0 23 Adra 1993 5,0 24 Becerreá 1997 5,1

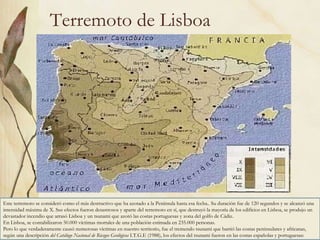

86. Terremoto de Lisboa Este terremoto se consideró como el más destructivo que ha azotado a la Península hasta esa fecha.. Su duración fue de 120 segundos y se alcanzó una intensidad máxima de X. Sus efectos fueron desastrosos y aparte del terremoto en sí, que destruyó la mayoría de los edificios en Lisboa, se produjo un devastador incendio que arrasó Lisboa y un tsunami que azotó las costas portuguesas y zona del golfo de Cádiz. En Lisboa, se contabilizaron 50.000 víctimas mortales de una población estimada en 235.000 personas. Pero lo que verdaderamente causó numerosas víctimas en nuestro territorio, fue el tremendo tsunami que barrió las costas peninsulares y africanas, según una descripción del Catálogo Nacional de Riesgos Geológicos I.T.G.E (1988), los efectos del tsunami fueron en las costas españolas y portuguesas:

87. Riesgo volcánico Producen menos víctimas que los seísmos, pero más daños materiales. Pueden tener efectos sobre el medio ambiente.

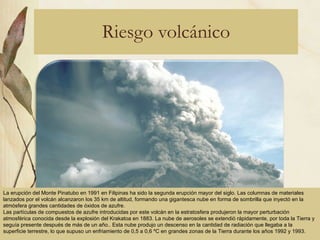

88. Riesgo volcánico La erupción del Monte Pinatubo en 1991 en Filipinas ha sido la segunda erupción mayor del siglo. Las columnas de materiales lanzados por el volcán alcanzaron los 35 km de altitud, formando una gigantesca nube en forma de sombrilla que inyectó en la atmósfera grandes cantidades de óxidos de azufre. Las partículas de compuestos de azufre introducidas por este volcán en la estratosfera produjeron la mayor perturbación atmosférica conocida desde la explosión del Krakatoa en 1883. La nube de aerosoles se extendió rápidamente, por toda la Tierra y seguía presente después de más de un año.. Esta nube produjo un descenso en la cantidad de radiación que llegaba a la superficie terrestre, lo que supuso un enfriamiento de 0,5 a 0,6 ºC en grandes zonas de la Tierra durante los años 1992 y 1993.

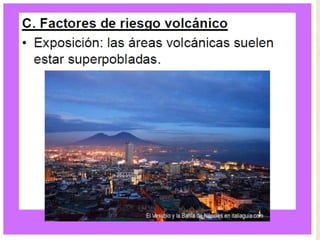

89. FACTORES DE RIESGO VOLCÁNICO Análisis de cada uno de los factores de riesgo volcánico EXPOSICIÓN VULNERABILIDAD PELIGROSIDAD Los volcanes proporcionan tierras fértiles, recursos minerales y energía geotérmica Zonas muy pobladas Dependerá de los medios adecuados para afrontar los daños tipo de erupción, distribución geográfica, área total afectada y tiempo de retorno

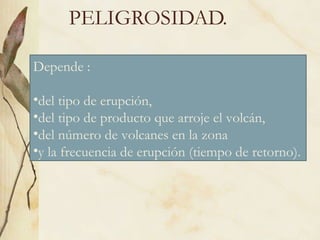

92. PELIGROSIDAD. Depende : del tipo de erupción, del tipo de producto que arroje el volcán, del número de volcanes en la zona y la frecuencia de erupción (tiempo de retorno).

93. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.2. Riesgo volcánico Factores que intensifican el riesgo volcánico Tipos de erupción en función de los tipos de magma Fenómenos asociados a las erupciones El incremento de población que se asienta en el área de influencia de un volcán aumenta el factor de exposición. La peligrosidad, determinada por el tipo de erupción, el número de volcanes y la frecuencia de las erupciones. Magmas básicos Son pobres en sílice y muy fluidos. Generan erupciones tranquilas, dominadas por la emisión de coladas de lava. Magmas ácidos Son ricos en sílice y viscosos. Impiden el escape de los gases, lo que da lugar a erupciones explosivas. Lahares o coladas de barro. Erupciones freáticas o freato-magmáticas. Tsunamis. Movimientos del terreno. Índice de explosividad volcánica (IEV) Cuantifica la peligrosidad de un aparato volcánico.

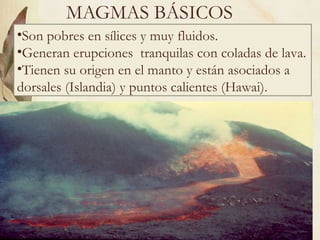

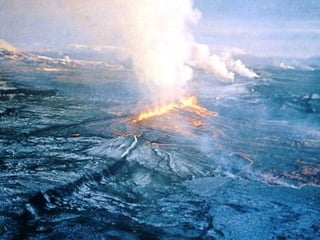

94. MAGMAS BÁSICOS Son pobres en sílices y muy fluidos. Generan erupciones tranquilas con coladas de lava. Tienen su origen en el manto y están asociados a dorsales (Islandia) y puntos calientes (Hawai).

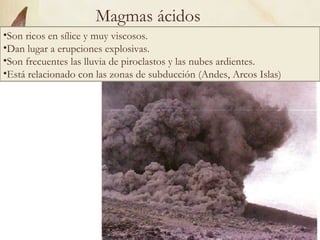

96. Magmas ácidos Son ricos en sílice y muy viscosos. Dan lugar a erupciones explosivas. Son frecuentes las lluvia de piroclastos y las nubes ardientes. Está relacionado con las zonas de subducción (Andes, Arcos Islas)

97. TIPOS DE ERUPCIONES Volcán Pinatubo (Filipinas)

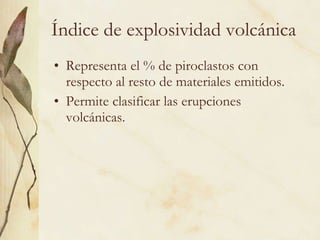

98. Índice de explosividad volcánica Representa el % de piroclastos con respecto al resto de materiales emitidos. Permite clasificar las erupciones volcánicas.

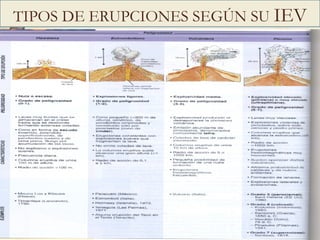

99. TIPOS DE ERUPCIONES SEGÚN SU IEV

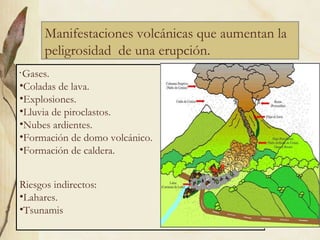

100. Manifestaciones volcánicas que aumentan la peligrosidad de una erupción. - Gases. Coladas de lava. Explosiones. Lluvia de piroclastos. Nubes ardientes. Formación de domo volcánico. Formación de caldera. Riesgos indirectos: Lahares. Tsunamis

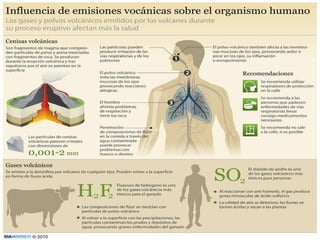

101. Gases: Son el motor de la erupción. Son: vapor de agua, CO2, SO2, SH2. Dependiendo de la facilidad de escape las erupciones son más o menos peligrosas.

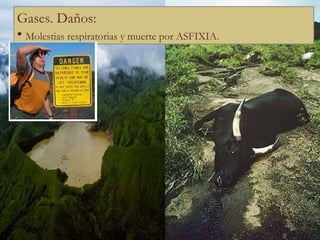

102. Gases. Daños: Molestias respiratorias y muerte por ASFIXIA.

106. COLADAS DE LAVA . La peligrosidad está en función de su viscosidad. Hay dos tipos de lavas: Las ácidas, viscosas y explosivas. Los gases se liberan con brusquedad (explosiones) y fragmentan la lava que cae al suelo como piroclastos. Las básicas, fluidas, que recorren grandes distancias. Son poco explosivas.

108. EXPLOSIONES Dependen de la viscosidad de la lava. A veces si entra agua subterránea en la cámara magmática se produce una erupción freático-magmática.

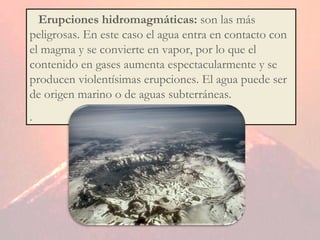

110. 3. Erupciones hidromagmáticas: son las más peligrosas. En este caso el agua entra en contacto con el magma y se convierte en vapor, por lo que el contenido en gases aumenta espectacularmente y se producen violentísimas erupciones. El agua puede ser de origen marino o de aguas subterráneas. .

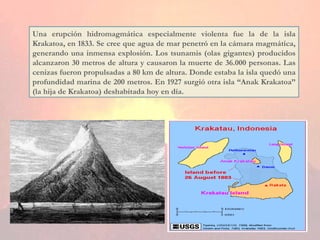

111. Una erupción hidromagmática especialmente violenta fue la de la isla Krakatoa, en 1833. Se cree que agua de mar penetró en la cámara magmática, generando una inmensa explosión. Los tsunamis (olas gigantes) producidos alcanzaron 30 metros de altura y causaron la muerte de 36.000 personas. Las cenizas fueron propulsadas a 80 km de altura. Donde estaba la isla quedó una profundidad marina de 200 metros. En 1927 surgió otra isla “Anak Krakatoa” (la hija de Krakatoa) deshabitada hoy en día.

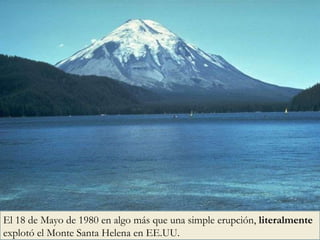

112. El 18 de Mayo de 1980 en algo más que una simple erupción, literalmente explotó el Monte Santa Helena en EE.UU.

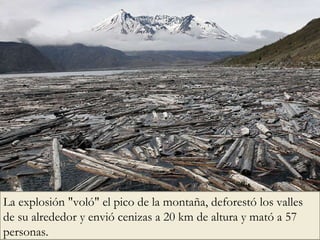

113. La explosión "voló" el pico de la montaña, deforestó los valles de su alrededor y envió cenizas a 20 km de altura y mató a 57 personas.

116. Daños: Emisión de atmósfera de piroclastos Desprendimiento de laderas de volcán Inundaciones por taponamiento de valles Daños en construcciones humanas Nubes ardientes.

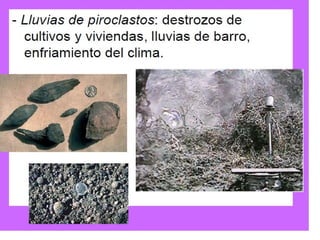

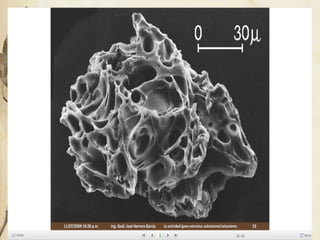

117. Lluvia de piroclastos Son fragmentos sólidos lanzados al aire por el volcán producidos por la pulverización de la lava .

121. Pinatubo La erupción del Monte Pinatubo en 1991 en Filipinas ha sido la segunda erupción mayor del siglo. Las columnas de materiales lanzados por el volcán alcanzaron los 35 km de altitud, formando una gigantesca nube en forma de sombrilla que inyectó en la atmósfera grandes cantidades de óxidos de azufre. Las partículas de compuestos de azufre introducidas por este volcán en la estratosfera produjeron la mayor perturbación atmosférica conocida desde la explosión del Krakatoa en 1883. La nube de aerosoles se extendió rápidamente, por toda la Tierra y seguía presente después de más de un año.. Esta nube produjo un descenso en la cantidad de radiación que llegaba a la superficie terrestre, lo que supuso un enfriamiento de 0,5 a 0,6 ºC en grandes zonas de la Tierra durante los años 1992 y 1993.

125. NUBE ARDIENTE La nube ardiente se origina cuando una columna eruptiva en vez de ascender desciende por la ladera

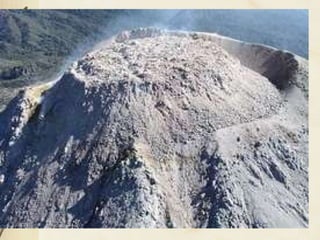

130. DOMO VOLCÁNICO Cuando la lava es muy viscosa y forma un tapón en el cráter.

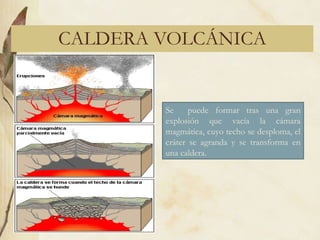

133. CALDERA VOLCÁNICA Se puede formar tras una gran explosión que vacía la cámara magmática, cuyo techo se desploma, el cráter se agranda y se transforma en una caldera.

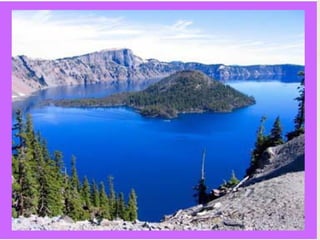

134. Caldera volcánica

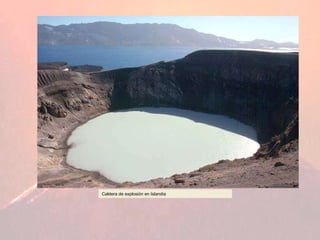

137. Caldera de explosión en Islandia

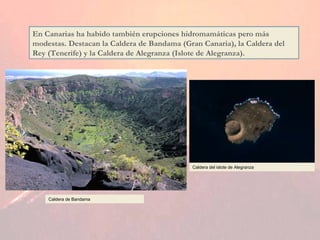

138. En Canarias ha habido también erupciones hidromamáticas pero más modestas. Destacan la Caldera de Bandama (Gran Canaria), la Caldera del Rey (Tenerife) y la Caldera de Alegranza (Islote de Alegranza). Caldera de Bandama Caldera del islote de Alegranza

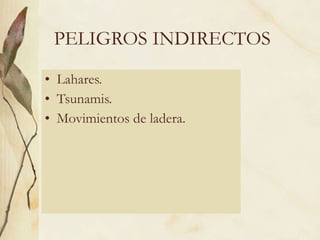

141. PELIGROS INDIRECTOS Lahares. Tsunamis. Movimientos de ladera.

143. Los flujos piroclásticos emitidos por el cráter del volcán fundieron cerca del 10% del glaciar de la montaña , enviando cuatro lahares —flujos de lodo, tierra y escombros productos de la actividad volcánica— que descendieron por las laderas del Nevado a 60 km/h. Los lahares aumentaron su velocidad en los barrancos y se encaminaron hacia los seis mayores ríos en la base del volcán. El pueblo de Armero , ubicado a poco menos de 50 km del volcán, fue golpeado por dichos lahares, muriendo más de 20.000 de sus 29.000 habitantes

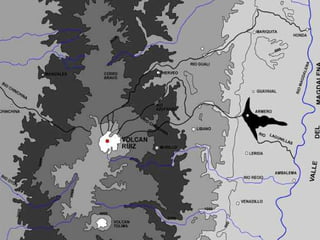

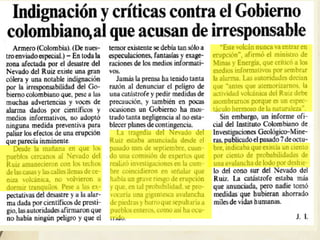

146. La Tragedia de Armero fue un desastre natural producto de la erupción del volcán Nevado del Ruiz el 13 de noviembre de 1985 en el departamento del Tolima , Colombia . Tras 69 años de inactividad, la erupción tomó por sorpresa a los poblados cercanos, a pesar de que el Gobierno había recibido advertencias por parte de múltiples organismos vulcanológicos desde la aparición de los primeros indicios de actividad volcánica en septiembre de 1985

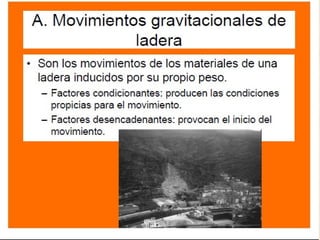

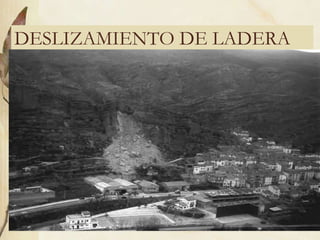

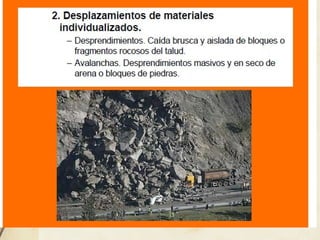

151. DESLIZAMIENTO DE LADERA

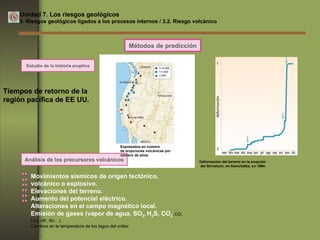

153. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.2. Riesgo volcánico Estudio de la historia eruptiva Deformación del terreno en la erupción del Shiveluch, en Kamchatka, en 1964. Tiempos de retorno de la región pacífica de EE UU. Métodos de predicción Análisis de los precursores volcánicos Movimientos sísmicos de origen tectónico, volcánico o explosivo. Elevaciones del terreno. Aumento del potencial eléctrico. Alteraciones en el campo magnético local. Emisión de gases (vapor de agua, SO 2 , H 2 S, CO 2 , CO, HCl, HF, Rn…). Cambios en la temperatura de los lagos del cráter. Expresados en número de erupciones volcánicas por número de años.

154. Métodos de predicción Estudios históricos Es más fácil hacerla que la de los terremotos ( dejan materiales). Se puede establecer el tiempo de retorno. Cuánto mayor sea el tiempo de retorno, mayor es la explosión.

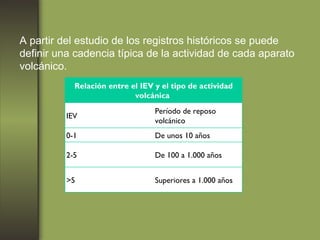

155. A partir del estudio de los registros históricos se puede definir una cadencia típica de la actividad de cada aparato volcánico. Relación entre el IEV y el tipo de actividad volcánica IEV Período de reposo volcánico 0-1 De unos 10 años 2-5 De 100 a 1.000 años >5 Superiores a 1.000 años

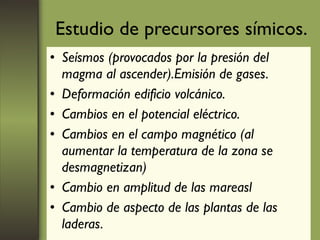

156. Estudio de precursores símicos. Seísmos (provocados por la presión del magma al ascender).Emisión de gases. Deformación edificio volcánico. Cambios en el potencial eléctrico. Cambios en el campo magnético (al aumentar la temperatura de la zona se desmagnetizan) Cambio en amplitud de las mareasl Cambio de aspecto de las plantas de las laderas.

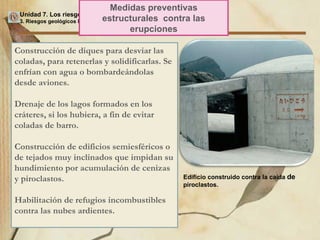

158. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.2. Riesgo volcánico Medidas preventivas estructurales contra las erupciones Construcción de diques para desviar las coladas, para retenerlas y solidificarlas. Se enfrían con agua o bombardeándolas desde aviones. Drenaje de los lagos formados en los cráteres, si los hubiera, a fin de evitar coladas de barro. Construcción de edificios semiesféricos o de tejados muy inclinados que impidan su hundimiento por acumulación de cenizas y piroclastos. Habilitación de refugios incombustibles contra las nubes ardientes. Edificio construido contra la caída de piroclastos.

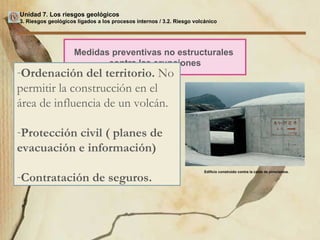

159. Unidad 7. Los riesgos geológicos 3. Riesgos geológicos ligados a los procesos internos / 3.2. Riesgo volcánico Medidas preventivas no estructurales contra las erupciones Ordenación del territorio. No permitir la construcción en el área de influencia de un volcán. Protección civil ( planes de evacuación e información) Contratación de seguros. Edificio construido contra la caída de piroclastos.

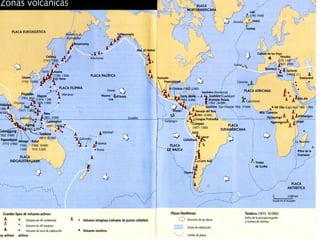

160. Áreas de riesgo volcánico en el mundo Distribución de los volcanes activos en relación con las placas litosféricas.

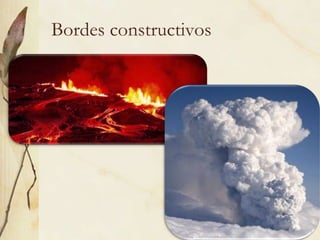

162. Bordes constructivos

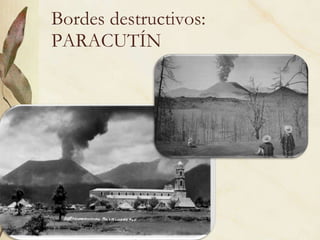

163. Bordes destructivos: PARACUTÍN

164. El 20 de febrero de 1943, Dionisio Pulido , un campesino, se encontraba trabajando la tierra en las cercanías de el pueblo Paricutín , cuando de pronto ésta empezó a temblar, se abrió y empezó a manar un vapor muy espeso, a sonar muy fuerte y a volar piedras. La duración de la actividad de este volcán duró 9 años, 11 días y 10 horas; la lava recorrió unos 10 km . No hubo víctimas humanas, dado que hubo suficiente tiempo para evacuar a toda la población. El volcán sólo sepultó dos poblados: Paricutín y San Juan Viejo Parangaricutiro ( Parhikutini y Parangarikutirhu en purépecha ). BORDES DESTRUCTIVOS.

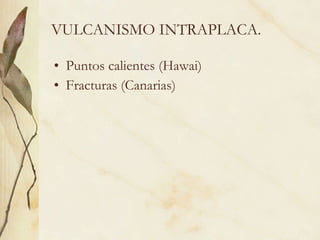

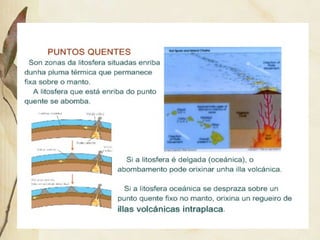

165. VULCANISMO INTRAPLACA. Puntos calientes (Hawai) Fracturas (Canarias)

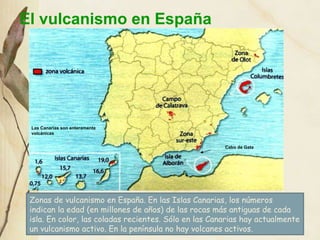

169. El vulcanismo en España Zonas de vulcanismo en España. En las Islas Canarias, los números indican la edad (en millones de años) de las rocas más antiguas de cada isla. En color, las coladas recientes. Sólo en las Canarias hay actualmente un vulcanismo activo. En la península no hay volcanes activos. Las Canarias son enteramente volcánicas Cabo de Gata

170. Dorsal Atlántica Islas Canarias Las Canarias no se han originado por un vulcanismo asociado a la Dorsal Atlántica Parece ser que el origen del vulcanismo canario reside en la existencia de una importante fractura en el Atlas, en dirección este-oeste, que se continúa hasta el archipiélago. En épocas de distensión, estas fracturas se abren permitiendo la salida del magma.

172. Islas Canarias: Tenerife El Teide es el pico español más alto. Es un gran cono volcánico.

173. El Teide en Google Earth

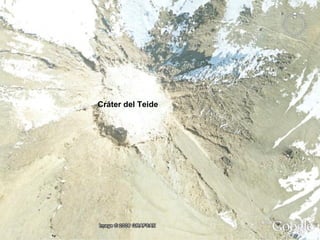

174. Cráter del Teide

175. Cabo de Gata (Almería) Todas estas rocas son volcánicas El vulcanismo de esta zona es antiguo (5 a 10 millones de años) y parece estar ligado a la subducción de un fragmento de la litosfera bajo el sudeste peninsular en el proceso de acercamiento entre África y Europa.

176. Islas Canarias: La Gomera Este famoso lugar turístico conocido como Los Órganos, es un acantilado marino con hermosas columnatas basálticas (*). (*) A veces la colada basáltica se enfría contrayéndose bruscamente. La contracción origina esta curiosas “columnatas”.

177. Los primitivos habitantes de La Gomera sentían especial adoración por las montañas, como el Roque de Agando, una antigua chimenea volcánica que se alza en la meseta central de la isla. Islas Canarias: La Gomera

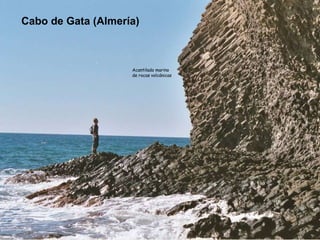

178. Cabo de Gata (Almería) Acantilado marino de rocas volcánicas

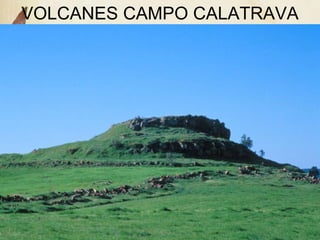

179. VOLCANES CAMPO CALATRAVA

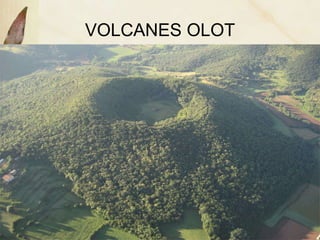

180. VOLCANES OLOT

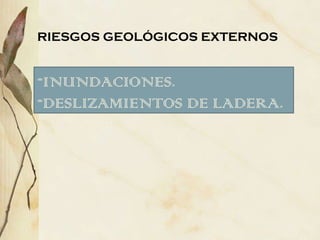

181. RIESGOS GEOLÓGICOS EXTERNOS INUNDACIONES. DESLIZAMIENTOS DE LADERA.

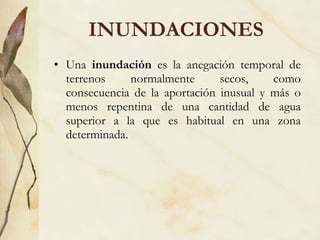

182. INUNDACIONES Una inundación es la anegación temporal de terrenos normalmente secos, como consecuencia de la aportación inusual y más o menos repentina de una cantidad de agua superior a la que es habitual en una zona determinada.

183. Tipos de inundaciones:

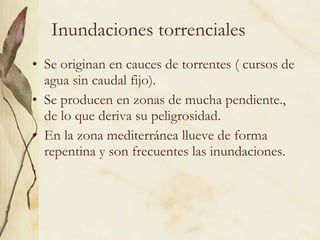

184. Inundaciones torrenciales Se originan en cauces de torrentes ( cursos de agua sin caudal fijo). Se producen en zonas de mucha pendiente., de lo que deriva su peligrosidad. En la zona mediterránea llueve de forma repentina y son frecuentes las inundaciones.

185. Un torrente de montaña :

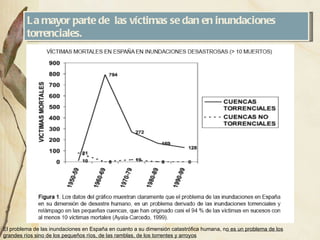

187. La mayor parte de las víctimas se dan en inundaciones torrenciales. El problema de las inundaciones en España en cuanto a su dimensión catastrófica humana, n o es un problema de los grandes ríos sino de los pequeños ríos, de las ramblas, de los torrentes y arroyos

188. La tragedia de Biescas Agosto de 1996 Libro pág 186

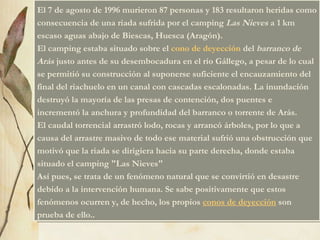

189. El 7 de agosto de 1996 murieron 87 personas y 183 resultaron heridas como consecuencia de una riada sufrida por el camping Las Nieves a 1 km escaso aguas abajo de Biescas, Huesca (Aragón). El camping estaba situado sobre el cono de deyección del barranco de Arás justo antes de su desembocadura en el río Gállego, a pesar de lo cual se permitió su construcción al suponerse suficiente el encauzamiento del final del riachuelo en un canal con cascadas escalonadas. La inundación destruyó la mayoría de las presas de contención, dos puentes e incrementó la anchura y profundidad del barranco o torrente de Arás. El caudal torrencial arrastró lodo, rocas y arrancó árboles, por lo que a causa del arrastre masivo de todo ese material sufrió una obstrucción que motivó que la riada se dirigiera hacia su parte derecha, donde estaba situado el camping "Las Nieves" Así pues, se trata de un fenómeno natural que se convirtió en desastre debido a la intervención humana. Se sabe positivamente que estos fenómenos ocurren y, de hecho, los propios conos de deyección son prueba de ello..

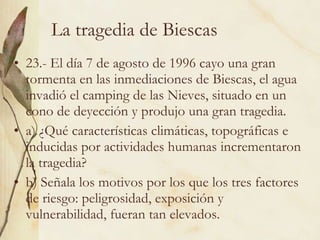

190. La tragedia de Biescas 23.- El día 7 de agosto de 1996 cayo una gran tormenta en las inmediaciones de Biescas, el agua invadió el camping de las Nieves, situado en un cono de deyección y produjo una gran tragedia. a) ¿Qué características climáticas, topográficas e inducidas por actividades humanas incrementaron la tragedia? b) Señala los motivos por los que los tres factores de riesgo: peligrosidad, exposición y vulnerabilidad, fueran tan elevados.

191. Ejercicio 23 a Climáticas : fuertes precipitaciones (agua y granizo). Debido al rápido ascenso convectivo de aire caliente y húmedo se desencadenó una fuerte tormente de verano. Topográficas : Zona de montaña con importantes pendientes ( lo que aumenta la velocidad del agua y su capacidad de erosionar y transportar). Inducidas por el hombre : Deforestación, canalización del cauce (al estrechar el cauce aumenta la velocidad). Construcciones como puentes y presas . Ausencia de actividades de limpieza de los cauces.

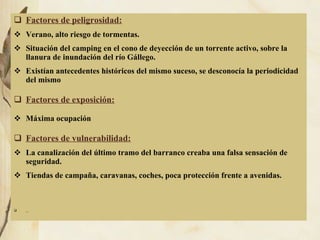

192. 23b Factores de peligrosidad: Verano, alto riesgo de tormentas. Situación del camping en el cono de deyección de un torrente activo, sobre la llanura de inundación del río Gállego. Existían antecedentes históricos del mismo suceso, se desconocía la periodicidad del mismo Factores de exposición: Máxima ocupación Factores de vulnerabilidad: La canalización del último tramo del barranco creaba una falsa sensación de seguridad. Tiendas de campaña, caravanas, coches, poca protección frente a avenidas.

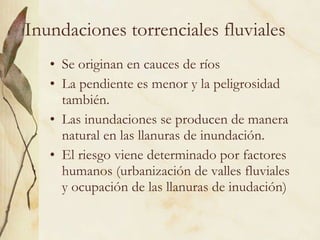

193. Inundaciones torrenciales fluviales Se originan en cauces de ríos La pendiente es menor y la peligrosidad también. Las inundaciones se producen de manera natural en las llanuras de inundación. El riesgo viene determinado por factores humanos (urbanización de valles fluviales y ocupación de las llanuras de inudación)

196. A - antes del desarrollo B - aumento en altura de inundación C - después del desarrollo D - relleno

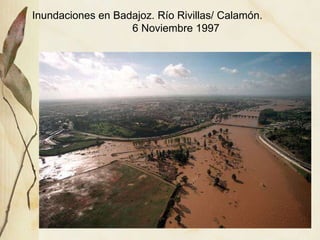

197. Inundaciones en Badajoz. Río Rivillas/ Calamón. 6 Noviembre 1997

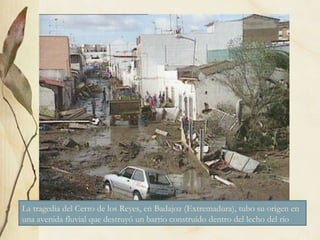

199. La tragedia del Cerro de los Reyes, en Badajoz (Extremadura), tubo su origen en una avenida fluvial que destruyó un barrio construido dentro del lecho del río

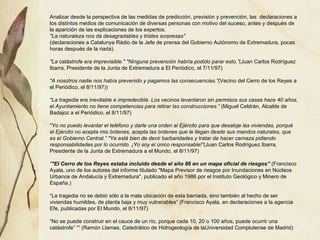

200. Analizar desde la perspectiva de las medidas de predicción, previsión y prevención, las declaraciones a los distintos medios de comunicación de diversas personas con motivo del suceso, antes y después de la aparición de las explicaciones de los expertos. "La naturaleza nos da desagradables y tristes sorpresas" (declaraciones a Catalunya Ràdio de la Jefe de prensa del Gobierno Autónomo de Extremadura, pocas horas después de la riada). "La catástrofe era imprevisible." "Ninguna prevención habría podido parar esto.” (Juan Carlos Rodríguez Ibarra, Presidente de la Junta de Extremadura a El Periódico, el 7/11/97) "A nosotros nadie nos había prevenido y pagamos las consecuencias.” (Vecino del Cerro de los Reyes a el Periódico, el 8/11/97)) "La tragedia era inevitable e impredecible. Los vecinos levantaron sin permisos sus casas hace 40 años, el Ayuntamiento no tiene competencias para retirar las construcciones.” (Miguel Celdrán, Alcalde de Badajoz a el Periódico, el 8/11/97) "Yo no puedo levantar el teléfono y darle una orden al Ejército para que desaloje las viviendas, porqué el Ejército no acepta mis órdenes, acepta las órdenes que le llegan desde sus mandos naturales, que es el Gobierno Central.” "Ya está bien de decir barbaridades y tratar de hacer carnaza pidiendo responsabilidades por lo ocurrido. ¡Yo soy el único responsable!” (Juan Carlos Rodríguez Ibarra, Presidente de la Junta de Extremadura a el Mundo, el 8/11/97) “ "El Cerro de los Reyes estaba incluido desde el año 86 en un mapa oficial de riesgos” (Francisco Ayala, uno de los autores del informe titulado "Mapa Previsor de riesgos por Inundaciones en Núcleos Urbanos de Andalucía y Extremadura", publicado el año 1986 por el Instituto Geológico y Minero de España.) “ La tragedia no se debió sólo a la mala ubicación de esta barriada, sino también al hecho de ser viviendas humildes, de planta baja y muy vulnerables” (Francisco Ayala, en declaraciones a la agencia Efe, publicadas por El Mundo, el 8/11/97) “ No se puede construir en el cauce de un río, porque cada 10, 20 o 100 años, puede ocurrir una catástrofe” “” (Ramón Llamas, Catedrático de Hidrogeología de laUniversidad Complutense de Madrid)

201. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Fenómenos naturales Climáticos Geológicos Lluvias torrenciales Huracanes Deshielo Deslizamientos Lahares Tsunamis Precipitaciones in situ Riadas Acción del mar Acción humana Modificación del ciclo hidrológico Aumento de la exposición Directa Inducida Una inundación es la anegación temporal de terrenos normalmente secos, como consecuencia de la aportación inusual y más o menos repentina de una cantidad de agua superior a la que es habitual en una zona determinada. Rotura de obras de infraestructura hidráulica. Construcción de instalaciones industriales en las inmediaciones de los cauces o sobre las llanuras de inundación. Extracción de áridos en las llanuras de inundación. Sobreexplotación agrícola de las llanuras de inundación de los ríos debido a su fertilidad. Proceso de urbanización. Obras públicas (autopistas, vías férreas…), que dificultan el drenaje natural del territorio. Deforestación y ocupación agrícola del suelo.

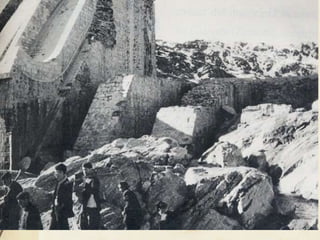

202. Pronto se cumplirán los 50 años de una tragedia de la que ya casi nadie se acuerda. Ocurrió en 1959 en Ribadelago , un pequeño pueblo de la provincia de Zamora en la comarca de Sanabria , donde la heladora noche del 9 de Enero, el mal tiempo, la ignorancia, la desidia y las corruptelas, acabaron con la vida de 144 vecinos de los 516 con los que contaba el pueblo por aquel entonces.

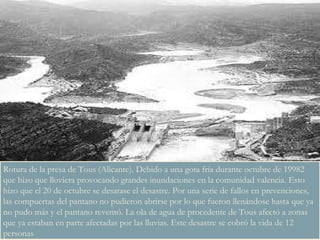

205. Rotura de la presa de Tous (Alicante). Debido a una gota fría durante octubre de 19982 que hizo que lloviera provocando grandes inundaciones en la comunidad valencia. Esto hizo que el 20 de octubre se desatase el desastre. Por una serie de fallos en prevenciones, las compuertas del pantano no pudieron abrirse por lo que fueron llenándose hasta que ya no pudo más y el pantano reventó. La ola de agua de procedente de Tous afectó a zonas que ya estaban en parte afectadas por las lluvias. Este desastre se cobró la vida de 12 personas

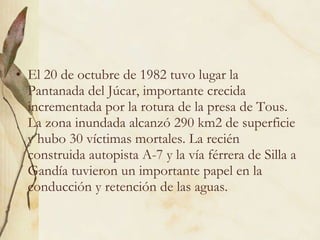

206. El 20 de octubre de 1982 tuvo lugar la Pantanada del Júcar, importante crecida incrementada por la rotura de la presa de Tous. La zona inundada alcanzó 290 km2 de superficie y hubo 30 víctimas mortales. La recién construida autopista A-7 y la vía férrera de Silla a Gandía tuvieron un importante papel en la conducción y retención de las aguas.

207. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Fenómenos naturales Climáticos Geológicos Lluvias torrenciales Huracanes Deshielo Deslizamientos Lahares Tsunamis Precipitaciones in situ Riadas Acción del mar Acción humana Modificación del ciclo hidrológico Aumento de la exposición Directa Inducida Una inundación es la anegación temporal de terrenos normalmente secos, como consecuencia de la aportación inusual y más o menos repentina de una cantidad de agua superior a la que es habitual en una zona determinada. Rotura de obras de infraestructura hidráulica. Construcción de instalaciones industriales en las inmediaciones de los cauces o sobre las llanuras de inundación. Extracción de áridos en las llanuras de inundación. Sobreexplotación agrícola de las llanuras de inundación de los ríos debido a su fertilidad. Proceso de urbanización. Obras públicas (autopistas, vías férreas…), que dificultan el drenaje natural del territorio. Deforestación y ocupación agrícola del suelo.

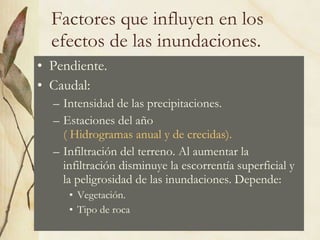

209. Factores que influyen en los efectos de las inundaciones. Pendiente. Caudal: Intensidad de las precipitaciones. Estaciones del año ( Hidrogramas anual y de crecidas). Infiltración del terreno. Al aumentar la infiltración disminuye la escorrentía superficial y la peligrosidad de las inundaciones. Depende: Vegetación. Tipo de roca

210. Hidrogramas. Estaciones del año. El caudal varía a lo largo del año. En el hidrograma anual se observan épocas de crecida y de estiaje. En los hidrogramas de crecida o simples se observa el tiempo de respuesta de un rio. Puede ser de días( río) O de varias horas ( un torrente).

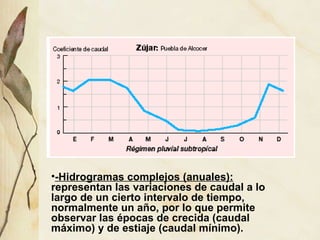

211. -Hidrogramas complejos (anuales): representan las variaciones de caudal a lo largo de un cierto intervalo de tiempo, normalmente un año, por lo que permite observar las épocas de crecida (caudal máximo) y de estiaje (caudal mínimo).

213. m

214. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Métodos de predicción de avenidas Barra utilizada en las gráficas de predicción de crecida. Gráfica río Mississippi Gráfica río Sacramento Gráfica río Colorado Gráfica río Connecticut Predicción de crecidas fluviales Predicción meteorológica

215. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Cuencas del norte Valles estrechos y profundos. Red fluvial poco jerarquizada y regularizada. Poblaciones muy cerca de los cauces. Fuertes lluvias ocasionales. Área mediterránea Lluvias torrenciales de final de verano y otoño. Suelo fácilmente erosionable. Tasa de deforestación muy elevada. Ausencia de obras de protección en las ramblas. Uso de las ramblas como vías de comunicación. Falta de planificación urbanística. Asentamientos en las llanuras de inundación. Vertiente meridional de los Pirineos Condiciones climáticas muy similares a las que se producen en la vertiente mediterránea, dando lugar también a repentinas avenidas. Cobertera vegetal más desarrollada. Mayor jerarquización y longitud de sus cauces. Frecuente regularización de los cauces. Cuencas de los grandes ríos (Ebro, Tajo, Duero y Guadiana) Largos períodos de lluvias. Lentas subidas del nivel de las aguas. Inundaciones de tipo permanente. Menor entidad de los caudales resultantes. Proliferación de obras de regulación y laminación. Avenidas prácticamente controladas. Áreas de riesgo de inundaciones en España Puntos conflictivos por inundaciones en España.

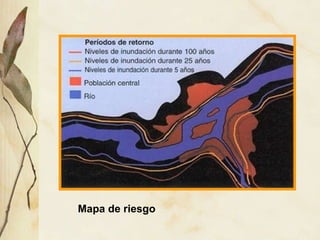

216. Mapa de riesgo

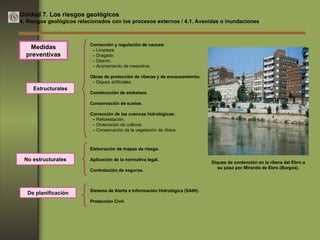

217. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Estructurales Corrección y regulación de cauces: – Limpieza. – Dragado. – Desvío. – Acortamiento de meandros. Obras de protección de riberas y de encauzamiento: – Diques artificiales. Construcción de embalses. Conservación de suelos. Corrección de las cuencas hidrológicas: – Reforestación. – Ordenación de cultivos. – Conservación de la vegetación de ribera. Elaboración de mapas de riesgo. Aplicación de la normativa legal. Contratación de seguros. Sistema de Alerta e Información Hidrológica (SAIH). Protección Civil. No estructurales De planificación Diques de contención en la ribera del Ebro a su paso por Miranda de Ebro (Burgos). Medidas preventivas

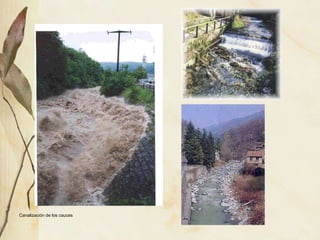

219. Canalización de los cauces

220. CONSTRUCCIÓN DE DIQUES

222. DESVIAR EL CAUCE

224. CONSTRUCCIÓN DE PRESAS

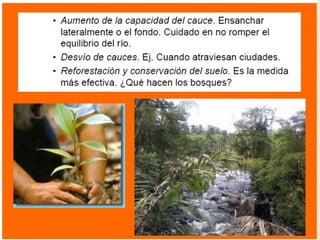

225. REFORESTACIÓN

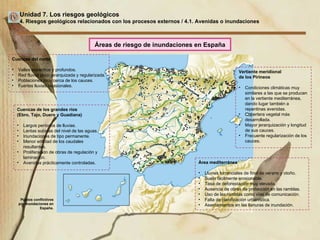

229. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.1. Avenidas o inundaciones Cuencas del norte Valles estrechos y profundos. Red fluvial poco jerarquizada y regularizada. Poblaciones muy cerca de los cauces. Fuertes lluvias ocasionales. Área mediterránea Lluvias torrenciales de final de verano y otoño. Suelo fácilmente erosionable. Tasa de deforestación muy elevada. Ausencia de obras de protección en las ramblas. Uso de las ramblas como vías de comunicación. Falta de planificación urbanística. Asentamientos en las llanuras de inundación. Vertiente meridional de los Pirineos Condiciones climáticas muy similares a las que se producen en la vertiente mediterránea, dando lugar también a repentinas avenidas. Cobertera vegetal más desarrollada. Mayor jerarquización y longitud de sus cauces. Frecuente regularización de los cauces. Cuencas de los grandes ríos (Ebro, Tajo, Duero y Guadiana) Largos períodos de lluvias. Lentas subidas del nivel de las aguas. Inundaciones de tipo permanente. Menor entidad de los caudales resultantes. Proliferación de obras de regulación y laminación. Avenidas prácticamente controladas. Áreas de riesgo de inundaciones en España Puntos conflictivos por inundaciones en España.

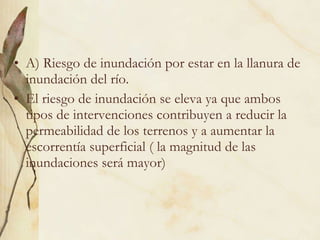

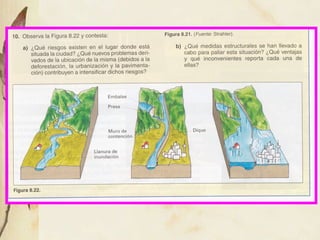

232. A) Riesgo de inundación por estar en la llanura de inundación del río. El riesgo de inundación se eleva ya que ambos tipos de intervenciones contribuyen a reducir la permeabilidad de los terrenos y a aumentar la escorrentía superficial ( la magnitud de las inundaciones será mayor)

233. Embalses, laminan el caudal pero crean un riesgo nuevo, ante la rara pero posible rotura… Diques y muros, evitan desbordamientos, en caso de avenidas ordinarias, pero estrechan el cauce y aumentan la velocidad del agua … Ambas generan falsa seguridad (construcción en llanura de inundación)

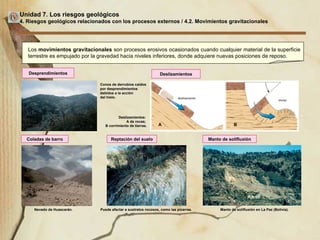

236. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.2. Movimientos gravitacionales Los movimientos gravitacionales son procesos erosivos ocasionados cuando cualquier material de la superficie terrestre es empujado por la gravedad hacia niveles inferiores, donde adquiere nuevas posiciones de reposo. Desprendimientos Deslizamientos Reptación del suelo Manto de solifluxión Coladas de barro Conos de derrubios caídos por desprendimientos debidos a la acción del hielo. Deslizamientos: A de rocas; B corrimiento de tierras. Nevado de Huascarán. Puede afectar a sustratos rocosos, como las pizarras. Manto de solifluxión en La Paz (Bolivia). A B

240. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.2. Movimientos gravitacionales Volumen de roca desplazado Al aumentar este, disminuye el coeficiente de fricción (caída vertical/distancia horizontal). Litología Materiales alterados. Litologías poco consolidadas. Alternancia de estratos con diferente permeabilidad. Tipo de movimiento Los desprendimientos tienen menor alcance que los deslizamientos. Superficie de desplazamiento Prados o sustratos rocosos. Planos de falla, de estratificación o de esquistosidad. Factores desencadenantes Climáticos Períodos de máxima intensidad de lluvia. Períodos de deshielo. Variación del nivel freático. Estructurales Fallas. Movimientos sísmicos. Métodos de predicción Existencia de movimientos previos Formas de relieve Cabeceras arqueadas. Hondonadas y encharcamientos. Acarcavamientos. Características de los depósitos desplazados Análisis granulométricos. Morfología de los depósitos. Indicadores de actividad Daños estructurales. Inclinación de la vegetación. Inclinación de los postes del tendido eléctrico. Índices morfológicos de inestabilidad Topografías cóncavas Laderas con mayor ángulo de pendiente Localización de áreas potencialmente inestables Alcance de los movimientos Predicción de la rotura

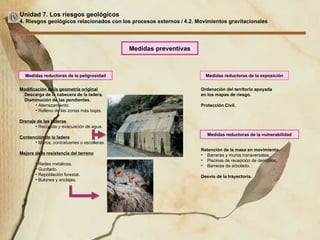

241. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.2. Movimientos gravitacionales Modificación de la geometría original Descarga de la cabecera de la ladera. Disminución de las pendientes. Aterrazamiento. Relleno de las zonas más bajas. Drenaje de las laderas Recogida y evacuación de agua. Contención de la ladera Muros, contrafuertes o escolleras. Mejora de la resistencia del terreno Redes metálicas. Gunitado. Repoblación forestal. Bulones y anclajes. Ordenación del territorio apoyada en los mapas de riesgo. Protección Civil. Retención de la masa en movimiento. Barreras y muros transversales. Piscinas de recepción de derrubios. Barreras de arbolado. Desvío de la trayectoria. Medidas preventivas Medidas reductoras de la peligrosidad Medidas reductoras de la exposición Medidas reductoras de la vulnerabilidad

242. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.2. Movimientos gravitacionales Localización de los movimientos de ladera en los que tuvo que intervenir la Dirección General de Protección Civil en 1989. La catástrofe de Biescas (Huesca). Áreas de riesgo Localización del barranco de Arás (Biescas). 1. Cuenca de recepción. 2. Canal de desagüe. 3. Cono de deyección (localización del camping de Las Nieves). 1 2 3

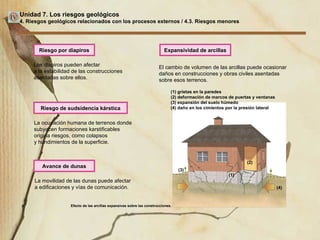

243. Unidad 7. Los riesgos geológicos 4. Riesgos geológicos relacionados con los procesos externos / 4.3. Riesgos menores Riesgo por diapiros El cambio de volumen de las arcillas puede ocasionar daños en construcciones y obras civiles asentadas sobre esos terrenos. La movilidad de las dunas puede afectar a edificaciones y vías de comunicación. La ocupación humana de terrenos donde subyacen formaciones karstificables origina riesgos, como colapsos y hundimientos de la superficie. Los diapiros pueden afectar a la estabilidad de las construcciones asentadas sobre ellos. Riesgo de sudsidencia kárstica Avance de dunas Expansividad de arcillas (1) grietas en la paredes (2) deformación de marcos de puertas y ventanas (3) expansión del suelo húmedo (4) daño en los cimientos por la presión lateral (1) (2) (3) (4) Efecto de las arcillas expansivas sobre las construcciones.

244. Unidad 7. Los riesgos geológicos 5. Riesgos geológicos inducidos Acentuación de la expansividad de las arcillas debido a: Subsidencias debidas a: Erosión y desertificación acelerada a causa de: Deslizamientos inducidos por: Un exceso de riego. Las talas masivas. Los incendios forestales. La impermeabilización del terreno debida a procesos urbanísticos. Extracción de petróleo y gas natural. Actividades mineras subterráneas. Sobreexplotación de acuíferos. La construcción de obras civiles. La rotura de muros de contención. Son los provocados por la intervención y modificación directa del ser humano sobre el medio geológico o la dinámica de diversos procesos geológicos naturales.
