Tema4. deformaciones de la corteza terrestre

IVIV GEOLOGÍA. 2º Bachillerato.
https://biologiageologiaiessantaclarabelenruiz.wordpress.com/2o-bachillerato/geologia/
IES Santa Clara.
GEOLOGÍA 2º BACHILLER
Dpto Biología y Geología
TEMA 4. DEFORMACIONES DE LA CORTEZATEMA 4. DEFORMACIONES DE LA CORTEZA
TERRESTRETERRESTRE

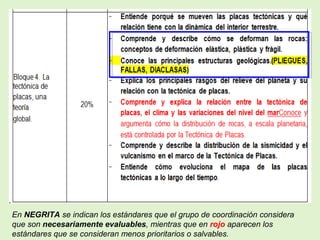

En NEGRITA se indican los estándares que el grupo de coordinación considera
que son necesariamente evaluables, mientras que en rojo aparecen los
estándares que se consideran menos prioritarios o salvables.

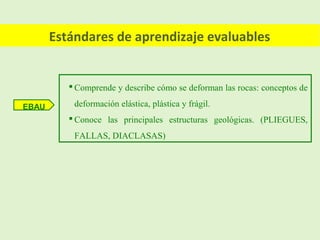

Estándares de aprendizaje evaluables
 Comprende y describe cómo se deforman las rocas: conceptos de
deformación elástica, plástica y frágil.
 Conoce las principales estructuras geológicas. (PLIEGUES,
FALLAS, DIACLASAS)
EBAU

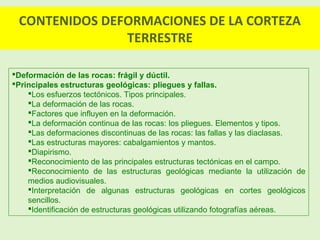

CONTENIDOS DEFORMACIONES DE LA CORTEZA
TERRESTRE
Deformación de las rocas: frágil y dúctil.
Principales estructuras geológicas: pliegues y fallas.
Los esfuerzos tectónicos. Tipos principales.
La deformación de las rocas.
Factores que influyen en la deformación.
La deformación continua de las rocas: los pliegues. Elementos y tipos.
Las deformaciones discontinuas de las rocas: las fallas y las diaclasas.

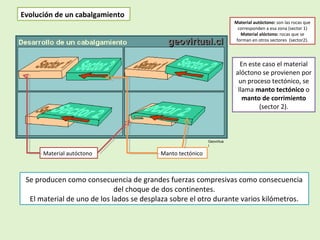

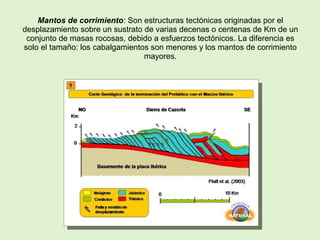

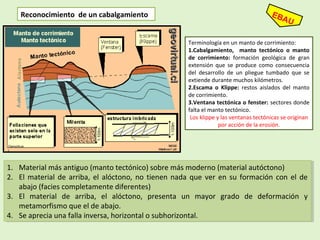

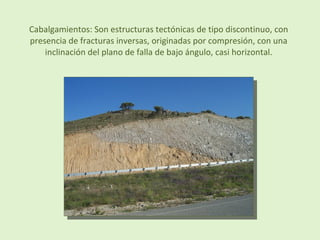

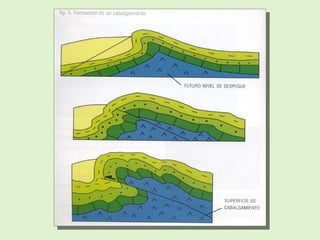

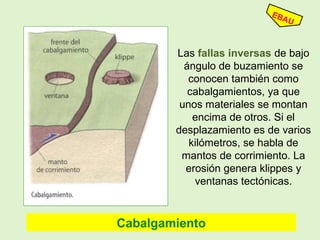

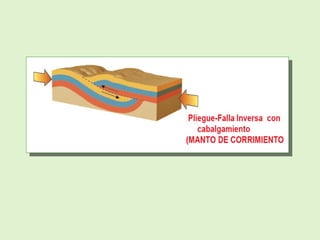

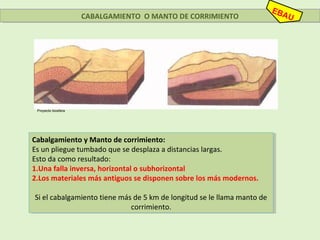

Las estructuras mayores: cabalgamientos y mantos.

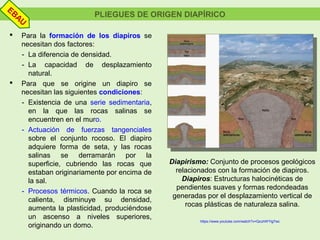

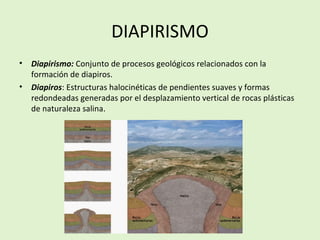

Diapirismo.
Reconocimiento de las principales estructuras tectónicas en el campo.
Reconocimiento de las estructuras geológicas mediante la utilización de
medios audiovisuales.
Interpretación de algunas estructuras geológicas en cortes geológicos
sencillos.
Identificación de estructuras geológicas utilizando fotografías aéreas.

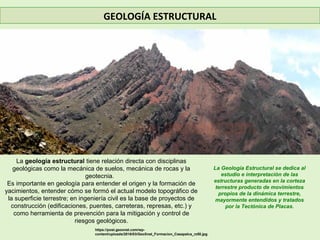

GEOLOGÍA ESTRUCTURAL
La geología estructural tiene relación directa con disciplinas
geológicas como la mecánica de suelos, mecánica de rocas y la
geotecnia.
Es importante en geología para entender el origen y la formación de
yacimientos, entender cómo se formó el actual modelo topográfico de
la superficie terrestre; en ingeniería civil es la base de proyectos de
construcción (edificaciones, puentes, carreteras, represas, etc.) y
como herramienta de prevención para la mitigación y control de
riesgos geológicos.
La Geología Estructural se dedica al
estudio e interpretación de las
estructuras generadas en la corteza
terrestre producto de movimientos
propios de la dinámica terrestre,
mayormente entendidos y tratados
por la Tectónica de Placas.
https://post.geoxnet.com/wp-
content/uploads/2016/03/GeoXnet_Formacion_Casapalca_rz50.jpg

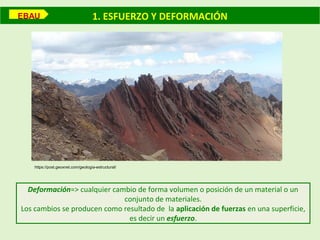

1. ESFUERZO Y DEFORMACIÓN
Deformación=> cualquier cambio de forma volumen o posición de un material o un
conjunto de materiales.
Los cambios se producen como resultado de la aplicación de fuerzas en una superficie,
es decir un esfuerzo.
EBAU
https://post.geoxnet.com/geologia-estructural/

Fuerza aplicada a un área determinada de roca.
La unidad de medida (kg/cm2
).
Los esfuerzos que se producen en la tierra son:
Esfuerzos isotrópos, es decir esfuerzos en los que se ejerce la misma fuerza por
unidad de superficie en todas las direcciones del espacio. Ejemplos: la presión que
ejerce el agua en cualquier cuerpo sumergida en ella.
Esfuerzos anisótropos o dirigidos, tienen una o varias orientaciones en las que
se ejerce mayor esfuerzo. Manteniendo constante la fuerza aplicada se puede
hacer mayor o menor esfuerzo variando la superficie sobre la que se aplica la
fuerza.
1.1. ESFUERZOSEBAU
En (a) la superficie de
contacto es menor, por lo
tanto ejercemos mayor
fuerza por unidad de
superficie, en (b) al ser
mayor la superficie de
aplicación, ejercemos
menor fuerza por unidad de
superficie, es decir menor
esfuerzo.

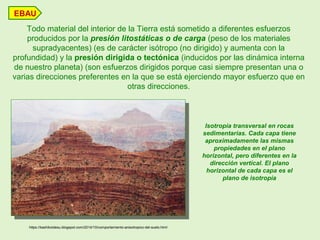

Todo material del interior de la Tierra está sometido a diferentes esfuerzos
producidos por la presión litostáticas o de carga (peso de los materiales
supradyacentes) (es de carácter isótropo (no dirigido) y aumenta con la
profundidad) y la presión dirigida o tectónica (inducidos por las dinámica interna
de nuestro planeta) (son esfuerzos dirigidos porque casi siempre presentan una o
varias direcciones preferentes en la que se está ejerciendo mayor esfuerzo que en
otras direcciones.
EBAU
Isotropía transversal en rocas
sedimentarias. Cada capa tiene
aproximadamente las mismas
propiedades en el plano
horizontal, pero diferentes en la
dirección vertical. El plano
horizontal de cada capa es el
plano de isotropía
https://kashikoidesu.blogspot.com/2014/10/comportamiento-anisotropico-del-suelo.html

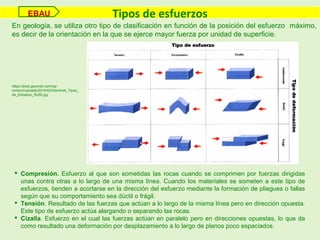

En geología, se utiliza otro tipo de clasificación en función de la posición del esfuerzo máximo,
es decir de la orientación en la que se ejerce mayor fuerza por unidad de superficie.
Tipos de esfuerzosEBAU
 Compresión. Esfuerzo al que son sometidas las rocas cuando se comprimen por fuerzas dirigidas
unas contra otras a lo largo de una misma línea. Cuando los materiales se someten a este tipo de
esfuerzos, tienden a acortarse en la dirección del esfuerzo mediante la formación de pliegues o fallas
según que su comportamiento sea dúctil o frágil.
 Tensión. Resultado de las fuerzas que actúan a lo largo de la misma línea pero en dirección opuesta.
Este tipo de esfuerzo actúa alargando o separando las rocas.
 Cizalla. Esfuerzo en el cual las fuerzas actúan en paralelo pero en direcciones opuestas, lo que da
como resultado una deformación por desplazamiento a lo largo de planos poco espaciados.
https://post.geoxnet.com/wp-
content/uploads/2016/03/GeoXnet_Tipos_

Tipos de esfuerzos
Fuerzas
convergentes
Compresión.
Produce
plegamientos
Fuerzas
divergentes
Distensión
Produce roturas
Fuerzas de cizalla
Produce desgarres

Deformación elástica: el
material se deforma, pero
cuando cesa el esfuerzo,
la deformación
desaparece (por
ejemplo una goma
elástica). Es, por tanto,
una deformación
reversible.
Ejemplo: ondas sísmicas
Deformación plástica
o dúctil: la
deformación se
mantiene aunque el
esfuerzo desaparezca
(como ocurre con la
plastilina). La
deformación es
irreversible.
Ejemplo: Pliegues
Deformación frágil o
discontinua: el
material se fractura
como respuesta al
esfuerzo (sería el caso
de un vidrio roto). Es
irreversible.
Ejemplos: fallas y
diaclasas.

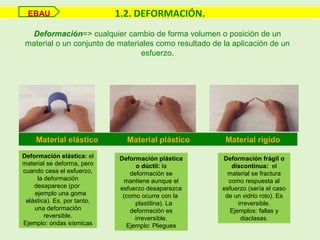

1.2. DEFORMACIÓN.EBAU
Deformación=> cualquier cambio de forma volumen o posición de un
material o un conjunto de materiales como resultado de la aplicación de un
esfuerzo.

compresión cizalladura distensión o tracción
Deformación elástica: el
material se deforma, pero
cuando cesa el esfuerzo, la
deformación desaparece
(por
ejemplo una goma
elástica). Es, por tanto, una
deformación reversible.
Deformación plástica o
dúctil: la deformación se
mantiene aunque el esfuerzo
desaparezca (como ocurre
con la
plastilina). La deformación
es irreversible.
Deformación frágil: el
material se fractura como
respuesta al esfuerzo (sería
el caso de un vidrio roto). Es
irreversible.
1.2. DEFORMACIÓN.EBAU

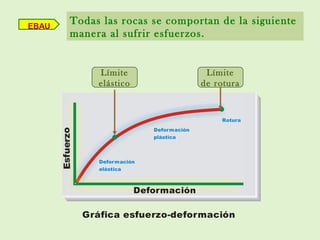

Esfuerzo
Deformación
Deformación
elástica
Deformación
plástica
Rotura
Gráfica esfuerzo-deformación
Límite
elástico
Límite
de rotura
Todas las rocas se comportan de la siguiente
manera al sufrir esfuerzos.
EBAU

Hay rocas en que el límite de elasticidad coincide con el de ruptura,
no presentan plasticidad: a este tipo de rocas se les
denomina competentes y a las que presentan deformación plástica,
se les denomina dúctiles o incompetentes.

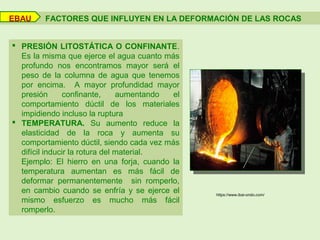

FACTORES QUE INFLUYEN EN LA DEFORMACIÓN DE LAS ROCAS
 PRESIÓN LITOSTÁTICA O CONFINANTE.
Es la misma que ejerce el agua cuanto más
profundo nos encontramos mayor será el
peso de la columna de agua que tenemos
por encima. A mayor profundidad mayor
presión confinante, aumentando el
comportamiento dúctil de los materiales
impidiendo incluso la ruptura
 TEMPERATURA. Su aumento reduce la
elasticidad de la roca y aumenta su
comportamiento dúctil, siendo cada vez más
difícil inducir la rotura del material.
Ejemplo: El hierro en una forja, cuando la
temperatura aumentan es más fácil de
deformar permanentemente sin romperlo,
en cambio cuando se enfría y se ejerce el
mismo esfuerzo es mucho más fácil
romperlo.
https://www.ibai-ondo.com/
EBAU

 PRESENCIA DE AGUA Y
OTROS FLUIDOS. Potencia la
deformación de los materiales.
Incrementa el comportamiento
dúctil en profundidad, y favorece
la rotura en las zonas
superficiales.
 TIEMPO DE ACTUACIÓN. Es un
factor muy importante en el tipo
de deformación. Normalmente los
esfuerzos cortos e intensos
producen la rotura del material,
mientras que la aplicación
prolongada de un esfuerzo
produce deformaciones dúctiles.
http://docentes.educacion.navarra.es/metayosa/1bach/Ti
erra91.html

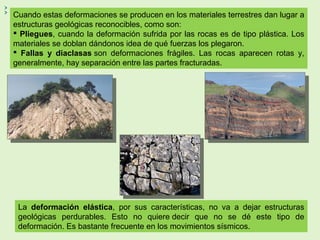

2. ESTRUCTURAS TECTÓNICASEBAU

Cuando estas deformaciones se producen en los materiales terrestres dan lugar a
estructuras geológicas reconocibles, como son:
 Pliegues, cuando la deformación sufrida por las rocas es de tipo plástica. Los
materiales se doblan dándonos idea de qué fuerzas los plegaron.

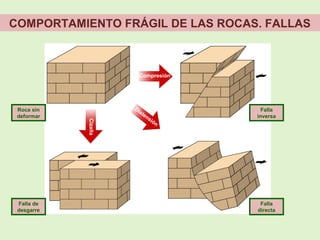

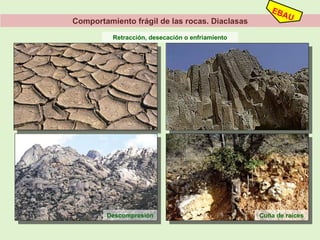

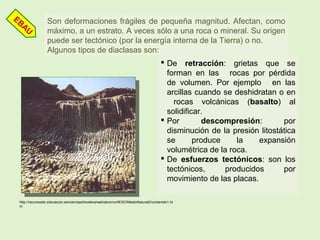

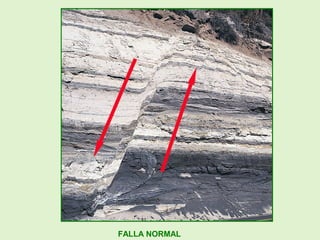

 Fallas y diaclasas son deformaciones frágiles. Las rocas aparecen rotas y,
generalmente, hay separación entre las partes fracturadas.
La deformación elástica, por sus características, no va a dejar estructuras
geológicas perdurables. Esto no quiere decir que no se dé este tipo de
deformación. Es bastante frecuente en los movimientos sísmicos.

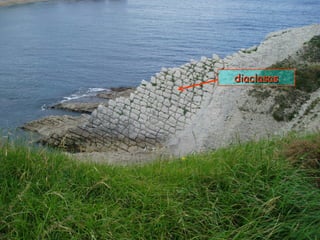

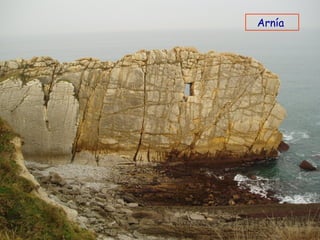

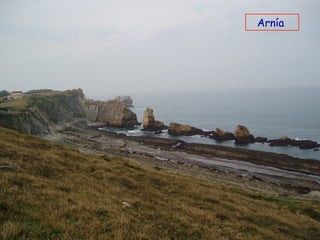

Falla y diaclasasFalla y diaclasas
PortioPortio
Arco natural

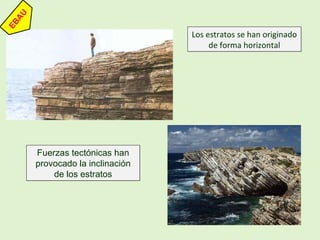

Los estratos se han originado
de forma horizontal
Los estratos se han originado
de forma horizontal
Fuerzas tectónicas han
provocado la inclinación
de los estratos
Fuerzas tectónicas han
provocado la inclinación
de los estratos

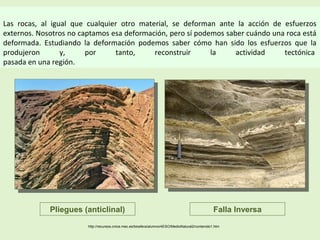

Las rocas, al igual que cualquier otro material, se deforman ante la acción de esfuerzos
externos. Nosotros no captamos esa deformación, pero sí podemos saber cuándo una roca está
deformada. Estudiando la deformación podemos saber cómo han sido los esfuerzos que la
produjeron y, por tanto, reconstruir la actividad tectónica
pasada en una región.
http://recursos.cnice.mec.es/biosfera/alumno/4ESO/MedioNatural2/contenido1.htm

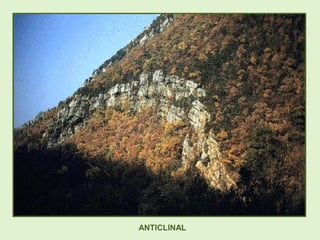

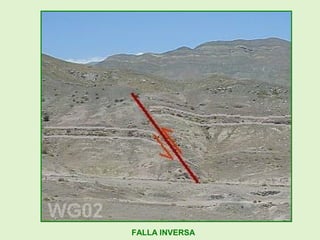

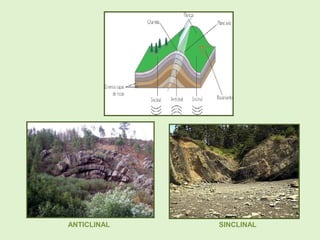

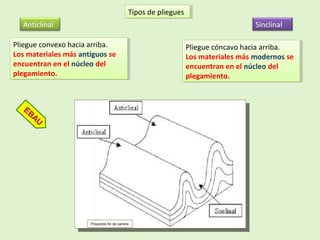

Pliegues (anticlinal) Falla Inversa

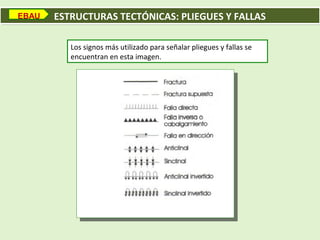

ESTRUCTURAS TECTÓNICAS: PLIEGUES Y FALLASESTRUCTURAS TECTÓNICAS: PLIEGUES Y FALLAS

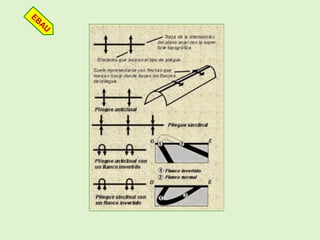

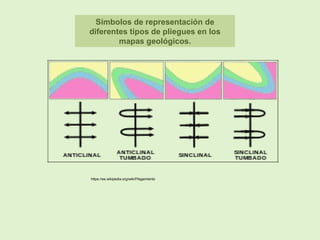

Los signos más utilizado para señalar pliegues y fallas se
encuentran en esta imagen.
EBAU

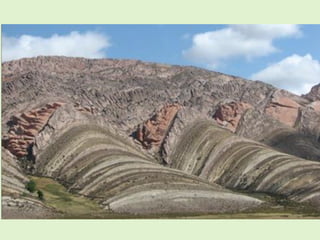

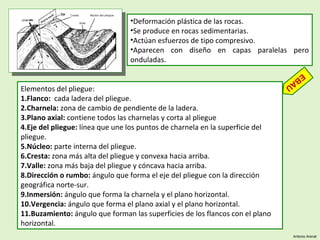

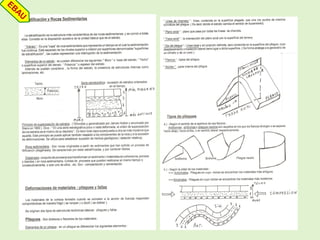

Deformación plástica: plieguesDeformación plástica: pliegues

•Deformación plástica de las rocas.
•Se produce en rocas sedimentarias.
•Actúan esfuerzos de tipo compresivo.
•Aparecen con diseño en capas paralelas pero
onduladas.
Elementos del pliegue:
1.Flanco: cada ladera del pliegue.
2.Charnela: zona de cambio de pendiente de la ladera.
3.Plano axial: contiene todos las charnelas y corta al pliegue
4.Eje del pliegue: línea que une los puntos de charnela en la superficie del
pliegue.
5.Núcleo: parte interna del pliegue.
6.Cresta: zona más alta del pliegue y convexa hacia arriba.
7.Valle: zona más baja del pliegue y cóncava hacia arriba.
8.Dirección o rumbo: ángulo que forma el eje del pliegue con la dirección
geográfica norte-sur.
9.Inmersión: ángulo que forma la charnela y el plano horizontal.
10.Vergencia: ángulo que forma el plano axial y el plano horizontal.

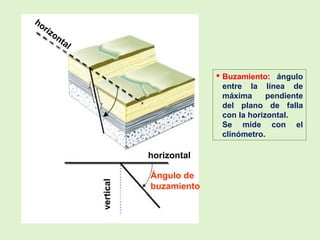

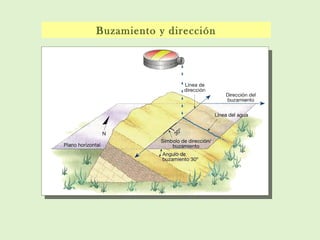

11.Buzamiento: ángulo que forman las superficies de los flancos con el plano
horizontal.
Antonio Arenal
EBAU

Flanco
Plano axial
Eje
Flanco
-Charnela: zona de máxima curvatura de un pliegue.
-Flanco: zona comprendida entre dos charnelas.
-Plano axial: une las distintas charnelas de las capas plegadas.
-Eje del pliegue: línea imaginaria que resulta de la intersección del plano axial
con la charnela.
Elementos de los
pliegues
EBAU

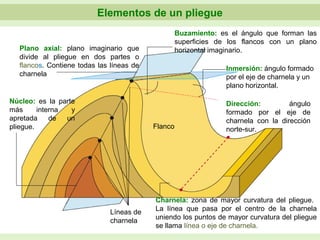

Elementos de un pliegue

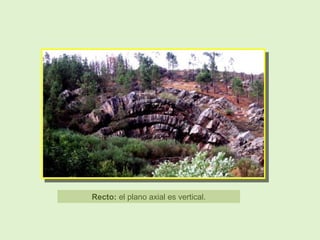

Plano axial: plano imaginario que
divide al pliegue en dos partes o
flancos. Contiene todas las líneas de
charnela
Charnela: zona de mayor curvatura del pliegue.
La línea que pasa por el centro de la charnela
uniendo los puntos de mayor curvatura del pliegue
se llama línea o eje de charnela.
Buzamiento: es el ángulo que forman las
superficies de los flancos con un plano
horizontal imaginario.
Núcleo: es la parte
más interna y
apretada de un
pliegue.
Inmersión: ángulo formado
por el eje de charnela y un
plano horizontal.
Dirección: ángulo
formado por el eje de
charnela con la dirección
norte-sur.Flanco
Líneas de
charnela

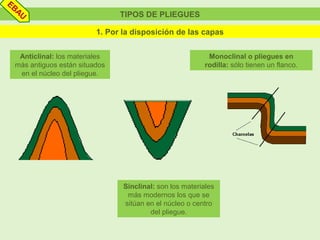

TIPOS DE PLIEGUES

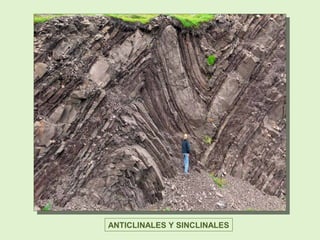

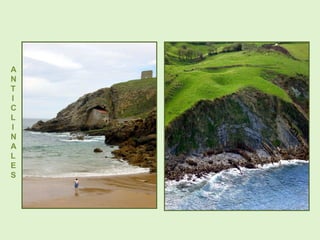

Anticlinal: los materiales
más antiguos están situados
en el núcleo del pliegue.

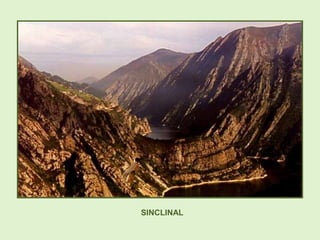

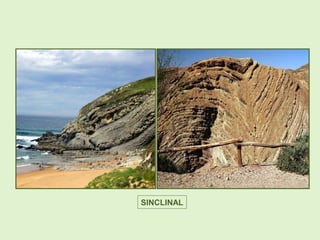

Sinclinal: son los materiales
más modernos los que se
sitúan en el núcleo o centro
del pliegue.
Monoclinal o pliegues en
rodilla: sólo tienen un flanco.
1. Por la disposición de las capas
EBAU

Tipos de plieguesTipos de pliegues
Anticlinal Sinclinal
Proyectos fin de carrera
Pliegue convexo hacia arriba.
Los materiales más antiguos se
encuentran en el núcleo del
plegamiento.
Pliegue convexo hacia arriba.
Los materiales más antiguos se
plegamiento.
Pliegue cóncavo hacia arriba.
Los materiales más modernos se
plegamiento.
Pliegue cóncavo hacia arriba.
Los materiales más modernos se
plegamiento.
EBAU

https://es.scribd.com/document/364209078/1-Geologia-Estructural-Introducc

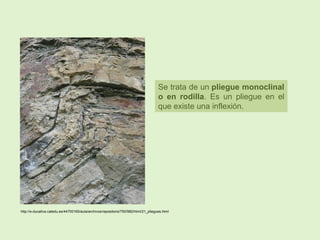

Se trata de un pliegue monoclinal
o en rodilla. Es un pliegue en el
que existe una inflexión.
http://e-ducativa.catedu.es/44700165/aula/archivos/repositorio/750/982/html/21_pliegues.html

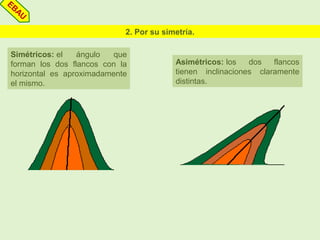

2. Por su simetría.
Simétricos: el ángulo que
forman los dos flancos con la
horizontal es aproximadamente
el mismo.
Asimétricos: los dos flancos
tienen inclinaciones claramente
distintas.
EBAU

Por su simetría respecto al plano axial
Simétricos: presentan
simetría respecto al plano
axial.
Asimétricos: no
presentan simetría.
EBAU

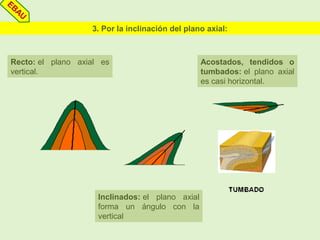

3. Por la inclinación del plano axial:
Recto: el plano axial es
vertical.
Inclinados: el plano axial
forma un ángulo con la
vertical
Acostados, tendidos o
tumbados: el plano axial
es casi horizontal.
EBAU

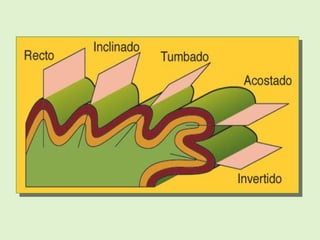

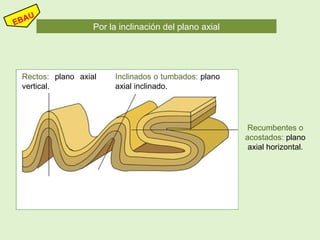

Por la inclinación del plano axial
Rectos: plano axial
vertical.
Inclinados o tumbados: plano
axial inclinado.
Recumbentes o
acostados: plano
axial horizontal.

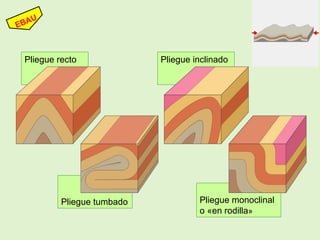

Pliegue monoclinal
o «en rodilla»
Pliegue inclinado
Pliegue tumbado
Pliegue recto

Símbolos de representación de
diferentes tipos de pliegues en los
mapas geológicos.
https://es.wikipedia.org/wiki/Plegamiento

Recto: el plano axial es vertical.

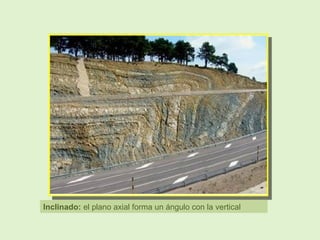

Inclinado: el plano axial forma un ángulo con la vertical

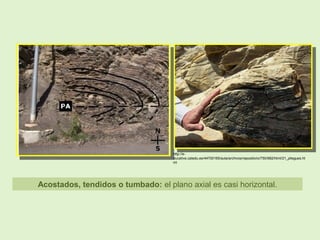

Acostados, tendidos o tumbado: el plano axial es casi horizontal.
http://e-
ducativa.catedu.es/44700165/aula/archivos/repositorio/750/982/html/21_pliegues.ht
ml

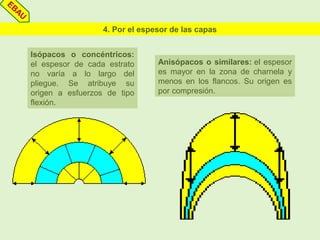

4. Por el espesor de las capas
Isópacos o concéntricos:
el espesor de cada estrato
no varía a lo largo del
pliegue. Se atribuye su
origen a esfuerzos de tipo
flexión.
Anisópacos o similares: el espesor
es mayor en la zona de charnela y
menos en los flancos. Su origen es
por compresión.
EBAU

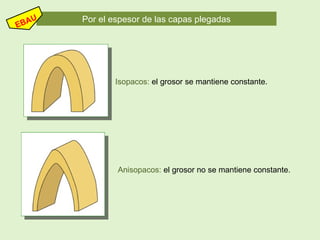

Por el espesor de las capas plegadas
Isopacos: el grosor se mantiene constante.
Anisopacos: el grosor no se mantiene constante.

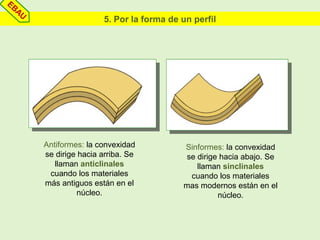

5. Por la forma de un perfil
Antiformes: la convexidad
se dirige hacia arriba. Se
llaman anticlinales
cuando los materiales
más antiguos están en el
núcleo.
Sinformes: la convexidad
se dirige hacia abajo. Se
llaman sinclinales
cuando los materiales
mas modernos están en el
núcleo.
EBAU

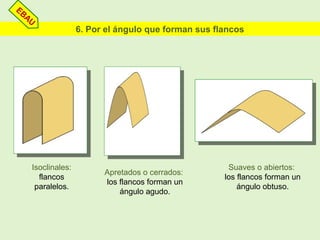

6. Por el ángulo que forman sus flancos
Isoclinales:
flancos
paralelos.
Apretados o cerrados:
los flancos forman un
ángulo agudo.
Suaves o abiertos:
los flancos forman un
ángulo obtuso.
EBAU

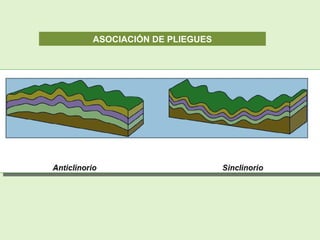

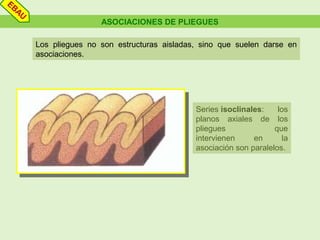

ASOCIACIONES DE PLIEGUES
Los pliegues no son estructuras aisladas, sino que suelen darse en
asociaciones.
Series isoclinales: los
planos axiales de los
pliegues que
intervienen en la
asociación son paralelos.
EBAU

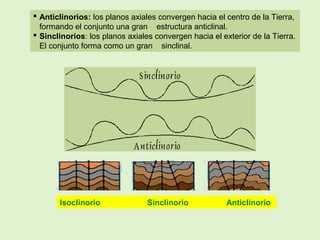

 Anticlinorios: los planos axiales convergen hacia el centro de la Tierra,
formando el conjunto una gran estructura anticlinal.
 Sinclinorios: los planos axiales convergen hacia el exterior de la Tierra.
El conjunto forma como un gran sinclinal.
Isoclinorio Sinclinorio Anticlinorio

http://docentes.educacion.navarra.es/metayosa/1bach/Tierra91.html

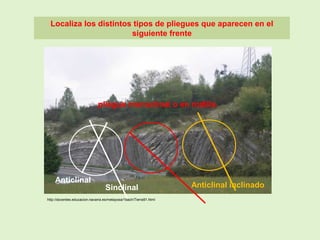

Localiza los distintos tipos de pliegues que aparecen en el
siguiente frente
pliegue monoclinal o en rodilla.
Sinclinal Anticlinal inclinado
Anticlinal

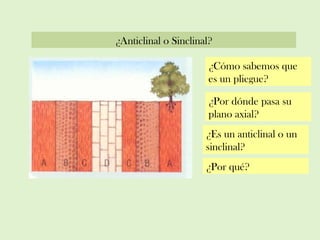

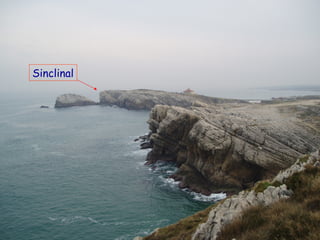

¿Anticlinal o Sinclinal?
¿Cómo sabemos que
es un pliegue?
¿Por dónde pasa su
plano axial?
¿Es un anticlinal o un
sinclinal?
¿Por qué?

DIAPIRISMO
• Diapirismo: Conjunto de procesos geológicos relacionados con la
formación de diapiros.
• Diapiros: Estructuras halocinéticas de pendientes suaves y formas
redondeadas generadas por el desplazamiento vertical de rocas plásticas
de naturaleza salina.

 Para la formación de los diapiros se
necesitan dos factores:
La diferencia de densidad.
La capacidad de desplazamiento
natural.
 Para que se origine un diapiro se
necesitan las siguientes condiciones:
Existencia de una serie sedimentaria,
en la que las rocas salinas se
encuentren en el muro.
Actuación de fuerzas tangenciales
sobre el conjunto rocoso. El diapiro
adquiere forma de seta, y las rocas
salinas se derramarán por la
superficie, cubriendo las rocas que
estaban originariamente por encima de
la sal.
Procesos térmicos. Cuando la roca se
calienta, disminuye su densidad,
aumenta la plasticidad, produciéndose
un ascenso a niveles superiores,
originando un domo.
PLIEGUES DE ORIGEN DIAPÍRICO
Diapirismo: Conjunto de procesos geológicos
relacionados con la formación de diapiros.
Diapiros: Estructuras halocinéticas de
pendientes suaves y formas redondeadas
generadas por el desplazamiento vertical de
rocas plásticas de naturaleza salina.
https://www.youtube.com/watch?v=QzuhWYlg7wc
EBAU

Deformación ruptura: fallasDeformación ruptura: fallas

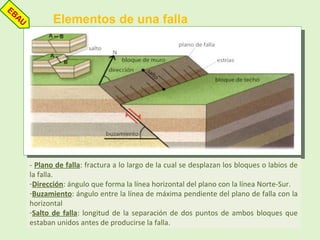

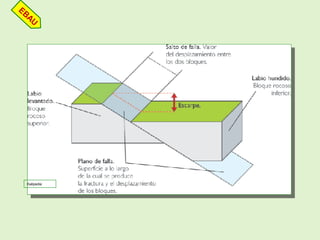

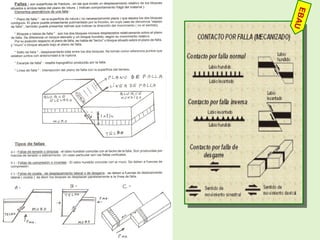

Elementos de una falla
- Plano de falla: fractura a lo largo de la cual se desplazan los bloques o labios de
la falla.
-Dirección: ángulo que forma la línea horizontal del plano con la línea Norte-Sur.
-Buzamiento: ángulo entre la línea de máxima pendiente del plano de falla con la
horizontal
-Salto de falla: longitud de la separación de dos puntos de ambos bloques que
estaban unidos antes de producirse la falla.
EBAU

 Buzamiento: ángulo
entre la línea de
máxima pendiente
del plano de falla
con la horizontal.
Se mide con el
clinómetro.
horizontal
horizontal
Ángulo de
buzamiento
vertical

N

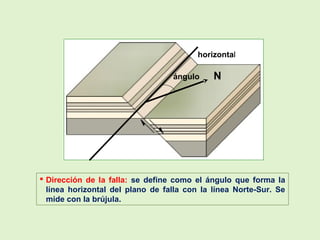

 Dirección de la falla: se define como el ángulo que forma la
línea horizontal del plano de falla con la línea Norte-Sur. Se
mide con la brújula.
ángulo
horizontal

COMPORTAMIENTO FRÁGIL DE LAS ROCAS. FALLAS
Compresión
Distensión
Cizalla
Falla de
desgarre
Falla
directa
Falla
inversa
Roca sin
deformar

Tipos de fallas
Según el desplazamiento o salto de bloques, las fallas se clasifican
en:
Falla normal Falla inversa Falla vertical Falla de desgarre
Con plano de falla inclinado Con plano de falla vertical
Se originan
por fuerzas
distensivas
Se originan
por fuerzas
compresivas
Se originan por fuerzas de
cizalladura
EBAU

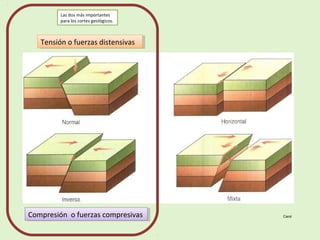

Tensión o fuerzas distensivasTensión o fuerzas distensivas
Compresión o fuerzas compresivasCompresión o fuerzas compresivas Carol
Las dos más importantes
para los cortes geológicos.

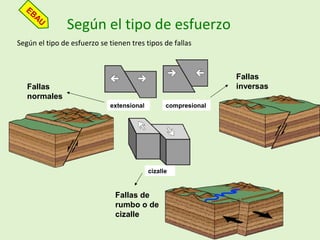

Según el tipo de esfuerzo
Según el tipo de esfuerzo se tienen tres tipos de fallas
cizalle
compresionalextensional
Fallas
normales
Fallas
inversas
Fallas de
rumbo o de
cizalle
EBAU

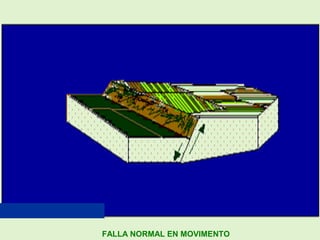

Las FALLAS NORMALES se
presentan en ambientes
extensivos.
Las FALLAS INVERSAS se
presentan en ambientes
compresivos.
Una falla puede ser descrita por sus
características:
Escarpe
Plano de falla
Buzamiento o
Manteo
(distancia entre las
superficies en la vertical)
(ángulo del plano de falla
con la horizontal)
Rumbo
(dirección con
respecto al Norte)

Falla normal o directa Falla inversa

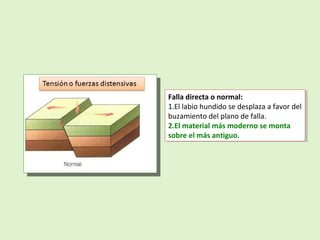

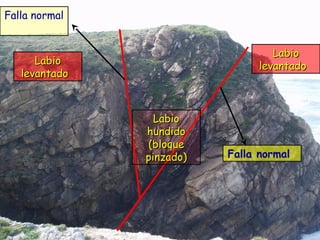

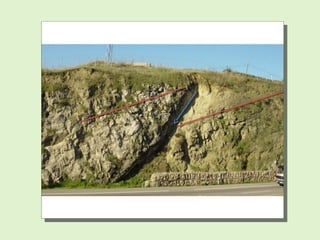

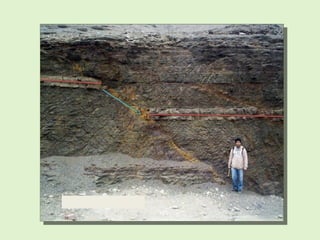

Falla directa o normal:
1.El labio hundido se desplaza a favor del
buzamiento del plano de falla.
2.El material más moderno se monta
sobre el más antiguo.
Falla directa o normal:
1.El labio hundido se desplaza a favor del
buzamiento del plano de falla.
2.El material más moderno se monta
sobre el más antiguo.

Falla inversa:
1.El labio hundido se desplaza en contra
del buzamiento del plano de falla.
2.El material más antiguo se monta
sobre el más moderno.
Falla inversa:
1.El labio hundido se desplaza en contra
del buzamiento del plano de falla.
2.El material más antiguo se monta
sobre el más moderno.

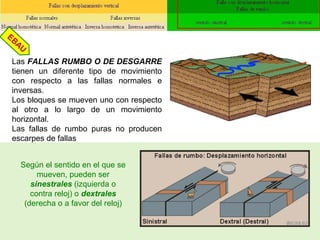

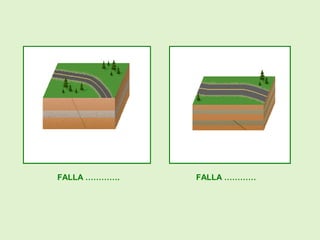

Las FALLAS RUMBO O DE DESGARRE
tienen un diferente tipo de movimiento
con respecto a las fallas normales e
inversas.
Los bloques se mueven uno con respecto
al otro a lo largo de un movimiento
horizontal.
Las fallas de rumbo puras no producen
escarpes de fallas
Según el sentido en el que se
mueven, pueden ser
sinestrales (izquierda o
contra reloj) o dextrales
(derecha o a favor del reloj)
EBAU

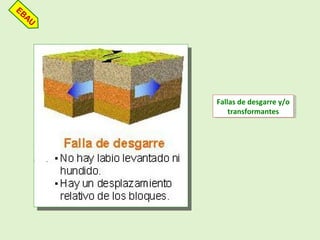

Fallas de desgarre y/o
transformantes
Fallas de desgarre y/o
transformantes
EBAU

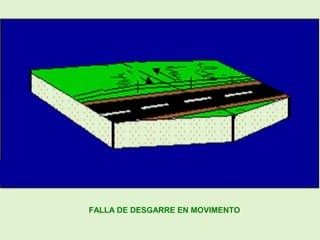

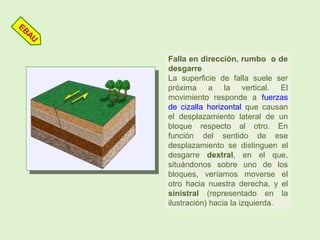

Falla en dirección, rumbo o de
desgarre
La superficie de falla suele ser
próxima a la vertical. El
movimiento responde a fuerzas
de cizalla horizontal que causan
el desplazamiento lateral de un
bloque respecto al otro. En
función del sentido de ese
desplazamiento se distinguen el
desgarre dextral, en el que,
situándonos sobre uno de los
bloques, veríamos moverse el
otro hacia nuestra derecha, y el
sinistral (representado en la
ilustración) hacia la izquierda.
EBAU

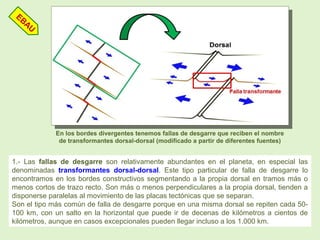

1.- Las fallas de desgarre son relativamente abundantes en el planeta, en especial las
denominadas transformantes dorsal-dorsal. Este tipo particular de falla de desgarre lo
encontramos en los bordes constructivos segmentando a la propia dorsal en tramos más o
menos cortos de trazo recto. Son más o menos perpendiculares a la propia dorsal, tienden a
disponerse paralelas al movimiento de las placas tectónicas que se separan.
Son el tipo más común de falla de desgarre porque en una misma dorsal se repiten cada 50-
100 km, con un salto en la horizontal que puede ir de decenas de kilómetros a cientos de
kilómetros, aunque en casos excepcionales pueden llegar incluso a los 1.000 km.
EBAU
En los bordes divergentes tenemos fallas de desgarre que reciben el nombre
de transformantes dorsal-dorsal (modificado a partir de diferentes fuentes)

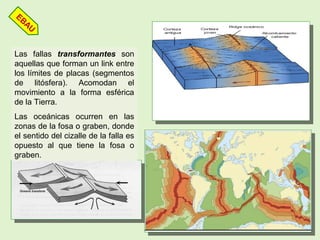

Las fallas transformantes son
aquellas que forman un link entre
los límites de placas (segmentos
de litósfera). Acomodan el
movimiento a la forma esférica
de la Tierra.
Las oceánicas ocurren en las
zonas de la fosa o graben, donde
el sentido del cizalle de la falla es
opuesto al que tiene la fosa o
graben.
EBAU

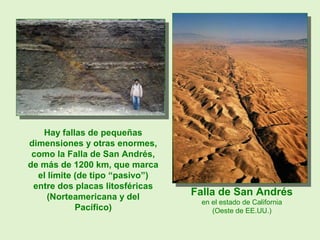

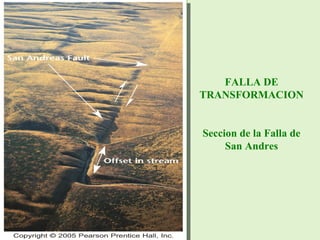

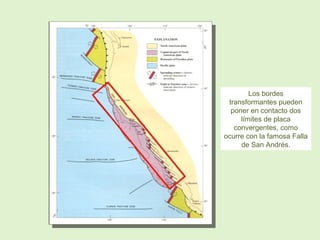

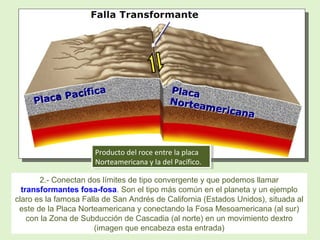

Hay fallas de pequeñas
dimensiones y otras enormes,
como la Falla de San Andrés,
de más de 1200 km, que marca
el límite (de tipo “pasivo”)
entre dos placas litosféricas
(Norteamericana y del
Pacífico)
Falla de San Andrés
en el estado de California
(Oeste de EE.UU.)

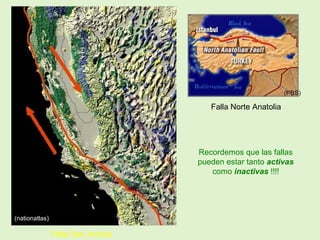

Falla San Andres
(nationatlas)
(PBS)
Falla Norte Anatolia
Recordemos que las fallas

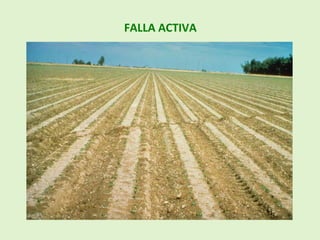

pueden estar tanto activas
como inactivas !!!!

Falla de San Andrés
Ubicada en el
Oeste de Norteamérica
Esta falla es famosa
por producir grandes y
devastadores
terremotos. Este
sistema tiene una
longitud de
aproximadamente
1.286 km y pasa a
través de California,
Estados Unidos, y de
Baja California en
México.
Ubicada en el
Oeste de Norteamérica
Esta falla es famosa
por producir grandes y
devastadores
terremotos. Este
sistema tiene una
longitud de
aproximadamente
1.286 km y pasa a
través de California,
Estados Unidos, y de
Baja California en
México.
EBAU

Producto del roce entre la placa
Norteamericana y la del Pacífico.
Producto del roce entre la placa
Norteamericana y la del Pacífico.
2.- Conectan dos límites de tipo convergente y que podemos llamar
transformantes fosa-fosa. Son el tipo más común en el planeta y un ejemplo
claro es la famosa Falla de San Andrés de California (Estados Unidos), situada al
este de la Placa Norteamericana y conectando la Fosa Mesoamericana (al sur)
con la Zona de Subducción de Cascadia (al norte) en un movimiento dextro
(imagen que encabeza esta entrada)

Los bordes
transformantes pueden
poner en contacto dos
límites de placa
convergentes, como
ocurre con la famosa Falla
de San Andrés.

FALLA DE
TRANSFORMACION
Seccion de la Falla de
San Andres

Falla Azores-Gibraltar
En algunos puntos cerca de la Península Itálica algunos geólogos creen que la falla
conecta con una zona de subducción donde la placa Africana está subduciendo
lentamente por debajo de la placa Euroasiática.
La falla se mueve de forma lateral, moviéndose aproximadamente a un ritmo de 4
mm anuales, pero en los segmentos orientales aparecen puntos en compresión.
Esta falla es el origen del Gran Terremoto de Lisboa de 1755
Se extiende desde
Azores, hacia el
estrecho de
Gibraltar.
Esta forma parte del
límite de placas
entre la Placa
Euroasiática y la
Placa Africana.
EBAU

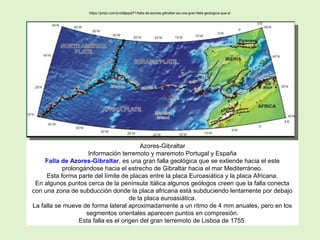

Azores-Gibraltar
Información terremoto y maremoto Portugal y España
Falla de Azores-Gibraltar, es una gran falla geológica que se extiende hacia el este
prolongándose hacia el estrecho de Gibraltar hacia el mar Mediterráneo.
Esta forma parte del límite de placas entre la placa Euroasiática y la placa Africana.
En algunos puntos cerca de la península itálica algunos geólogos creen que la falla conecta
con una zona de subducción donde la placa africana está subduciendo lentamente por debajo
de la placa euroasiática.
La falla se mueve de forma lateral aproximadamente a un ritmo de 4 mm anuales, pero en los
segmentos orientales aparecen puntos en compresión.
Esta falla es el origen del gran terremoto de Lisboa de 1755.
https://prezi.com/jvvb9jepqf71/falla-de-azores-gibraltar-es-una-gran-falla-geologica-que-s/

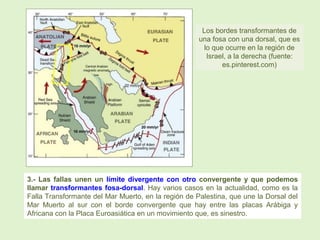

Los bordes transformantes de
una fosa con una dorsal, que es
lo que ocurre en la región de
Israel, a la derecha (fuente:
es.pinterest.com)
3.- Las fallas unen un límite divergente con otro convergente y que podemos
llamar transformantes fosa-dorsal. Hay varios casos en la actualidad, como es la
Falla Transformante del Mar Muerto, en la región de Palestina, que une la Dorsal del
Mar Muerto al sur con el borde convergente que hay entre las placas Arábiga y
Africana con la Placa Euroasiática en un movimiento que, es sinestro.

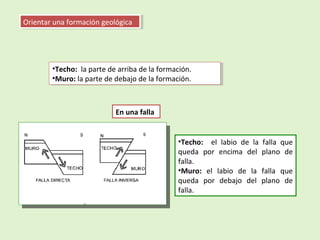

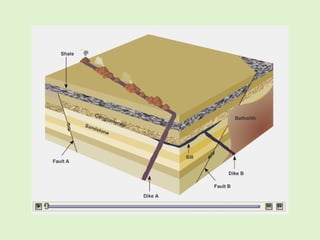

Orientar una formación geológicaOrientar una formación geológica
•Techo: la parte de arriba de la formación.
•Muro: la parte de debajo de la formación.
•Techo: la parte de arriba de la formación.
•Muro: la parte de debajo de la formación.

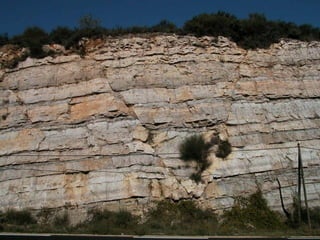

En una falla
•Techo: el labio de la falla que
queda por encima del plano de
falla.
•Muro: el labio de la falla que
queda por debajo del plano de
falla.

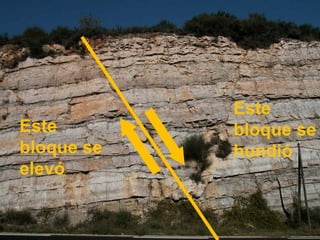

Este
bloque se
hundió
Este
bloque se
elevó

LabioLabio
levantadolevantado
LabioLabio
levantadolevantado
LabioLabio
hundidohundido
(bloque(bloque
pinzado)pinzado)

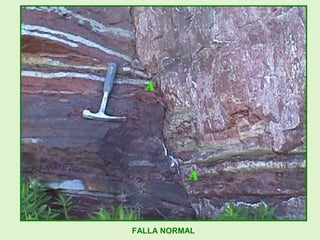

Falla normal
Falla normal

FALLA …………. FALLA …………

FALLA DE DESGARRE EN MOVIMENTO

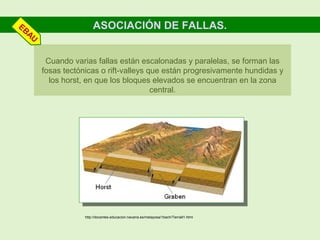

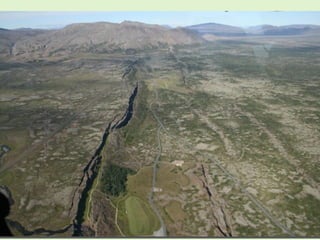

Cuando varias fallas están escalonadas y paralelas, se forman las
fosas tectónicas o rift-valleys que están progresivamente hundidas y
los horst, en que los bloques elevados se encuentran en la zona
central.
http://docentes.educacion.navarra.es/metayosa/1bach/Tierra91.html

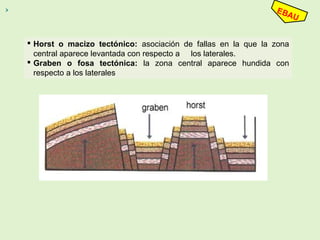

ASOCIACIÓN DE FALLAS.EBAU

 Horst o macizo tectónico: asociación de fallas en la que la zona
central aparece levantada con respecto a los laterales.
 Graben o fosa tectónica: la zona central aparece hundida con
respecto a los laterales

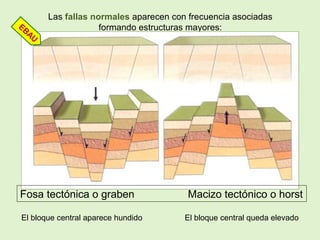

Las fallas normales aparecen con frecuencia asociadas
formando estructuras mayores:
Fosa tectónica o graben Macizo tectónico o horst
El bloque central aparece hundido El bloque central queda elevado
EBAU

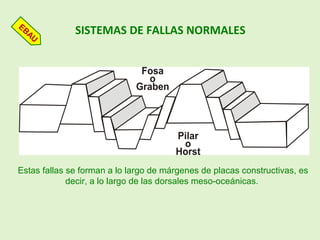

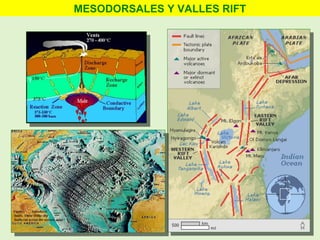

SISTEMAS DE FALLAS NORMALES
Estas fallas se forman a lo largo de márgenes de placas constructivas, es
decir, a lo largo de las dorsales meso-oceánicas.
EBAU

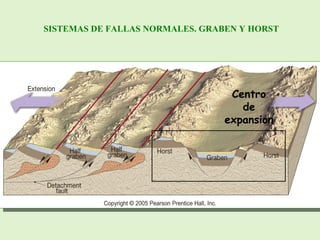

SISTEMAS DE FALLAS NORMALES. GRABEN Y HORST
Centro
de
expansion

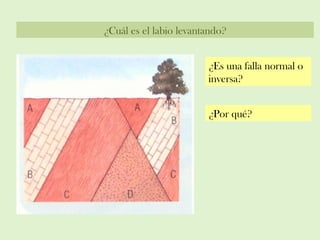

¿Cuál es el labio levantando?
¿Es una falla normal o
inversa?
¿Por qué?

La mitad occidental de la Península
Ibérica, que se corresponde con los
materiales más antiguos, tiene una
estructura en Horsts y Grabens. De
norte a sur:
Graben ---------- Cuenca del Duero
Horst ---------- Sistema Central
Graben ---------- Depresión del Tajo
Horst ---------- Montes de Toledo
Graben ---------- Llanura Manchega
¡Ojo!. No todos los sistemas
montañosos son asociaciones de
fallas; también pueden ser por
plegamientos (Sistema Ibérico); por
estructuras mixtas (Sistema Bético y
Pirineos); o parte de un tipo y parte
de otro (Cordillera Cantábrica).

Deformación ruptura: diaclasasDeformación ruptura: diaclasas

Son deformaciones frágiles de pequeña magnitud. Afectan, como
máximo, a un estrato. A veces sólo a una roca o mineral. Su origen
puede ser tectónico (por la energía interna de la Tierra) o no.
Algunos tipos de diaclasas son:
 De retracción: grietas que se
forman en las rocas por pérdida
de volumen. Por ejemplo en las
arcillas cuando se deshidratan o en
rocas volcánicas (basalto) al
solidificar.
 Por descompresión: por
disminución de la presión litostática
se produce la expansión
volumétrica de la roca.
 De esfuerzos tectónicos: son los
tectónicos, producidos por
movimiento de las placas.
http://recursostic.educacion.es/ciencias/biosfera/web/alumno/4ESO/MedioNatural2/contenido1.ht
m
EBAU

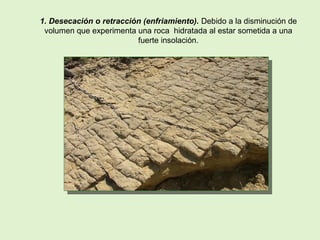

1. Desecación o retracción (enfriamiento). Debido a la disminución de
volumen que experimenta una roca hidratada al estar sometida a una
fuerte insolación.

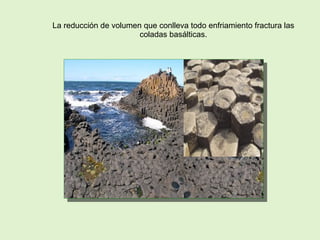

La reducción de volumen que conlleva todo enfriamiento fractura las
coladas basálticas.

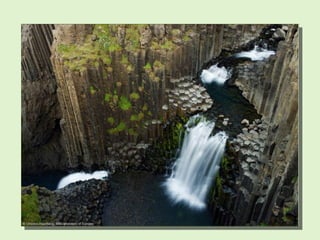

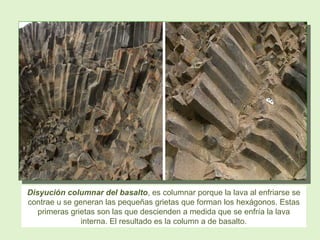

Disyución columnar del basalto, es columnar porque la lava al enfriarse se
contrae u se generan las pequeñas grietas que forman los hexágonos. Estas
primeras grietas son las que descienden a medida que se enfría la lava
interna. El resultado es la column a de basalto.

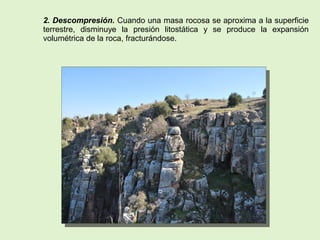

2. Descompresión. Cuando una masa rocosa se aproxima a la superficie
terrestre, disminuye la presión litostática y se produce la expansión
volumétrica de la roca, fracturándose.

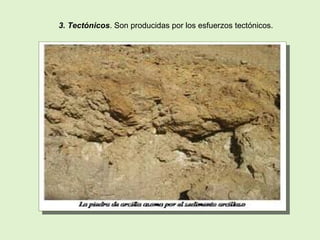

3. Tectónicos. Son producidas por los esfuerzos tectónicos.

Comportamiento frágil de las rocas. Diaclasas
Retracción, desecación o enfriamiento
Descompresión Cuña de raíces

Estructuras mixtasEstructuras mixtas

Frecuentemente se producen asociaciones entre pliegues y fallas.
Pliegue-falla: tras plegarse un material, si las fuerzas compresivas
siguen actuando puede llegar a superarse su límite de plasticidad y
romperse.
Cabalgamiento: si, tras producirse un pliegue-falla, siguen actuando las
fuerzas. Una de las dos partes se desplazará por encima de la otra.
Mantos de corrimiento: son cabalgamientos de grandes dimensiones.
El desplazamiento puede ser de cientos de kilómetros, llegándose a
desconectar una parte de la otra. A estos mantos se les suelen
superponer nuevos plegamientos.
EBAU

PLIEGUES – FALLASPLIEGUES – FALLAS
Tras plegarse un material, si las fuerzas compresivas siguen
actuando puede llegar a superarse su límite de plasticidad
y romperse.

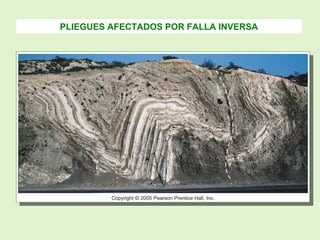

PLIEGUES AFECTADOS POR FALLA INVERSA

Proyecto biosfera
CABALGAMIENTO O MANTO DE CORRIMIENTOCABALGAMIENTO O MANTO DE CORRIMIENTO
Cabalgamiento y Manto de corrimiento:
Es un pliegue tumbado que se desplaza a distancias largas.
Esto da como resultado:
1.Una falla inversa, horizontal o subhorizontal
2.Los materiales más antiguos se disponen sobre los más modernos.
Si el cabalgamiento tiene más de 5 km de longitud se le llama manto de
corrimiento.
Cabalgamiento y Manto de corrimiento:
Es un pliegue tumbado que se desplaza a distancias largas.
Esto da como resultado:
1.Una falla inversa, horizontal o subhorizontal
2.Los materiales más antiguos se disponen sobre los más modernos.
Si el cabalgamiento tiene más de 5 km de longitud se le llama manto de
corrimiento.

Cabalgamientos: Son estructuras tectónicas de tipo discontinuo, con
presencia de fracturas inversas, originadas por compresión, con una
inclinación del plano de falla de bajo ángulo, casi horizontal.

Evolución de un cabalgamiento
Se producen como consecuencia de grandes fuerzas compresivas como consecuencia
del choque de dos continentes.
El material de uno de los lados se desplaza sobre el otro durante varios kilómetros.
Material autóctono: son las rocas que
corresponden a esa zona (sector 1)
Material alóctono: rocas que se
forman en otros sectores (sector2).
En este caso el material
alóctono se provienen por
un proceso tectónico, se
llama manto tectónico o
manto de corrimiento
(sector 2).
Material autóctono Manto tectónico
Geovirtua
l

Reconocimiento de un cabalgamiento
1. Material más antiguo (manto tectónico) sobre más moderno (material autóctono)
2. El material de arriba, el alóctono, no tienen nada que ver en su formación con el de
abajo (facies completamente diferentes)
3. El material de arriba, el alóctono, presenta un mayor grado de deformación y
metamorfismo que el de abajo.
4. Se aprecia una falla inversa, horizontal o subhorizontal.
1. Material más antiguo (manto tectónico) sobre más moderno (material autóctono)
2. El material de arriba, el alóctono, no tienen nada que ver en su formación con el de
abajo (facies completamente diferentes)
3. El material de arriba, el alóctono, presenta un mayor grado de deformación y
metamorfismo que el de abajo.
4. Se aprecia una falla inversa, horizontal o subhorizontal.
Terminología en un manto de corrimiento:
1.Cabalgamiento, manto tectónico o manto
de corrimiento: formación geológica de gran
extensión que se produce como consecuencia
del desarrollo de un pliegue tumbado que se
extiende durante muchos kilómetros.
2.Escama o Klippe: restos aislados del manto
de corrimiento.
3.Ventana tectónica o fenster: sectores donde
falta el manto tectónico.
Los klippe y las ventanas tectónicas se originan
por acción de la erosión.
Geovirtua
l

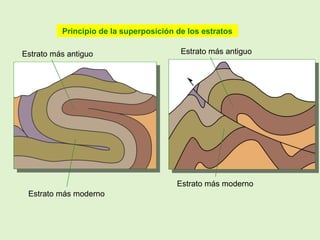

Principio de la superposición de los estratos
Estrato más antiguo
Estrato más moderno
Estrato más antiguo
Estrato más moderno

Las fallas inversas de bajo
ángulo de buzamiento se
conocen también como
cabalgamientos, ya que
unos materiales se montan
encima de otros. Si el
desplazamiento es de varios
kilómetros, se habla de
mantos de corrimiento. La
erosión genera klippes y
ventanas tectónicas.
Cabalgamiento

Mantos de corrimiento: Son estructuras tectónicas originadas por el
desplazamiento sobre un sustrato de varias decenas o centenas de Km de un
conjunto de masas rocosas, debido a esfuerzos tectónicos. La diferencia es
solo el tamaño: los cabalgamientos son menores y los mantos de corrimiento
mayores.

EBAU

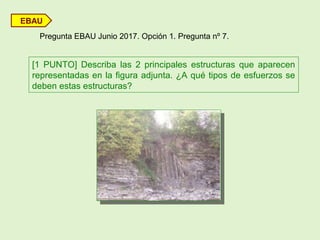

[1 PUNTO] Describa las 2 principales estructuras que aparecen
representadas en la figura adjunta. ¿A qué tipos de esfuerzos se
deben estas estructuras?
Pregunta EBAU Junio 2017. Opción 1. Pregunta nº 7.

Pregunta Nº 7 (1 punto): deben identificar las 2 estructuras existentes: pliegue y
falla (0,5 puntos). Si comentan cuales son las causas de su formación y lo
ilustran con dibujos: pliegues (esfuerzos compresivos y/o deformación plástica)
y fallas (deformación frágil), (0,5 puntos).
RespuestasEBAU

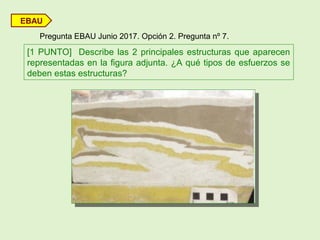

EBAU
[1 PUNTO] Describe las 2 principales estructuras que aparecen
representadas en la figura adjunta. ¿A qué tipos de esfuerzos se
deben estas estructuras?

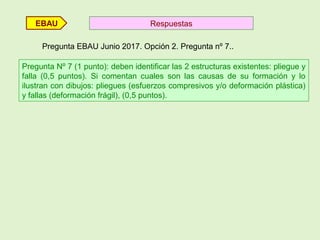

Pregunta Nº 7 (1 punto): deben identificar las 2 estructuras existentes: pliegue y
falla (0,5 puntos). Si comentan cuales son las causas de su formación y lo
ilustran con dibujos: pliegues (esfuerzos compresivos y/o deformación plástica)
y fallas (deformación frágil), (0,5 puntos).
RespuestasEBAU
Pregunta EBAU Junio 2017. Opción 2. Pregunta nº 7..

EBAU

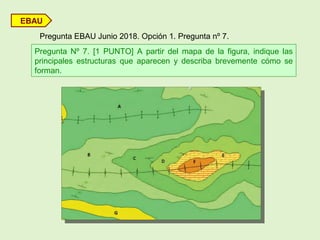

Pregunta Nº 7. [1 PUNTO] A partir del mapa de la figura, indique las
principales estructuras que aparecen y describa brevemente cómo se
forman.

RespuestasEBAU

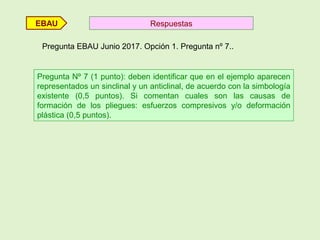

Pregunta Nº 7 (1 punto): deben identificar que en el ejemplo aparecen
representados un sinclinal y un anticlinal, de acuerdo con la simbología
existente (0,5 puntos). Si comentan cuales son las causas de
formación de los pliegues: esfuerzos compresivos y/o deformación
plástica (0,5 puntos).

Pregunta Nº 7 [1 PUNTO] A la vista del mapa geológico adjunto, identifique
las principales estructuras que aparecen y describa brevemente cómo se
forman.
EBAU

RespuestasEBAU
Pregunta Nº 7 (1 punto): la observación de los símbolos de
buzamiento permite identificar que están representados un sinclinal y
un anticlinal (0,5 puntos). Si comentan cuales son las causas de
formación de los pliegues: esfuerzos compresivos y/o deformación
plástica (0,5 puntos).

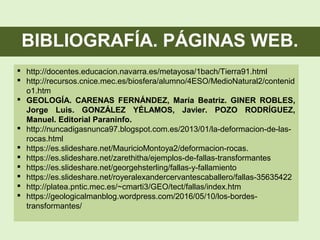

 http://docentes.educacion.navarra.es/metayosa/1bach/Tierra91.html
 http://recursos.cnice.mec.es/biosfera/alumno/4ESO/MedioNatural2/contenid
o1.htm
 GEOLOGÍA. CARENAS FERNÁNDEZ, María Beatriz. GINER ROBLES,
Jorge Luis. GONZÁLEZ YÉLAMOS, Javier. POZO RODRÍGUEZ,
Manuel. Editorial Paraninfo.
 http://nuncadigasnunca97.blogspot.com.es/2013/01/la-deformacion-de-las-
rocas.html
 https://es.slideshare.net/MauricioMontoya2/deformacion-rocas.
 https://es.slideshare.net/zarethitha/ejemplos-de-fallas-transformantes
 https://es.slideshare.net/georgehsterling/fallas-y-fallamiento
 https://es.slideshare.net/royeralexandercervantescaballero/fallas-35635422
 http://platea.pntic.mec.es/~cmarti3/GEO/tect/fallas/index.htm
 https://geologicalmanblog.wordpress.com/2016/05/10/los-bordes-
transformantes/
BIBLIOGRAFÍA. PÁGINAS WEB.

Tema4. deformaciones de la corteza terrestre

Más contenido relacionado

La actualidad más candente

Similar a Tema4. deformaciones de la corteza terrestre

Más de Belén Ruiz González

Último

Tema4. deformaciones de la corteza terrestre
