1. GeotextilesIng. Maria Auxiliadora Morales

2. GeotextilesSon telas que, cuando se utilizan en asociación con el suelo, tienen la capacidad de separar, filtrar, reforzar, proteger, o drenar. Son muy utilizados en aplicaciones geotécnicas (protección contra la erosión).Puede elegir entre materiales naturales (como el yute y el coco) o sustancias artificiales como polipropileno o de poliéster (geosintéticos). Actualmente el uso de tejidos geotextiles se ha ampliado, y se han introducido geotextiles compuestos, se han desarrollado productos como mallas y geogrids. Estos productos tienen una amplia gama de usos y se utilizan actualmente en muchas aplicaciones de ingeniería civil que incluyen carreteras, aeropuertos, ferrocarriles, embalses, estructuras de retención, embalses, canales, presas, protección de las orillas , frenar la erosión de suelos y la ingeniería costera.

3. Tipos de GeotextilesLos Geotextiles agujados de fibra cortada no sometidos al proceso de termofusión son materiales con mínima resistencia mecánica, ya que al no haber unión entre sus elementos y no estar ligados entre sí, pueden ser perforados con facilidad ante la aplicación de una fuerza perpendicular porque se abren sus fibras sin ofrecer resistencia, al mismo tiempo los esfuerzos de tracción las separa desenlazándolas.Los Geotextiles solo termosoldadosno tienen espesor, su elongación es menor que los agujados.Los Geotextiles agujados de filamento continuo, o agujados y termosoldados, poseen alta resistencia mecánica para evitar la rotura, también poseen espesores adecuados para cumplir con su función de drenaje y función de protección de las geomembranas y funciona con efecto colchón..

4. Uso del geotextilEn obras de ingeniería, especialmente cuando se trata de construcciones donde intervienen diferentes tipos de suelo, cumpliendo diversas funciones, como son:Separar estratos diferentes, evitando la mezcla indeseada de los materiales, por ejemplo delimitando una capa de drenaje de arena gruesa, del resto de un terraplén construido en arcilla, evitando así que los flujos internos de agua arrastren el material fino y llegue a colmatarse la capa drenante.

5. Evitar la mezcla indeseada de suelos con características diversas, por ejemplo evitando la mezcla del material de un terraplén o dique con el material original que se encuentra debajo de él.Geotextiles usados en subdrenajeDeben cumplir las exigencias mostradas en la Tabla N° 650-2. Si se hace una evaluación detallada de las condiciones del sitio, se podrán disminuir los requerimientos a los exigidos para la clase 3 de la Tabla N° 650-1.para Construcción de Carreteras.Tabla 650-2Geotextiles para Subdrenaje– Requerimientos

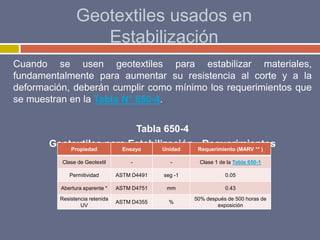

6. Geotextiles usados en EstabilizaciónCuando se usen geotextiles para estabilizar materiales, fundamentalmente para aumentar su resistencia al corte y a la deformación, deberán cumplir como mínimo los requerimientos que se muestran en la Tabla N° 650-4.Tabla 650-4Geotextiles para Estabilización - Requerimientos

7. Geotextiles usados en Control permanente de ErosiónLos geotextiles usados directamente para control de erosión superficial e indirectamente, bajo enrocados de protección (tipo rip-rap), debe cumplir los requerimientos que se muestran en la Tabla N° 650-5.Tabla 650-5Geotextiles para control permanente de Erosión - Requerimientos

8. Geotextiles usados en Defensas Temporales de LodosLos geotextiles que se usen temporalmente durante construcción para proteger los cauces naturales y las obras de drenaje de materiales finos transportados por agua de escorrentía, deberán cumplir los requerimientos mostrados en la Tabla 650-6.Tabla 650-6Geotextiles usados en defensas temporales - Requerimientos

9. Geotextiles usados para pavimentaciónPara aplicaciones de geotextil en contacto con capas de concreto asfáltico, para disminuir la posibilidad de grietas en refuerzo de pavimentos antiguos, se deberán cumplir los requerimientos que se muestran en la Tabla 650-7.Tabla 650-7Geotextiles para Pavimentación (MARV *)

10. Geotextiles para RefuerzoEn general los geotextiles usados en tierra reforzada, bien sea en terraplenes o en estructuras de contención, deberán cumplir los requerimientos estipulados en esta sección para geotextiles usados en estabilización (Tabla N° 650-4).Para obras de envergadura donde la obra se encuentre como parte de la carretera, tales como estructuras de contención, estribos de puentes y terraplenes donde la calzada se encuentre en la corona, deben utilizarse geotextiles de alto módulo, con los parámetros de resistencia solicitados por el diseñador, para garantizar una baja deformación de la obra.

11. Imágenes de aplicación de los geotextilesGeotextil tejido: Estabilización de Terraplenes. MERCASA – PereiraGeotextil no tejido: Subdren, Aeropuerto Eldorado Bogotá.Geotextil: Refuerzo y separación Bodegas industrias VolmoCajicá – Colombia
