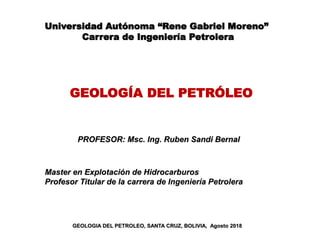

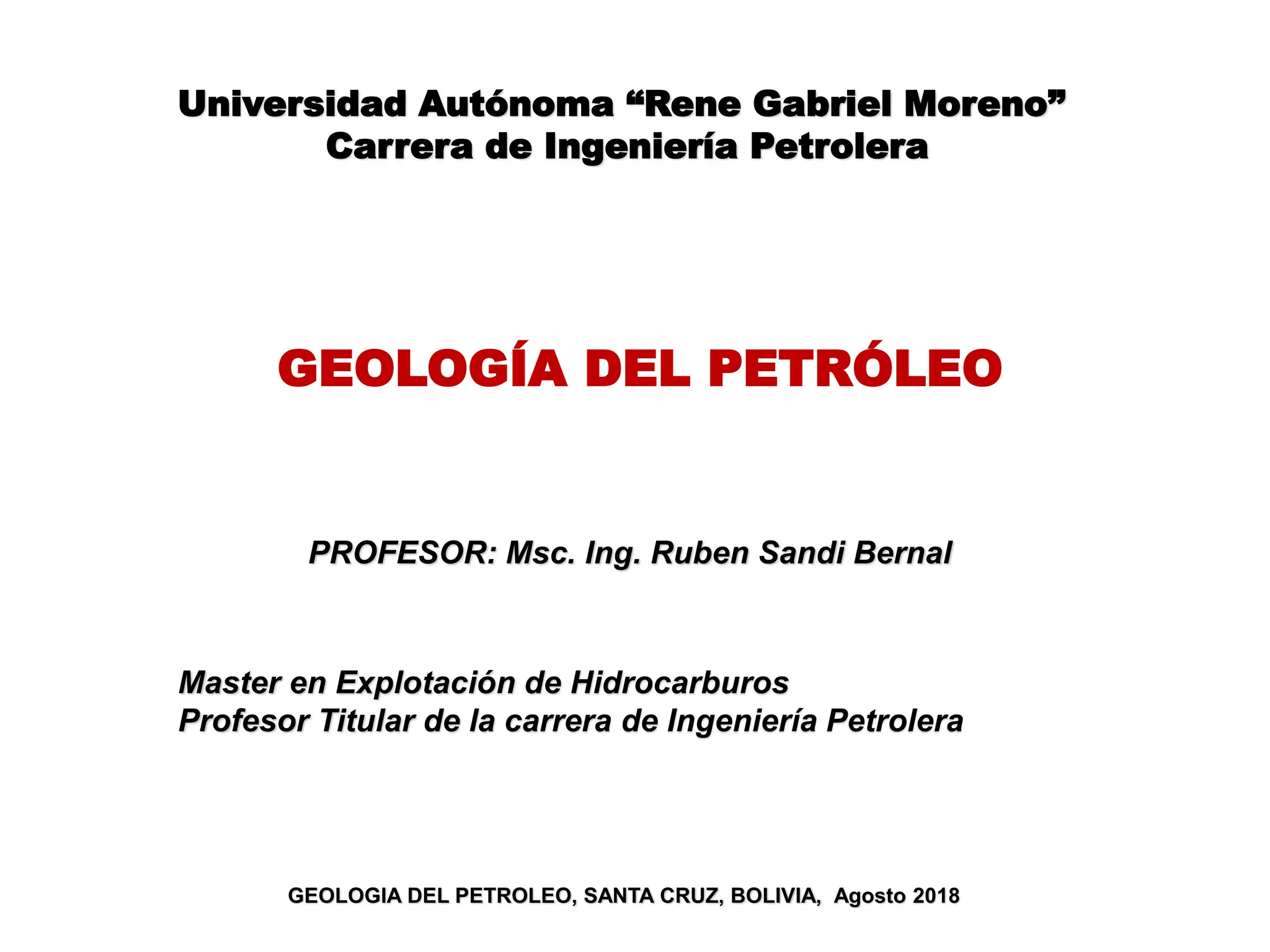

1. PROFESOR: Msc. Ing. Ruben Sandi Bernal
GEOLOGÍA DEL PETRÓLEO
Master en Explotación de Hidrocarburos
Profesor Titular de la carrera de Ingeniería Petrolera
GEOLOGIA DEL PETROLEO, SANTA CRUZ, BOLIVIA, Agosto 2018
Universidad Autónoma “Rene Gabriel Moreno”
Carrera de Ingeniería Petrolera

15. Detector de Gas y Cromatógrafo

16. Análisis de muestras de recortes (roca)

17. Cabina de detección de gas o mudlogging

18. Datos de Gas para Perfil Litológico

19. Perfil Litológico

20. Perfil Litológico

21. Perfil Litológico
Penetración
en min/m
Litología
Gas total
Cromatografía de los gases
Registro litológico

22. Registros de Pozo
Herramientas de perfilaje Camión tipo de perfilaje

23. Esquema de un perfilaje y sonda

24. Registros eléctricos y sus usos

25. Potencial espontaneo (SP)

28. Perfil de resistividad y potencial espontaneo

29. Perfil de potencial espontaneo y resistividad

30. Perfil de resistividad en zona de hidrocarburo

31. Perfil de Rayos Gamma, Neutrón y Densidad

33. Registro VSP o Sísmica de Pozo

34. Geología de Subsuelo
La geología de subsuelo integra:
• Datos de la perforación del pozo: Desviación del pozo, lodo
• Registros de pozo a cable
• Sísmica de pozo y sísmica 2D, 3D
• Geología durante la perforación de pozos: estratigrafía: descripción de
formaciones y colocado de topes y geología estructural
• Detección de gas, cromatografía y evaluación de hidrocarburos líquidos
• Mapas
• Secciones estructurales
• Calculo de reservas

35. Desviación del pozo

37. Desviación del Pozo
X0 Y0
X1 Y1
X2 Y2
X
Y
X0 Y0

41. Correlación estratigráfica
La correlación se la realiza en base a marcadores (markers):
•Caliza
•Carbón
•Lutita o arcilita
Correlación litológica en base a las rocas
Correlación cronoestratigráfica en base a líneas de tiempo
Registros utilizados: Curva del SP, rayos gamma, sónico,
resistividad

42. Correlación estratigráfica

43. Figura 3.80 Correlación de pozos en un complejo reservorio deltaico. Nivel de correlación carbón
Correlación Estratigráfica

44. Figura 3.81 Correlación Delta de Nigeria. Muestra cambio de facies y adelgazamiento

47. Figura 3.82 Sección estructural transversal a través del campo Argyll, Mar del Norte
Construcción de secciones transversales

48. Figura 3.83 Sección estructural transversal a través del campo Argyll, Mar del Norte, usando
la discordancia Cimmerian como datum. La figura demuestra la truncación del estrato
pre- Cretácico inferior

50. Mapas de Subsuelo
• Mapa estructural en tiempo – isocrónico
• Mapa estructural en profundidad
• Mapa isópaco
• Mapa isócoro
• Mapa de relación arcilla/arena
• Mapa de neto arenoso y neto productor
• Mapa de porosidad
• Mapa de permeabilidad

51. Mapa estructural en profundidad
CERRADO POR INVASION DE AGUA
CERRADO-TEMPORALMENTE ABANDONADO
CERRADO POR ARENA
CERRADO EN RESERVA
PRODUCTOR DE GAS Y CONDENSADO
POZO PROPUESTO
ABANDONADO
CON ZONA ABANDONADA
INYECTOR DE GAS
ESTADO DE LOS POZOS
POZO PRODUCTOR DE PETROLEO
NO ALCANZO
Cierre estructural
Spill point
Culminación

52. Mapa isópaco
Mapa isópaco registra el espesor de una unidad estratigráfica o de
una formación. Este mapa puede ser local o regional y tiende a ser
más confiable cuando están integrados la sísmica y datos de pozo.
Existe una tendencia natural a pensar que el espesor se incrementa
con la subsidencia de la cuenca, lo cual no necesariamente es así
Mapa isócoro
Mapa isócoro es un tipo particular de mapa isópaco que indica el
espesor del intervalo entre el contacto agua – petróleo y la roca sello
(cap rock) de una trampa. Un tipo relacionado de mapa geológico de
subsuelo es el mapa neto productor (net pay), el cual contornea la
relación espesor bruto a espesor neto productor (gross pay a net pay)
dentro un reservorio. Estos mapas son usados para calculo de
reservas
