7 Sellos y Trampas
Trampa clásica: Anticlinal
Trampas de Hidrocarburos: Anticlinal
Cierre de la estructura
Trampa de hidrocarburos clásica: Anticlinal
Pozo
Cresta: el punto más
alto de una estructura
Espesor bruto: el total
de espesor de la zona
del reservorio, desde
el tope a la parte más
inferior con
hidrocarburos
Cierre: extensión
total del reservorio
vertical hasta el
punto de derrame
CAP
Petróleo
Lutita
Punto de derrame: conexión a
otros sistemas
Neto productor: el total de
espesor de hidrocarburo
producible
Neto productor
Neto productor
Agua
Plano de derrame
Distribución de petróleo en una trampa
Limite del
campo
CAP
CAP
Figura 7.3
Brea o alquitrán (Tar Mats
Algunos campos de petróleo tienen una capa de petróleo pesado,
denominado brea, inmediatamente encima del agua de fondo. Ejemplos
notables son los campos Prudhoe Bay, Alaska y Sarir, Libia (ver Jones y
Speers, 1976, y Lewis, 1990, respectivamente).
Las breas están a veces asociadas con cementación de pirita tardía. Los
registros a cable de brea proveen a los petrofísicos los mas grandes
desafíos.
Entender e identificar las breas es muy importante porque estas impiden
el flujo de agua dentro un reservorio cuando el petroleo es producido
Sellos y rocas de cobertura (cap rock)
Para que una trampa tenga integridad debe estar cubierto por un sello efectivo.
Una roca puede actuar como sello siempre y cuando sea impermeable (Downey,
1994).
Los sellos comúnmente serán porosos, y pueden estar saturados de petróleo,
pero estos pueden no permitir la migración vertical de petróleo desde la trampa.
Las lutitas son los sellos más comunes, pero las evaporitas son las mas
efectivas. Las lutitas son comúnmente porosas, pero debido a su grano fino,
tienen muy alta fuerzas de capilaridad que previenen flujo de fluido.
Berg’s (1975) introdujo el termino de sello de capilaridad. Berg mostro como
como las lutitas pueden selectivamente atrapar el petróleo, mientras permiten la
migración de gas hacia arriba. Chimeneas de gas pueden a veces ser
identificadas en líneas sísmicas o por una caída de velocidad del reflector en el
tope del reservorio, y/o por una perdida en el carácter sísmico en los reflectores
que sobre yacen.

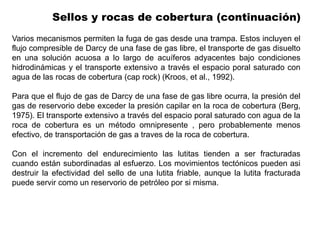

Sellos y rocas de cobertura (continuación)
Varios mecanismos permiten la fuga de gas desde una trampa. Estos incluyen el
flujo compresible de Darcy de una fase de gas libre, el transporte de gas disuelto
en una solución acuosa a lo largo de acuíferos adyacentes bajo condiciones
hidrodinámicas y el transporte extensivo a través el espacio poral saturado con
agua de las rocas de cobertura (cap rock) (Kroos, et al., 1992).
Para que el flujo de gas de Darcy de una fase de gas libre ocurra, la presión del
gas de reservorio debe exceder la presión capilar en la roca de cobertura (Berg,
1975). El transporte extensivo a través del espacio poral saturado con agua de la
roca de cobertura es un método omnipresente , pero probablemente menos
efectivo, de transportación de gas a traves de la roca de cobertura.
Con el incremento del endurecimiento las lutitas tienden a ser fracturadas
cuando están subordinadas al esfuerzo. Los movimientos tectónicos pueden asi
destruir la efectividad del sello de una lutita friable, aunque la lutita fracturada
puede servir como un reservorio de petróleo por si misma.
Elementos claves de una trampa
Roca reservorio
Roca sello
Limitaciones comunes de las trampas
A. Zonas de perdidas o no productivas en una trampa
B. Capas impermeables múltiples en una trampa creando varios
contactos individuales agua - petróleo
Limitaciones comunes de las trampas
C. Zona de transición productiva pobremente a no productiva (desde el
reservorio al sello) rocas encima de un reservorio productivo.
D. Transición lateral desde el reservorio al sello
Limitaciones comunes de las trampas
E. Lateral, punto de fuga controlada estratigráficamente
F. Punto de fuga lateral o estrato ladron
Trampas estructurales: Principales categorías
A. Pliegue B. Falla
Trampas estructurales: Principales categorías
C. Piercement D. Combinación pliegue/falla
Trampas estructurales: Principales categorías
E. Discordancia F. Discordancia
Trampas relacionadas a falla
Tipos de trampas en los cuales domina el plegamiento el intervalo sello-
reservorio. (A) falla plegada (B) propagación de falla (C) arrastre de falla
y (D) falla cortina
Trampas estructurales: pliegues sin fallas
(E) Levantado por despegue (F) Pliegues chevron/kink (G) Diapiro
(H) Compactación diferencial
Trampas dominadas por falla
Figura 13.5. Trampas combinadas pliegue y falla en las cuales ambos son
críticos para viabilizar la trampa. (A) Complejo pliegue por flexion de falla
mostrando el sello de falla asociado. (B) Una estructura duplex con una falla de
empuje formando un elemento del sello base. Falla sellante seleccionada
sellando las propiedades que están también ilustradas.
Tipos de trampas en las cuales el fallamiento domina el
intervalo sello reservorio
A. Geometría de trampa de puerta cerrada en intersecciones de fallas normales
B. Trampas de falla normal listrica con despegue sintético listrico
Tipos de trampas en las cuales el fallamiento domina el
intervalo sello reservorio
C. Dos tipos de trampas de fallas inversas: Trampa de falla inversa asociada con
pliegue por flexura de falla. Trampa asociada a deformación dúctil
D. Trampa de falla de rumbo
Trampas estratigráficas deposicionales o primarias
Cambios deposicionales
laterales
Cambio de facies
Cuña deposicional
Duna eólica
Lóbulo abanico submarino
Relieve deposicional
soterrado
Arrecife
1
2
3
1 carbonatos apretados 2 arrecife poroso y carbonatos de ante arrecife
3 perdida de pendiente y cuenca de carbonatos, margas y lutitas
Trampas estratigráficas asociadas con discordancias
A Trampas debajo la discordancia
Truncación discordante asociada con inclinación
regional
Truncación discordante asociada
con valles incisivos o cañones
Relieve erosional soterrado (colinas
enterradas)
B Trampas encima la discordancia
Superposición sobre la
discordancia regional
Reservorio depositado dentro valles
incisivos o cañones
Superposición sobre topografía soterrada
Trampas estratigráficas diagenéticas secundarias
A. Trampas creadas por perdida de porosidad postdeposicional buzamiento arriba.
B. Trampas creadas por mejoramiento de porosidad y permeabilidad
postdeposicional
Perdida de
porosidad/permeabilidad por
cementación
Mejoramiento de
porosidad/permeabilidad por
dolomitizacion
Trampas combinadas: estructural - estratigráfica
A. Intersección de una falla con una sección permeable y porosa de limite
deposicional buzamiento arriba. B. Plegamiento de una cuña deposicional
buzamiento arriba de una sección de reservorio
Trampas asociadas a flujo de agua
A. Trampa hidrostática B. Trampa hidrodinámica
C. Trampa hidrodinámica con incremento
de flujo de agua o densidad de petróleo
D. Trampa hidrodinámica sin cierre
estático creado por flujo de agua
buzamiento abajo
Trampas hidrodinámicas
Trampas hidrodinámicas
E. Trampa hidrodinámica sin cierre
estático creado por flujo de agua
buzamiento arriba
F. Contacto agua-petróleo inclinado en
trampa dominada por un pliegue con
movimiento de agua buzamiento abajo
Trampa hidrodinámica
G. Contacto agua-petróleo inclinado en
trampa dominada por un pliegue con
movimiento de agua buzamiento arriba
