El documento describe los diferentes tipos de rectas, incluyendo rectas secantes, paralelas, coincidentes, perpendiculares, horizontales, frontales, de pie, de punta y cualquiera. Cada tipo se define por su relación con los planos de proyección y la línea de tierra.

1. Glosario
TIPOS DE RECTAS
Elaborado por Adriana Ordóñez

2. Tipos de Rectas
Recta: Línea formada por una serie
continua de puntos en una misma
dirección que no tiene curvas ni ángulos.
Rectas Secantes: Conformadas por dos
líneas rectas que se unen por un solo
punto, lo que hace que estas solo se
corten una vez.
Recta Paralela: Las rectas paralelas son
dos líneas rectas ubicadas en el mismo
plano que nunca se cortan y no tienen
ningún punto en común, cuando los
puntos de ambas se ubican a una misma
distancia, estas pueden estar rectas o
inclinadas.

3. Tipos de Rectas
Rectas Coincidentes: Son dos líneas
rectas que se ubican en un mismo plano,
tienen todos sus puntos en común, es
decir, se ubican una sobre la otra, tienen
la misma dirección; al igual que toda
recta se identifica con una letra
minúscula.
Recta Perpendicular: Son aquellas dos
líneas rectas que cuando se cortan forman
cuatro ángulos iguales; son líneas que
forman un ángulo se noventa grados (90º)

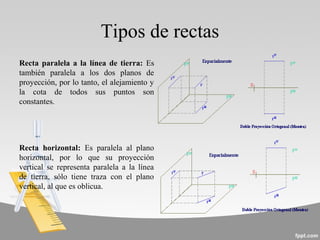

4. Tipos de rectas
Recta paralela a la línea de tierra: Es
también paralela a los dos planos de
proyección, por lo tanto, el alejamiento y
la cota de todos sus puntos son
constantes.
Recta horizontal: Es paralela al plano
horizontal, por lo que su proyección
vertical se representa paralela a la línea
de tierra, sólo tiene traza con el plano
vertical, al que es oblicua.

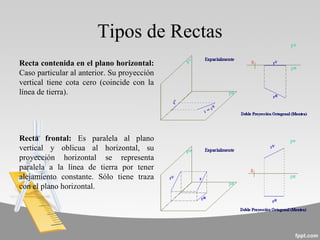

5. Tipos de Rectas
Recta contenida en el plano horizontal:
Caso particular al anterior. Su proyección
vertical tiene cota cero (coincide con la
línea de tierra).
Recta frontal: Es paralela al plano
vertical y oblicua al horizontal, su
proyección horizontal se representa
paralela a la línea de tierra por tener
alejamiento constante. Sólo tiene traza
con el plano horizontal.

6. Tipos de Recta
Recta contenida en el plano vertical:
Caso particular al anterior. Su proyección
horizontal tiene vuelo cero (coincide con
la línea de tierra).
Recta de pie: Es perpendicular al plano
vertical y sólo tiene traza con él. Su
proyección vertical es perpendicular a la
línea de tierra y la horizontal es un punto
que coincide con su traza

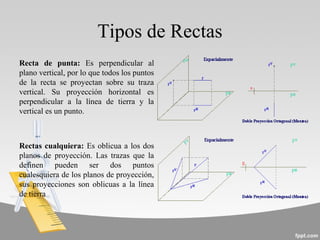

7. Tipos de Rectas
Recta de punta: Es perpendicular al
plano vertical, por lo que todos los puntos
de la recta se proyectan sobre su traza
vertical. Su proyección horizontal es
perpendicular a la línea de tierra y la
vertical es un punto.
Rectas cualquiera: Es oblicua a los dos
planos de proyección. Las trazas que la
definen pueden ser dos puntos
cualesquiera de los planos de proyección,
sus proyecciones son oblicuas a la línea
de tierra

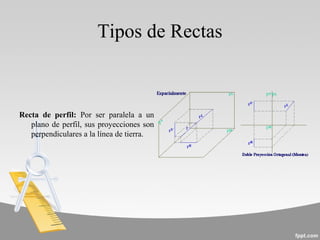

8. Tipos de Rectas
Recta de perfil: Por ser paralela a un
plano de perfil, sus proyecciones son
perpendiculares a la línea de tierra.
