Crear gráficos con Word

1. Marzo 2012

2.  Abrir Word

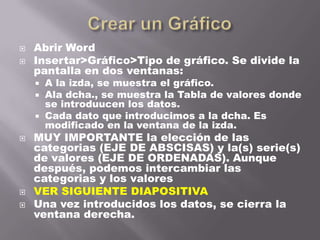

 Insertar>Gráfico>Tipo de gráfico. Se divide la
pantalla en dos ventanas:
 A la izda, se muestra el gráfico.
 Ala dcha., se muestra la Tabla de valores donde
se introduucen los datos.
 Cada dato que introducimos a la dcha. Es
modificado en la ventana de la izda.
 MUY IMPORTANTE la elección de las
categorias (EJE DE ABSCISAS) y la(s) serie(s)
de valores (EJE DE ORDENADAS). Aunque
después, podemos intercambiar las
categorias y los valores
 VER SIGUIENTE DIAPOSITIVA
 Una vez introducidos los datos, se cierra la
ventana derecha.

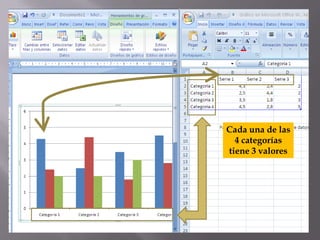

3. Cada una de las
4 categorías
tiene 3 valores

4. 1. Elegir en Diseño Rápido un modelo que nos
permita poner Títulos al gráfico y a los ejes
2. Opcionalmente, elegir un Formato para las
series de datos, es decir, básicamente los
colores o tonalidades
3. Dar formato a cada elemento del gráfico
(ejes, etiquetas, área de trazado, etc. ), previa
selección. VER SIGUIENTE DIAPOSITIVA

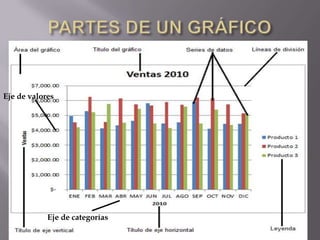

5. Eje de valores
Eje de categorías

6.  Resultados
académicos de la 2ª
Evaluación
0 1 2 3 4o
 Nº de asignaturas
más
suspensas en los
distintos grupos de 4º A 10 7 3 1 6
un nivel
 Dos posibles 4º B 5 2 6 5 9
categorías:
4º C 10 4 4 2 8
 Grupos: 4º A, 4º B, ..
 Nº de asignaturas
suspensas: 0, 1, 2, …

7. Resultados académicos 2ª Evaluación 4º ESO
IES Marqués de Lozoya (por nº de asignaturas suspensas)
11
10 10
9
9
8
7
7 0
Nº de alumnoos
6 6
1
5 5
5 2
4 4
3
3
3 4 o más
2 2
1
1
-1 4º A 4º B 4º C

8. INTERCAMBIAR
CATEGORÍAS
PARA
SELECCIONAR
LA MEJOR
Elección de las categorías:
PRESENTACIÓN
1. Elegir una de ellas e introducir
DE LOS DATOS
los datos.
2. Hacer una copia del gráfico.
3. Intercambiar las categorías.
4. Elegir la mejor opción.

9. Resultados académicos 2ª Evaluación 4º ESO
(por nº de asignaturas suspensas)
12
10
Nº de alumnoos
8
6
4º A
4º B
4
4º C
2
0
0 1 2 3 4 o más
Nº de asignaturas suspensas

10. Resultados académicos 2ª Evaluación 4º ESO
IES Marqués de Lozoya (por nº de asignaturas suspensas)
100%
90%
80%
70%
% de alumnoos
60%
50% 4º C
40% 4º B
30% 4º A
20%
10%
0%
0 1 2 3 4 o más
Nº de asignaturas suspensas

11. Resultados académicos 2ª Evaluación 4º ESO
IES Marqués de Lozoya (por nº de asignaturas suspensas)
100%
90%
80%
70%
% de alumnoos
60% 4 o más
3
50%
2
40%
1
30% 0
20%
10%
0%
4º A 4º B 4º C

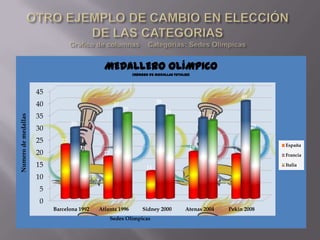

12. MEDALLERO OLÍMPICO
(Número de medallas totales)
40
40 38
35 34
35 32
30 28
25 22 22 Barcelona 92
18 19 Atlanta 96
20 17
Sidney 2000
15 11 Atenas 2004
Pekin 2008
10
5
0
España Francia Italia

13. MEDALLERO OLÍMPICO
(Número de medallas totales)
45
40
38
40 37
35 34 33 32
35
Numero de medallas
29 28
30
25 22
España
19 19 18
20 17 Francia
15 11 Italia
10
5
0
Barcelona 1992 Atlanta 1996 Sidney 2000 Atenas 2004 Pekín 2008
Sedes Olímpicas

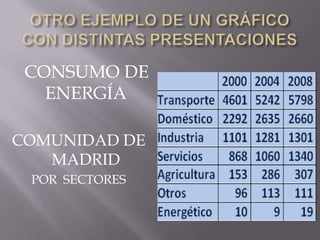

14. CONSUMO DE
ENERGÍA
COMUNIDAD DE
MADRID
POR SECTORES

15. Distribución Consumo de Energia
Comunidad de Madrid
6000
5000
4000
Miles de TEP
2000
3000 2004
2008
2000
1000
0
Transporte Doméstico Industria Servicios Agricultura Otros Energético

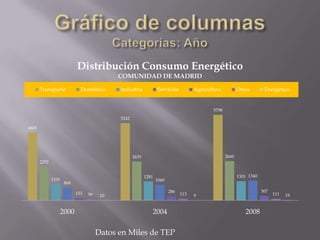

16. Distribución Consumo Energético
COMUNIDAD DE MADRID
Transporte Doméstico Industria Servicios Agricultura Otros Energético
5798
5242
4601
2635 2660
2292
1281 1301 1340
1101 1060
868
286 307
153 96 10 113 9 111 19
2000 2004 2008
Datos en Miles de TEP

17. Distribución Consumo Energético KEPT: Miles de
COMUNIDAD DE MADRID Toneladas Equivalentes
de Petróleo
2008
Energético
Otros
2004 Agricultura
Servicios
Industria
Doméstico
2000
Transporte
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
KTEP

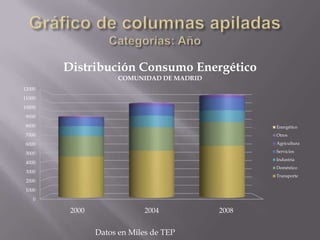

18. Distribución Consumo Energético
COMUNIDAD DE MADRID
12000
11000
10000
9000
8000 Energético
7000 Otros
6000 Agricultura
5000 Servicios
Industria
4000
Doméstico
3000
Transporte
2000
1000
0
2000 2004 2008
Datos en Miles de TEP

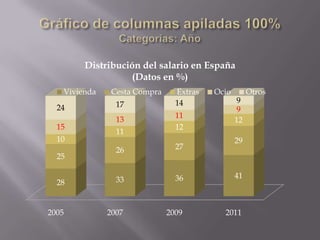

19. Distribución del salario en España
(Datos en %)
Vivienda Cesta Compra Extras Ocio Otros
14 9
24 17
9
11
13 12
15 12
11
10 29
26 27
25
36 41
28 33
2005 2007 2009 2011

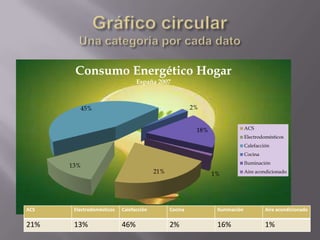

20. Consumo Energético Hogar
España 2007
45% 2%
18% ACS
Electrodomésticos
Calefacción
Cocina
Iluminación
13%
21% 1% Aire acondicionado
ACS Electrodomésticos Calefacción Cocina Iluminación Aire acondicionado
21% 13% 46% 2% 16% 1%

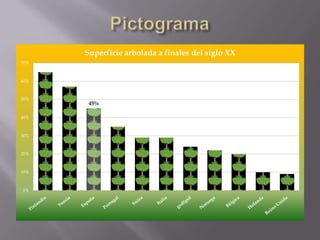

21. Superficie arbolada a finales del siglo XX
70%
60%
50%
45%
40%
30%
20%
10%
0%

22. Nº de personas por vivienda
60
50
40 1986
Porcentaje
1997
30
2007
20
10
0
Menos de 3 personas Entre 3 y 5 personas 6 o más personas

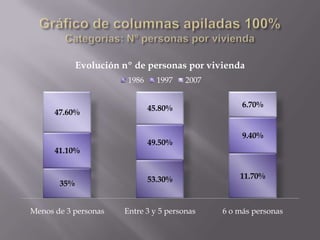

23. Evolución nº de personas por vivienda
1986 1997 2007
45.80% 6.70%
47.60%
9.40%
49.50%
41.10%
53.30% 11.70%
35%
Menos de 3 personas Entre 3 y 5 personas 6 o más personas

24. 2020
Petóleo
1997 Carbón
Gas
Electricidad
1971 Calor
Renovables
0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000
Consumo Mundial de Energía
Millones de Toneladas equivalentes de petróleo

25. 2020
Petóleo
1997 Carbón
Gas
Electricidad
Calor
1971
Renovables
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Consumo Mundial de Energía

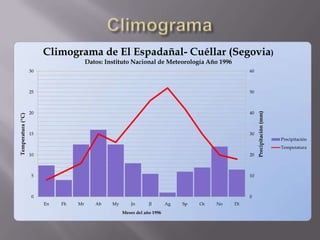

26. Climograma de El Espadañal- Cuéllar (Segovia)
Datos: Instituto Nacional de Meteorología Año 1996
30 60
25 50
20 40
Precipitación (mm)
Temperatura (ºC)
15 30
Precipitación
Temperatura
10 20
5 10
0 0
En Fb Mr Ab My Jn Jl Ag Sp Oc No Di
Meses del año 1996

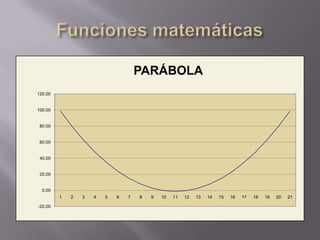

27. PARÁBOLA
120.00
100.00
80.00
60.00
40.00
20.00
0.00
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

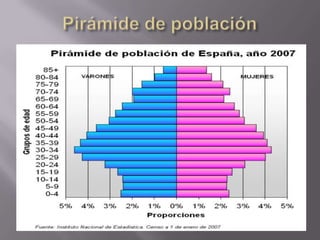

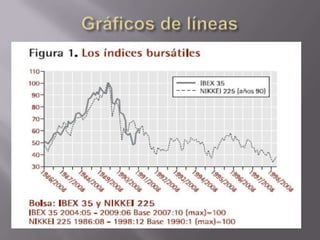

-20.00
