El documento describe las principales partes de una tarjeta madre, incluyendo la BIOS, la caché, el chipset, los zócalos, los jumpers y los slots. También describe los diferentes tipos de puertos y conectores frontales de una computadora, así como los buses y tarjetas de expansión.

1. MAINBOARD
PARTES DE LA TARJETA MADRE

2. INTEGRANTES:
YOSSENKA SANCHEZ
SAMHARA ERAS
LILIAM SINCHI

3. BIOS
LA BIOS ES RESPONSABLE DE PERMITIR EL
ARRANQUE DEL SISTEMA OPERATIVO
VERIFICA LA MEMORIA ENTRE OTROS
ANALIZA EL HARDWARE

4. CACHE
LA CACHE ES LA SOLUCION AL PROBLEMA DE
RENDIMIENTO DEL SISTEMA DE MEMORIA
SU FUNCION ES QUE LOS DATOS MAS
USADOS ESTEN MAS CERCA DEL
PROCESADOR

5. CHIPSET
EL CHIPSET LO ENCONTRAMOS SOBRE
LA PLACA BASE
EL CHISEPT SIEMPRE SERA EL
ENCARGADO DE DARNOS EL
CONEXIONADO AL EXTERIOR
SE ENCARGA DE CONECTAR LOS
DISTINTOS ELEMEMTOS QUE SE
ENCUENTRAN EN EL CPU

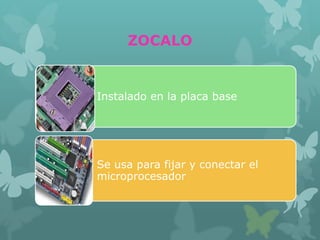

6. ZOCALO
Instalado en la placa base
Se usa para fijar y conectar el
microprocesador

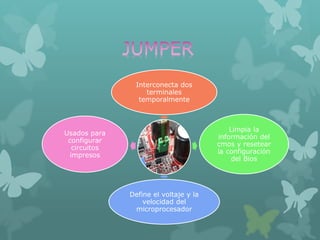

7. Interconecta dos
terminales
temporalmente
Limpia la
información del
cmos y resetear
la configuración
del Bios
Define el voltaje y la
velocidad del
microprocesador
Usados para
configurar
circuitos
impresos

8. JUMPER CLRT
Resetea la memoria RAM

9. JUMPER KBPWR
 Ahorra energía

10. JUMPER USBPWR
 Corresponde a los puertos USB

11. Es un elemento de la placa base de la
computadora, que permite conectarla a
una tarjeta adicional.
Realiza funciones de control de
dispositivos periféricos adicionales

12. Tipos de Slot
 Xt:
 Es uno de los slots más antiguos trabaja con una
velocidad muy inferior a los slots modernos(8 bits).

13.  AGP
 Se conecta la tarjeta de video y se usa únicamente para tarjetas
aceleradoras 3D en ordenadores muy potentes y accesibles.

14.  ISA
 Fue reemplazado por el slot PCI.
 Los componentes diseñados para el slot ISA eran muy grandes y
fueron de los primeros slot en utilizarse en ordenadores personales.

15.  VESA
 Se creo para dar soporte a las nuevas placas de video.
Es fácilmente identificable en la placa base debido a
su extensión color marrón. Trabaja con 32 bits

16. PCI
 Consiste en un bus de ordenador estándar para conectar
dispositivos periféricos directamente a su placa base

17. La pila permite almacenar y recuperar datos, debido a su simplicidad y
ordenación.
Para el manejo de las operaciones se cuenta con dos operaciones básicas:
apilar y retirar.

18. Conectores Frontales
CONECTOR DE CORRIENTE
• Los conectores de corriente o de potencia
son utilizados para permitir la
alimentación de corriente eléctrica al
dispositivo al cual está conectado, muy
usado para la CPU, monitor del tipo CRT
y algunos tipos de scanners.

19. CONECTOR VGA
Es un conector macho que se inserta en el
puerto VGA de la CPU

20. CONECTOR SERIAL o COM
Son adaptadores que se utilizan para enviar y recibir
información de BIT en BIT fuera del computador a través de
un único cable y de un determinado software de
comunicación.
Estos puertos se utilizan para conectar el Mouse y
el MODEM. Normalmente el Mouse se conecta a un puerto
COM de 9 pines (comúnmente COM1) y el MODEM se
conecta a un puerto de 25 pines (comúnmente COM2)

21. CONECTOR PARALELO
Es un cable especial diseñado para conectar la
impresora a la CPU.

22. CONECTOR USB
Conector tipo A Conector tipo B
Símbolo USB

23. CONECTOR RJ-
45
CONECTOR DE AUDIO
CONECTOR PS/2

24. Puertos
El puerto se define como el lugar donde los datos entran o salen o ambas
cosas. Se denominan “puertos de entrada/salida" (o abreviado puertos E/S)
y son interfaces para conectar dispositivos mediante cables.
Generalmente tienen un extremo macho con clavijas que sobresalen o tipo
hembra la cual tiene una serie de agujeros para alojar los conectores
machos.

25. Tipos de
Puertos
• VGA
• DVI
• USB
• Puerto Paralelo
• Puerto Serie
• Puerto RJ-45

26. BUS
• Es un camino de comunicación
entre dos dispositivos
• Es el conjunto de líneas (cables)
de hardware utilizados para la
transmisión de datos entre los
componentes de un sistema
informático.
• Medio por el cual los datos se
transfieren de una parte de una
computadora a otra. El bus se
puede comparar con una
autopista en la que los datos
viajan dentro de una
computadora.
• Conjunto de líneas eléctricas
(tiras de metal sobre una placa
de circuito impreso).

27. Interrupciones
Tipos
Interrupciones de hardware.
Excepciones
Interrupciones por software

28. TARJETA DE EXPANSIÓN
La tarjeta de expansión es un dispositivo con
diversos circuitos integrados y controladores, que insertada en
su correspondiente ranura de expansión sirve para expandir las
capacidades de la computadora.

29. TARJETA DE EXPANSIÓN
Tarjeta de red. Al igual que ha ocurrido con las tarjetas de sonido,
estas han acabado emplazadas en la propia placa base.
 Conexión inalámbrica. Es muy común encontrar chipset que
añaden conexión Wifi y bluetooth sin necesidad de añadir una
tarjeta externa.
 Conexionado hacia el exterior. Aparte de las conexiones
para los elementos anteriores, es común ver USB integrados en
el chipset
