El documento describe los pasos para configurar un switch Catalyst 2960-S utilizando la Configuración Express. Esto incluye conectar el switch a una PC mediante un cable Ethernet, acceder a la interfaz web de configuración inicial ingresando una dirección IP predeterminada, e introducir la información básica de red como la dirección IP del switch. Una vez configurado, el switch estará listo para instalarse en la red.

1. Switch Catalyst 2960-S
Desembalaje del switch
Pasos:
1. Desembale y extraiga el switch y el kit de accesorios de la caja de envío.
2. Vuelva a depositar el embalaje en el contenedor de envío y guárdelo para utilizarlo
en un futuro.
3. Compruebe que haya recibido los siguientes componentes. Si alguno falta o está
dañado, comuníquese con su representante o distribuidor de Cisco para obtener
instrucciones.

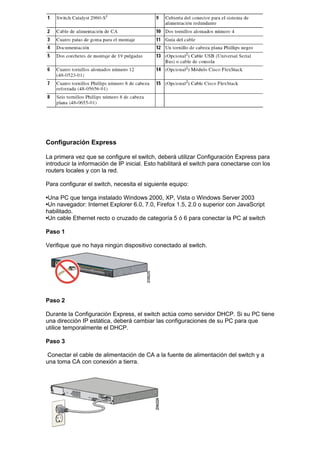

2. Configuración Express
La primera vez que se configure el switch, deberá utilizar Configuración Express para
introducir la información de IP inicial. Esto habilitará el switch para conectarse con los
routers locales y con la red.
Para configurar el switch, necesita el siguiente equipo:
•Una PC que tenga instalado Windows 2000, XP, Vista o Windows Server 2003
•Un navegador: Internet Explorer 6.0, 7.0, Firefox 1.5, 2.0 o superior con JavaScript
habilitado.
•Un cable Ethernet recto o cruzado de categoría 5 ó 6 para conectar la PC al switch
Paso 1
Verifique que no haya ningún dispositivo conectado al switch.
Paso 2
Durante la Configuración Express, el switch actúa como servidor DHCP. Si su PC tiene
una dirección IP estática, deberá cambiar las configuraciones de su PC para que
utilice temporalmente el DHCP.
Paso 3
Conectar el cable de alimentación de CA a la fuente de alimentación del switch y a
una toma CA con conexión a tierra.

3. Aproximadamente 30 segundos después de activar el switch, se inicia la autoprueba
de encendido (POST) que puede tomar varios minutos.
Durante la prueba POST, el diodo emisor de luz o LED parpadea en verde y los diodos
de RPS, STATUS, DUPLEX y SPEED emiten una luz verde sólido.
Cuando la prueba POST termina, el LED de SYSTEM emite una luz verde sólido
permanentemente y los otros diodos LED se apagan. La excepción es el LED
STACKMASTER, que emite una luz verde sólido si el switch es apilable y actúa como
el switch maestro de la pila.
Paso 4
Pulse y mantenga presionado el botón Mode hasta que todos los LED situados arriba
del botón emitan una luz verde sólido permanentemente. Probablemente deba
mantener presionado el botón durante
3 segundos o más.
Paso 5
Conecte un cable Ethernet de categoría 5 ó 6 a una de las siguientes ubicaciones:
•Cualquier puerto Ethernet 10/100/1000 de enlace descendente (como el Puerto 1) en
el panel frontal del switch.
•El puerto de administración Ethernet del panel frontal del switch.
Conecte el otro extremo del cable al puerto Ethernet de la PC.
8
Paso 6
Introduzca la dirección IP 10.0.0.1 en un navegador web y presione la tecla Enter
(Entrar).
Cuando se le solicite, introduzca la contraseña predeterminada: cisco.

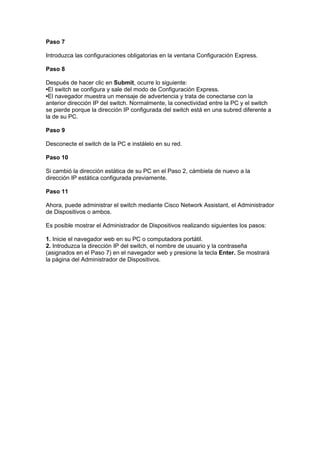

4. Paso 7
Introduzca las configuraciones obligatorias en la ventana Configuración Express.
Paso 8
Después de hacer clic en Submit, ocurre lo siguiente:
•El switch se configura y sale del modo de Configuración Express.
•El navegador muestra un mensaje de advertencia y trata de conectarse con la
anterior dirección IP del switch. Normalmente, la conectividad entre la PC y el switch
se pierde porque la dirección IP configurada del switch está en una subred diferente a
la de su PC.
Paso 9
Desconecte el switch de la PC e instálelo en su red.
Paso 10
Si cambió la dirección estática de su PC en el Paso 2, cámbiela de nuevo a la
dirección IP estática configurada previamente.
Paso 11
Ahora, puede administrar el switch mediante Cisco Network Assistant, el Administrador
de Dispositivos o ambos.
Es posible mostrar el Administrador de Dispositivos realizando siguientes los pasos:
1. Inicie el navegador web en su PC o computadora portátil.
2. Introduzca la dirección IP del switch, el nombre de usuario y la contraseña
(asignados en el Paso 7) en el navegador web y presione la tecla Enter. Se mostrará
la página del Administrador de Dispositivos.
