Manual de packet tracer

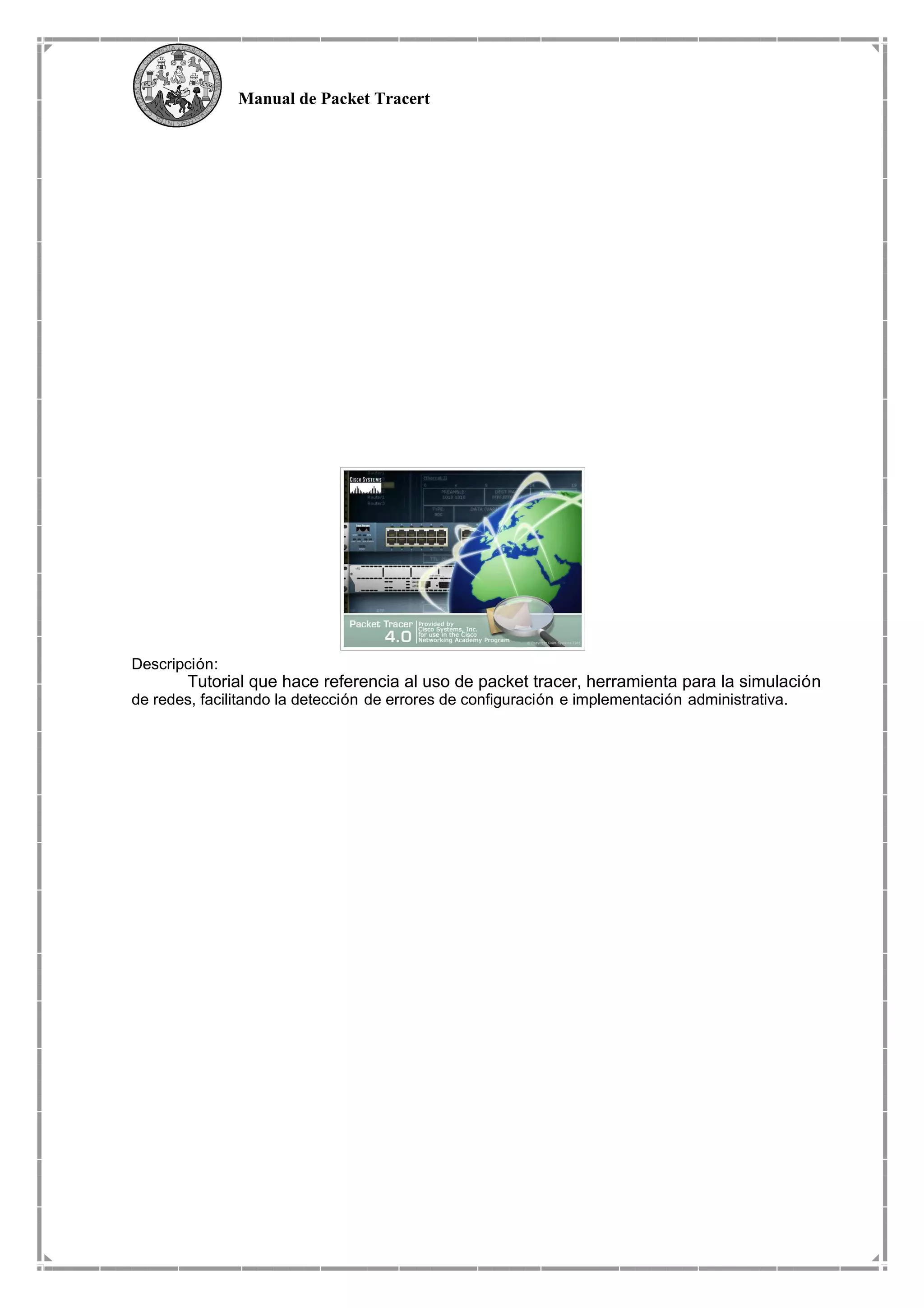

Manual de Packet Tracert
Descripción:
Tutorial que hace referencia al uso de packet tracer, herramienta para la simulación
de redes, facilitando la detección de errores de configuración e implementación administrativa.

Índice
Introducción
Objetivos
Aprendiendo a usar Packet Tracer.
Utilización Fase Inicial de Personalización
De la Herramienta
Barra de Herramientas Comunes
Localización de los Dispositivos
Modo Real y Simulación, conceptos generales
Modo Físico y Lógico, conceptos generales
Colocación de Dispositivos
Configuración de una pequeña red usando
Protocolo de enrutamiento dinámico RIP
Dispositivos y conexiones genéricas.

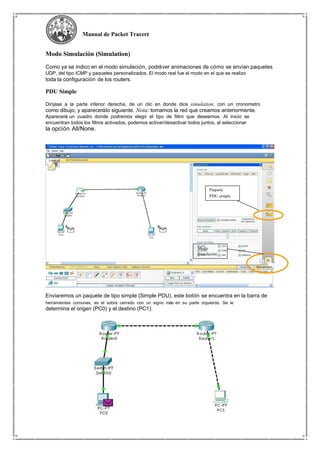

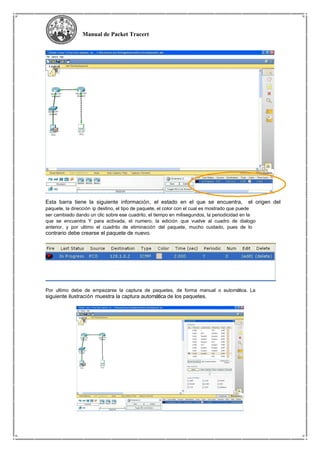

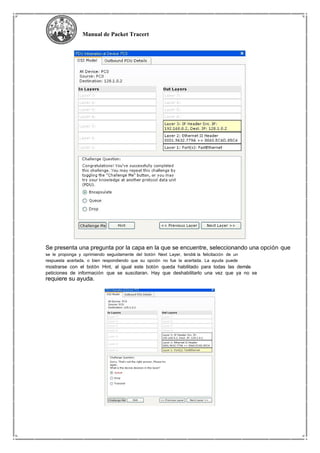

Modo de Simulación
PDU Simple

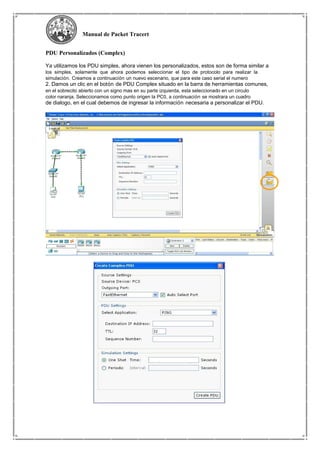

PDU Personalizados

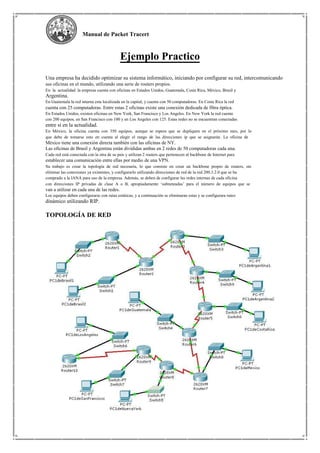

Ejemplo Práctico

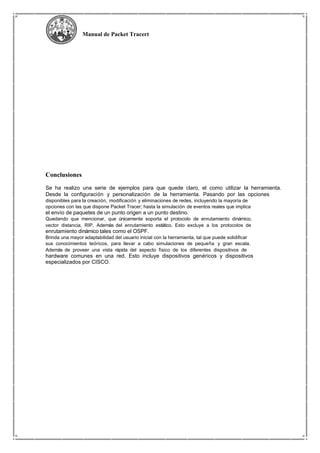

Conclusiones

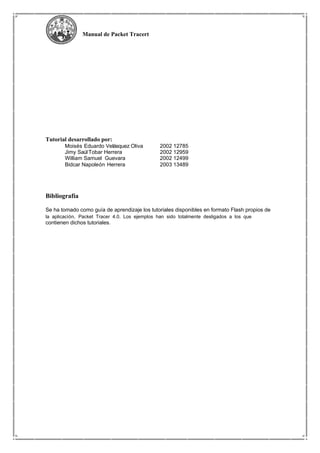

Bibliografía

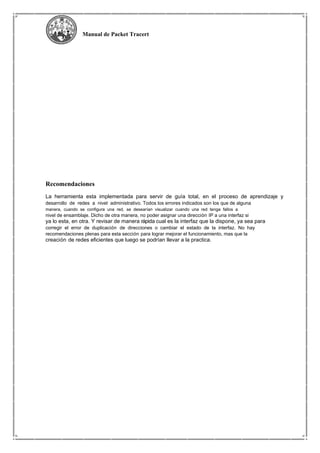

Recomendaciones
2
3
4
5
8
8
9
10
11
16
26
33
48
58
59
60

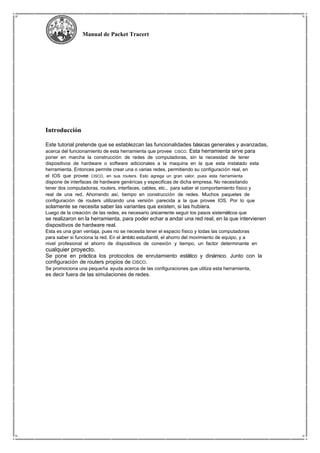

Introducción
Este tutorial pretende que se establezcan las funcionalidades básicas generales y avanzadas,
acerca del funcionamiento de esta herramienta que provee CISCO. Esta herramienta sirve para
poner en marcha la construcción de redes de computadoras, sin la necesidad de tener
dispositivos de hardware o software adicionales a la maquina en la que esta instalado esta
herramienta. Entonces permite crear una o varias redes, permitiendo su configuración real, en
el IOS que provee CISCO, en sus routers. Esto agrega un gran valor, pues esta herramienta
dispone de interfaces de hardware genéricas y especificas de dicha empresa. No necesitando
tener dos computadoras, routers, interfaces, cables, etc., para saber el comportamiento físico y
real de una red. Ahorrando así, tiempo en construcción de redes. Muchos paquetes de
configuración de routers utilizando una versión parecida a la que provee IOS. Por lo que
solamente se necesita saber las variantes que existen, si las hubiera.
Luego de la creación de las redes, es necesario únicamente seguir los pasos sistemáticos que
se realizaron en la herramienta, para poder echar a andar una red real, en la que intervienen
dispositivos de hardware real.
Esta es una gran ventaja, pues no se necesita tener el espacio físico y todas las computadoras
para saber si funciona la red. En el ámbito estudiantil, el ahorro del movimiento de equipo, y a
nivel profesional el ahorro de dispositivos de conexión y tiempo, un factor determinante en
cualquier proyecto.
Se pone en práctica los protocolos de enrutamiento estático y dinámico. Junto con la
configuración de routers propios de CISCO.
Se promociona una pequeña ayuda acerca de las configuraciones que utiliza esta herramienta,
es decir fuera de las simulaciones de redes.

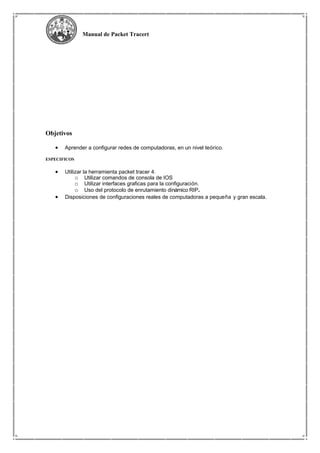

Objetivos
• Aprender a configurar redes de computadoras, en un nivel teórico.
ESPECIFICOS
• Utilizar la herramienta packet tracer 4.
o Utilizar comandos de consola de IOS
o Utilizar interfaces graficas para la configuración.
o Uso del protocolo de enrutamiento dinámico RIP.
• Disposiciones de configuraciones reales de computadoras a pequeña y gran escala.

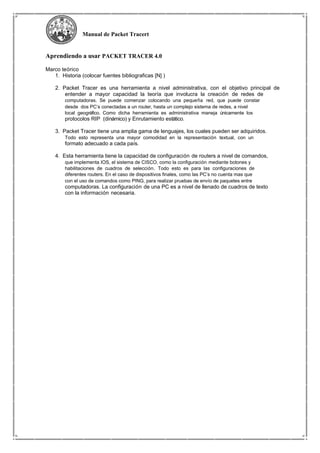

Aprendiendo a usar PACKET TRACER 4.0
Marco teórico
1. Historia (colocar fuentes bibliograficas [N] )
2. Packet Tracer es una herramienta a nivel administrativa, con el objetivo principal de
entender a mayor capacidad la teoría que involucra la creación de redes de
computadoras. Se puede comenzar colocando una pequeña red, que puede constar
desde dos PC’s conectadas a un router, hasta un complejo sistema de redes, a nivel
local geográfico. Como dicha herramienta es administrativa maneja únicamente los
protocolos RIP (dinámico) y Enrutamiento estático.
3. Packet Tracer tiene una amplia gama de lenguajes, los cuales pueden ser adquiridos.
Todo esto representa una mayor comodidad en la representación textual, con un
formato adecuado a cada país.
4. Esta herramienta tiene la capacidad de configuración de routers a nivel de comandos,
que implementa IOS, el sistema de CISCO, como la configuración mediante botones y
habilitaciones de cuadros de selección. Todo esto es para las configuraciones de
diferentes routers. En el caso de dispositivos finales, como las PC’s no cuenta mas que
con el uso de comandos como PING, para realizar pruebas de envío de paquetes entre
computadoras. La configuración de una PC es a nivel de llenado de cuadros de texto
con la información necesaria.

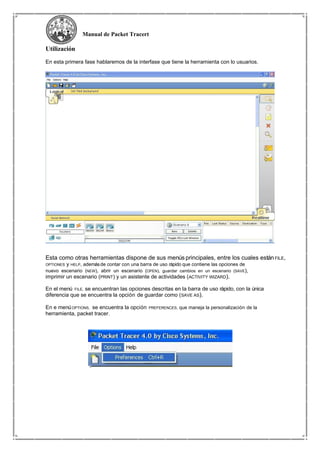

Utilización
En esta primera fase hablaremos de la interfase que tiene la herramienta con lo usuarios.
Esta como otras herramientas dispone de sus menús principales, entre los cuales estánFILE,
OPTIONES y HELP, ademásde contar con una barra de uso rápido que contiene las opciones de
nuevo escenario (NEW), abrir un escenario (OPEN), guardar cambios en un escenario (SAVE),
imprimir un escenario (PRINT) y un asistente de actividades (ACTIVITY WIZARD).
En el menú FILE, se encuentran las opciones descritas en la barra de uso rápido, con la única
diferencia que se encuentra la opción de guardar como (SAVE AS).
En e menúOPTIONS, se encuentra la opción PREFERENCES, que maneja la personalización de la
herramienta, packet tracer.

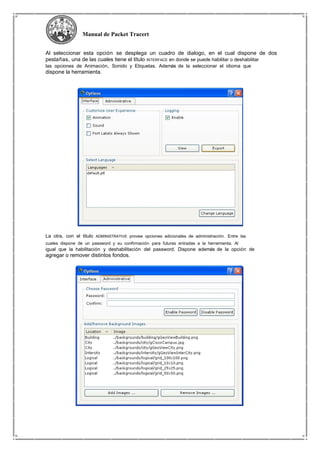

Al seleccionar esta opción se desplega un cuadro de dialogo, en el cual dispone de dos
pestañas, una de las cuales tiene el titulo INTERFACE en donde se puede habilitar o deshabilitar
las opciones de Animación, Sonido y Etiquetas. Además de la seleccionar el idioma que
dispone la herramienta.
La otra, con el titulo ADMINISTRATIVE provee opciones adicionales de administración. Entre las
cuales dispone de un password y su confirmación para futuras entradas a la herramienta. Al
igual que la habilitación y deshabilitación del password. Dispone además de la opción de
agregar o remover distintos fondos.

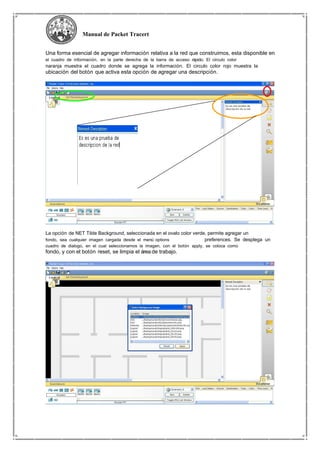

Una forma esencial de agregar información relativa a la red que construimos, esta disponible en
el cuadro de información, en la parte derecha de la barra de acceso rápido. El circulo color
naranja muestra el cuadro donde se agrega la información. El circulo color rojo muestra la
ubicación del botón que activa esta opción de agregar una descripción.
La opción de NET Tilde Background, seleccionada en el ovalo color verde, permite agregar un
fondo, sea cualquier imagen cargada desde el menú options preferences. Se desplega un
cuadro de dialogo, en el cual seleccionamos la imagen, con el botón apply, se coloca como
fondo, y con el botón reset, se limpia el área de trabajo.

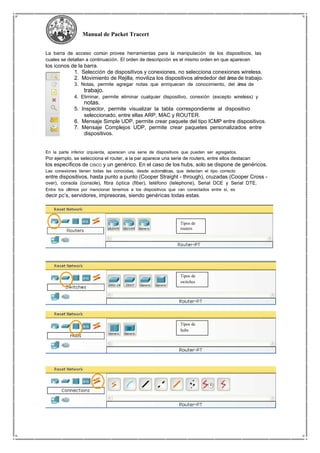

La barra de acceso común provee herramientas para la manipulación de los dispositivos, las
cuales se detallan a continuación. El orden de descripción es el mismo orden en que aparecen
los iconos de la barra.
1. Selección de dispositivos y conexiones, no selecciona conexiones wireless.
2. Movimiento de Rejilla, moviliza los dispositivos alrededor del área de trabajo.
3. Notas, permite agregar notas que enriquecen de conocimiento, del área de
trabajo.
4. Eliminar, permite eliminar cualquier dispositivo, conexión (excepto wireless) y
notas.
5. Inspector, permite visualizar la tabla correspondiente al dispositivo
seleccionado, entre ellas ARP, MAC y ROUTER.
6. Mensaje Simple UDP, permite crear paquete del tipo ICMP entre dispositivos.
7. Mensaje Complejos UDP, permite crear paquetes personalizados entre
dispositivos.
En la parte inferior izquierda, aparecen una serie de dispositivos que pueden ser agregados.
Por ejemplo, se selecciona el router, a la par aparece una serie de routers, entre ellos destacan
los específicos de CISCO y un genérico. En el caso de los hubs, solo se dispone de genéricos.
Las conexiones tienen todas las conocidas, desde automáticas, que detectan el tipo correcto
entre dispositivos, hasta punto a punto (Cooper Straight - through), cruzadas (Cooper Cross -
over), consola (console), fibra óptica (fiber), teléfono (telephone), Serial DCE y Serial DTE.
Entre los últimos por mencionar tenemos a los dispositivos que van conectados entre si, es
decir pc’s, servidores, impresoras, siendo genéricas todas estas.
Tipos de
routers
Tipos de
switches
Tipos de
hubs

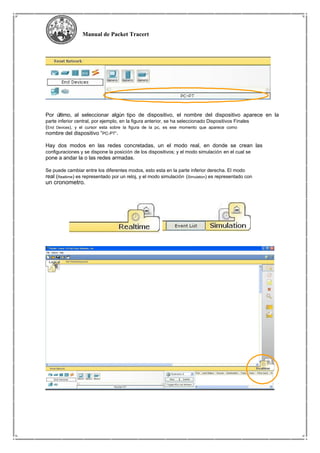

Por último, al seleccionar algún tipo de dispositivo, el nombre del dispositivo aparece en la
parte inferior central, por ejemplo, en la figura anterior, se ha seleccionado Dispositivos Finales
(End Devices), y el cursor esta sobre la figura de la pc, es ese momento que aparece como
nombre del dispositivo “PC-PT”.
Hay dos modos en las redes concretadas, un el modo real, en donde se crean las
configuraciones y se dispone la posición de los dispositivos; y el modo simulación en el cual se
pone a andar la o las redes armadas.
Se puede cambiar entre los diferentes modos, esto esta en la parte inferior derecha. El modo
real (Realtime) es representado por un reloj, y el modo simulación (Simulation) es representado con
un cronometro.

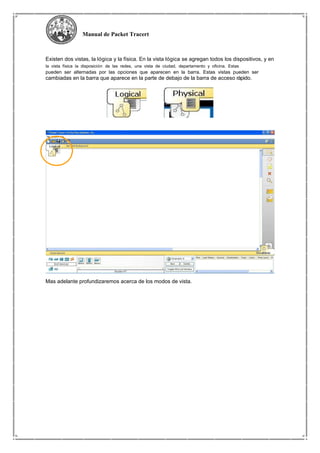

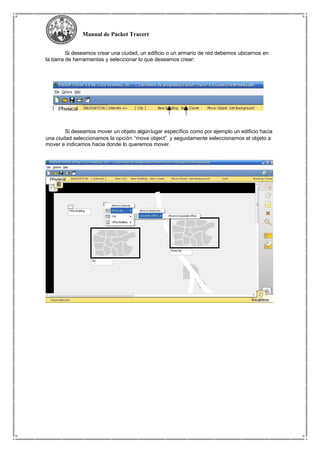

Existen dos vistas, la lógica y la física. En la vista lógica se agregan todos los dispositivos, y en
la vista física la disposición de las redes, una vista de ciudad, departamento y oficina. Estas
pueden ser alternadas por las opciones que aparecen en la barra. Estas vistas pueden ser
cambiadas en la barra que aparece en la parte de debajo de la barra de acceso rápido.
Mas adelante profundizaremos acerca de los modos de vista.

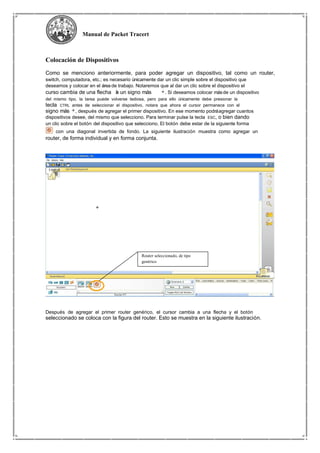

Colocación de Dispositivos
Como se menciono anteriormente, para poder agregar un dispositivo, tal como un router,
switch, computadora, etc.; es necesario únicamente dar un clic simple sobre el dispositivo que
deseamos y colocar en el área de trabajo. Notaremos que al dar un clic sobre el dispositivo el
curso cambia de una flecha a un signo más . Si deseamos colocar másde un dispositivo
del mismo tipo, la tarea puede volverse tediosa, pero para ello únicamente debe presionar la
tecla CTRL antes de seleccionar el dispositivo, notara que ahora el cursor permanece con el
signo más , después de agregar el primer dispositivo. En ese momento podráagregar cuantos
dispositivos desee, del mismo que selecciono. Para terminar pulse la tecla ESC, o bien dando
un clic sobre el botón del dispositivo que selecciono. El botón debe estar de la siguiente forma
con una diagonal invertida de fondo. La siguiente ilustración muestra como agregar un
router, de forma individual y en forma conjunta.
Router seleccionado, de tipo
genérico
Después de agregar el primer router genérico, el cursor cambia a una flecha y el botón
seleccionado se coloca con la figura del router. Esto se muestra en la siguiente ilustración.

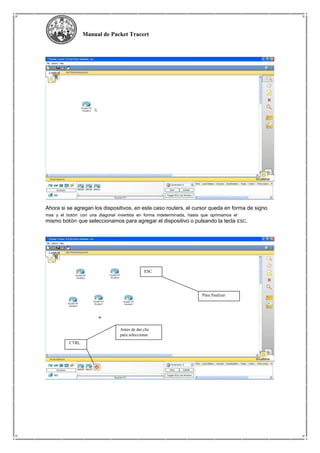

Ahora si se agregan los dispositivos, en este caso routers, el cursor queda en forma de signo
mas y el botón con una diagonal invertida en forma indeterminada, hasta que oprimamos el
mismo botón que seleccionamos para agregar el dispositivo o pulsando la tecla ESC.
ESC
Para finalizar
Antes de dar clic
para seleccionar
CTRL

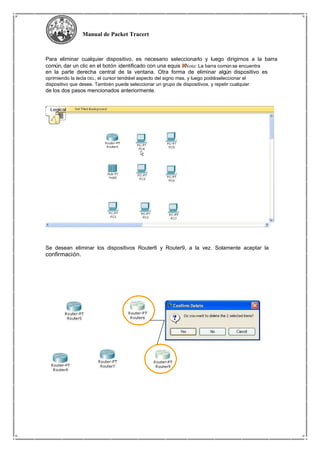

Para eliminar cualquier dispositivo, es necesario seleccionarlo y luego dirigirnos a la barra
común, dar un clic en el botón identificado con una equis . Nota: La barra común se encuentra
en la parte derecha central de la ventana. Otra forma de eliminar algún dispositivo es
oprimiendo la tecla DEL, el cursor tendráel aspecto del signo mas, y luego podráseleccionar el
dispositivo que desee. También puede seleccionar un grupo de dispositivos, y repetir cualquier
de los dos pasos mencionados anteriormente.
Se desean eliminar los dispositivos Router6 y Router9, a la vez. Solamente aceptar la
confirmación.

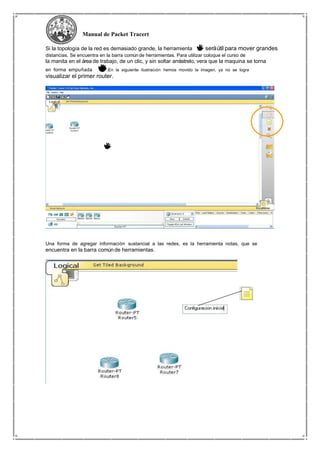

Si la topología de la red es demasiado grande, la herramienta seráútil para mover grandes
distancias. Se encuentra en la barra común de herramientas. Para utilizar coloque el curso de
la manita en el área de trabajo, de un clic, y sin soltar arrástrelo, vera que la maquina se torna
en forma empuñada .En la siguiente ilustración hemos movido la imagen, ya no se logra
visualizar el primer router.
Una forma de agregar información sustancial a las redes, es la herramienta notas, que se
encuentra en la barra común de herramientas.

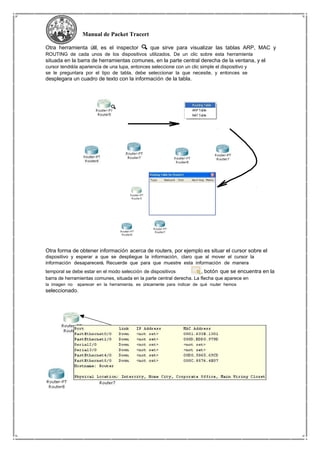

Otra herramienta útil, es el inspector que sirve para visualizar las tablas ARP, MAC y
ROUTING de cada unos de los dispositivos utilizados. De un clic sobre esta herramienta
situada en la barra de herramientas comunes, en la parte central derecha de la ventana, y el
cursor tendrála apariencia de una lupa, entonces seleccione con un clic simple el dispositivo y
se le preguntara por el tipo de tabla, debe seleccionar la que necesite, y entonces se
desplegara un cuadro de texto con la información de la tabla.
Otra forma de obtener información acerca de routers, por ejemplo es situar el cursor sobre el
dispositivo y esperar a que se despliegue la información, claro que al mover el cursor la
información desaparecerá. Recuerde que para que muestre esta información de manera
temporal se debe estar en el modo selección de dispositivos , botón que se encuentra en la
barra de herramientas comunes, situada en la parte central derecha. La flecha que aparece en
la imagen no aparecer en la herramienta, es únicamente para indicar de qué router hemos
seleccionado.

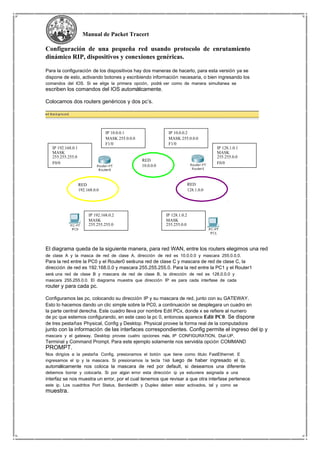

Configuración de una pequeña red usando protocolo de enrutamiento
dinámico RIP, dispositivos y conexiones genéricas.
Para la configuración de los dispositivos hay dos maneras de hacerlo, para esta versión ya se
dispone de esto, activando botones y escribiendo información necesaria, o bien ingresando los
comandos del IOS. Si se elige la primera opción, podrá ver como de manera simultanea se
escriben los comandos del IOS automáticamente.
Colocamos dos routers genéricos y dos pc’s.
IP 192.168.0.1
MASK
255.255.255.0
F0/0
RED
IP 10.0.0.1
MASK 255.0.0.0
F1/0
RED
10.0.0.0
IP 10.0.0.2
MASK 255.0.0.0
F1/0
RED
IP 128.1.0.1
MASK
255.255.0.0
F0/0
192.168.0.0
IP 192.168.0.2
MASK
255.255.255.0
128.1.0.0
IP 128.1.0.2
MASK
255.255.0.0
El diagrama queda de la siguiente manera, para red WAN, entre los routers elegimos una red
de clase A y la masca de red de clase A, dirección de red es 10.0.0.0 y mascara 255.0.0.0.
Para la red entre la PC0 y el Router0 seráuna red de clase C y mascara de red de clase C, la
dirección de red es 192.168.0.0 y mascara 255.255.255.0. Para la red entre la PC1 y el Router1
será una red de clase B y mascara de red de clase B, la dirección de red es 128.0.0.0 y
mascara 255.255.0.0. El diagrama muestra que dirección IP es para cada interfase de cada
router y para cada pc.
Configuramos las pc, colocando su dirección IP y su mascara de red, junto con su GATEWAY.
Esto lo hacemos dando un clic simple sobre la PC0, a continuación se desplegara un cuadro en
la parte central derecha. Este cuadro lleva por nombre Edit PCx, donde x se refiere al numero
de pc que estemos configurando, en este caso la pc 0, entonces aparece Edit PC0. Se dispone
de tres pestañas Physical, Config y Desktop. Physical provee la forma real de la computadora
junto con la información de las interfaces correspondientes. Config permite el ingreso del ip y
mascara y el gateway. Desktop provee cuatro opciones más, IP CONFIGURATION, Dial-UP,
Terminal y Command Prompt. Para este ejemplo solamente nos servirála opción COMMAND
PROMPT.
Nos dirigíos a la pestaña Config, presionamos el botón que tiene como titulo FastEthernet. E
ingresamos el ip y la mascara. Si presionamos la tecla TAB luego de haber ingresado el ip,
automáticamente nos coloca la mascara de red por default, si deseamos una diferente
debemos borrar y colocarla. Si por algún error esta dirección ip ya estuviera asignada a una
interfaz se nos muestra un error, por el cual tenemos que revisar a que otra interfase pertenece
este ip. Los cuadritos Port Status, Bandwidth y Duplex deben estar activados, tal y como se
muestra.

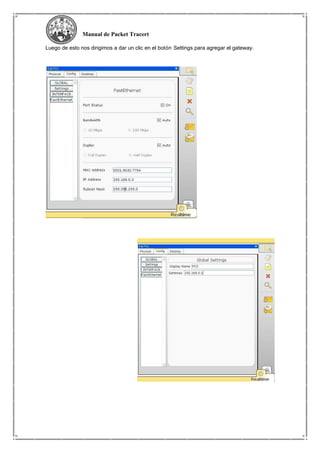

Luego de esto nos dirigimos a dar un clic en el botón Settings para agregar el gateway.

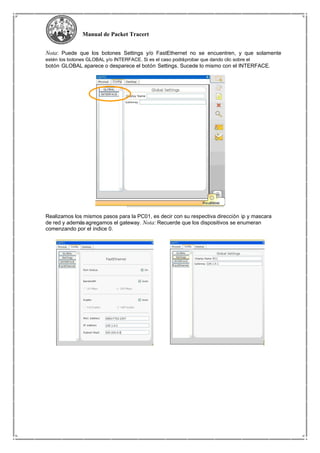

Nota: Puede que los botones Settings y/o FastEthernet no se encuentren, y que solamente
estén los botones GLOBAL y/o INTERFACE. Si es el caso podráprobar que dando clic sobre el
botón GLOBAL aparece o desparece el botón Settings. Sucede lo mismo con el INTERFACE.
Realizamos los mismos pasos para la PC01, es decir con su respectiva dirección ip y mascara
de red y ademásagregamos el gateway. Nota: Recuerde que los dispositivos se enumeran
comenzando por el índice 0.

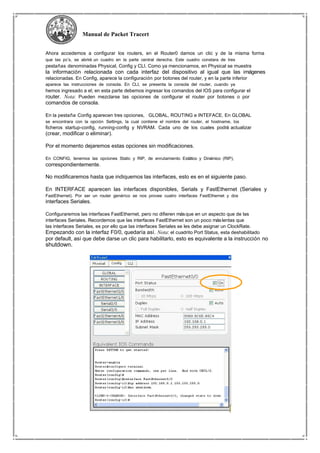

Ahora accedemos a configurar los routers, en el Router0 damos un clic y de la misma forma
que las pc’s, se abrirá un cuadro en la parte central derecha. Este cuadro constara de tres
pestañas denominadas Physical, Config y CLI. Como ya mencionamos, en Physical se muestra
la información relacionada con cada interfaz del dispositivo al igual que las imágenes
relacionadas. En Config, aparece la configuración por botones del router, y en la parte inferior
aparece las instrucciones de consola. En CLI, se presenta la consola del router, cuando ya
hemos ingresado a el; en esta parte debemos ingresar los comandos del IOS para configurar el
router. Nota: Pueden mezclarse las opciones de configurar el router por botones o por
comandos de consola.
En la pestaña Config aparecen tres opciones, GLOBAL, ROUTING e INTEFACE. En GLOBAL
se encontrara con la opción Settings, la cual contiene el nombre del router, el hostname, los
ficheros startup-config, running-config y NVRAM. Cada uno de los cuales podrá actualizar
(crear, modificar o eliminar).
Por el momento dejaremos estas opciones sin modificaciones.
En CONFIG, tenemos las opciones Static y RIP, de enrutamiento Estático y Dinámico (RIP),
correspondientemente.
No modificaremos hasta que indiquemos las interfaces, esto es en el siguiente paso.
En INTERFACE aparecen las interfaces disponibles, Serials y FastEthernet (Seriales y
FastEthernet). Por ser un router genérico se nos provee cuatro interfaces FastEthernet y dos
interfaces Seriales.
Configuraremos las interfaces FastEthernet, pero no difieren másque en un aspecto que de las
interfaces Seriales. Recordemos que las interfaces FastEthernet son un poco máslentas que
las interfaces Seriales, es por ello que las interfaces Seriales se les debe asignar un ClockRate.
Empezando con la interfaz F0/0, quedaría así. Nota: el cuadrito Port Status, esta deshabilitado
por default, así que debe darse un clic para habilitarlo, esto es equivalente a la instrucción no
shutdown.

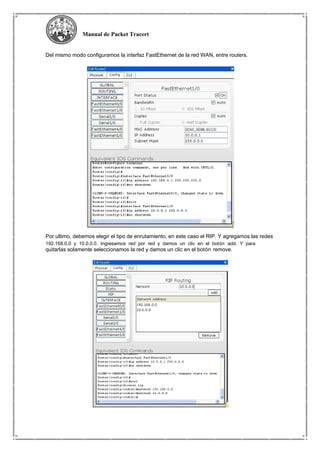

Del mismo modo configuramos la interfaz FastEthernet de la red WAN, entre routers.
Por ultimo, debemos elegir el tipo de enrutamiento, en este caso el RIP. Y agregamos las redes
192.168.0.0 y 10.0.0.0. Ingresamos red por red y damos un clic en el botón add. Y para
quitarlas solamente seleccionamos la red y damos un clic en el botón remove.

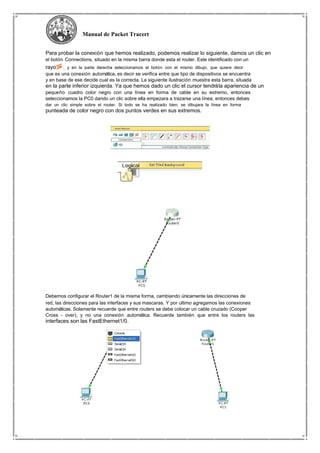

Para probar la conexión que hemos realizado, podemos realizar lo siguiente, damos un clic en
el botón Connections, situado en la misma barra donde esta el router. Este identificado con un
rayo , y en la parte derecha seleccionamos el botón con el mismo dibujo, que quiere decir
que es una conexión automática, es decir se verifica entre que tipo de dispositivos se encuentra
y en base de ese decide cual es la correcta. La siguiente ilustración muestra esta barra, situada
en la parte inferior izquierda. Ya que hemos dado un clic el cursor tendrála apariencia de un
pequeño cuadro color negro con una línea en forma de cable en su extremo, entonces
seleccionamos la PC0 dando un clic sobre ella empezara a trazarse una línea, entonces debes
dar un clic simple sobre el router. Si todo se ha realizado bien, se dibujara la línea en forma
punteada de color negro con dos puntos verdes en sus extremos.
Debemos configurar el Router1 de la misma forma, cambiando únicamente las direcciones de
red, las direcciones para las interfaces y sus mascaras. Y por ultimo agregamos las conexiones
automáticas. Solamente recuerde que entre routers se debe colocar un cable cruzado (Cooper
Cross - over), y no una conexión automática. Recuerde también que entre los routers las
interfaces son las FastEthernet1/0.

Si todo ha funcionado, debería desplegarse todas las conexiones con extremos de color verde,
como se muestra a continuación. Ahora probaremos realizar un ping de la PC0 a la PC1.
Damos un clic sobre la PC0, ahora nos dirigimos a la pestaña Desktop, y un clic sobre
Command Prompt. Se abre una consola de pc, y debemos escribir ping 128.1.0.2.

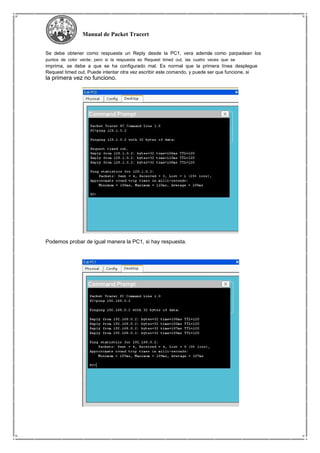

Se debe obtener como respuesta un Reply desde la PC1, vera además como parpadean los
puntos de color verde; pero si la respuesta es Request timed out, las cuatro veces que se
imprima, se debe a que se ha configurado mal. Es normal que la primera línea desplegue
Request timed out. Puede intentar otra vez escribir este comando, y puede ser que funcione, si
la primera vez no funciono.
Podemos probar de igual manera la PC1, si hay respuesta.

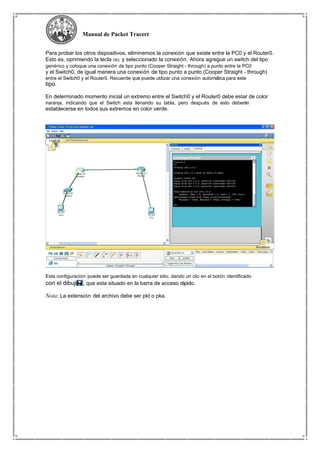

Para probar los otros dispositivos, eliminemos la conexión que existe entre la PC0 y el Router0.
Esto es, oprimiendo la tecla DEL y seleccionado la conexión. Ahora agregue un switch del tipo
genérico y coloque una conexión de tipo punto (Cooper Straight - through) a punto entre la PC0
y el Switch0, de igual manera una conexión de tipo punto a punto (Cooper Straight - through)
entre el Switch0 y el Router0. Recuerde que puede utilizar una conexión automática para este
tipo.
En determinado momento inicial un extremo entre el Switch0 y el Router0 debe estar de color
naranja, indicando que el Switch esta llenando su tabla, pero después de esto deberán
establecerse en todos sus extremos en color verde.
Esta configuración puede ser guardada en cualquier sitio, dando un clic en el botón identificado
con el dibujo , que esta situado en la barra de acceso rápido.
Nota: La extensión del archivo debe ser pkt o pka.

Modo Simulación (Simulation)
Como ya se indico en el modo simulación, podráver animaciones de cómo se envían paquetes
UDP, del tipo ICMP y paquetes personalizados. El modo real fue el modo en el que se realizo
toda la configuración de los routers.
PDU Simple
Diríjase a la parte inferior derecha, de un clic en donde dice simulation, con un cronometro
como dibujo, y aparecerálo siguiente. Nota: tomamos la red que creamos anteriormente.
Aparecerá un cuadro donde podremos elegir el tipo de filtro que deseemos. Al inicio se
encuentran todos los filtros activados, podemos activar/desactivar todos juntos, al seleccionar
la opción All/None.
Paquete
PDU simple
Modo
Simulación
Enviaremos un paquete de tipo simple (Simple PDU), este botón se encuentra en la barra de
herramientas comunes, es el sobre cerrado con un signo más en su parte izquierda. Se le
determina el origen (PC0) y el destino (PC1).

Ahora debemos seleccionar el filtro, los paquetes que deseamos visualizar en la captura de
datos que existirácuando empieza la animación, el envió del paquete de la PC0 a la PC1. En la
casilla All/None, podráseleccionar o deseleccionar todos los paquetes.
Para este ejemplo, dejaremos todos los paquetes seleccionados. La animación cuenta con una
velocidad relativamente baja, para mostrar todos los pasos; pero puede modificarse con la
barra de desplazamiento, con ella podráaumentar o disminuir la velocidad con la que ocurren
los eventos de envío y recepción, dicha barra se encuentra en Play Controls. En ella también
se encuentran los botones Back, Auto Capture / Play y Capture / Forward.
Descripción de los controles:
Capture / Forward: Tiene como funcionalidad, iniciar la captura de paquetes de forma manual y
de paso a paso en un tiempo determinado hacia delante.
Auto Capture / Play: Funciona de manera similar que el anterior control, solamente que ahora la
captura de paquetes se realiza automáticamente. Y va de forma directa el envío de paquetes.
Para detenerse la captura de paquetes y animación, debe de pulsarse sobre este botón, una
vez iniciado el evento de animación y captura.
Back: Retrocede hacia atrás un paso, y funciona para cualquier modalidad de las detalladas
anteriormente (Capture / Forward y Auto Capture / Play).

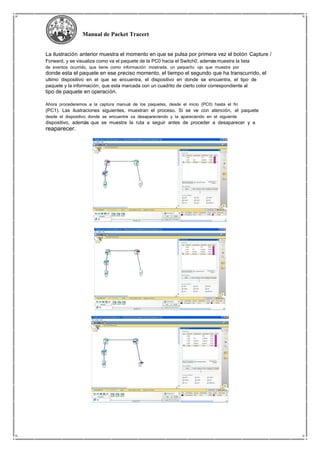

La ilustración anterior muestra el momento en que se pulsa por primera vez el botón Capture /
Forward, y se visualiza como va el paquete de la PC0 hacia el Switch0, ademásmuestra la lista
de eventos ocurrido, que tiene como información mostrada, un pequeño ojo que muestra por
donde esta el paquete en ese preciso momento, el tiempo el segundo que ha transcurrido, el
ultimo dispositivo en el que se encuentra, el dispositivo en donde se encuentra, el tipo de
paquete y la información, que esta marcada con un cuadrito de cierto color correspondiente al
tipo de paquete en operación.
Ahora procederemos a la captura manual de los paquetes, desde el inicio (PC0) hasta el fin
(PC1). Las ilustraciones siguientes, muestran el proceso. Si se ve con atención, el paquete
desde el dispositivo donde se encuentre va desapareciendo y la apareciendo en el siguiente
dispositivo, además que se muestra la ruta a seguir antes de proceder a desaparecer y a
reaparecer.

La siguiente ilustración muestra la lista de eventos cuando el filtro de paquetes estáactivado,
después que ha terminado la captura respectiva. En la parte inferior aparece un botón con el
titulo ‘Reset Simulation’, que es el encargado de reiniciar cualquier tipo de captura de paquetes,
manual o automática.
En la barra inferior, como se muestra a continuación, tendráun acceso rápido cuando se tenga
activa la operación de simulación, que sirve para ocultar o aparecer todos estos cuadros de
información.

Esta barra presenta la misma funcionalidad que el cuadro que aparece cuando se inicia el
modo simulación, y es una barra para llevar el control del momento en que se desea capturar
los datos, y no mostrar en ese momento la información generada por la captura. El botón que
esta marcado en el ovalo naranja, oculta o muestra toda la información capturada. Existe en
esta misma barra un botón denominado ‘Reset Network’ que es la encargada de romper los
ciclos que existiesen en la red, pero además de esto pide una confirmación para eliminar la
configuración que existe en la red, perdiendo así todos las configuraciones realizadas, esto es
en los ficheros de running-config.
Una vez realizada la captura de paquetes, se puede alterar los paquetes que se han captura,
es decir realizar un filtro de otros paquetes de los cuales no fue señalada la captura.
Ahora regresemos al inicio. Pueden crearse diferentes escenarios, para realizar las
simulaciones, y para ello localizamos la siguiente barra. Donde podrácrear un nuevo escenario
con el botón New, borrar algún escenario con el botón Delete y dar información relevante con el
botón que tiene el icono de la letra i; si se agrega esta información, aparecera un cuadro donde
podráingresarla, solamente necesitar cerrar esta ventanita para poder guardar la información.
Creamos un nuevo escenario, para mostrar el siguiente ejemplo, dejamos el nombre por
default, Scenario 1. Al realizar esta operación, notara que la lista de eventos capturas es nueva
para cada escenario creado.

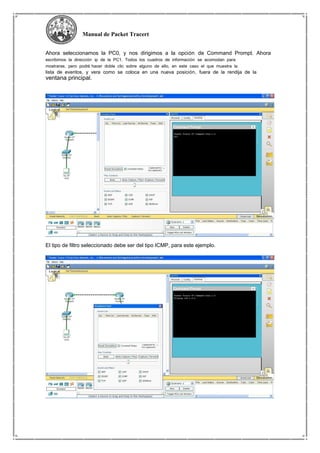

Ahora seleccionamos la PC0, y nos dirigimos a la opción de Command Prompt. Ahora
escribimos la dirección ip de la PC1. Todos los cuadros de información se acomodan para
mostrarse, pero podrá hacer doble clic sobre alguno de ello, en este caso el que muestra la
lista de eventos, y vera como se coloca en una nueva posición, fuera de la rendija de la
ventana principal.
El tipo de filtro seleccionado debe ser del tipo ICMP, para este ejemplo.

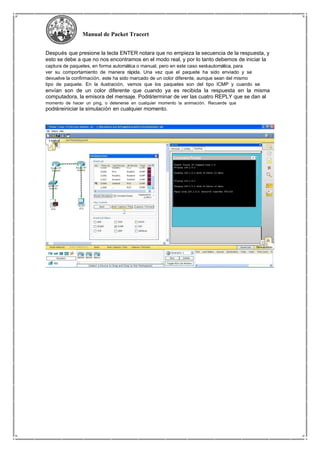

Después que presione la tecla ENTER notara que no empieza la secuencia de la respuesta, y
esto se debe a que no nos encontramos en el modo real, y por lo tanto debemos de iniciar la
captura de paquetes, en forma automática o manual, pero en este caso seráautomática, para
ver su comportamiento de manera rápida. Una vez que el paquete ha sido enviado y se
devuelve la confirmación, este ha sido marcado de un color diferente, aunque sean del mismo
tipo de paquete. En la ilustración, vemos que los paquetes son del tipo ICMP y cuando se
envían son de un color diferente que cuando ya es recibida la respuesta en la misma
computadora, la emisora del mensaje. Podráterminar de ver las cuatro REPLY que se dan al
momento de hacer un ping, o detenerse en cualquier momento la animación. Recuerde que
podráreiniciar la simulación en cualquier momento.

PDU Personalizados (Complex)
Ya utilizamos los PDU simples, ahora vienen los personalizados, estos son de forma similar a
los simples, solamente que ahora podemos seleccionar el tipo de protocolo para realizar la
simulación. Creamos a continuación un nuevo escenario, que para este caso serial el numero
2. Damos un clic en el botón de PDU Complex situado en la barra de herramientas comunes,
en el sobrecito abierto con un signo mas en su parte izquierda, esta seleccionado en un circulo
color naranja. Seleccionamos como punto origen la PC0, a continuación se mostrara un cuadro
de dialogo, en el cual debemos de ingresar la información necesaria a personalizar el PDU.

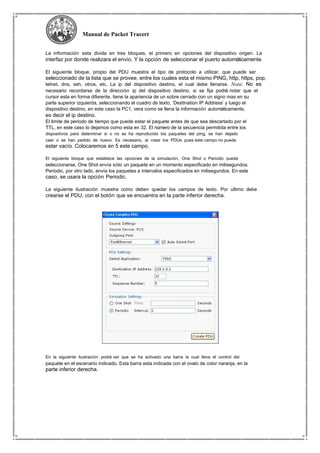

La información esta divida en tres bloques, el primero en opciones del dispositivo origen. La
interfaz por donde realizara el envío. Y la opción de seleccionar el puerto automáticamente.
El siguiente bloque, propio del PDU muestra el tipo de protocolo a utilizar, que puede ser
seleccionado de la lista que se provee, entre los cuales esta el mismo PING, http, https, pop,
telnet, dns, ssh, otros, etc. La ip del dispositivo destino, el cual debe llenarse. Nota: No es
necesario recordarse de la dirección ip del dispositivo destino, si se fija podrá notar que el
cursor esta en forma diferente, tiene la apariencia de un sobre cerrado con un signo mas en su
parte superior izquierda, seleccionando el cuadro de texto, ‘Destination IP Address’ y luego el
dispositivo destino, en este caso la PC1, vera como se llena la información automáticamente,
es decir el ip destino.
El limite de periodo de tiempo que puede estar el paquete antes de que sea descartado por el
TTL, en este caso lo dejamos como esta en 32. El número de la secuencia permitida entre los
dispositivos para determinar si o no se ha reproducido los paquetes del ping, se han dejado
caer o se han pedido de nuevo. Es necesario, al crear los PDUs pues este campo no puede
estar vacío. Colocaremos en 5 este campo.
El siguiente bloque que establece las opciones de la simulación, One Shot o Periodic puede
seleccionarse. One Shot envía sólo un paquete en un momento especificado en milisegundos.
Periodic, por otro lado, envía los paquetes a intervalos especificados en milisegundos. En este
caso, se usara la opción Periodic.
La siguiente ilustración muestra como deben quedar los campos de texto. Por ultimo debe
crearse el PDU, con el botón que se encuentra en la parte inferior derecha.
En la siguiente ilustración podrá ver que se ha activado una barra la cual lleva el control del
paquete en el escenario indicado. Esta barra esta indicada con el ovalo de color naranja, en la
parte inferior derecha.

Esta barra tiene la siguiente información, el estado en el que se encuentra, el origen del
paquete, la dirección ip destino, el tipo de paquete, el color con el cual es mostrado que puede
ser cambiado dando un clic sobre ese cuadrito, el tiempo en milisegundos, la periodicidad en la
que se encuentra Y para activada, el numero, la edición que vuelve al cuadro de dialogo
anterior, y por ultimo el cuadrito de eliminación del paquete, mucho cuidado, pues de lo
contrario debe crearse el paquete de nuevo.
Por ultimo debe de empezarse la captura de paquetes, de forma manual o automática. La
siguiente ilustración muestra la captura automática de los paquetes.

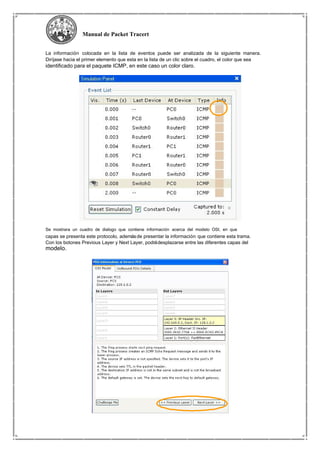

La información colocada en la lista de eventos puede ser analizada de la siguiente manera.
Diríjase hacia el primer elemento que esta en la lista de un clic sobre el cuadro, el color que sea
identificado para el paquete ICMP, en este caso un color claro.
Se mostrara un cuadro de dialogo que contiene información acerca del modelo OSI, en que
capas se presenta este protocolo, ademásde presentar la información que contiene esta trama.
Con los botones Previous Layer y Next Layer, podrádesplazarse entre las diferentes capas del
modelo.

La siguiente ilustración muestra los detalles de la trama Ethernet II, IP e ICMP.
Regresando a la pestaña OSI Model, encontraremos un botón ‘Challenge Me’ (Desafíame), en
el que se presentan preguntas relativas a la capa en la que se encuentra. Este botón debe será
deshabilitado cuando no se deseen realizar mas pruebas, es decir, queda activado para todas
las demásconsultas de datos que se realicen.

Se presenta una pregunta por la capa en la que se encuentre, seleccionando una opción que
se le proponga y oprimiendo seguidamente del botón Next Layer, tendrá la felicitación de un
respuesta acertada, o bien respondiendo que su opción no fue la acertada. La ayuda puede
mostrarse con el botón Hint, al igual este botón queda habilitado para todas las demás
peticiones de información que se suscitaran. Hay que deshabilitarlo una vez que ya no se
requiere su ayuda.

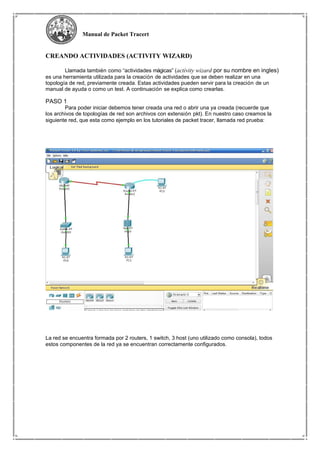

CREANDO ACTIVIDADES (ACTIVITY WIZARD)
Llamada también como “actividades mágicas” (activity wizard por su nombre en ingles)
es una herramienta utilizada para la creación de actividades que se deben realizar en una
topología de red, previamente creada. Estas actividades pueden servir para la creación de un
manual de ayuda o como un test. A continuación se explica como crearlas.
PASO 1
Para poder iniciar debemos tener creada una red o abrir una ya creada (recuerde que
los archivos de topologías de red son archivos con extensión pkt). En nuestro caso creamos la
siguiente red, que esta como ejemplo en los tutoriales de packet tracer, llamada red prueba:
La red se encuentra formada por 2 routers, 1 switch, 3 host (uno utilizado como consola), todos
estos componentes de la red ya se encuentran correctamente configurados.

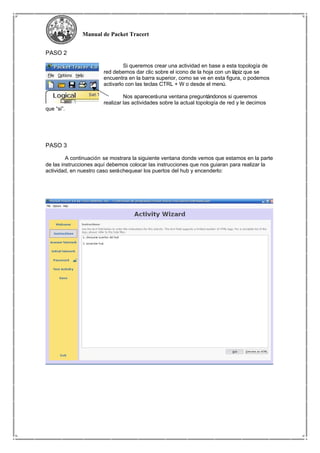

PASO 2
Si queremos crear una actividad en base a esta topología de
red debemos dar clic sobre el icono de la hoja con un lápiz que se
encuentra en la barra superior, como se ve en esta figura, o podemos
activarlo con las teclas CTRL + W o desde el menú.
Nos apareceráuna ventana preguntándonos si queremos
realizar las actividades sobre la actual topología de red y le decimos
que “si”.
PASO 3
A continuación se mostrara la siguiente ventana donde vemos que estamos en la parte
de las instrucciones aquí debemos colocar las instrucciones que nos guiaran para realizar la
actividad, en nuestro caso seráchequear los puertos del hub y encenderlo:

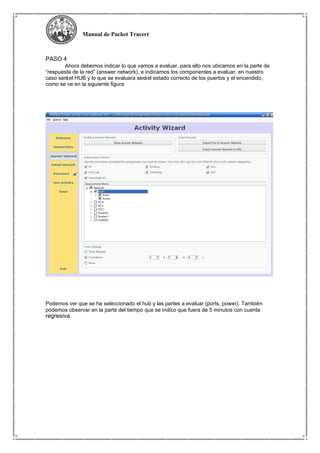

PASO 4
Ahora debemos indicar lo que vamos a evaluar, para ello nos ubicamos en la parte de
“respuesta de la red” (answer network), e indicamos los componentes a evaluar, en nuestro
caso seráel HUB y lo que se evaluara seráel estado correcto de los puertos y el encendido,
como se ve en la siguiente figura.
Podemos ver que se ha seleccionado el hub y las partes a evaluar (ports, power). También
podemos observar en la parte del tiempo que se indico que fuera de 5 minutos con cuenta
regresiva.

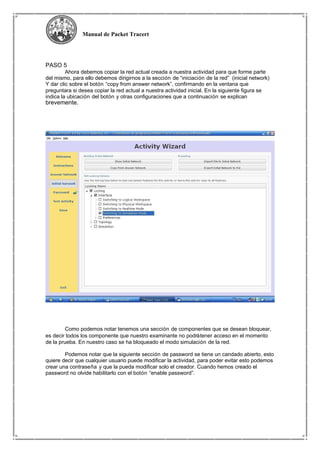

PASO 5
Ahora debemos copiar la red actual creada a nuestra actividad para que forme parte
del mismo, para ello debemos dirigirnos a la sección de “iniciación de la red” (inicial network)
Y dar clic sobre el botón “copy from answer network”, confirmando en la ventana que
preguntara si desea copiar la red actual a nuestra actividad inicial. En la siguiente figura se
indica la ubicación del botón y otras configuraciones que a continuación se explican
brevemente.
Como podemos notar tenemos una sección de componentes que se desean bloquear,
es decir todos los componente que nuestro examinante no podrátener acceso en el momento
de la prueba. En nuestro caso se ha bloqueado el modo simulación de la red.
Podemos notar que la siguiente sección de password se tiene un candado abierto, esto
quiere decir que cualquier usuario puede modificar la actividad, para poder evitar esto podemos
crear una contraseña y que la pueda modificar solo el creador. Cuando hemos creado el
password no olvide habilitarlo con el botón “enable password”.

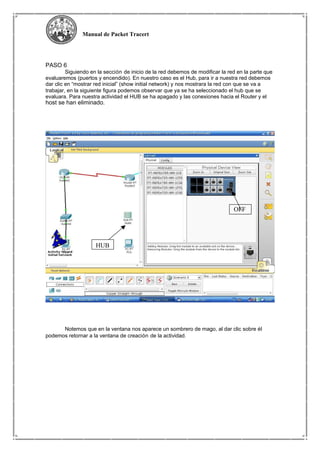

PASO 6
Siguiendo en la sección de inicio de la red debemos de modificar la red en la parte que
evaluaremos (puertos y encendido). En nuestro caso es el Hub, para ir a nuestra red debemos
dar clic en “mostrar red inicial” (show initial network) y nos mostrara la red con que se va a
trabajar, en la siguiente figura podemos observar que ya se ha seleccionado el hub que se
evaluara. Para nuestra actividad el HUB se ha apagado y las conexiones hacia el Router y el
host se han eliminado.
OFF
HUB
Notemos que en la ventana nos aparece un sombrero de mago, al dar clic sobre él
podemos retornar a la ventana de creación de la actividad.

PASO 7
Finalmente podemos evaluar si todo funciona bien, para ello demos clic en la sección
de evaluar la actividad “test activity”, veremos que se nos muestra una ventana indicando las
instrucciones que escribimos en dicha sección y la topología de red.
Para saber si al terminar la actividad se termino exitosamente debemos de seleccionar “check
result”. En el caso que deseemos iniciar la prueba seleccionemos la opción “reset activity”.

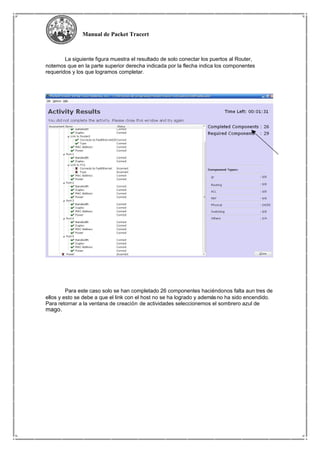

La siguiente figura muestra el resultado de solo conectar los puertos al Router,
notemos que en la parte superior derecha indicada por la flecha indica los componentes
requeridos y los que logramos completar.
Para este caso solo se han completado 26 componentes haciéndonos falta aun tres de
ellos y esto se debe a que el link con el host no se ha logrado y ademásno ha sido encendido.
Para retornar a la ventana de creación de actividades seleccionemos el sombrero azul de
mago.

SITIO DE TRABAJO FISICO (WORKSPACE PHYSICAL)
En esta sección podemos observar el espacio y vista física donde tenemos nuestra red.
Esto es útil para el manejo de varias redes que se encuentran en diferentes lugares (ciudades y
edificios). Básicamente cuando creamos una red esta ubicada en nuestra ciudad local “city
home”. Entrando en materia abramos una red, para nuestro ejemplo tenemos la siguiente red
Para accesar al sitio de trabajo damos clic donde indica la flecha de la figura anterior,
obteniendo la siguiente grafica

Dando clic sobre la ciudad entramos a ella y observamos la oficina corporativa,
entramos a ella con un clic y se mostraran los armarios donde se encuentran nuestras redes
(que en nuestro caso son dos redes) obteniendo como resultado el siguiente grafico:
En esta grafica podemos observar la cobertura que cubre la red inalámbrica de una de
las redes (se recuerda que todos los componentes se pueden mover) que cubre y si entramos
a uno de nuestros armarios podemos observar los componentes físicos que componen el
armario de la red, también podemos interactuar con ellos apagándolos o encendiendo nuestros
componentes al dar clic sobre el botón de encendido.

Si deseamos crear una ciudad, un edificio o un armario de red debemos ubicarnos en
la barra de herramientas y seleccionar lo que deseamos crear:
Si deseamos mover un objeto algún lugar específico como por ejemplo un edificio hacia
una ciudad seleccionamos la opción “move object” y seguidamente seleccionamos el objeto a
mover e indicamos hacia donde lo queremos mover.

Ejemplo Practico
Una empresa ha decidido optimizar su sistema informático, iniciando por configurar su red, intercomunicando
sus oficinas en el mundo, utilizando una serie de routers propios.
En la actualidad la empresa cuenta con oficinas en Estados Unidos, Guatemala, Costa Rica, México, Brasil y
Argentina.
En Guatemala la red interna esta localizada en la capital, y cuenta con 50 computadoras. En Costa Rica la red
cuenta con 25 computadoras. Entre estas 2 oficinas existe una conexión dedicada de fibra óptica.
En Estados Unidos, existen oficinas en New York, San Francisco y Los Angeles. En New York la red cuenta
con 200 equipos, en San Francisco con 100 y en Los Angeles con 125. Estas redes no se encuentran conectadas
entre sí en la actualidad.
En México, la oficina cuenta con 350 equipos, aunque se espera que se dupliquen en el próximo mes, por lo
que debe de tomarse esto en cuenta al elegir el rango de las direcciones ip que se asignarán. La oficina de
México tiene una conexión directa también con las oficinas de NY.
Las oficinas de Brasil y Argentina están divididas ambas en 2 redes de 50 computadoras cada una.
Cada red está conectada con la otra de su país y utilizan 2 routers que pertenecen al backbone de Internet para
establecer una comunicación entre ellas por medio de una VPN.
Su trabajo es crear la topología de red necesaria, lo que consiste en crear un backbone propio de routers, sin
eliminar las conexiones ya existentes, y configurarlo utilizando direcciones de red de la red 200.3.2.0 que se ha
comprado a la IANA para uso de la empresa. Además, se deben de configurar las redes internas de cada oficina
con direcciones IP privadas de clase A o B, apropiadamente ‘subneteadas’ para el número de equipos que se
van a utilizar en cada una de las redes.
Los equipos deben configurarse con rutas estáticas, y a continuación se eliminaran estas y se configurara ruteo
dinámico utilizando RIP.
TOPOLOGÍA DE RED

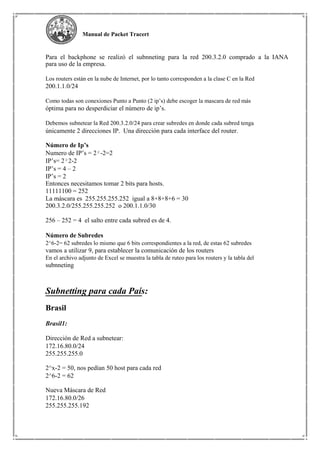

Para el backphone se realizó el subnneting para la red 200.3.2.0 comprado a la IANA
para uso de la empresa.
Los routers están en la nube de Internet, por lo tanto corresponden a la clase C en la Red
200.1.1.0/24
Como todas son conexiones Punto a Punto (2 ip’s) debe escoger la mascara de red más
óptima para no desperdiciar el número de ip’s.
Debemos subnetear la Red 200.3.2.0/24 para crear subredes en donde cada subred tenga
únicamente 2 direcciones IP. Una dirección para cada interface del router.
Número de Ip’s
Numero de IP’s = 2²-2=2
IP’s= 2²2-2
IP’s = 4 – 2
IP’s = 2
Entonces necesitamos tomar 2 bits para hosts.
11111100 = 252
La máscara es 255.255.255.252 igual a 8+8+8+6 = 30
200.3.2.0/255.255.255.252 o 200.1.1.0/30
256 – 252 = 4 el salto entre cada subred es de 4.
Número de Subredes
2^6-2= 62 subredes lo mismo que 6 bits correspondientes a la red, de estas 62 subredes
vamos a utilizar 9, para establecer la comunicación de los routers
En el archivo adjunto de Excel se muestra la tabla de ruteo para los routers y la tabla del
subnneting
Subnetting para cada País:
Brasil
Brasil1:
Dirección de Red a subnetear:
172.16.80.0/24
255.255.255.0
2^x-2 = 50, nos pedían 50 host para cada red
2^6-2 = 62
Nueva Máscara de Red
172.16.80.0/26
255.255.255.192

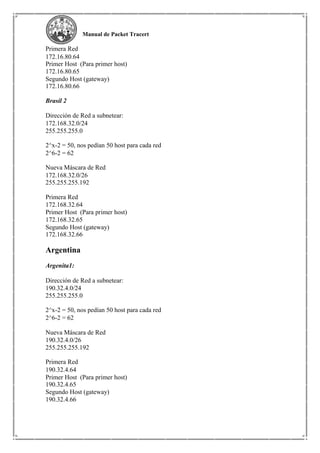

Primera Red
172.16.80.64
Primer Host (Para primer host)
172.16.80.65
Segundo Host (gateway)
172.16.80.66
Brasil 2
172.168.32.0/24
255.255.255.0
2^6-2 = 62
172.168.32.0/26
255.255.255.192
Primera Red
172.168.32.64
172.168.32.65
172.168.32.66
Argentina
Argenita1:
190.32.4.0/24
255.255.255.0
2^6-2 = 62
190.32.4.0/26
255.255.255.192
Primera Red
190.32.4.64
190.32.4.65
190.32.4.66

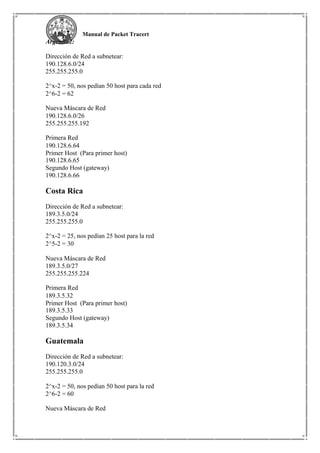

Argenita2:
190.128.6.0/24
255.255.255.0
2^6-2 = 62
190.128.6.0/26
255.255.255.192
Primera Red
190.128.6.64
190.128.6.65
190.128.6.66
Costa Rica
189.3.5.0/24
255.255.255.0
2^x-2 = 25, nos pedían 25 host para la red
2^5-2 = 30
189.3.5.0/27
255.255.255.224
Primera Red
189.3.5.32
189.3.5.33
189.3.5.34
Guatemala
190.120.3.0/24
255.255.255.0
2^6-2 = 60

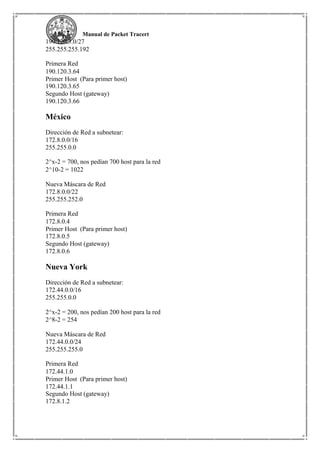

190.120.3.0/27
255.255.255.192
Primera Red
190.120.3.64
190.120.3.65
190.120.3.66
México
172.8.0.0/16
255.255.0.0
2^10-2 = 1022
172.8.0.0/22
255.255.252.0
Primera Red
172.8.0.4
172.8.0.5
172.8.0.6
Nueva York
172.44.0.0/16
255.255.0.0
2^8-2 = 254
172.44.0.0/24
255.255.255.0
Primera Red
172.44.1.0
172.44.1.1
172.8.1.2

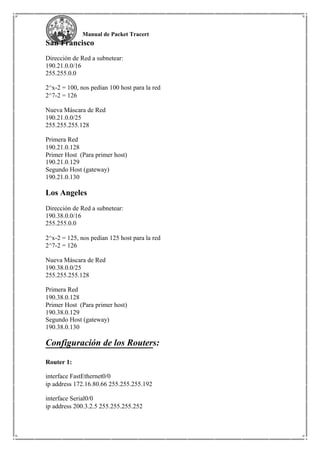

San Francisco
190.21.0.0/16
255.255.0.0
2^7-2 = 126
190.21.0.0/25
255.255.255.128
Primera Red
190.21.0.128
190.21.0.129
190.21.0.130
Los Angeles
190.38.0.0/16
255.255.0.0
2^7-2 = 126
190.38.0.0/25
255.255.255.128
Primera Red
190.38.0.128
190.38.0.129
190.38.0.130
Configuración de los Routers:
Router 1:
interface FastEthernet0/0
ip address 172.16.80.66 255.255.255.192
interface Serial0/0
ip address 200.3.2.5 255.255.255.252

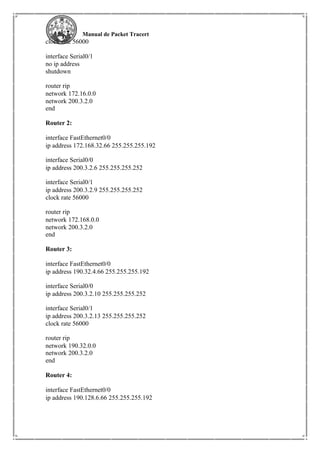

clock rate 56000
interface Serial0/1
no ip address
shutdown
router rip
network 172.16.0.0
network 200.3.2.0
end
Router 2:
ip address 172.168.32.66 255.255.255.192
interface Serial0/0
ip address 200.3.2.6 255.255.255.252
interface Serial0/1
ip address 200.3.2.9 255.255.255.252
clock rate 56000
router rip
network 172.168.0.0
network 200.3.2.0
end
Router 3:
ip address 190.32.4.66 255.255.255.192
interface Serial0/0
ip address 200.3.2.10 255.255.255.252
interface Serial0/1
ip address 200.3.2.13 255.255.255.252
clock rate 56000
router rip
network 190.32.0.0
network 200.3.2.0
end
Router 4:
ip address 190.128.6.66 255.255.255.192

interface Serial0/0

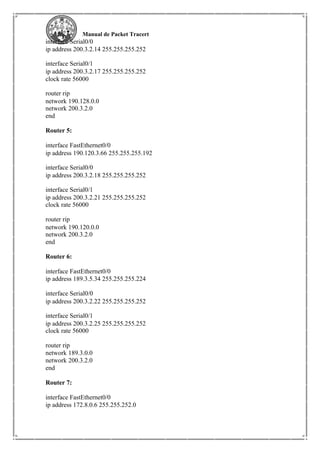

ip address 200.3.2.14 255.255.255.252
interface Serial0/1
ip address 200.3.2.17 255.255.255.252
clock rate 56000
router rip
network 190.128.0.0
network 200.3.2.0
end
Router 5:
ip address 190.120.3.66 255.255.255.192
interface Serial0/0
ip address 200.3.2.18 255.255.255.252
interface Serial0/1
ip address 200.3.2.21 255.255.255.252
clock rate 56000
router rip
network 190.120.0.0
network 200.3.2.0
end
Router 6:
ip address 189.3.5.34 255.255.255.224
interface Serial0/0
ip address 200.3.2.22 255.255.255.252
interface Serial0/1
ip address 200.3.2.25 255.255.255.252
clock rate 56000
router rip
network 189.3.0.0
network 200.3.2.0
end
Router 7:
ip address 172.8.0.6 255.255.252.0

interface Serial0/0

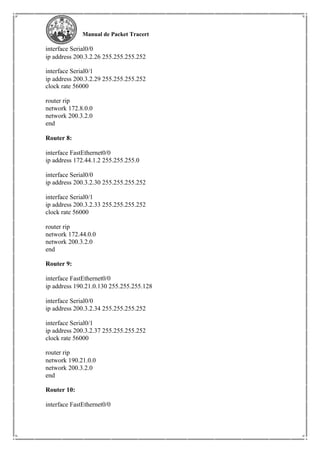

ip address 200.3.2.26 255.255.255.252
interface Serial0/1
ip address 200.3.2.29 255.255.255.252
clock rate 56000
router rip
network 172.8.0.0
network 200.3.2.0
end
Router 8:
ip address 172.44.1.2 255.255.255.0
interface Serial0/0
ip address 200.3.2.30 255.255.255.252
interface Serial0/1
ip address 200.3.2.33 255.255.255.252
clock rate 56000
router rip
network 172.44.0.0
network 200.3.2.0
end
Router 9:
ip address 190.21.0.130 255.255.255.128
interface Serial0/0
ip address 200.3.2.34 255.255.255.252
interface Serial0/1
ip address 200.3.2.37 255.255.255.252
clock rate 56000
router rip
network 190.21.0.0
network 200.3.2.0
end
Router 10:

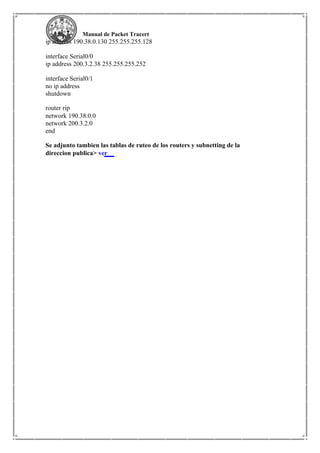

ip address 190.38.0.130 255.255.255.128
interface Serial0/0
ip address 200.3.2.38 255.255.255.252
interface Serial0/1
no ip address
shutdown
router rip
network 190.38.0.0
network 200.3.2.0
end
Se adjunto tambien las tablas de ruteo de los routers y subnetting de la
direccion publica> ver

Conclusiones
Se ha realizo una serie de ejemplos para que quede claro, el como utilizar la herramienta.
Desde la configuración y personalización de la herramienta. Pasando por las opciones
disponibles para la creación, modificación y eliminaciones de redes, incluyendo la mayoría de
opciones con las que dispone Packet Tracer; hasta la simulación de eventos reales que implica
el envío de paquetes de un punto origen a un punto destino.
Quedando que mencionar, que únicamente soporta el protocolo de enrutamiento dinámico,
vector distancia, RIP. Además del enrutamiento estático. Esto excluye a los protocolos de
enrutamiento dinámico tales como el OSPF.
Brinda una mayor adaptabilidad del usuario inicial con la herramienta, tal que puede solidificar
sus conocimientos teóricos, para llevar a cabo simulaciones de pequeña y gran escala.
Además de proveer una vista rápida del aspecto físico de los diferentes dispositivos de
hardware comunes en una red. Esto incluye dispositivos genéricos y dispositivos
especializados por CISCO.

Tutorial desarrollado por:
Moisés Eduardo Velásquez Oliva
Jimy SaúlTobar Herrera
William Samuel Guevara
Bidcar Napoleón Herrera
Bibliografía
2002 12785
2002 12959
2002 12499
2003 13489
Se ha tomado como guía de aprendizaje los tutoriales disponibles en formato Flash propios de
la aplicación, Packet Tracer 4.0. Los ejemplos han sido totalmente desligados a los que
contienen dichos tutoriales.

Recomendaciones
La herramienta esta implementada para servir de guía total, en el proceso de aprendizaje y
desarrollo de redes a nivel administrativo. Todos los errores indicados son los que de alguna
manera, cuando se configura una red, se desearían visualizar cuando una red tenga fallos a
nivel de ensamblaje. Dicho de otra manera, no poder asignar una dirección IP a una interfaz si
ya lo esta, en otra. Y revisar de manera rápida cual es la interfaz que la dispone, ya sea para
corregir el error de duplicación de direcciones o cambiar el estado de la interfaz. No hay
recomendaciones plenas para esta sección para lograr mejorar el funcionamiento, mas que la
creación de redes eficientes que luego se podrían llevar a la practica.

Manual de packet tracer

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Manual de packet tracer

Similar a Manual de packet tracer (20)

Último

Último (10)

Manual de packet tracer
