1. E.P.E.T. N° 38
DIBUJO ASISTIDO CAD
TRABAJO PRACTICO N° 4
GUIA PARA DIBUJAR MÓDULOS TUBERIAS
1 PASO:
 Abrir el archivo FORMA BASE
 ARCHIVO – GUARDAR COMO –CRUCES (en la carpeta bloques del tp 4)
2 paso:
 Seleccionar la herramienta PATRÓN
 En el cuadro de diálogo, haga clic en Seleccionar entidades y
seleccione todas las líneas de la figura FORMA BASE
 Clickear en SELECCIONAR PUNTO CENTRAL y elegir el punto final
de la línea recta de la figura FORMA BASE
Luego configurar los parámetros como se ven en el
siguiente cuadro:
Luego darle ACEPTAR
FORMA RESULTANTE
3 PASO:
 Seleccionar la herramienta EQUIDISTANCIAR
 Realizar equidistancias de 40 de todas las líneas verticales y horizontales de
la CRUZ como se ve en el gráfico:
4 PASO:
 Seleccionar la herramienta REDONDEO
 Presionar R para designar un radio y luego 35 luego ENTER
 Ir haciendo click sobre las líneas externas de la cruz (primero en una horizontal y luego en una vertical) para que
vaya redondeando el encuentro entre ambas como se ve en las figuras
5 PASO:
 Eliminar las líneas centrales horizontales y verticales de la cruz como se ve en la figura
PASO:
 Elegir la herramienta LINEA y cerrar todas las puntas de la cruz interna hasta obtener
una figura cerrada.

2. E.P.E.T. N° 38
DIBUJO ASISTIDO CAD
TRABAJO PRACTICO N° 4
GUIA PARA DIBUJAR MÓDULOS TUBERIAS

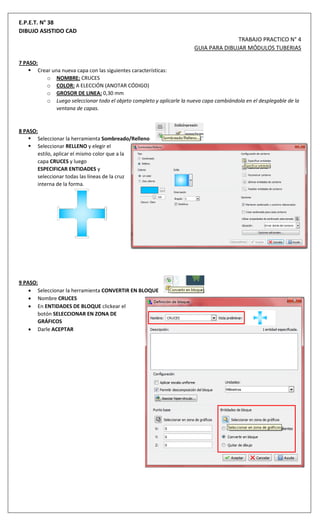

7 PASO:
 Crear una nueva capa con las siguientes características:
o NOMBRE: CRUCES
o COLOR: A ELECCIÓN (ANOTAR CÓDIGO)
o GROSOR DE LINEA: 0,30 mm
o Luego seleccionar todo el objeto completo y aplicarle la nueva capa cambiándola en el desplegable de la
ventana de capas.
8 PASO:
 Seleccionar la herramienta Sombreado/Relleno
 Seleccionar RELLENO y elegir el
estilo, aplicar el mismo color que a la
capa CRUCES y luego
ESPECIFICAR ENTIDADES y
seleccionar todas las líneas de la cruz
interna de la forma.
9 PASO:
 Seleccionar la herramienta CONVERTIR EN BLOQUE
 Nombre CRUCES
 En ENTIDADES DE BLOQUE clickear el
botón SELECCIONAR EN ZONA DE
GRÁFICOS
 Darle ACEPTAR
