El documento describe dos tipos de selección de objetos en AutoCAD: 1) la selección de cruce, que selecciona cualquier objeto que cruce o esté dentro de la ventana de selección, representada por un rectángulo de línea punteada; y 2) la selección de ventana, que solo selecciona objetos completamente dentro de la ventana, representada por un rectángulo de línea continua. La dirección en que se crea la ventana determina qué tipo de selección se realiza.

1. Barra Modify.
Modos de
Selección de Objetos.

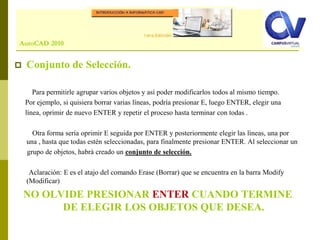

2. Comando: LINE
 Conjunto de Selección.
Para permitirle agrupar varios objetos y así poder modificarlos todos al mismo tiempo.
Por ejemplo, si quisiera borrar varias líneas, podría presionar E, luego ENTER, elegir una
línea, oprimir de nuevo ENTER y repetir el proceso hasta terminar con todas .
Otra forma sería oprimir E seguida por ENTER y posteriormente elegir las líneas, una por
una , hasta que todas estén seleccionadas, para finalmente presionar ENTER. Al seleccionar un
grupo de objetos, habrá creado un conjunto de selección.
Aclaración: E es el atajo del comando Erase (Borrar) que se encuentra en la barra Modify
(Modificar)
NO OLVIDE PRESIONAR ENTER CUANDO TERMINE
DE ELEGIR LOS OBJETOS QUE DESEA.
AutoCAD 2010

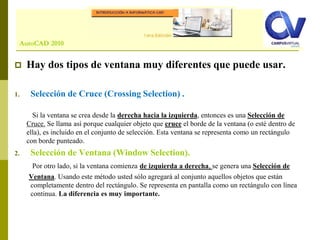

3. Comando: LINE
 Hay dos tipos de ventana muy diferentes que puede usar.
1. Selección de Cruce (Crossing Selection) .
Si la ventana se crea desde la derecha hacia la izquierda, entonces es una Selección de
Cruce. Se llama así porque cualquier objeto que cruce el borde de la ventana (o estè dentro de
ella), es incluido en el conjunto de selección. Esta ventana se representa como un rectángulo
con borde punteado.
2. Selección de Ventana (Window Selection).
Por otro lado, si la ventana comienza de izquierda a derecha, se genera una Selección de
Ventana. Usando este método usted sólo agregará al conjunto aquellos objetos que están
completamente dentro del rectángulo. Se representa en pantalla como un rectángulo con línea
continua. La diferencia es muy importante.
AutoCAD 2010

4. Comando: LINE

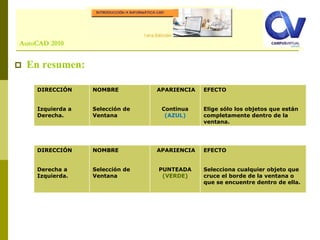

 En resumen:
AutoCAD 2010
DIRECCIÓN
Izquierda a
Derecha.
NOMBRE
Selección de
Ventana
APARIENCIA
Continua
(AZUL)
EFECTO
Elige sólo los objetos que están
completamente dentro de la
ventana.
DIRECCIÓN
Derecha a
Izquierda.
NOMBRE
Selección de
Ventana
APARIENCIA
PUNTEADA
(VERDE)
EFECTO
Selecciona cualquier objeto que
cruce el borde de la ventana o
que se encuentre dentro de ella.

5. Comando: LINESelección de Cruce (Crossing Selection) .
Selecciono
Primer
punto de la
ventana.

6. Comando: LINESelección de Cruce (Crossing Selection) .
Selecciono
Segundo
punto de la
ventana.

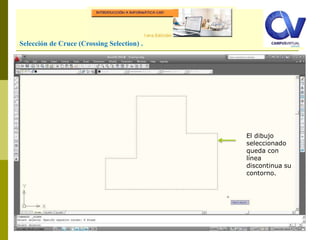

7. Comando: LINESelección de Cruce (Crossing Selection) .
El dibujo
seleccionado
queda con
línea
discontinua su
contorno.

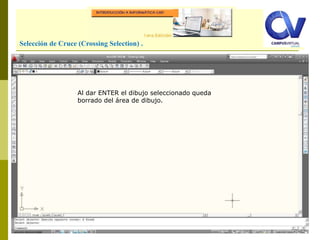

8. Comando: LINESelección de Cruce (Crossing Selection) .
Al dar ENTER el dibujo seleccionado queda
borrado del área de dibujo.

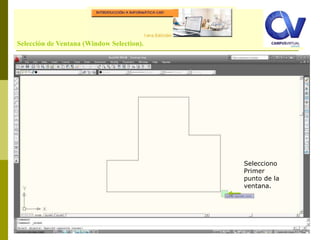

9. Comando: LINESelección de Ventana (Window Selection).
Selecciono
Primer
punto de la
ventana.

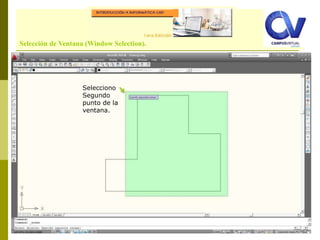

10. Comando: LINESelección de Ventana (Window Selection).
Selecciono
Segundo
punto de la
ventana.

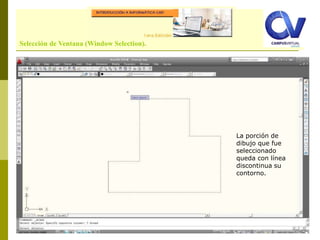

11. Comando: LINESelección de Ventana (Window Selection).
La porción de
dibujo que fue
seleccionado
queda con línea
discontinua su
contorno.

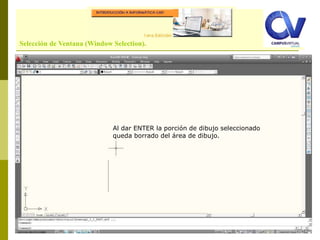

12. Comando: LINESelección de Ventana (Window Selection).
Al dar ENTER la porción de dibujo seleccionado
queda borrado del área de dibujo.
