1. NOMBRE : FELIPE BERGEN V.
CARRERA: CONSTRUCCIÓN CIVIL

2. H.D.P.EHIGH DENSITY POLYETHYLENE; POLIETILENO DE ALTA DENSIDAD
• DIMENSIONES SEGÚN PROYECTO
• SEGÚN NCH 1105 Of. 99 - N° 8.1
• DIAMETRO MÍNIMO DN 200mm EN CALLES (PROYECTO DE ALC.)
• DIAMETRO MÍNIMO DN 175mm EN PASAJES.
• SEGÚN NCH 1105 Of.99
N° 6.9.1

3. EXCAVACIÓN NCH 2282/2 Of. 96
• MÍNIMO EXCAV. 0,45m SOBRE LA CLAVE DEL TUBO
• TUBERÍAS MAYORES A DN 90mm, EL ANCHO MÍNIMO DEL FONDO ES
DN + 0,30m
• DEPOSITO DE MATERIAL 0,45m DEL BORDE DE LA EXCAV.
• ENTIVAR ZANJAS EN CASO DE PAREDES IENSTABLES.

4. RELLENO NCH 2282/2 Of. 96
• ALTURA MÍNIMA CAMA DE ARENA e=0,10m (LIBRE DE PIEDRAS)
• ALTERNATIVA DE ENCAMADO, SUELO CLASE II Y III
• NO SE DEBE USAR MATERIAL ARCILLOSO
• APOYO DEBE SER UNIFORME Y CONTINUO

5. ETAPAS DE RELLENO NCH 2282/2 Of. 96
1. e=0,10m RELLENO PARA ENCAMADO
2. RELLENAR EL COSTADO HASTA EL EJE CENTRAL DE LA TUBERÍA
3. e=0,15m RELLENO SOBRE LA CLAVE DE TUBO
4. RELLENO CON MATERÍAL DE EXCAV., TAMIZADO 25mm, EN CAPAS DE 0,30m

6. ENSAMBLE DE TUBERÍAS
• MÉTODO PALANCA Y CHUZO HASTA 450mm
• MÉTODO EXCAVADORA DESDE 600mm
NOTA:
• LAS TUBERÍAS NUNCA, SE DEBEN DEJAR CAER.
• BAJAR TUBERÍAS A MANO O MEDIANTE SOGAS.
• LA CAMPANA DEBE COINCIDIR CON PALABRA “HOME” IMPRESA EN TUBO

7. UNIONES
• UNIONES TIPO ABRAZADERA
HASTA DN 1000mm
• UNION HERMÉTICA A LOS FINOS (ST)

8. DESNIVELES TUBERÍAS NCH 1105 Of.99
• DESNIVEL ENTRE COTA ENTRADA Y SALIDA MÍNIMO 2cm.
• EN CAMARAS EL DESNIVEL MÁXIMO ES DE 50cm.

9. CONEXIÓN A CAMARAS
• HERMÉTICA A LOS FINOS
• HERMÉTICA AL AGUA
• NO DEJAR CAMPANA INSERTA
EN MURO DE CÁMARA
NOTA:
LAS CORRUGACIONES EXTERIORES DEL TUBO PROPORCIONAN TOPO
FRENTE EL AGUA.

10. UNIÓN DOMICILIARIA
• SE PERMITEN EMPALMES DIRECTOS EN LAS REDES, CUANDO EL DN
MÁXIMO DE LAS UNIONES DOM. SEA DE 150mm

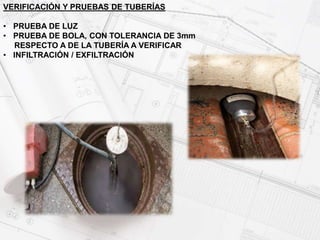

11. VERIFICACIÓN Y PRUEBAS DE TUBERÍAS
• PRUEBA DE LUZ
• PRUEBA DE BOLA, CON TOLERANCIA DE 3mm
RESPECTO A DE LA TUBERÍA A VERIFICAR
• INFILTRACIÓN / EXFILTRACIÓN

12. COLOCACION EN TERRENOS CON NAPA DE AGUA
• GEOTEXTIL DE ESPESOR 1,6 O 1,8mm
• COLOCACIÓN BAJO ENCAMADO
• GEOTEXTIL DEBE TENER UN TRASLAPO 20cm .
COLOCACIÓN EN PENDIENTES PRONUNCIADAS
• PENDIENTES HASTA 20%, BASTA COMPACTAR EN CAPAS DE 10cm
• PARA PENIENTES MAYORES, CONSTRUIR BLOQUES DE ANCLAJES
TRANSVERSALES.

13. PARALELISMO NCH 2811 Of,2006
• DISTANCIA DE A.P. ALC. A LINEA OFICIAL ES DE 0,30m. MÍNIMO.
• EL TRAZADO PARALELO DE TUBERÍA DE A.P. Y ALC., ES DE 2m.
ATRAVIESOS
• TUBERÍA DE A.P. DEBE IR SOBRE ALC. CON UNA DISTANCIA MÍN. 0,30m
• LA DISTANCIA DE OTROS SERVICIONS Y A.P O ALC DEBE SER 0,20.
