El documento describe el proceso de construcción de una represa hidroeléctrica. Primero se construyen diques en ambos márgenes del río para aislar un área y desviar el flujo a través de aliviaderos. Luego se completan los muros y se cierra la represa, desviando permanentemente el río a través de los aliviaderos. Finalmente, se instalan las turbinas y la maquinaria eléctrica en las casas de máquinas para generar electricidad. El documento también proporciona actualizaciones sobre el pro

1. Complejo Hidroeléctrico
Manuel Piar
Proceso de construcción de la obra
Elaborado por Julio Montenegro
Junio 2011

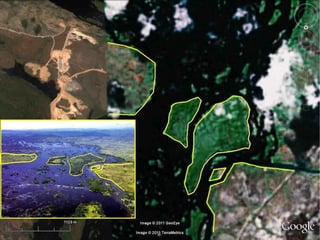

7. Procedimiento para la
construcción de una represa

8. Consideremos el cauce
original del río que se va
a represar, visto desde
tres perspectivas: desde
el frente,desde arriba y
en un corte del perfil.

9. El primer paso consiste
en contruir unas ataguías
(muros de tierra para
contener el agua) en
ambas márgenes del río,
de forma que se pueda
aislar un área seca dentro
del cauce

16. Una vez aisladas las
áreas dentro del cauce,
se drenan para que se
puedan iniciar las obras.

21. Se construyen muros en
ambas márgenes del río.
Usualmente, un muro es de
tierra reforzada, mientras el
otro es de concreto, con la
casa de máquinas y el
aliviadero (en amarillo). El
cauce del río sigue abierto

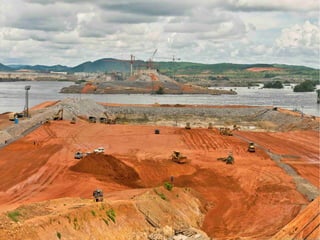

34. Una vez construidos los
muros, se hace pasar el
agua del río por el
aliviadero (se elimina
parte del ataguía aguas
arriba), con la intención
de mudar el cauce
original a esta otra vía.

35. *** NOTA ***
La represa Manuel Piar no ha llegado aún a esta
fase. Se está completando la estructura del
aliviadero, mientras se construyen las obras
civiles para iniciar la instalación de los equipos
eléctricos.
Más adelante se muestran imágenes sobre el
avance actual de las obras.

36. Una vez desviado el
flujo del río hacia el
paso por los aliviaderos,
se completa el muro y
se cierra la represa. El
río pasa ahora por el
aliviadero y el muro
corta el cauce original.

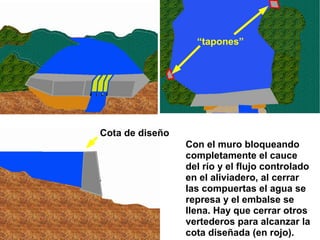

37. “tapones”
Cota de diseño
Con el muro bloqueando
completamente el cauce
del río y el flujo controlado
en el aliviadero, al cerrar
las compuertas el agua se
represa y el embalse se
llena. Hay que cerrar otros
vertederos para alcanzar la
cota diseñada (en rojo).

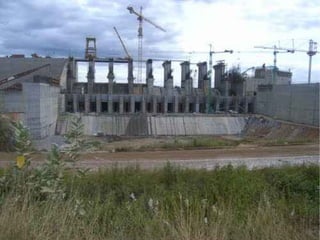

41. Tocoma
Caruachi Caruachi

42. Caruachi

45. Instalación del generador
(TURBINA)

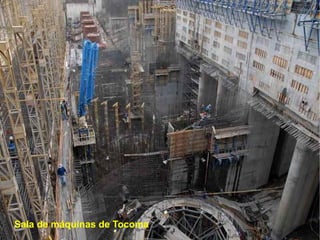

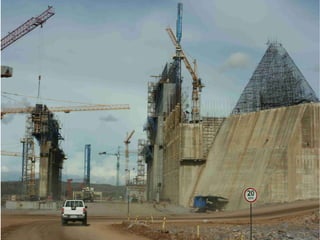

54. Sala de máquinas de Tocoma

55. Sala de máquinas de Caruachi

56. Sala de máquinas de Tocoma

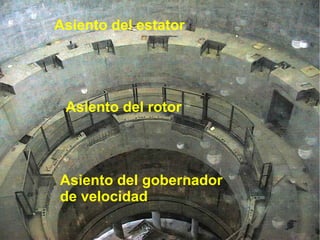

57. Asiento del estator
Asiento del rotor
Asiento del gobernador
de velocidad

60. Instalación de la turbina en Caruachi

61. Casa de máquinas de Tocoma

62. Casa de máquinas de Caruachi

63. Casa de máquinas de Tocoma

68. Créditos fotográficos
La fotos mostradas fueron tomadas por alguno de
los que aparecen en la siguiente lista:
Julio Montenegro
Evaristo Da Costa
Bajadas de la web (gracias)
Junio 2011
