Helvex guiatecnica

garantía de calidadde Servicio para Producto Institucional
Guía Técnica 1
Servicio y asistencia de refacciones
01800 8900 594
Guía
TécnicaDE REFACCIONES Y SERVICIO PARA PRODUCTO INSTITUCIONAL HELVEX
garantía de calidad

Conserva tu Helvex
como si fuera nuevo
Al utilizar Refacciones Originales Helvex,
aseguras la garantía del producto.
Son de fácil instalación.
Cuenta con la variedad
más amplia del mercado.

En esta guía se hablará de los mantenimientos y refacciones que Helvex maneja para sus
equipos.
El mantenimiento a los equipos Helvex son las acciones que realizamos para prevenir
daños futuros o inmediatos. Se dividen en preventivos y correctivos, al referirse a un
mantenimiento preventivo es el que se le aplica a un equipo para evitar futuros desgastes
de los componentes que por su uso natural lo sufren. Cuando se refiere a un mantenimiento
correctivo es aquel que está orientado a reparar el equipo cuando se presenta un mal
funcionamiento.
Cuando le damos mantenimiento a los equipos Helvex, lo primero que debemos examinar
es el tiempo de uso y tipo de agua.
Al mantener un equipo con las refacciones originales Helvex garantizas el buen
funcionamiento y ahorro de agua.
Con está Guía tendrás
beneficios en mantenimiento.3
Reduce tiempos
Costos
Ahorro de agua
de mantenimiento
de mantenimiento

ÍNDICE
Fluxóm
etros
G
uía
técnica
de
refacciones

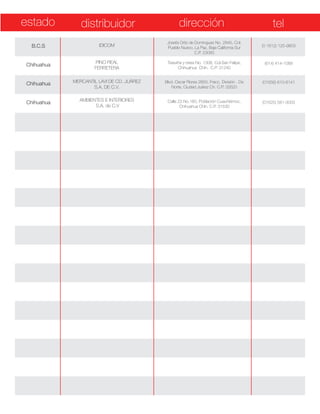

Directorio
Distribuidores
M
ingitorio
Seco
Salidas
Interceptores
de
grasas
M
onom
andos
42
07
44 51
27
55
83

M
anuales
Electrónicos
18
09

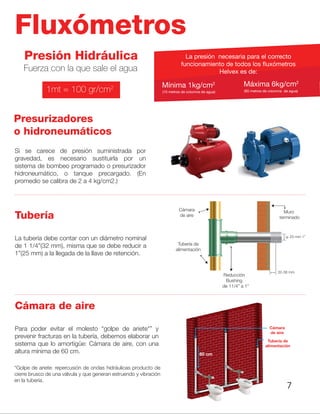

Fluxómetros
6

Fluxómetros
Presión Hidráulica
Presurizadores
o hidroneumáticos
Tubería
Cámara de aire
Fuerza con la que sale el agua
La presión necesaria para el correcto
funcionamiento de todos los fluxómetros
Helvex es de:
Mínima 1kg/cm2
(10 metros de columna de agua) (60 metros de columna de agua)
Máxima 6kg/cm2
1mt = 100 gr/cm2
Si se carece de presión suministrada por
gravedad, es necesario sustituirla por un
sistema de bombeo programado o presurizador
hidroneumático, o tanque precargado. (En
promedio se calibra de 2 a 4 kg/cm2.)
La tubería debe contar con un diámetro nominal
de 1 1/4”(32 mm), misma que se debe reducir a
1”(25 mm) a la llegada de la llave de retención.
Para poder evitar el molesto “golpe de ariete*” y
prevenir fracturas en la tubería, debemos elaborar un
sistema que lo amortigüe: Cámara de aire, con una
altura mínima de 60 cm.
*Golpe de ariete: repercusión de ondas hidráulicas producto de
cierre brusco de una válvula y que generan estruendo y vibración
en la tubería.
Cámara
de aire
Tubería de
alimentación
60 cm
Reducción
Bushing
7

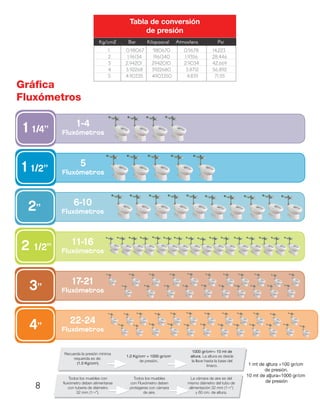

Gráfica
Fluxómetros
2
2
2
).
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
1-4
Fluxómetros
5
Fluxómetros
6-10
Fluxómetros
11-16
Fluxómetros
17-21
Fluxómetros
22-24
Fluxómetros
2
2
8

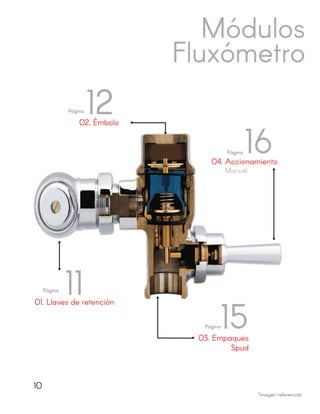

Módulos
Fluxómetro
1202. Émbolo
04. Accionamiento
Manual
01. Llaves de retención
03. Empaques
Spud
16
11
15
Página
Página
Página
Página
10

Guía Técnica 11
01800 8900 594
01. LLAVES DE RETENCIÓN
Llave de retención
para
fluxómetro manual
y electrónico.
Llave de retención
para
fluxómetro
de pedal.
Mantenimiento Preventivo Dispositivos de seguridad
Botón Antirrobo
SF-055 Kit Llave de
Retención SF-015-C
SF-799
Refacciones
Mantenimiento Correctivo

de Servicio para Producto Institucional01800 8900 594
Guía Técnica12
Mantenimiento Preventivo
Modelo anterior
Modelo nuevo
SF-591
SF-741
Refacciones

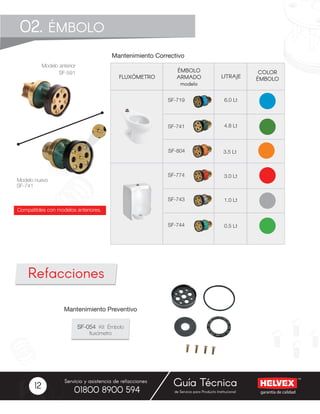

02. ÉMBOLO
SF-054 Kit Émbolo
fluxómetro
FLUXÓMETRO
SF-719 6.0 Lt
3.0 Lt
3.5 Lt
0.5 Lt
4.8 Lt
1.0 Lt
SF-744
SF-743
ÉMBOLO
ARMADO
modelo
LITRAJE
COLOR
ÉMBOLO
SF-741
SF-774
SF-804
Compatibles con modelos anteriores.

Guía Técnica 13
01800 8900 594
Cierre la llave de retención y realice una descarga.
Verifique que no exista basura en el interior del
cuerpo y la cúpula.
Desarme el émbolo y
lave a chorro de agua
con cepillo de cerda
suave.
Retire la cúpula, Retire el émbolo.
Lave la cúpula a chorro de agua con cepillo
de cerda suave.
Verifique que la esprea de la rondana no
esté tapada.
Arme el émbolo
21
3
5
4
6
7
Mantenimiento preventivo al émbolo

Guía Técnica14
Recuerda realizar mínimo cada 6 meses el mantenimiento preventivo.
PROBLEMA
La descarga es con
poca o demasiada
agua
Si continua
goteando, o no
cierra totalmente
El émbolo del fluxómetro
está obstruido o dañado
Impurezas en empaque
del émbolo o el cuerpo
principal
La llave de retención está
parcialmente abierta
La presión de operación
no es la adecuada
Limpie el émbolo o remplace si
es necesario
Realize el mantenimiento
correspondiente al émbolo
Abra totalmente la
llave de retención
Verifique la presión mínima de
operación sea de 1 kg/cm2
SOLUCIÓN
Limpie el acabado cromo con agua y un paño limpio, no utilice fibra verde, lijas ni cloro.
Para quitar el sarro limpie con una mezcla de agua y vinagre en partes iguales.
Limpie la pista donde asienta el émbolo. Inserte el émbolo, verifique el empaque de
la cúpula. Enrosque la cúpula
CAUSA
Veáse Mantenimiento del émbolo Pag. 13
98
Remplace las piezas que tengan desgaste si es necesario.
PROBLEMAS Y SOLUCIONES

Guía Técnica 15
01800 8900 594

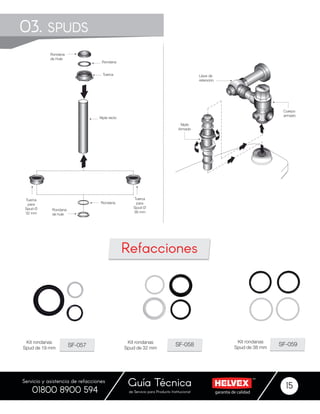

03. SPUDS
SF-057
Kit rondanas
Spud de 19 mm
Kit rondanas
Spud de 32 mm
Kit rondanas
Spud de 38 mm
SF-058 SF-059
Refacciones

Guía Técnica16
04. ACCIONAMIENTO MANUAL
Retire el tapón y cierre la llave de retención.
Verifique que el empaque cónico y la rondana no estén desgastados, límpielos o cámbielos si es
necesario. Arme nuevamente
Desenrosque la palanca.
RB-851 Llave inglesa 9”
21
3
Retirar la manija con llave inglesa o herramienta sin dientes
para no maltratar el cromo.
En caso de tener goteo verificar la rondana y empaque
cónico de ser necesario sustituirlos por nuevos.
NOTA
Mantenimiento preventivo a la manija
2

Guía Técnica 17
01800 8900 594
02. ACCIONAMIENTO MANUAL
Retire el tapón, cierre la llave de retención,
realice la descarga de agua y desenrosque el
pedal.
Verifique que el empaque cónico y
la rondana no estén desgastados,
límpielos o cámbielos si es necesario.
21
Retirar el pedal con llave inglesa o herramienta sin dientes
para no maltratar el cromo.
NOTA
SF-106
SF-113
SF-110
SF-056
Manija armada
para fluxómetro
cromo
Porta pedal
armado 3 y 6 lts
Estopero armado
con cuerda
fluxómetro
Kit manija y
pedal
Mantenimiento preventivo al pedal
Mantenimiento
Preventivo
Mantenimiento
Correctivo
Refacciones
RB-851
Llave inglesa 9”

Módulos
Fluxómetro
02. Émbolo
Página
Página
04. Accionamiento
Electrónico
01. Llaves de retención
03. Empaques
Spud
Página
Página
12
20
11
15
19

Guía Técnica20

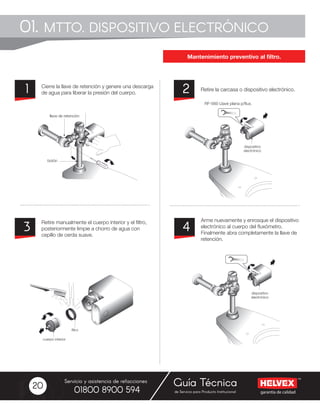

Cierre la llave de retención y genere una descarga
de agua para liberar la presión del cuerpo.
Retire manualmente el cuerpo interior y el filtro,
posteriormente limpie a chorro de agua con
cepillo de cerda suave.
Arme nuevamente y enrosque el dispositivo
electrónico al cuerpo del fluxómetro.
Finalmente abra completamente la llave de
retención.
Retire la carcasa o dispositivo electrónico.21
3 4
01. MTTO. DISPOSITIVO ELECTRÓNICO
Mantenimiento preventivo al filtro.
RF-560 Llave plana p/flux.

Guía Técnica 21
01800 8900 594

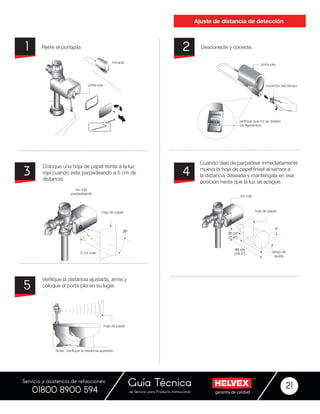

Ajuste de distancia de detección
Desconecte y conecte.Retire el portapila 21
Cuando deje de parpadear inmediatamente
mueva la hoja de papel lineal al sensor a
la distancia deseada y mantengala en esa
posición hasta que la luz se apague.
Coloque una hoja de papel frente a la luz
roja cuando este parpadeando a 5 cm de
distancia.
Verifique la distancia ajustada, arme y
coloque el porta pila en su lugar.
43
5
8º
8º
)

Guía Técnica22

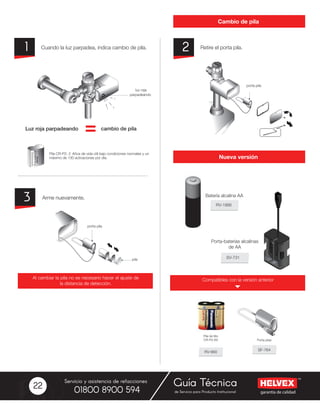

Cambio de pila
Nueva versión
Retire el porta pila.Cuando la luz parpadea, indica cambio de pila. 21
Arme nuevamente.3
cambio de pilaLuz roja parpadeando
Al cambiar la pila no es necesario hacer el ajuste de
la distancia de detección.
Compatibles con la versión anterior
RV-1966
SV-731
Batería alcalina AA
Porta-baterías alcalinas
de AA
RV-660
SF-764
Pila de litio
CR-P2-6V

Guía Técnica 23
01800 8900 594
Cierre la llave de retención.
Realice una descarga para eliminar la presión en
el cuerpo del fluxómetro.
Afloje el cople interno.
Retire y separe el perno actuador con el
resorte.
Inserte el actuador con el resorte en el cople interno.
Coloque la tapa del cople interno. Coloque el cople interno en la unidad
electrónica.
Retire el dispositivo electrónico.
Desenrosque la tapa del cople interno.
Aflojar la tuerca.
Alinear los orificios de la esprea, rondana,
empaque y perno.
Se puede colocar un clip como ayuda al proceso.
2
4
6
1
3
5
7 8
Actuador
1
2

Guía Técnica24
Cierre la llave de retención.
Realice una descarga para eliminar la presión en
el cuerpo del fluxómetro.
Desconecte el sensor (cable gris). En caso de FC
este paso se realiza antes de retirar la unidad.
Desmonte la electroválvula de la carcaza.
Retire el dispositivo electrónico.
Desconectar los cables de la electroválvula
(Cable negro negativo, cable rojo positivo).
Con llave allen de 9/64” retira los 3 tornillos
que sujetan la electroválvula a la base.
2
4
6
1
3
5
Mantenimiento a la unidad electrónica
1
2

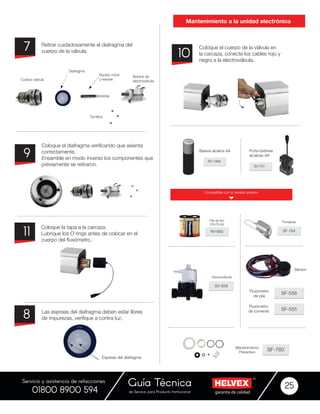

Guía Técnica 25
01800 8900 594
Coloque la tapa a la carcaza.
Lubrique los O’rings antes de colocar en el
cuerpo del fluxómetro.
Coloque el diafragma verificando que asienta
correctamente.
Ensamble en modo inverso los componentes que
previamente se retiraron.
11
9
Las espreas del diafragma deben estar libres
de impurezas, verifique a contra luz.
Retirar cuidadosamente el diafragma del
cuerpo de la válvula.
8
7
Mantenimiento a la unidad electrónica
Coloque el cuerpo de la válvula en
la carcaza, conecte los cables rojo y
negro a la electroválvula.
10
SF-760Mantenimiento
Preventivo
Compatible con la versión anterior
RV-660 SF-764
Pila de litio
CR-P2-6V
Portapilas
RV-1966
SV-731
Batería alcalina AA Porta-baterías
alcalinas AA

Guía Técnica26

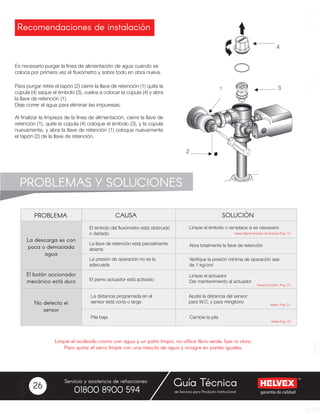

Recomendaciones de instalación
Es necesario purgar la línea de alimentación de agua cuando se
coloca por primera vez el fluxómetro y sobre todo en obra nueva.
Para purgar retire el tapón (2) cierre la llave de retención (1) quite la
cúpula (4) saque el émbolo (3), vuelva a colocar la cúpula (4) y abra
la llave de retención (1).
Deje correr el agua para eliminar las impuresas.
Al finalizar la limpieza de la línea de alimentación, cierre la llave de
retención (1), quite la cúpula (4) coloque el émbolo (3), y la cúpula
nuevamente, y abra la llave de retención (1) coloque nuevamente
el tapón (2) de la llave de retención.
PROBLEMA
La descarga es con
poca o demasiada
agua
El botón accionador
mecánico está duro
No detecta el
sensor
El émbolo del fluxómetro está obstruido
o dañado
La llave de retención está parcialmente
abierta
La presión de operación no es la
adecuada
El perno actuador está activado
Limpie el émbolo o remplace si es necesario
Abra totalmente la llave de retención
Verifique la presión mínima de operación sea
de 1 kg/cm2
Limpie el actuador
Dar mantenimiento al actuador
SOLUCIÓNCAUSA
Veáse Actuador Pag. 23
Veáse Pag. 21
Veáse Pag. 22
Ajuste la distancia del sensor
para W.C. y para mingitorio
Cambie la pila
La distancia programada en el
sensor está corta o larga
Pila baja

Electrónicas
C
apacitivas
Econom
izadoras
35
28
31
27

Guía Técnica 29
01800 8900 594
Retire el aireador, desarme y limpie.
Retire el filtro de la electroválvula y limpie con
cepillo a chorro de agua.
Arme nuevamente el aireador y colóquelo en
la salida.
Arme nuevamente.
Apriete firmemente.
Al retirar el filtro de la electroválvula, automáticamente se
cierra el flujo de agua.
2
2
1
1
01. Mantenimiento de salidas electrónicas.
Mantenimiento del aireador.
Mantenimiento del filtro.

Guía Técnica30

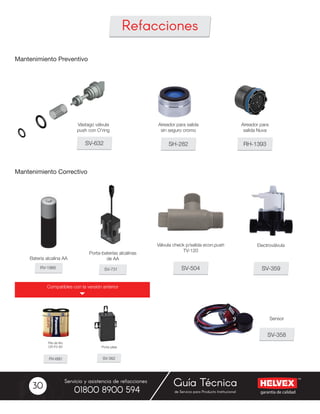

SV-632
Vástago válvula
push con O’ring
SV-359
SV-358
SV-504
SH-282 RH-1393
Válvula check p/salida econ.push
TV-120
Aireador para salida
sin seguro cromo
Aireador para
salida Nuva
Refacciones
Compatibles con la versión anterior
RV-1966 SV-731
Batería alcalina AA
Porta-baterías alcalinas
de AA
RV-660 SV-362
Pila de litio
CR-P2-6V

Guía Técnica32
Retire las piezas indicadas en la figura y limpie a
chorro de agua con un cepillo suave.
Posteriormente ensamble las piezas.
Cierre el suministro de agua, desenrosque el filtro
y limpie con cepillo a chorro de agua.
Enrosque nuevamente.
1
1 2

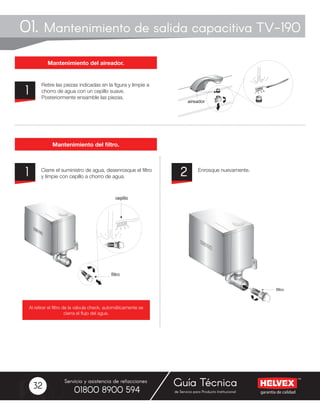

01. Mantenimiento de salida capacitiva TV-190
Mantenimiento del aireador.
Mantenimiento del filtro.
Al retirar el filtro de la válvula check, automáticamente se
cierra el flujo del agua.
aireador
cepillo
filtro
cepillo
filtro

Guía Técnica 33
01800 8900 594

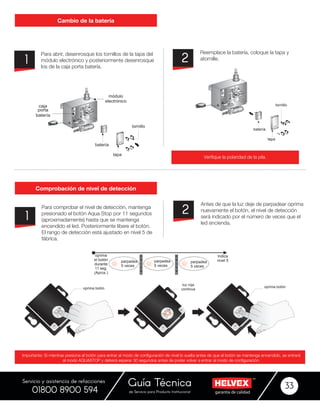

Para abrir, desenrosque los tornillos de la tapa del
módulo electrónico y posteriormente desenrosque
los de la caja porta batería.
Para comprobar el nivel de detección, mantenga
presionado el botón Aqua Stop por 11 segundos
(aproximadamente) hasta que se mantenga
encendido el led. Posteriormente libere el botón.
El rango de detección está ajustado en nivel 5 de
fábrica.
Reemplace la batería, coloque la tapa y
atornille.
Antes de que la luz deje de parpadear oprima
nuevamente el botón, el nivel de detección
será indicado por el número de veces que el
led encienda.
1
1
2
2
Cambio de la batería
Comprobación de nivel de detección
Verifique la polaridad de la pila.
Importante: Si mientras presiona el botón para entrar al modo de configuración de nivel lo suelta antes de que el botón se mantenga encendido, se entrará
al modo AQUASTOP y deberá esperar 30 segundos antes de poder volver a entrar al modo de configuración.
batería
tapa
tornillo
caja
porta
batería
módulo
electrónico
batería
tapa
tornillo
Indica
nivel 5
oprima
el botón
durante
11 seg.
(Aprox.)
parpadea
5 veces
p
a
u
s
a
parpadea
5 veces
p
a
u
s
a
parpadea
5 veces
oprima botón
luz roja
continua
oprima botón

Guía Técnica34

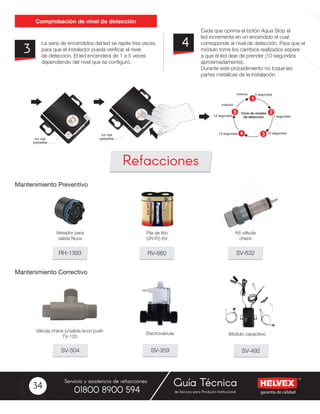

La serie de encendidos del led se repite tres veces,
para que el instalador pueda verificar el nivel
de detección. El led encenderá de 1 a 5 veces
dependiendo del nivel que se configuró.
Cada que oprima el botón Aqua Stop el
led incrementa en un encendido el cual
corresponde al nivel de detección. Para que el
módulo tome los cambios realizados espere
a que el led deje de prender (10 segundos
aproximadamente).
Durante este procedimiento no toque las
partes metálicas de la instalación.
3 4
Comprobación de nivel de detección
RV-660
SV-359 SV-492SV-504
RH-1393 SV-632
Pila de litio
CR-P2-6V
Válvula check p/salida econ.push
TV-120
Módulo capacitivo
Aireador para
salida Nuva
Kit válvula
check
Refacciones
1
2
34
5 Ciclo de niveles
de detección
mínimo
máximo
luz roja
parpadealuz roja
parpadea
5 segundos
7 segundos
10 segundos12 segundos
14 segundos

Guía Técnica36

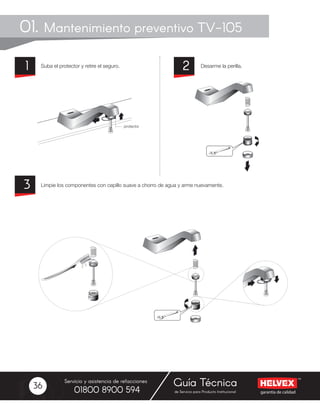

01. Mantenimiento preventivo TV-105
Suba el protector y retire el seguro.
Limpie los componentes con cepillo suave a chorro de agua y arme nuevamente.
Desarme la perilla.21
3

Guía Técnica 37
01800 8900 594
Mantenimiento Preventivo Mantenimiento Correctivo
RV-268
SV-064
Empaque para boquilla
economizadora Kit para salida
economizadora
PROBLEMA
No cierra el flujo de
agua.
Sale poca agua.
Empaque del kit con impurezas
Economizador obstruido por impurezas
Limpie el kit de la economizadora
Limpie el economizador de agua
SOLUCIÓNCAUSA
Por ser un producto
ecológico el gasto máximo
es de 5 lt por minuto.
Refacciones

Guía Técnica38
02. Mantenimiento preventivo llaves temporizadoras
Afloje el opresor con la llave allen 2 mm. Gire el anillo de ajuste.21
Ajuste del tiempo de activación
* A favor de las manecillas del reloj + tiempo
** En contra de las manecillas del reloj - tiempo

Guía Técnica 39
01800 8900 594
Mantenimiento preventivo de la válvula temporizadora
Desenrosque la váluvla push.
Limpie la parte interior de la válvula y el vaso con
Retire el vaso y el resorte, posteriormente
inserte y retire el resorte tres veces para
limpiar el orificio de la válvula.
Inserte el resorte y el vaso en la válvula
push y arme nuevamente.
2
4
1
3

Guía Técnica40
Mantenimiento preventivo de la válvula check
Mantenimiento preventivo del aireador
Retire el filtro de la válvula check y limpie con
Limpie el aireador con un cepillo de cerdas
suaves a chorro de agua.
Al retirar el filtro de la válvula check, automáticamente se
cierra el flujo de agua.
Apriete firmemente
Arme nuevamente.
Arme nuevamente el aireador y colóquelo
en la salida.
2
2
1
1

Guía Técnica 41
01800 8900 594

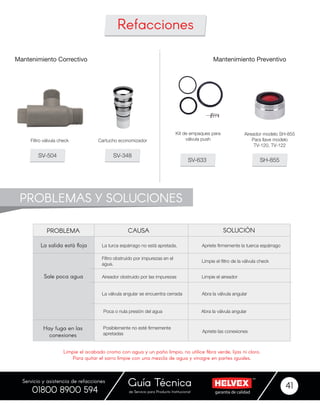

SV-633
Kit de empaques para
válvula push
PROBLEMA
La salida está floja
Sale poca agua
Hay fuga en las
conexiones
La turca espárrago no está apretada.
Filtro obstruído por impurezas en el
agua.
Aireador obstruido por las impurezas
La válvula angular se encuentra cerrada
Apriete firmemente la tuerca espárrago
Limpie el filtro de la válvula check
Limpie el aireador
Abra la válvula angular
SOLUCIÓNCAUSA
Abra la válvula angular
Apriete las conexiones
Poca o nula presión del agua
Posiblemente no esté firmemente
apretadas
SV-504 SV-348
SH-855
Filtro válvula check Cartucho economizador
Aireador modelo SH-855
Para llave modelo
TV-120, TV-122
Refacciones
Mantenimiento PreventivoMantenimiento Correctivo

Guía Técnica 43
01800 8900 594
Mantenimiento del cartucho
Desenrosque el chapetón y la tuerca
porta cartucho usado y reemplácelo si
es necesario.
Retire el botón con o’ring, desenrosque el
opresor y retire el maneral.
21
Arme nuevamente.

Guía Técnica 45
01800 8900 594
GOBI
MGS-E
Mingitorio con dispositivo
Tubo codo para ming MGS-E MGO-E
Tuerca SX-RF-766
Conector para cespol
Mod. SX-RF-817Llave para cartucho TDS
Mod. LLE
Codo SX-RF-772
Kit de fijación ancla,
pijas y tornillos
Mod. SX-SF-646
Ancla
Paquete de fijación para ancla
Llave para dispositivo
Mantenimiento Mingitorio Seco
Ancla
SX-SF-773

Guía Técnica46
Desenrosque y retire el dispositivo de cartucho.
Limpie a chorro de agua la esfera sin utilizar
fibras, solo con agua y guantes.
Inserte y enrosque el cartucho en dispositivo.
Desenrosque la base del cartucho.
Limpie a chorro de agua el cuerpo del
cartucho.
Limpie la cerámica con agua, jabón y cloro.
2
4
6
1
3
5
Mantenimiento preventivo del dispositivo
Base
Llave
Cartucho
Base
Codo
Cartucho
Cuerpo
Cartucho

Guía Técnica 47
01800 8900 594

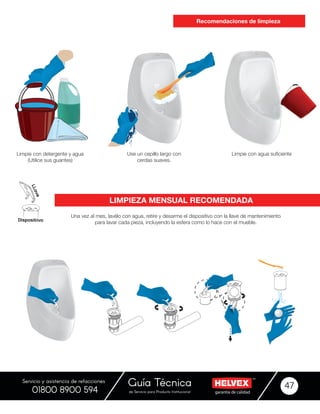

Una vez al mes, lavélo con agua, retire y desarme el dispositivo con la llave de mantenimiento
para lavar cada pieza, incluyendo la esfera como lo hace con el mueble.
Limpie con detergente y agua
(Utilice sus guantes)
Use un cepillo largo con
cerdas suaves.
Limpie con agua suficiente
Recomendaciones de limpieza
LIMPIEZA MENSUAL RECOMENDADA

Guía Técnica48
Tecnología Drena y Sella

Guía Técnica 49
01800 8900 594
Refacciones
CE
SX-SF-748
SX-RF-750
SX-RF-817
SX-RF-767
SX-SF-702
SX-RF-766 LLE SX-SF-773
SX-RF-772
Cartucho TDS para ming. MGS-E y
MGO-E
Kit de fijación ancla pijas y tornillos
Empaque para brida de mingitorio
Tuerca para dispositivo TDS
Conector para cespol
Kit de contra armado para mingitorio
Tuerca p/codo artículado ming. seco Llave para cartuchos TDS Codo y TCA
Tubo codo p/ming. MGS-EMG0-E
1
3
4
5 8
2
7 9 10
6

Guía Técnica50

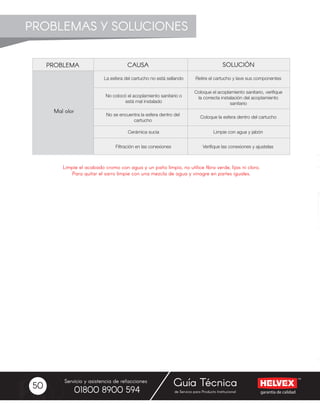

PROBLEMA
Mal olor
SOLUCIÓNCAUSA
La esfera del cartucho no está sellando
No colocó el acoplamiento sanitario o
está mal instalado
No se encuentra la esfera dentro del
cartucho
Cerámica sucia
Filtración en las conexiones
Retire el cartucho y lave sus componentes
Coloque el acoplamiento sanitario, verifique
la correcta instalación del acoplamiento
sanitario
Coloque la esfera dentro del cartucho
Limpie con agua y jabón
Verifique las conexiones y ajustelas

Guía Técnica52

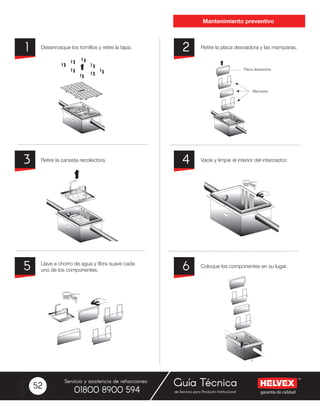

Desenrosque los tornillos y retire la tapa.
Retire la canasta recolectora.
Llave a chorro de agua y fibra suave cada
uno de los componentes.
Retire la placa desviadora y las mamparas.
Vacíe y limpie el interior del interceptor.
Coloque los componentes en su lugar.
2
4
6
1
3
5
Mantenimiento preventivo
Placa desviadora
Mampara

Guía Técnica 53
01800 8900 594

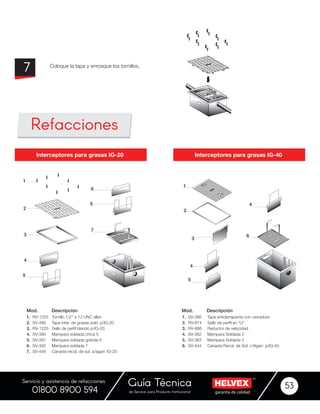

1. RV-1255 Tornillo 1/2’’ x 13 UNC allen
2. SV-486 Tapa inter. de grasas sold. p/IG-20
3. RV-1225 Sello de perfíl blando p/IG-20
4. SV-390 Mampara soldada chica 5
5. SV-391 Mampara soldada grande 6
6. SV-392 Mampara soldada 7
7. SV-446 Canasta recol. de sol. a/agarr. IG-20
1. SV-386 Tapa antiderrapante con cerradura
2. RV-874 Sello de perfíl en “U”
3. RV-886 Reductor de velocidad
4. SV-382 Mampara Soldada 2
5. SV-383 Mampara Soldada 3
6. SV-444 Canasta Recol. de Sol. c/Agarr. p/IG-40
Mod. Mod.Descripción Descripción
Interceptores para grasas IG-40Interceptores para grasas IG-20
Coloque la tapa y enrosque los tornillos.
7
Refacciones
1
2
3
4
6
4
5
1
6
5
7
2
3
4
5

Guía Técnica54
1. RV-1255 Tornillo 1/2’’ x 13 UNC Allen
2. SV-563 Tapa inter. de Grasas Soldada
3. RV-1622 Sello de perfíl blando
4. RV-1621 Mampara larga
5. RV-1625 Reductor de velocidad
6. RV-1620 Mampara corta
7. SV-562 Canasta Recolectora de sólidos
Mod. Descripción
Inicie con un mantenimiento preventivo por
semana y después con la frecuencia que requiera
el interceptor.
Interceptores para grasas IG-20-PTM
PROBLEMA
Existe fuga en las
conexiones
Existe fuga por los
bordes de la tapa
El agua no se va
SOLUCIÓNCAUSA
No se colocó cinta teflón en las
conexiones
Los tornillos de la tapa no están
apretados
La interceptadora saturada de grasa
Coloque cinta teflón en cada conexión
roscada
Apriete firmemente los tornillos de la tapa
Realice mantenimiento a la interceptadora
Remplace las piezas que tengan desgaste si es necesario.
1
2
3
4
4
5
7
5
6

Guía Técnica 55
01800 8900 594
GUÍA TÉCNICA
DE
REFACCIONES
CARTUCHOS, AIREADORES,
VALVEX, ÉMBOLOS Y
COLADERAS.
55

Guía Técnica56
Cartuchos
E-92
Cartucho monomando
mantis 35mm Diam.
Vástago plástico
Mod. SH-374
Cartucho monomando
Barreno pasado 40 mm Diam.
Vástago plástico
Mod. SH-373
E-34
Nuva
E-305E-39
Elipsis
E-308
Productos descontinuados: E-36
Cartucho monomando
Barreno lateral derecho
40 mm Diam.
Mod. SV-645
E-701
Vértika
E-707
E-700
Vértika
E-706
E-702
Premier
PIU-200
E-703
Premier
PIU-201

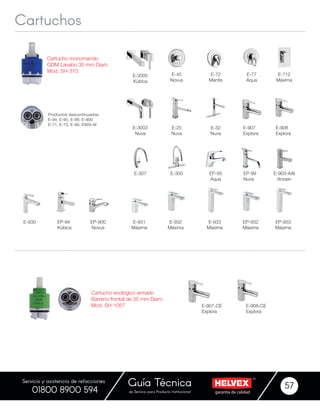

Guía Técnica 57
01800 8900 594
Cartuchos
Cartucho monomando
GDM Lavabo 35 mm Diam.
Mod. SH-370
E-3003
Nuva
E-903-AAI
Arssen
E-25
Nuva
E-3005
Kúbica
E-300
EP-900
Novus
E-712
Máxima
E-930 E-931
Máxima
E-932
Máxima
EP-932
Máxima
E-933
Máxima
EP-933
Máxima
EP-94
Kúbica
EP-95
Aqua
EP-99
Nuva
E-307
E-32
Nuva
E-45
Novus
E-72
Mantis
E-907
Explora
E-908
Explora
E-77
Aqua
Productos descontinuados:
E-94, E-95, E-99, E-900
E-71, E-73, E-90, E903-AI
Cartucho ecológico armado
Barreno frontal de 35 mm Diam.
Mod. SH-1057 E-907-CE
Explora
E-908-CE
Explora

Guía Técnica58
Cartuchos
Cartucho compensador
monomando 40 mm Diam.
Vástago plástico
Mod. SV-409
E-770
Nuva
E-775
Kúbica
E-790
E-771
Nuva
E-776
Kúbica
E-791
E-780
Magna
E-781
Magna
E-765
E-784
E-792
E-762
E-785
E-793
E-761, E-777, E-778, E-773-
AAi, E-774-AAI
Modelo anterior SV-409-S
Cartucho para monomando
Barreno pasado regadera
40 mm Diam.
Mod. SV-365
E-46
Nuva
E-59
Explora
E-48
Kúbica
E-47
Nuva
E-705
Explora
E-709
E-49
Kúbica
E-83
Magna DX
E-84
Magna DX
E-708 E-713E-710 E-711
E-57, E-58, E-55, E-55-AI,
E-56, E-56-AI

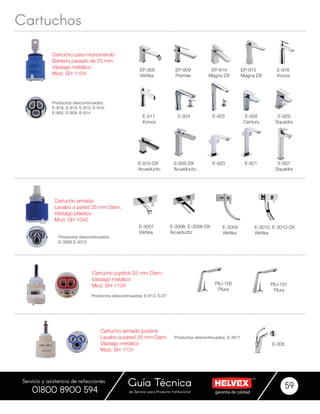

Guía Técnica 59
01800 8900 594
EP-905
Vértika
EP-909
Premier
E-910-DX
Acueducto
E-926-DX
Acueducto
E-924
EP-914
Magna DX
EP-915
Magna DX
E-928
Century
E-929
Squadra
Cartucho para monomando
Barreno pasado de 25 mm
Vástago metálico
Mod. SH-1154
E-918, E-919, E-915, E-910,
E-905, E-909, E-914
E-916
Konos
E-917
Konos
E-925
E-920 E-921 E-937
Squadra
Cartuchos
E-3008,E-3010
Cartucho armado
Lavabo a pared 35 mm Diam.
Vástago plástico
Mod. SH-1045
E-3008, E-3008-DX
Acueducto
E-3007
Vértika
E-3009
Vértika
E-3010, E-3010-DX
Vértika
Cartucho armado joystick
Lavabo a pared 35 mm Diam.
Vástago metálico
Mod. SH-1131
E-306
Productos descontinuados: E-3011
Cartucho joystick 25 mm Diam.
Vástago metálico
Mod. SH-1134 PIU-100
PIura
PIU-101
PIura
Productos descontinuados: E-913, E-27

Guía Técnica60
Modelo Anterior
SF - 651
Émbolo Autolimpieza
Mod. SF-743 1 LT
185-19-1
FB-185-19-1
285-19-1
FC-185-19-1
310-19-1 323-19-1 410-19-1
Modelo Anterior
SF - 100 Mecánico
SF - 171 Electrónico
Mod. SF-774 3 LT
153-19
410-19
185-19
FB-185-19 FC-185-19
285-19 310-19 323-19
Modelo Anterior
SF - 600
Mod. SF-744 0.5 LT
153-19-0.5
410-19-0.5
185-19-0.5
FB-185-19-0.5 FC-185-19-0.5
285-19-0.5 310-19-0.5 323-19-0.5
Émbolos para Mingitorios

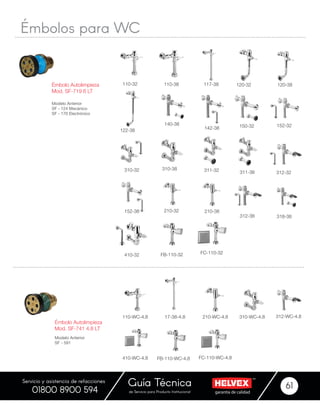

Guía Técnica 61
01800 8900 594
Mod. SF-741 4.8 LT
110-WC-4.8
410-WC-4.8
17-38-4.8
FB-110-WC-4.8 FC-110-WC-4.8
210-WC-4.8 310-WC-4.8 312-WC-4.8
Modelo Anterior
SF - 591
Mod. SF-719 6 LT
110-32
210-38
FB-110-32
140-38
311-32
120-32
310-38
FC-110-32
150-32
312-32311-38
110-38
152-32
318-38312-38
117-38
210-32
122-38 142-38
152-38
410-32
120-38
310-32
Modelo Anterior
SF - 124 Mecánico
SF - 170 Electrónico
Émbolos para WC

Guía Técnica62
Mod. SF-804 3.5 LT
110-38-3.5 210-38-3.5
310-38-3.5
FB-110-38-3.5 FCO110-38-3.5
FC-110-38-3.5
Émbolos para WC

Guía Técnica 63
01800 8900 594
E-2116
konos
E-2006
Nuva
Val -Vex V
Grande Izq. cierre de disco cerámico
Mod.
SH-1114
Val -Vex V Der.
cierre de disco cerámico
Mod.
SH-1012
Modelo Anterior
SH-265
M-05
Elegance
E-2119
Magna
E-2009-II
Cibeles
E-2120
MagnaE-2114
Kúbica
E-2001
EleganceME-302
E-2118, E-2118-DX
Acueducto
M-1004
Konos
E-2115
Premier
E-2004-II
Iguazu
Valvex
ME6-V
Europeo
M-1005
Clásica H-1334IG
H-1334IG-T
M-1006
*E-40-II
*E-40-AQ
Nota: El val-vex central del E-40, corresponde al SH -264
E-301, E-302, E-303, E-2007, E-2111-II, E-2113, E-2117,
E-9, E6-II, M-03
E-50-II
E-50-AQ
E-60-II
E-60-AQ
E-61-II / E-61-S
E-61-AQ
E-2121
Elite DX
E-2122
Europeo DX E-3000
Nuva
E-3004
Kúbica
VCG-2
VCG-2T

Guía Técnica64
ME-6
Europeo
ME-5
Elite
M-1000
Vértika
M-1002
Vértika
*E-40
Val -Vex I Grande
Izq. mecanismo de
casquillo
Mod.
SH-262
Val -Vex I Grande
der. mecanismo de
casquillo
Mod.
SH-260
Val -Vex izq
p/mezcl. Vertika
Mod.
SH-978
Val -Vex Der.
p/mezcl. Vertika
Mod.
SH-979
M-1001, M-1002,
M-1001-DX, M-1002-DX
Acueducto / Acueducto Austral
E-50
MR-1003
Spira
M-1003
Spira
MR-1004
Spira
E-60 / 61
E-20
MR-1001
Vértica
E-2, E-2004 y E-2009
Nota:
Para el ensamble E-40 el válvex central corresponde al modelo SH-264
Valvex

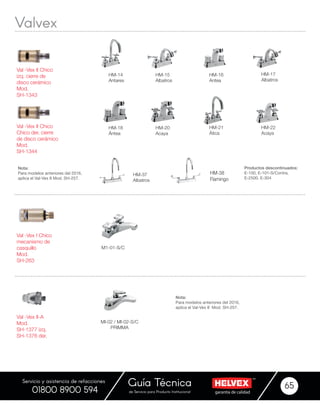

Guía Técnica 65
01800 8900 594
HM-38
Flamingo
M1-01-S/C
HM-14
Antares
HM-21
Ática
HM-18
Ántea
HM-20
Acaya
Val -Vex I Chico
mecanismo de
casquillo
Mod.
SH-263
Val -Vex II-A
Mod.
SH-1377 izq.
SH-1376 der.
Val -Vex II Chico
izq. cierre de
disco cerámico
Mod.
SH-1343
Val -Vex II Chico
Chico der. cierre
de disco cerámico
Mod.
SH-1344
HM-15
Albatros
HM-22
Acaya
HM-16
Antea
MI-02 / MI-02-S/C
PRIMMA
HM-17
Albatros
HM-37
Albatros
E-100, E-101-S/Contra,
E-2500, E-304
Nota:
Para modelos anteriores del 2016,
aplica el Val-Vex II Mod. SH-257.
Nota:
Para modelos anteriores del 2016,
aplica el Val-Vex II Mod. SH-257.
Valvex

Guía Técnica66
Aireador Activ s seg
E-92
EP-92
E-32
MI-01
MI-01-S/C
E-95
EP-95
E-34
ME-5
MI-02
MI-02-S/C
E-900
EP-900
E-90 E-2009
EP-2009
E-2115
EP-2115
ME-6 E-918 E-928E-919
E-100 E-101-S/C
E-907
E-907-CE
E-908
EP-908-CE
E-2
E-2-II
E-2001
EP-2001
M-03 E-2117 E-2111
E-2111-II
E-2112
E-2112-II
SH-282
Aireador
E-933
EP-933
E-929 E-930 E-931 E-932
EP-932

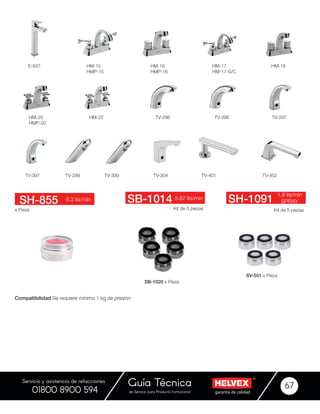

Guía Técnica 67
01800 8900 594
TV-399 TV-304
HM-18
TV-401 TV-402
HM-20
HMP-20
TV-296HM-22 TV-396
TV-299
TV-297
Kit de 5 piezas Kit de 5 piezasx Pieza
8.3 lts/min 5.67 lts/min
1.9 lts/min
SPRAYSH-855 SB-1014 SH-1091
SB-1020 x Pieza
SV-551 x Pieza
TV-397
Compatibilidad Se requiere mínimo 1 kg de presión
HM-17
HM-17-S/C
HM-15
HMP-15
HM-16
HMP-16
E-937

Guía Técnica68
Aireador para llave economizadora 8.3 lts/min
Aireador oculto M24 x 1G STD 8.3 lts/min
SH-855
SH-1135
Aireador
TV-120 TV-122
TV-121
TV-203
TV-203-C
Kit de 5 piezas
M 24 x 1
Kit de 5 piezasx Pieza
x Pieza
flujo libre
5.67 lts/min
1.9 lts/min
SPRAY
1.9 lts/min
SPRAY OCULTO
SH-282
SH-1112
SB-1014
SV-605
SH-1091
SB-1020 x Pieza
SV-551 x Pieza
Compatibilidad Se requiere
mínimo 1 kg de presión

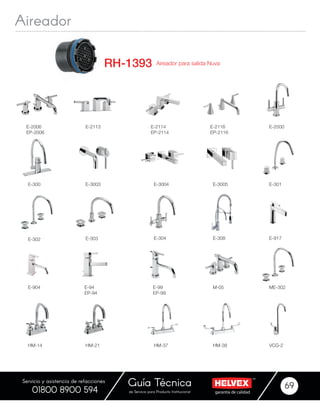

RH-2197

Guía Técnica 69
01800 8900 594
E-2006
EP-2006
E-2113 E-2114
EP-2114
E-2500
E-300 E-3003 E-3004 E-3005
E-2116
EP-2116
E-301
E-904 ME-302
E-302
E-94
EP-94
HM-14
E-303
HM-21
E-304
E-99
EP-99
HM-37
E-308
HM-38
E-917
M-05
VCG-2
Aireador para salida Nuva

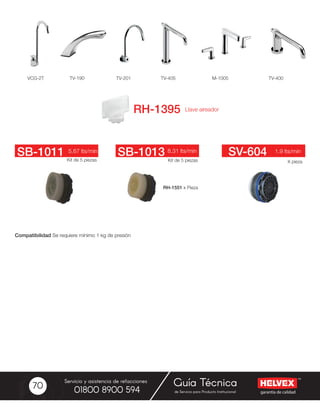

Guía Técnica70
TV-190 TV-201 TV-405 M-1005 TV-400VCG-2T
Kit de 5 piezasKit de 5 piezas X pieza
5.67 lts/min 8.31 lts/min 1.9 lts/minSB-1011 SB-1013 SV-604
RH-1551 x Pieza

Guía Técnica 71
01800 8900 594
Aireador oculto para monomando lavabo E-909SH-1112
M-1003 E-2119
E-914
EP-914
E-913 E-2120
EP-2120
E-915
EP-915
E-906
E-909
EP-909
E-3011 EP-938
x Pieza x Pieza
1.9 lts/min8.3 lts/minSH-1135 SV-605
RH-2197

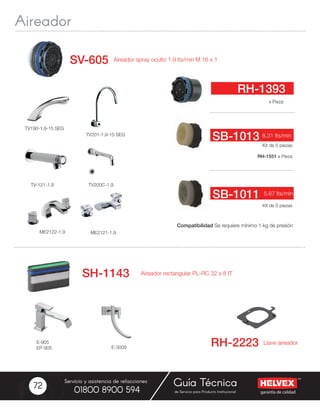

Guía Técnica72
TV190-1.9-15 SEG
TV200C-1.9
TV201-1.9-15 SEG
TV-121-1.9
RH-1551 x Pieza
Aireador spray oculto 1.9 lts/min M 16 x 1SV-605
Kit de 5 piezas
x Pieza
8.31 lts/min
RH-1393
SB-1013
Kit de 5 piezas
5.67 lts/minSB-1011
E-905
EP-905 E-3009
ME2121-1.9ME2122-1.9
Aireador rectangular PL-RC 32 x 8 IT

Guía Técnica 73
01800 8900 594
Aireador rectangular monomando Vértika
Aireador oculto slimSH-1254
E-920
E-3010
E-3010-DX
E-921 E-922 E-923 E-924 E-925
PIU-100
PIU-101
TV-302
RH-2736
M-1006

Guía Técnica74
27 28 24 25 342-R
Coladeras
Puede convertirse a ciega con el modelo:
Puede convertirse a desagüe con el modelo:
Tornillo niquelado No.10 RC-012
Tornillo niquelado No.10 RC-012
Rejilla de contra Tapa ciegaRC-011 RC-033
RC-018
RC-033
RC-020
282-H 1342-H
Rejilla de contraRC-020
26
Tornillo niquelado No.10
RC-012

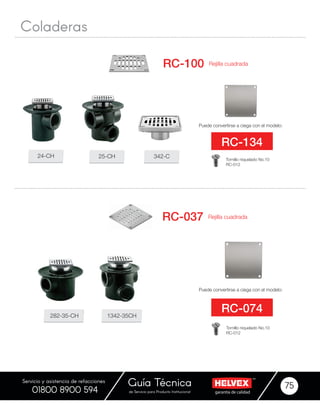

Guía Técnica 75
01800 8900 594
Rejilla cuadrada
Rejilla cuadrada
RC-100
RC-037
RC-134
RC-074
24-CH
282-35-CH
25-CH
1342-35CH
342-C
Coladeras
RC-012
RC-012

Guía Técnica76
Coladeras
Cúpula p/contra coladera
Cúpula redonda chica
Porta inserto cuadro chico
RC-104
RC-143
SC-042
24-HL 25-HL
24-HLI
24-CHLI
24-CHL
25-HLI
24-CHLI
25-CHL

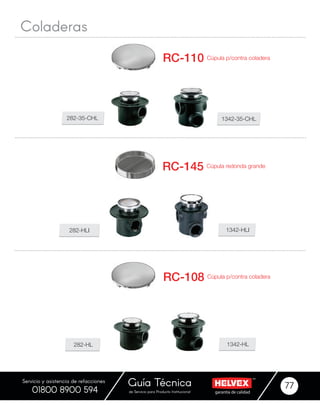

Guía Técnica 77
01800 8900 594
Coladeras
Cúpula p/contra coladera
Cúpula redonda grande
RC-110
RC-145
282-35-CHL
282-HLI
1342-35-CHL
1342-HLI
Cúpula p/contra coladeraRC-108
282-HL 1342-HL

Guía Técnica78
Coladeras
Cúpula de coladeraRC-073
282-35-CHLI
444-X
1342-35-CHLI
444
Porta inserto cuadro grandeSC-043
Cúpula de coladeraRC-078 446-X

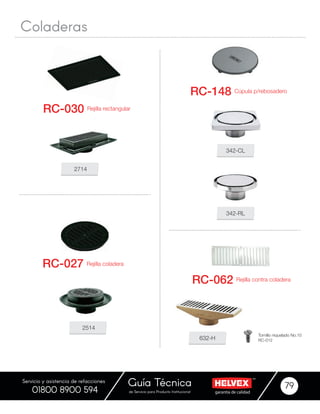

Guía Técnica 79
01800 8900 594
2714
342-CL
632-H
342-RL
Rejilla rectangular
Cúpula p/rebosadero
Rejilla contra coladera
Rejilla coladera
RC-030
RC-148
RC-062
RC-027
Coladeras
2514
RC-012

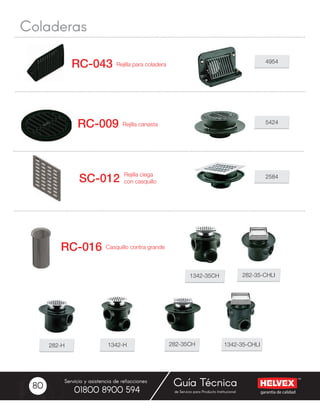

Guía Técnica80
Coladeras
Casquillo contra grandeRC-016
282-H 1342-H 282-35CH
1342-35CH 282-35-CHLI
1342-35-CHLI
Rejilla para coladera
Rejilla canasta
Rejilla ciega
con casquillo
RC-043
RC-009
SC-012
4954
5424
2584

Guía Técnica 81
01800 8900 594
Coladeras
Casquillo contra chicaRC-032
25
26
24-CHLI
25-CHLI
24 24-CH 25-CH
Casquillo para coladeraRC-024
2827

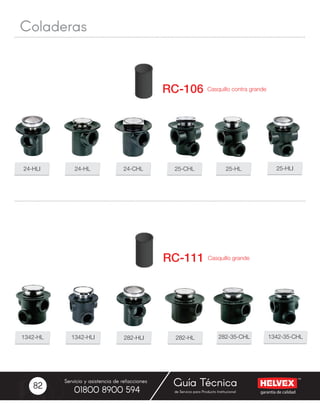

Guía Técnica82
Casquillo contra grandeRC-106
24-HLI 24-HL 24-CHL 25-CHL 25-HL 25-HLI
Coladeras
Casquillo grandeRC-111
1342-HL 1342-HLI 282-HLI 282-HL 282-35-CHL 1342-35-CHL

A NIVEL NACIONAL
85
DISTRIBUIDORES AUTORIZADOS
EN REFACCIONES
127 puntos de venta a
Nivel Nacional

DISTRIBUIDORES AUTORIZADOS
EN REFACCIONES
CDMX Y ÁREA METROPOLITANA
86
18 puntos de venta en
CDMX y Área Metropolitana

estado distribuidor dirección tel
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
CDMX
Edo. de Méx.
Edo. de Méx.
Edo. de Méx.
Edo. de Méx.
Edo. de Méx.
COMPAÑÍA FERRETERA
TLALOC DEL SUR SA. DE C.V
DISTRIBUIDORA DE
REFACCIONES HELVETIA,
S.A. De.CV.
RISUHE S.A DE C. V
MUEBLES PARA BAÑO
S.A. DE C.V.
CASA HADID
MUEBLES PARA BAÑO
S.A. DE C.V.
GRUPO FERREBAÑOS
MAYORISTAS S.A. DE C.V.
EL SURTIDOR DE
OBSERVATORIO
EL SURTIDOR DE
TULYEHUALCO
FERRETERIA PORTALES
S.A DE C.V
COMERCIALIZADORA
Y FERRETERA SHUMA
FERRE HYDRO S.A DE C.V.
TECNO BAÑOS
S.A. DE C.V
MUEBLES PARA BAÑO
S.A DE C.V.
CENTRO DISTRIBUIDOR DE
AZULEJOS Y SANITARIOS
S.A. DE C.V.
SANIGAR S.A. DE C.V.
UNIÓN DE DISTRIBUIDORES
S.A. DE C.V.
EL SURTIDOR DE
OBSERVATORIO S.A. DE C.V.
TLANEPANTLA
Av. División del Norte No. 2107, Col. Sta. Cruz
Atoyac C.P. 03310 México D.F.,
Del. Benito Juárez
Dr. Erazo N, No 27-C, Col Doctores,
C.P. 06720 Del. Cuauhtémoc
Rómulo O’Farril No. 434, Bodega 45 C, Col.
Olivar de los Padres, Del. Álvaro Obregón
C.P. 01780
Asistencia Publica No. 72, Col. Federal
C.P.15700 Venustiano Carranza
División del Norte #2318,
Col. Portales C.P. 03300
Ayuntamiento 46-B 06070 Col Centro Del
Cuauhtémoc
Norte 35, No. 927. Col. Industrial Vallejo,
Del. Azcapotzalco, C.P. 07870
Av. Observatorio No 260, Col Daniel Garza
C.P. 11830, Del. Miguel Hidalgo
Av. Tláhuac 1479 Col. San Nicolás Tolentino
C.P. 09850 Del.Iztapalapa
Eje 3 Ote. No.19 Col. Granjas, San Antonio
C.P. 09070 Del. Iztapalapa
Av. División del Norte 2825, Col. del Parque
Del. Coyoacan C.P. 04040
Corregidora #23 Col. Centro
Del. Cuauhtémoc C.P.06060
Centlapan No. 28 Edif. B-101, Col. San Martín
Xochinahua, Del. Azcapotzalco C.P.02120
Calzada de Guadalupe #105, El cerrito,
Cuautitlán, Edo. De Méx. C.P. 54879
Blvd. Manuel Ávila Camacho #2493,
Col.Viveros del Valle, C.P. 54060,
Tlanepantla de Baz, Edo. de México
Av. Ángel de la Independencia No. 29 2a.
Sección, Col. Metropolitana, Nezahualcóyotl,
C.P. 57740
Calle plásticos No 21 K, Col San Francisco
Cuautlapan, Naucalpan de Juarez
C.P. 53569
Blvd. Manuel Ávila Camacho #3069
Tequesquinahuac C.P. 54020 Tlalnepantla de
Baz, Edo. de México
56-88-06-33
55-88-22-07
55-88-22-03
56-58-99-49
56-58-96-95
51-33-63-03
EXT-2017, 2020,
2024
55-84-11-99
55-12-97-00
55-21-72-19
55-21-95-66
51-18-32-00
52-37-03-00
14-50-90-00
52-37-03-55
54-26-61-63
56-70-18-18
56-70-14-30
55-49-89-99
55-22-58-01
53-83-96-20
50-35-09-79
53-61-15-48
53-61-70-21
57-65-09-06
57-65-29-84
55-46-50-97
55-46-49-30
52-37-03-99
53-90-37-55
ZONA METROPOLITANA

Puebla
Puebla
Puebla
Puebla
Puebla
Puebla
Puebla
Tehuacán,
Puebla
Toluca
Tlaxcala
Atlacomulco
Tulancingo
Querétaro
Querétaro
Querétaro
Veracruz
Veracruz
Veracruz
MUEBLES PARA BAÑO
S.A DE C.V.
FERNANDO MORENO
MEJIA
GABINO FERNANDO
MORENO DIAZ
DECORAMICA S.A. DE C.V.
ACABADOS SHUMA
S.A. DE C.V.
FERRETERA RENOVANDO
S.A. DE C.V.
TUBERIAS
DE ORIENTE
BRICOPAT
MUEBLES PARA BAÑO
S.A. DE C.V
FERRETERIA BAÑOS Y AZULEJOS DE
TLAXCALA S.A DE C.V.
FERRETERÍA LA GRIFA
LOS VALIENTES S.A. DE C.V.
PLOMERÍA Y CERÁMICA DE
QUERÉTARO S.A.DE C.V.
MUEBLES PARA BAÑO
S.A. DE C.V.
AZUPISO SA. DE C.V.
FERNANDO REQUEJO
S.A. DE C.V.
CASA REQUEJO
S.A DE C.V.
MUEBLES PARA BAÑO
S.A. DE C.V.
(222) 2-49-77-61
(01222) 240-94-12
(01222) 240-94-21
(01222) 237-63-02
(01222) 298-35-35
(01222) 284-7272
(01222) 237-27-77
(01222) 237-03-56
(01222) 243-18-26
(01222) 122-22-22
(01 238) 382-3561
(01 238) 382-3238
(722) 2-19-51-21
(722) 2-19-51-22
(01246) 464-29-93
(01246) 497-67-59
(01712) 122-0577
(01 775) 753-2000
(442) 213-4401
(442) 212-6559
(442) 214-0899
(442) 217-0777
(01229) 932-32-20
(01229) 932-36-54
(01229)922-94-49
(01229)922-90-18
(01229) 931-32-16
(01229) 931-33-34
25 Poniente No 3504, Col. Belisario
Domínguez,
Puebla Pue. C.P. 72180
25 Poniente No. 717, Col. Insurgentes Chula
vista, Puebla, C.P. 72420
27 Poniente No. 510, Col. Chula vista, Puebla
Pue. C.P. 72180
21 Sur No. 2501 Esq. 25 Poniente, Col. Los
volcanes, Puebla Pue. C.P. 72410
Recta cholula No. 8, Cuautlancingo, Puebla,
C.P. 72730
Calle 19 Sur No 3514, Col.Reforma Agua Azul,
Puebla Pue. C.P. 72430
Gran Avenida No. 3621,
Col. Las cuartillas, Puebla, Pue.
C.P. 72050
Calzada Adolfo López Mateos #4215,
San Lorenzo Teotiplico C.P. 75855,
Tehuacan Puebla
Paseo Tollocan 110 Col. Ampliación Lázaro
Cárdenas Toluca, C.P. 50170
José María Morelos y Pavón Poniente No.
42,Colonia centro, Chiauhtempan, C.P. 90740
Av. Morelos Pte. No. 8, Col. Centro,
Atlacomulco, Edo. de Méx. C.P. 50450
Matamoros 603, Col. Felipe Angeles, A.P. #30
Pról. Corregidora Sur No. 191, Fracc.
Balaustradas, Querétaro Qro. C.P. 76070
Pról. Luis Pasteur Sur, No. 418-A,
Col. Alameda, Querétaro Qro. C.P. 76000
Av. 5 de Febrero No. 1606, Col. San Pablo,
Querétaro Qro. C.P. 76130
Gómez Farias 1186, Col. Centro
Veracruz , Veracruz, C.P. 91700
Urano #2519, Col. Jardines de Mocambo,
Boca del Rio Veracruz, C.P. 94299
Miguel Alemán No. 610, Esq. Altamirano, Col.
Salvador Diaz Mirón, Ver., Ver.
ZONA CENTRO

Veracruz
Veracruz
Guerrero
Guerrero
Guerrero
Zihuatanejo
Oaxaca
Oaxaca
Oaxaca
Michoacán
Cuautla
TUBERIAS DE ORIENTE
ACEROS Y MATERIALES
ALBA
MV SA DE CV
ISIDRO OVEJAS
S.A. DE C.V.
MUEBLES PARA BAÑO
S.A. DE C.V.
URBANA RAMÍREZ
ACEVEDO
DEPÓSITO ELÉCTRICO Y
DISTRIBUCIONES DE OAXACA
TUBOS Y CONEXIONES DE OAXACA
PRODUCTOS MORA
S.A DE C.V
ACEROS Y CEMENTOS
DEL SURESTE
MORALES ACOSTA DANIEL
MAYORISTAS EN PLOMERIA Y
MUEBLES PARA BAÑO
S.A. DE C.V.
Manuel J Clouthier 6856, Amapolas
Veracruz, Veracruz C.P. 91700
Blvd. Adolfo Ruiz Cortinez,
No. 101, Col. Flores Magon,
Poza Rica Veracruz, C.P. 93340
Av. Farallón No 408, Fracc. Farallón del Obispo,
Acapulco Gro. C.P. 39690
Blvd.de las naciones #37
L. 10, plaza comercial la joya, Col. Granjas del
marquez, Acapulco Gro., C.P. 39890
Blvrd. De las naciones Km. 13.5 Col. La poza,
Acapulco Gro. C.P. 39906
Av. Morelos S/N Col. Centro,
Municipio Zihuatanejo Azueta, C.P. 40880
Xicoténcatl No. 204, Col. Centro,
Oaxaca Oax. C.P. 68000
Bahía de Sta Cruz, No. 109, sector T,
Santa María Huatulco,
Oaxaca C.P.70989
Av. Heróico Colegio Militar, No. 1109 Col.
Reforma Oaxaca C.P. 68050
Libramiento Km. 5.5 Lt. 3, Mz. 2
Col. Independencia C.P. 60950
Lázaro Cárdenas
Defensa del agua y San Martin No. 27,
Col. Centro Cuautla Morelos, C.P. 62740
Cancún
Cancún
Cancún
Cancún
Cancún
Cancún
Cancún
EL FLUXOMETRO DE CANCÚN
S.A. DE C.V.
EL FLUXOMETRO DE CANCÚN
S.A. DE C.V.
MUEBLES PARA BAÑO
S.A. DE C.V.
MUEBLES PARA BAÑO
S.A. DE C.V.
PLOBAÑOS DEL SUR
S.A DE C.V
MATERAMA
S.A. DE C.V.
EL NIPLITO
Av. Xel-Ha No 89 SM-25 Mz 21 Lote 33, Col.
Centro, Cancún Quintana Roo, C.P.77509
Blv. Luis Donaldo Colosio 2000 Local 1 Mz. 3
Lt 17-02 Sm -570, Municipio de Benito Juárez,
Cancún, Quintana Roo
Av. José López Portillo Lt. 1
Mz. 60 sm 91 Cancún, C.P. 77516
Av. López Portillo Lt. 36 MZ 66 SMZ58 Col
Unidad Morelos Cancún Quinta Roo 77500
Carr. Cancún Aeropuerto
Km. 9 central de bodegas Cancún 15 y 16 Col.
Alfredo V. Bonfil C.P. 77560
Av. López Portillo Lt. 10 Sp M 102 y 61,
Del. Benito Juárez, C.P. 77517,
Cancún Q. Roo
Av. José López Portillo, sm 98, mz. 51,
lote 3, Cancún Quintana Roo C.P. 77500
ZONA SURESTE
(1229)-934-12-02
(01782) 826-30-50
(01782) 826-30-40
(744) 469-9020
(01744) 466-4629
(1744) 433-2312
(1744) 433-2313
(01755) 55-43430
(01951) 514-11-11
(01951) 502-13-40
(01958) 5870-234
(01951) 5159-592
(01753) 532-2977
(01735) 352-6402
(01735) 352-3496
(01998) 887-1036
(01998) 889-9950
(01998) 891-9777
(998) 898-8041
May.(998) 891-9777
(01998) 887-0421
al 24
01998-8937905
01998-8935212
01 (938)3828165

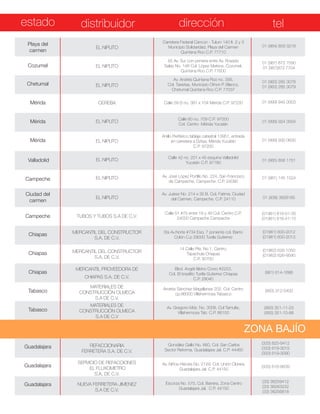

Guadalajara
Guadalajara
Guadalajara
Playa del
carmen
Cozumel
Chetumal
Mérida
Mérida
Mérida
Valladolid
Campeche
Ciudad del
carmen
Campeche
Chiapas
Chiapas
Chiapas
Tabasco
Tabasco
REFACCIONARIA
FERRETERA S.A. DE C.V.
SERVICIO DE REFACCIONES
EL FLUXOMETRO
S.A. DE C.V.
NUEVA FERRETERA JIMENEZ
S.A DE C.V.
EL NIPLITO
EL NIPLITO
EL NIPLITO
CEREBA
EL NIPLITO
EL NIPLITO
EL NIPLITO
EL NIPLITO
EL NIPLITO
TUBOS Y TUBOS S.A DE C.V.
MERCANTIL DEL CONSTRUCTOR
S.A. DE C.V.
MERCANTIL DEL CONSTRUCTOR
S.A. DE C.V.
MERCANTIL PROVEEDORA DE
CHIAPAS S.A. DE C.V.
MATERIALES DE
CONSTRUCCIÓN OLMECA
S.A DE C.V.
MATERIALES DE
CONSTRUCCIÓN OLMECA
S.A DE C.V
González Gallo No. 660, Col. San Carlos
Sector Reforma, Guadalajara Jal. C.P. 44460
Av. Niños Héroes No. 2129, Col. Unión Obrera,
Guadalajara Jal. C.P. 44150
Escorza No. 575, Col. Barrera, Zona Centro
Guadalajara Jal. C.P. 44150
(333) 825-9412
(333) 619-3015
(333) 619-3090
(333) 616-8639
(33) 38259412
(33) 38263232
(33) 38256818
ZONA BAJÍO
Carretera Federal Cancún - Tulum 140 lt. 2 y 3
Municipio Solidaridad, Playa del Carmen
Quintana Roo C.P. 77710
65 Av. Sur con primera entre Av. Rosado
Salas No. 148 Col. López Mateos, Cozumel,
Quintana Roo C.P. 77600
Av. Andrés Quintana Roo no. 356,
Col. Taxistas, Municipio Othon P. Blanco,
Chetumal Quintana Roo C.P. 77037
Calle 59 D no. 381 x 104 Mérida C.P. 97230
Calle 60 no. 709 C.P. 97000
Col. Centro Mérida Yucatán
Anillo Periférico tablaje catastral 13951, entrada
en carretera a Dzitya, Mérida Yucatán
C.P. 97200
Calle 42 no. 201 x 45 esquina Valladolid
Yucatán C.P. 97780
Av. José López Portillo No. 224, San Francisco
de Campeche, Campeche. C.P. 24090
Av. Juárez No. 214 x 35 B, Col. Fatima, Ciudad
del Carmen, Campeche. C.P. 24110
Calle 51 #75 entre 16 y 49 Col. Centro C.P.
24000 Campeche Campeche
5ta Av.Norte #734 Esq. 7 poniente col. Barrio
Colón C.p 29000 Tuxtla Gutierrez
14 Calle Pte. No 1, Centro,
Tapachula Chiapas
C.P. 30700
Blvd. Angél Albino Corzo #2253,
Col. El brasilito Tuxtla Gutierrez Chiapas
C.P. 29040
Andrés Sánchez Magallanes 202, Col. Centro
cp.86000 Villahermosa Tabasco
Av. Gregorio Mdz. No. 3008, Col Tamulte,
Villahermosa Tab. C.P. 86150
01 (984) 859 3218
01 (987) 872 7590
01 (987)872 7704
01 (983) 285 3078
01 (983) 285 3079
01 (999) 945 0003
01 (999) 924 3934
01 (999) 930 0630
01 (985) 856 1751
01 (981) 145 1524
01 (938) 3828165
(01981) 816-01-35
(01981) 816-41-10
(01961) 600-2012
(01961) 600-2013
(01962) 626-1050
(01962) 626-9590
(961) 614-1686
(993) 312-5400
(993) 351-11-23
(993) 351-10-88

Guadalajara
Guadalajara
Guanajuato
Guanajuato
Guanajuato
Michoacán
Michoacán
Aguascalientes
Zacatecas
ARKIRAMICA
S.A DE C.V
EL FLUXOMETRO DE VALLARTA
S.A. DE C.V.
GALO
S.A. DE C.V.
LIMSA
S.A DE C.V.
AGUALUZ
S.A. DE C.V.
ISIDRO OVEJAS
S.A. DE C.V.
REMODELA
LA INDUSTRIAL MEXICANA
S.A. DE C.V.
EL TRIANGULO SURTIDOR
S.A. DE C.V.
Carretera a Tepic 5324 Las Juntas C.P.48291
Puerto Vallarta, Jalisco
Av. Libramiento No. 130-A, Col. Lázaro
Cárdenas, Puerto Vallarta Jal. C.P. 48300
Blvd. Hidalgo No. 1408, Fraccionamiento
Hidalgo C.P. 37220 León Guanajuato
Blvd. Campestre No. 35 esq. Blvd. Hidalgo,
La florida C.P. 37470 León Guanajuato
Blvd. Campestre No. 35-loc 2, Col. La
Florida,León Guanajuato C.P. 37470
Av. Lázaro Cárdenas No. 1149 , Col. Centro,
Morelia Michoacán, C.P. 58150
Calle Gertrudis Boca Negra No. 861, Ventura
Puente Morelia
Av. De la Convención Sur #1400, esq. Av.
Ayuntamiento, Col. Caminero C.P. 20270,
Aguascalientes, Ags.
Blvd. López Mateos 509, Col. Pánfilo Natera,
Zacatecas, C.P. 98070
ZONA NORESTE
(322) 222-4022
(322) 222-4026
01 (477) 71 86513
01 (477) 71 84141
01 (477) 71 84037
(477) 577 -1232
(477) 779-5047
(477) 779-5089
(443) 317-3043
(01443) 315-9231
(01449) 9105006
(01492) 922-4578
(01492) 922-2638
(01492) 922-2659
Monterrey
Monterrey
Monterrey
Monterrey
Coahuila
Coahuila
Coahuila
Tamaulipas
Tamaulipas
PISOS Y PLOMERIA DEL NORTE
S.A. DE C.V.
CASA SANITARIOS Y AZULEJOS
S.A. DE C.V.
LEONCIO MEDRANO
TORRES
PLOMERIA GARCÍA
S.A. DE C.V.
VACO Y CONEXIONES
S.A. DE C.V.
AZULEJOS BAÑOS Y
CONEXIONES S.A. DE C.V.
GRUPO COMERCIAL CASTAÑO
S.A. DE C.V.
M.N. DEL GOLFO
S.A. DE C.V.
SANITARIOS Y MATERIALES
S.A. DE C.V.
Av. Madero No. 1046 Poniente, Col. Centro,
Monterrey N. L. C.P. 64000
Av. Aarón Saénz No. 1895, Col Sta. María,
Monterrey Nvo. León C.P. 64650
Av. Colón No. 2330 Poniente, Col. Centro,
Monterrey Nvo. León,
C.P. 64000
Av. Madero No. 1031 Pte. Esq. Villagrán,
Col. Centro, Monterrey N. L. C.P. 64000
Urdiñola Norte No.250, Esq. Umbol, Col.
centro, Saltillo Coah. C.P. 25000
Matamoros185 Poniente,
Col. Centro, Torreón Coah. C.P. 27000
Calle Guerrero No. 2035 Sur Vistahermosa,
Cd. Acuña Coah
Av. De la Industria No. 14320, Col Laguna de la
Puerta, Altamira, C.P. 89603
Isauro Alfaro 301, Sur Zona Centro , Tampico
Tamaulipas C.P. 89000
(818) 375-0133
(818) 346-1692
(818) 347-5933
0181 15222100
(844) 410-3808
(844) 410-4744
(01871) 716-8660
(01871) 716-8663
(01877) 772-4121
(01833) 230-1414
(01833) 230-1405
(01833) 212-1027

Tamaulipas
Tamaulipas
Durango
Durango
San Luis Potosí
San Luis Potosí
SANITARIOS Y MATERIALES
DE MADERO S.A. DE C.V.
PLOMERÍA FIERRO
Y SANITARIOS
TUBERIA Y LÁMINA DE DURANGO
FERRETERIA DURANGO
PLOMERÍA POTOSINA
S.A. DE C.V.
PLOMERÍA SELECTA
S.A. DE C.V
Av. Ejercito Mexicano. Esq. 1º de Mayo S/N,
Col. Loma del Gallo, Cd. Madero Tamps.
C.P 89460
Mina oriente #1001, Ciudad Victoria Tamaulipas,
C.P. 87000
Av. 20 de Noviembre 214 ote.
Durango Dgo. C.P. 34000
20 De Noviembre No. 514 Ote, Centro,
Durango Durango , C.P. 34000
Tomasa Estévez No. 1100, Col. Alamitos
San Luis Potosí C.P. 78280
Santos Degollado No. 1090 Col. Barrio de
Tequisiquiapan, San Luis Potosí S.L.P
C.P. 78270
(833) 210-3030
(01834) 316-8525
(618) 811-2830
ext.101
(01618) 812-2002
(01618) 813-6899
(444) 812-7927
(01444) 813-3090
(01444) 813-4204
ZONA PACÍFICO
Sinaloa
Sinaloa
Sonora
Sonora
Sonora
Sonora
Sonora
Sonora
B.C.N
B.C.N
B.C.S
B.C.S
MARÍA ESTELA KURODA SAN
(CASA KURODA)
KURODA PLOMERIA Y AZULEJOS S.A
DE C.V.
KS MAYOREO
K.S. COMERCIAL
S.A. DE C.V.
K.S. COMERCIAL
S.A. DE C.V.
KURODA NORTE
S.A. DE C.V
IVICEVIC
TUBERIAS Y VALVULAS
SONORA
KURODA NORTE
S.A. DE C.V.
KURODA NORTE
S.A. DE C.V.
KURODA
SAN S.A DE C.V.
EL FLUXOMETRO DE CABOS
S.A.DE C.V.
Obregón No. 302 Sur, Col.centro, Culiacán Sin.
C.P. 80000
Carreta internacional s/n Y Flamingos Fracc.
Campo Bello, Mazatlán Sin. C.P. 82010
Periférico Pte. No 81-A, Col Raquet Club,
Hermosillo Sonora C.P. 83190
Blvd. Rodolfo E. Calles 301 Pte., Col
Campestre, Cd. Obregón Sonora C.P.85160
Rafael J. Almada No. 2302, Col. Benito Juárez,
Cd. Navojoa Son. C.P. 85870
Blvd. Josefa Ortiz de Domínguez No.322,
Col. Centro, C.P. 83550, Puerto Peñasco,
Sonora
Av. Serdán y Calz. Agustín García López S/N
Col. Centro, Guaymas C.P. 85400
5 de Febrero No 763 Sur, Col. Centro, Cd.
Obregón Son. C.P. 85000
Blvd. Lázaro Cárdenas
No 640 Ote. Col. Ex ejido Coahuila, Mexicali
B.C.N. C.P. 21360
Av. 20 de Noviembre No. 90, Col. 20 de
Noviembre, Tijuana B.C.N. C.P. 224304
Jalisco esq. Yucatán s/n
Col. Pueblo Nuevo Municipio La Paz
C.P. 23060
Leona Vicario No. 957, Cabos San Lucas
B.C.S. C.P. 23410
(01667) 712-1452
(01667) 712-1235
(01669) 985-0028
(01669) 985-0029
(01662) 218-5888
(01662) 218-7085
(01644) 417-0696
(01644) 412-0414
(01642) 421-4499
(01642) 421-4599
(01638) 388-1291
(622) 222-0512
(01644) 416-7665
(01644) 416-8560
(686) 500-2020
(01664) 681-2766
(01664) 681-2767
(01612) 122-7408
(01612) 122-2518
(624) 1050-378
(624) 1176-034

B.C.S
Chihuahua
Chihuahua
Chihuahua
IDICOM
PINO REAL
FERRETERA
MERCANTIL LAVI DE CD. JUÁREZ
S.A. DE C.V.
AMBIENTES E INTERIORES
S.A. de C.V
Josefa Ortiz de Dominguez No. 2845, Col.
Pueblo Nuevo, La Paz, Baja California Sur
C.P. 23060
Trasviña y retes No. 1308, Col.San Felipe,
Chihuahua Chih. C.P. 31240
Blvd. Oscar Flores 2850, Fracc. División . De
Norte, Ciudad Juárez Ch. C.P. 32620
Calle 23 No.160, Población Cuauhtémoc,
Chihuahua Chih. C.P. 31530
(0 1612) 125-9803
(614) 414-1089
(01656) 610-6141
(01625) 581-3003

Helvex, S.A. de C.V., Calzada Coltongo 293, Colonia Industrial Vallejo, C.P. 02300, CDMX
Servicio y asistencia técnica al 01800 909 2020
Servicio y asistencia de refacciones al 01800 8900 594
Segunda edición

Helvex guiatecnica

Más contenido relacionado

La actualidad más candente

Similar a Helvex guiatecnica

Último

Helvex guiatecnica
